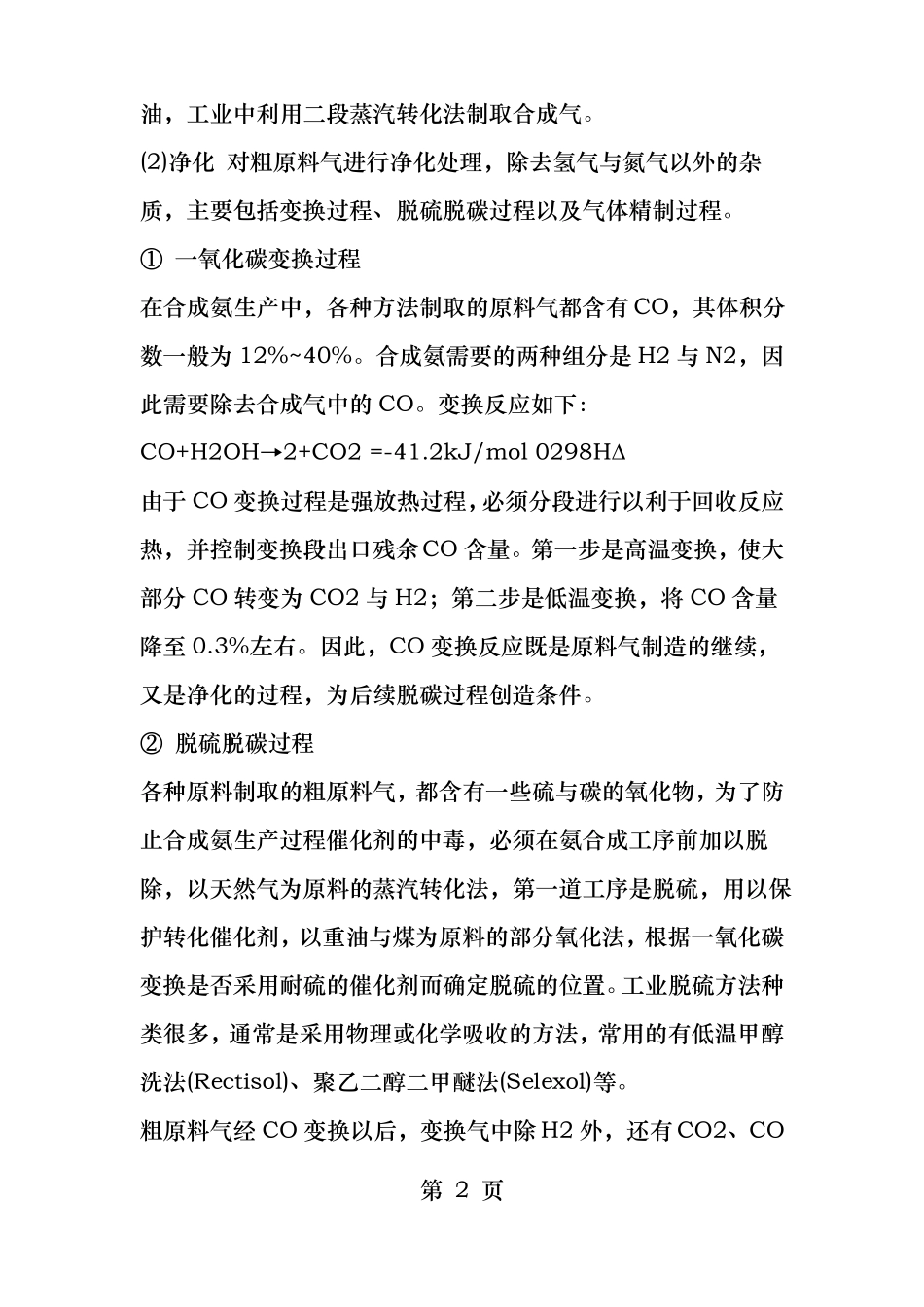

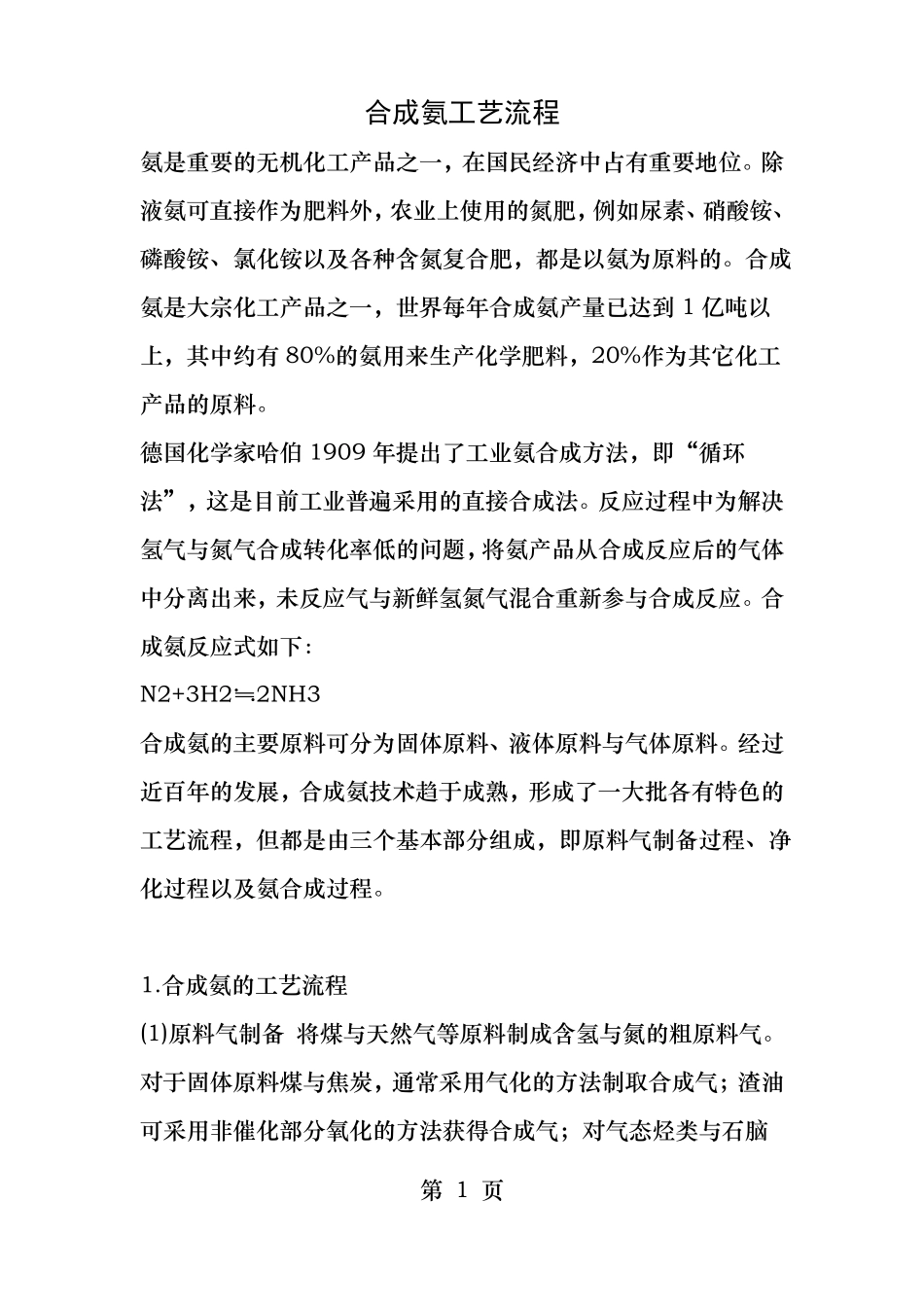

合成氨工艺流程氨是重要的无机化工产品之一，在国民经济中占有重要地位。除液氨可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。德国化学家哈伯1909年提出了工业氨合成方法，即“循环法”，这是目前工业普遍采用的直接合成法。反应过程中为解决氢气与氮气合成转化率低的问题，将氨产品从合成反应后的气体中分离出来，未反应气与新鲜氢氮气混合重新参与合成反应。合成氨反应式如下：N2+3H2≒2NH3合成氨的主要原料可分为固体原料、液体原料与气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。1.合成氨的工艺流程(1)原料气制备将煤与天然气等原料制成含氢与氮的粗原料气。对于固体原料煤与焦炭，通常采用气化的方法制取合成气；渣油可采用非催化部分氧化的方法获得合成气；对气态烃类与石脑第1页油，工业中利用二段蒸汽转化法制取合成气。(2)净化对粗原料气进行净化处理，除去氢气与氮气以外的杂质，主要包括变换过程、脱硫脱碳过程以及气体精制过程。①一氧化碳变换过程在合成氨生产中，各种方法制取的原料气都含有CO，其体积分数一般为12%~40%。合成氨需要的两种组分是H2与N2，因此需要除去合成气中的CO。变换反应如下：CO+H2OH→2+CO2=-41.2kJ/mol0298HΔ由于CO变换过程是强放热过程，必须分段进行以利于回收反应热，并控制变换段出口残余CO含量。第一步是高温变换，使大部分CO转变为CO2与H2；第二步是低温变换，将CO含量降至0.3%左右。因此，CO变换反应既是原料气制造的继续，又是净化的过程，为后续脱碳过程创造条件。②脱硫脱碳过程各种原料制取的粗原料气，都含有一些硫与碳的氧化物，为了防止合成氨生产过程催化剂的中毒，必须在氨合成工序前加以脱除，以天然气为原料的蒸汽转化法，第一道工序是脱硫，用以保护转化催化剂，以重油与煤为原料的部分氧化法，根据一氧化碳变换是否采用耐硫的催化剂而确定脱硫的位置。工业脱硫方法种类很多，通常是采用物理或化学吸收的方法，常用的有低温甲醇洗法(Rectisol)、聚乙二醇二甲醚法(Selexol)等。粗原料气经CO变换以后，变换气中除H2外，还有CO2、CO第2页与CH4等组分，其中以CO2含量最多。CO2既是氨合成催化剂的毒物，又是制造尿素、碳酸氢铵等氮肥的重要原料。因此变换气中CO2的脱除必须兼顾这两方面的要求。一般采用溶液吸收法脱除CO2。根据吸收剂性能的不同，可分为两大类。一类是物理吸收法，如低温甲醇洗法(Rectisol)，聚乙二醇二甲醚法(Selexol)，碳酸丙烯酯法。一类是化学吸收法，如热钾碱法，低热耗本菲尔法，活化MDEA法，MEA法等。4③气体精制过程经CO变换与CO2脱除后的原料气中尚含有少量残余的CO与CO2。为了防止对氨合成催化剂的毒害，规定CO与CO2总含量不得大于10cm3/m3(体积分数)。因此，原料气在进入合成工序前，必须进行原料气的最终净化，即精制过程。目前在工业生产中，最终净化方法分为深冷分离法与甲烷化法。深冷分离法主要是液氮洗法，是在深度冷冻(<-100℃)条件下用液氮吸收分离少量CO，而且也能脱除甲烷与大部分氩，这样可以获得只含有惰性气体100cm3/m3以下的氢氮混合气，深冷净化法通常与空分以及低温甲醇洗结合。甲烷化法是在催化剂存在下使少量CO、CO2与H2反应生成CH4与H2O的一种净化工艺，要求入口原料气中碳的氧化物含量(体积分数)一般应小于0.7%。甲烷化法可以将气体中碳的氧化物(CO+CO2)含量脱除到10cm3/m3以下，但是需要消耗有效成分H2，并且增加了惰性气体CH4的含量。甲烷化反应如下：第3页CO+3H2→CH4+H2O=-206.2kJ/mol0298HΔCO2+4H2→CH4+2H2O=-165.1kJ/mol0298HΔ(3)氨合成将纯净的氢、氮混合气压缩到高压，在催化剂的作用下合成氨。氨的合成是提供液氨产品的工序，是整个合成氨生产过程的核心部分。氨合成反应在较高压力与催化剂存在的条件下进行，由于反应后气体中氨含量不高，一般只有10%~2...
