水泥搅拌桩内插型钢施工方案VIP专享VIP免费

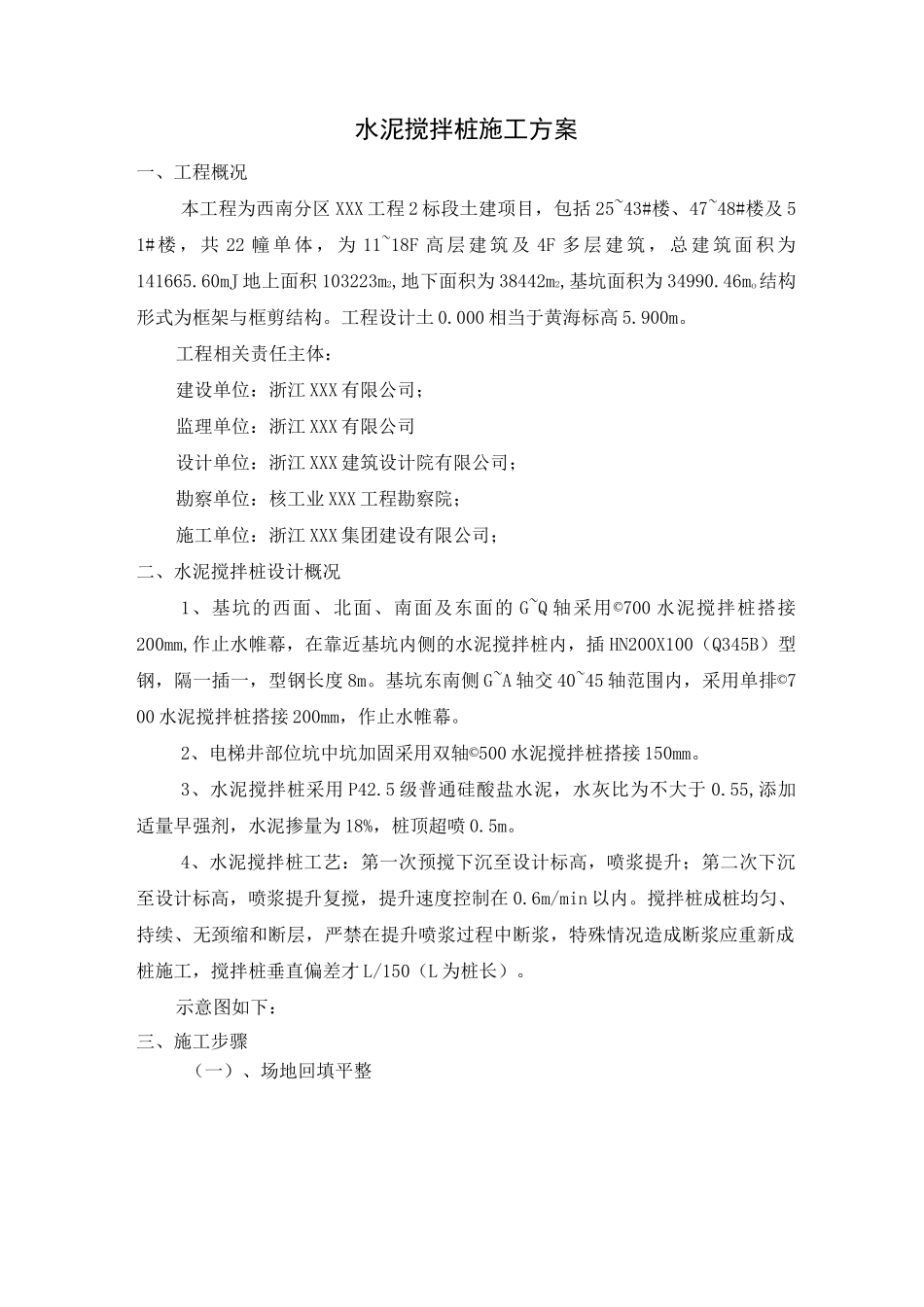

水泥搅拌桩施工方案一、工程概况本工程为西南分区XXX工程2标段土建项目，包括25~43#楼、47~48#楼及51#楼，共22幢单体，为11~18F高层建筑及4F多层建筑，总建筑面积为141665.60mJ地上面积103223m2,地下面积为38442m2,基坑面积为34990.46mo结构形式为框架与框剪结构。工程设计土0.000相当于黄海标高5.900m。工程相关责任主体：建设单位：浙江XXX有限公司；监理单位：浙江XXX有限公司设计单位：浙江XXX建筑设计院有限公司；勘察单位：核工业XXX工程勘察院；施工单位：浙江XXX集团建设有限公司；二、水泥搅拌桩设计概况1、基坑的西面、北面、南面及东面的G~Q轴采用©700水泥搅拌桩搭接200mm,作止水帷幕，在靠近基坑内侧的水泥搅拌桩内，插HN200X100（Q345B）型钢，隔一插一，型钢长度8m。基坑东南侧G~A轴交40~45轴范围内，采用单排©700水泥搅拌桩搭接200mm，作止水帷幕。2、电梯井部位坑中坑加固采用双轴©500水泥搅拌桩搭接150mm。3、水泥搅拌桩采用P42.5级普通硅酸盐水泥，水灰比为不大于0.55,添加适量早强剂，水泥掺量为18%，桩顶超喷0.5m。4、水泥搅拌桩工艺：第一次预搅下沉至设计标高，喷浆提升；第二次下沉至设计标高，喷浆提升复搅，提升速度控制在0.6m/min以内。搅拌桩成桩均匀、持续、无颈缩和断层，严禁在提升喷浆过程中断浆，特殊情况造成断浆应重新成桩施工，搅拌桩垂直偏差才L/150（L为桩长）。示意图如下：三、施工步骤（一）、场地回填平整第一次提升喷后台制备水泥水泥搅拌机施工前，必须先进行场地平整，清除施工区域内的表层硬物，素土回填夯实。在场地平整过程中，应首先对水泥搅拌桩施工部位清障，深度控制在4米左右。注意及时查看是否有地下古物和遗址的发现。一旦在清障过程中有不明遗址或古物，应立即联系相关文保单位，并做好现场妥善保护工作。水泥搅拌桩施工区域由于受地表障碍物的影响较为明显，因此一定要预先做好清障工作，确保没有大的障碍物影响水泥搅拌桩施工。（二）、测量放线根据提供的坐标基准点，按照设计图进行放样定位及高程引测工作，并做好永久及临时标志。放样定位后做好测量技术复核单，提请监理进行复核验收签证。确认无误后进行施工。（三）、开挖沟槽根据基坑围护内边控制线，采用挖土机开挖沟槽，并清除地下障碍物，沟槽尺寸如图示，开挖沟槽余土应及时处理，以保证SMW工法正常施工，并达到文明工地要求。（四）、定位型钢放置垂直沟槽方向放置两根定位型钢，规格为400X400,长约2.5m,再在平行沟槽方向放置两根定位型钢，规格为300X300，长约8〜20m，定位型钢必须放置固定好，必要时用点焊进行相互连接固定；转角处H型钢采取与围护中心线成45°角插入，H型钢定位采用型钢定位卡。具体位置及尺寸视实际情况而定。四、水泥搅拌桩内插型钢施工（1）、根据施工工艺的要求，根据工程的规模和工期的要求以及现场场地条件和临时用电等情况，合理确定设备的投入力量和机械的配套工具。（2）、施工顺序1、工艺流程定位放线桩位复核第一次预搅下沉1)由当班班长统一指挥，桩机就位，移动前看清上、下、左、右各方面的情况，发现障碍物应及时清除，桩机移动结束后认真检查定位情况并及时纠正。2)桩机应平稳、平正，并用经纬仪垂直定位观测以确保桩机的垂直度。3)水泥搅拌桩桩位定位后再进行定位复核，偏差值应小于2cm。标高误差10cm以内，垂直度偏差不大于0.5%(4)搅拌速度及注浆控制A.水泥搅拌桩采用一次搅拌工艺，水泥和原状土须搅拌均匀，在下沉和提升过程中均应注入泥浆液，同时严格控制下沉和提升速度。根据设计要求和有关技术资料规定，下沉速度不大于1m/min提升速度不大于1.0~1.5m/mii在桩底部分适当持续搅拌注浆做好每次成桩的原始记录。提升速度不宜过快，避免出现真空负压，孔壁塌方现象。示意图如下:B.制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台平台附近搭建100m水泥库，在开机前应进行浆液的搅制，开钻前对拌浆工作人员做好交底工作。采用P42.5#普通硅酸盐水泥，水灰比为1.5，拌浆及注浆量以每钻的加固土体方量换算。注浆压力为1.5Mpa〜2.5Mpa,以浆液输送能力控制。土体加固后，搅拌土体28天抗压强度±1.2Mpa。(5)、H型钢加工及...
