实验6 2FSK信号的调制与解调VIP免费

实验6 2FSK信号的调制与解调_第1页

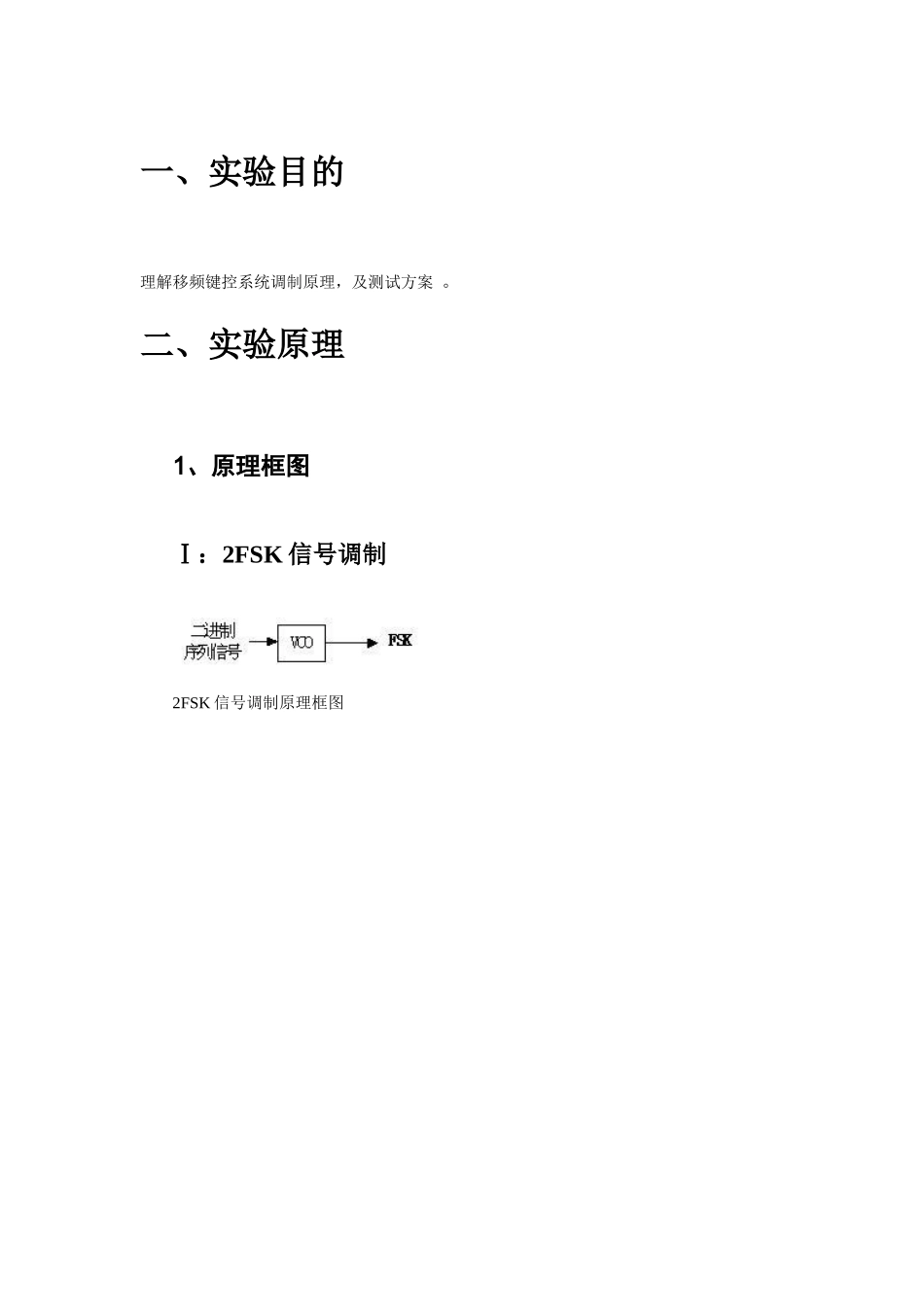

实验6 2FSK信号的调制与解调_第2页
实验6 2FSK信号的调制与解调_第3页
2024年12月12日北京邮电大学信息工程2FSK信号的调制姓名:××学号:×××指导教师:×××一、实验目的..................................................................................................................................3二、实验原理..................................................................................................................................31、原理框图............................................................................................................................3Ⅰ:2FSK信号调制........................................................................................................32、实验连接图........................................................................................................................3Ⅰ:2FSK信号调制........................................................................................................3三、实验内容..................................................................................................................................4四、试验设备..................................................................................................................................4五、实验步骤..................................................................................................................................4六、实验结果..................................................................................................................................51、2FSK调制..........................................................................................................................5七、实验分析.................................................................................................................................5一、实验目的理解移频键控系统调制原理,及测试方案。二、实验原理1、原理框图Ⅰ:2FSK信号调制2FSK信号调制原理框图2、实验连接图Ⅰ:2FSK信号调制图三:2FSK信号调制实验连接图三、实验内容(一)设计中心频率为5KHz;(二)掌握2FSK信号的调制方法;(三)掌握TIMS系统的实验方法。四、试验设备主振荡器(MasterSignals),序列码产生器(SequenceGenerator),电压控制振荡器(VCO)和音频振荡器(AudioOscillator),加法器(Adder),双模开关(DualAnalogSwitch),可变直流电压(VariableDC)。五、实验步骤(一)生成数字信号序列。(二)相位连续2FSK调制系统中,VCO输出中心频率为5KHz。六、实验结果1、2FSK调制图五:SSB调制蓝色:数字序列信号m(t);黄色:已调信号s(t)。七、实验分析中心频率为调频载波的基准频率,是VCO模块在输入电压为0时输出信号的频率。频偏是输出信号相对于中心频率的偏移量。
