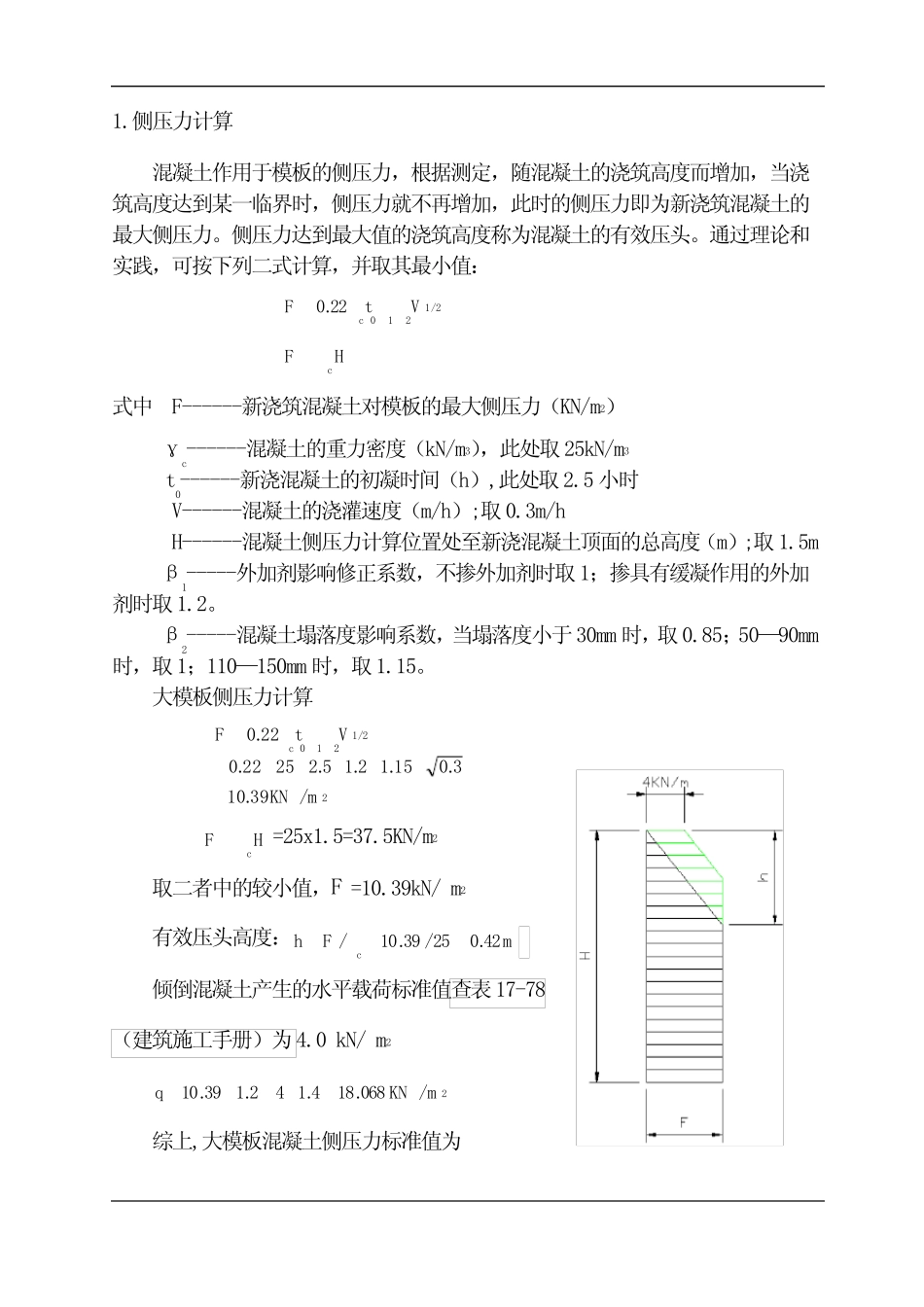

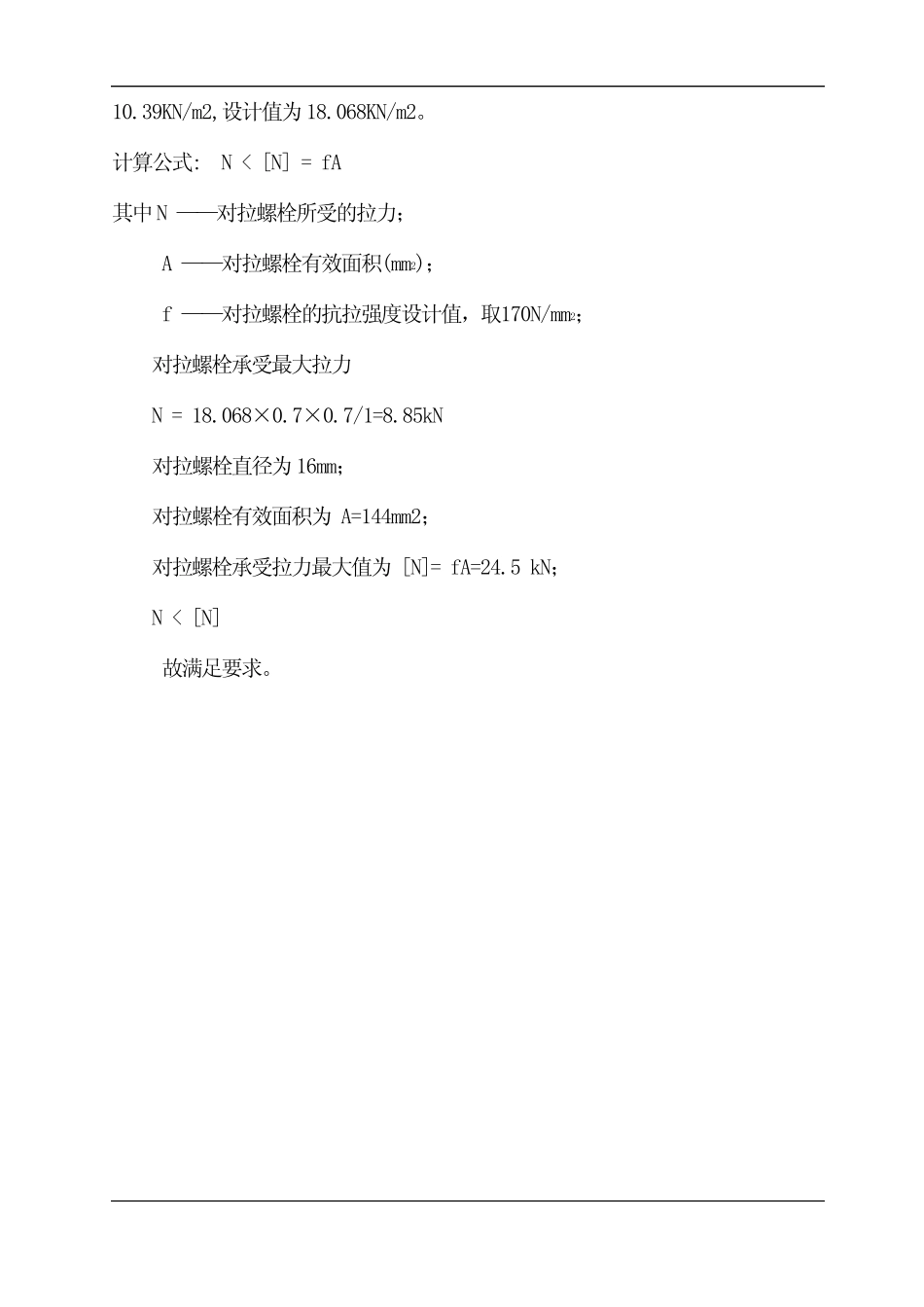

1.侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践，可按下列二式计算，并取其最小值：2/121022.0VtFcHFc式中F------新浇筑混凝土对模板的最大侧压力（KN/m2）γc------混凝土的重力密度（kN/m3），此处取25kN/m3t0------新浇混凝土的初凝时间（h）,此处取2.5小时V------混凝土的浇灌速度（m/h）;取0.3m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取1.5mβ1-----外加剂影响修正系数，不掺外加剂时取1；掺具有缓凝作用的外加剂时取1.2。β2-----混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—90mm时，取1；110—150mm时，取1.15。大模板侧压力计算22/1210/39.103.015.12.15.22522.022.0mKNVtFcHFc=25x1.5=37.5KN/m2取二者中的较小值，F=10.39kN/m2有效压头高度：mFhc42.025/39.10/倾倒混凝土产生的水平载荷标准值查表17-78（建筑施工手册）为4.0kN/m22/068.184.142.139.10mKNq综上,大模板混凝土侧压力标准值为10.39KN/m2,设计值为18.068KN/m2。计算公式:N<[N]=fA其中N——对拉螺栓所受的拉力；A——对拉螺栓有效面积(mm2)；f——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓承受最大拉力N=18.068×0.7×0.7/1=8.85kN对拉螺栓直径为16mm；对拉螺栓有效面积为A=144mm2；对拉螺栓承受拉力最大值为[N]=fA=24.5kN；N<[N]故满足要求。
