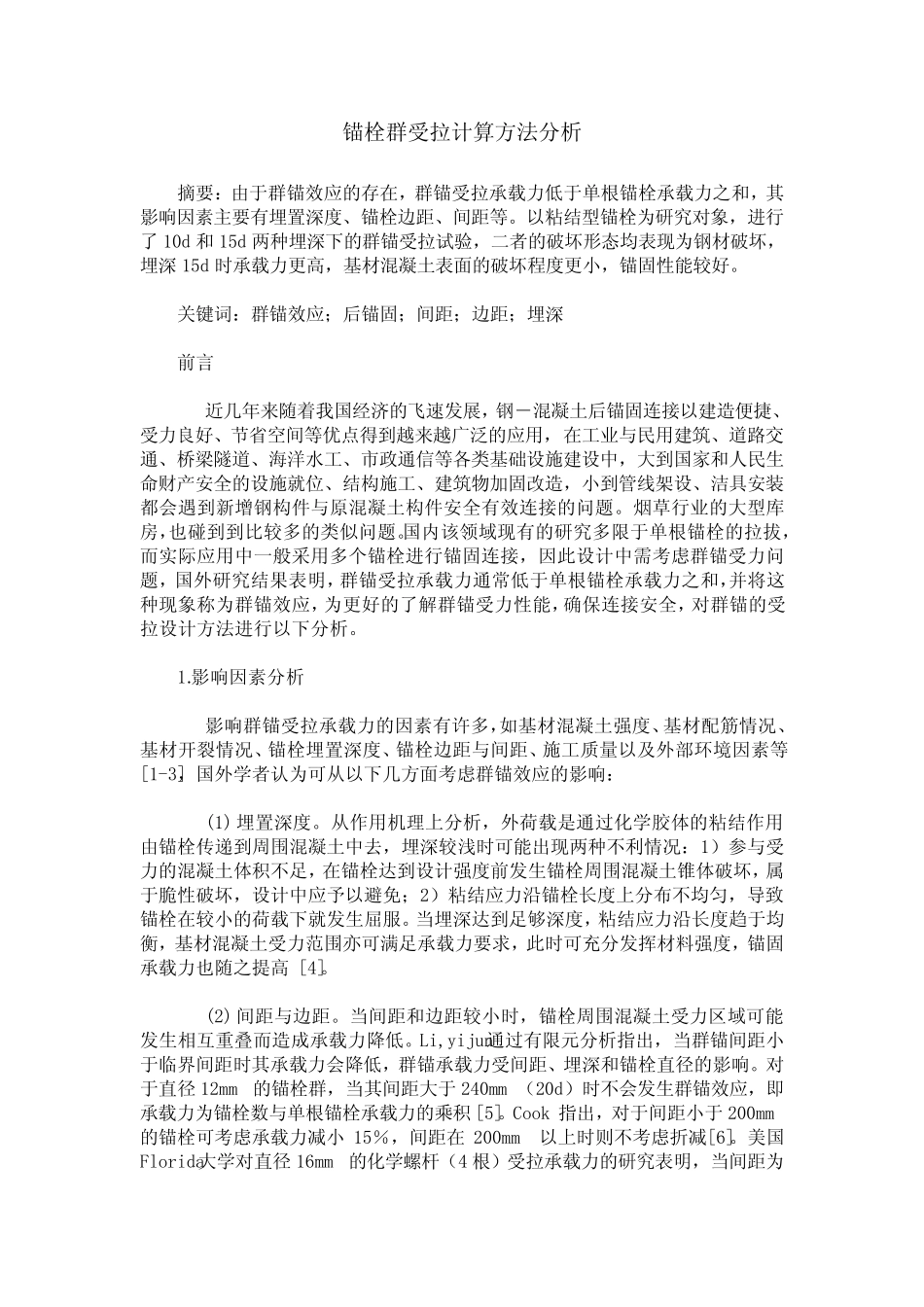

锚栓群受拉计算方法分析摘要：由于群锚效应的存在，群锚受拉承载力低于单根锚栓承载力之和，其影响因素主要有埋置深度、锚栓边距、间距等。以粘结型锚栓为研究对象，进行了10d和15d两种埋深下的群锚受拉试验，二者的破坏形态均表现为钢材破坏，埋深15d时承载力更高，基材混凝土表面的破坏程度更小，锚固性能较好。关键词：群锚效应；后锚固；间距；边距；埋深前言近几年来随着我国经济的飞速发展，钢－混凝土后锚固连接以建造便捷、受力良好、节省空间等优点得到越来越广泛的应用，在工业与民用建筑、道路交通、桥梁隧道、海洋水工、市政通信等各类基础设施建设中，大到国家和人民生命财产安全的设施就位、结构施工、建筑物加固改造，小到管线架设、洁具安装都会遇到新增钢构件与原混凝土构件安全有效连接的问题。烟草行业的大型库房，也碰到到比较多的类似问题。国内该领域现有的研究多限于单根锚栓的拉拔，而实际应用中一般采用多个锚栓进行锚固连接，因此设计中需考虑群锚受力问题，国外研究结果表明，群锚受拉承载力通常低于单根锚栓承载力之和，并将这种现象称为群锚效应，为更好的了解群锚受力性能，确保连接安全，对群锚的受拉设计方法进行以下分析。1.影响因素分析影响群锚受拉承载力的因素有许多，如基材混凝土强度、基材配筋情况、基材开裂情况、锚栓埋置深度、锚栓边距与间距、施工质量以及外部环境因素等[1-3]，国外学者认为可从以下几方面考虑群锚效应的影响：(1)埋置深度。从作用机理上分析，外荷载是通过化学胶体的粘结作用由锚栓传递到周围混凝土中去，埋深较浅时可能出现两种不利情况：1）参与受力的混凝土体积不足，在锚栓达到设计强度前发生锚栓周围混凝土锥体破坏，属于脆性破坏，设计中应予以避免；2）粘结应力沿锚栓长度上分布不均匀，导致锚栓在较小的荷载下就发生屈服。当埋深达到足够深度，粘结应力沿长度趋于均衡，基材混凝土受力范围亦可满足承载力要求，此时可充分发挥材料强度，锚固承载力也随之提高[4]。(2)间距与边距。当间距和边距较小时，锚栓周围混凝土受力区域可能发生相互重叠而造成承载力降低。Li,yijun通过有限元分析指出，当群锚间距小于临界间距时其承载力会降低，群锚承载力受间距、埋深和锚栓直径的影响。对于直径12mm的锚栓群，当其间距大于240mm（20d）时不会发生群锚效应，即承载力为锚栓数与单根锚栓承载力的乘积[5]。Cook指出，对于间距小于200mm的锚栓可考虑承载力减小15％，间距在200mm以上时则不考虑折减[6]。美国Florida大学对直径16mm的化学螺杆（4根）受拉承载力的研究表明，当间距为8d时为混凝土锥体破坏，间距为10d时则为胶－混凝土粘结破坏，并建议临界边距取5d，临界间距取10d[7]。ETAG中规定锚栓的临界边距和间距分别为1.5倍和3倍埋深，但针对的是机械锚栓发生混凝土锥体破坏的情况。我国《混凝土结构后锚固技术规程》（JGJ145-2004）中规定，对于化学植筋最小间距和间距均为5d[8]。实际应用中可通过折减系数来考虑边距与间距过小对承载力的影响，Eligehausen通过试验得出化学螺杆的临界边距与间距分别取8d和16d，并提出了边距和间距影响系数计算公式[9]：c：锚栓至基材边界的最小边距（mm），s：锚栓间距（mm）。美国AC308规定临界边距与间距均取1.5倍埋深，最小边距与间距均为0.5倍埋深，并取最小边距与间距下锚栓承载力折减系数为0.7，而介于临界值与最小值之间时可采取以下公式计算[10]：Hilti技术手册指出锚栓的名义锚固深度为8d～9d，并规定临界边距取，临界间距取；最小边距、间距均为，边距与间距影响系数公式如下[11]：(3)受力不均匀。实际应用中由于施工质量、材性差异、受力特点等因素影响，群锚受拉时难以达到理想的均匀受力，且设计时通常以初始屈服荷载作为承载力依据，因此要考虑受力不均匀引起的承载力降低。2.试验研究进行了不同埋深下植筋群受拉静力试验。基材共两块，每块上有三个试件，一块基材上试件植筋深度为10d，另一块上植筋深度为15d，其余参数均相同。试验结果表明，所有试件破坏形态为钢筋颈缩或拉断，钢筋屈服前基材表面未发现开裂，仅在承载力末期出现不同程度的基材表面混凝土锥体破坏...
