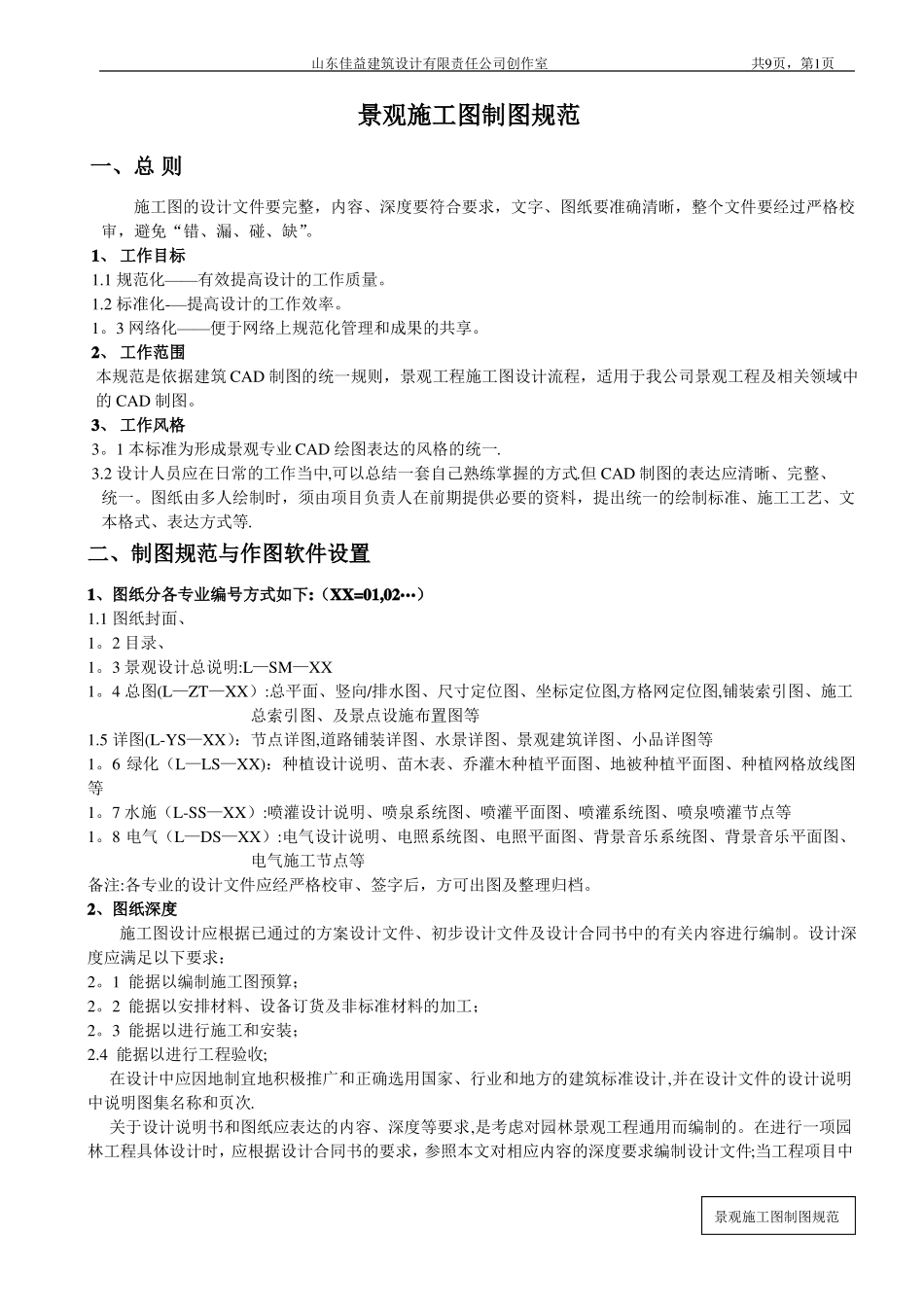

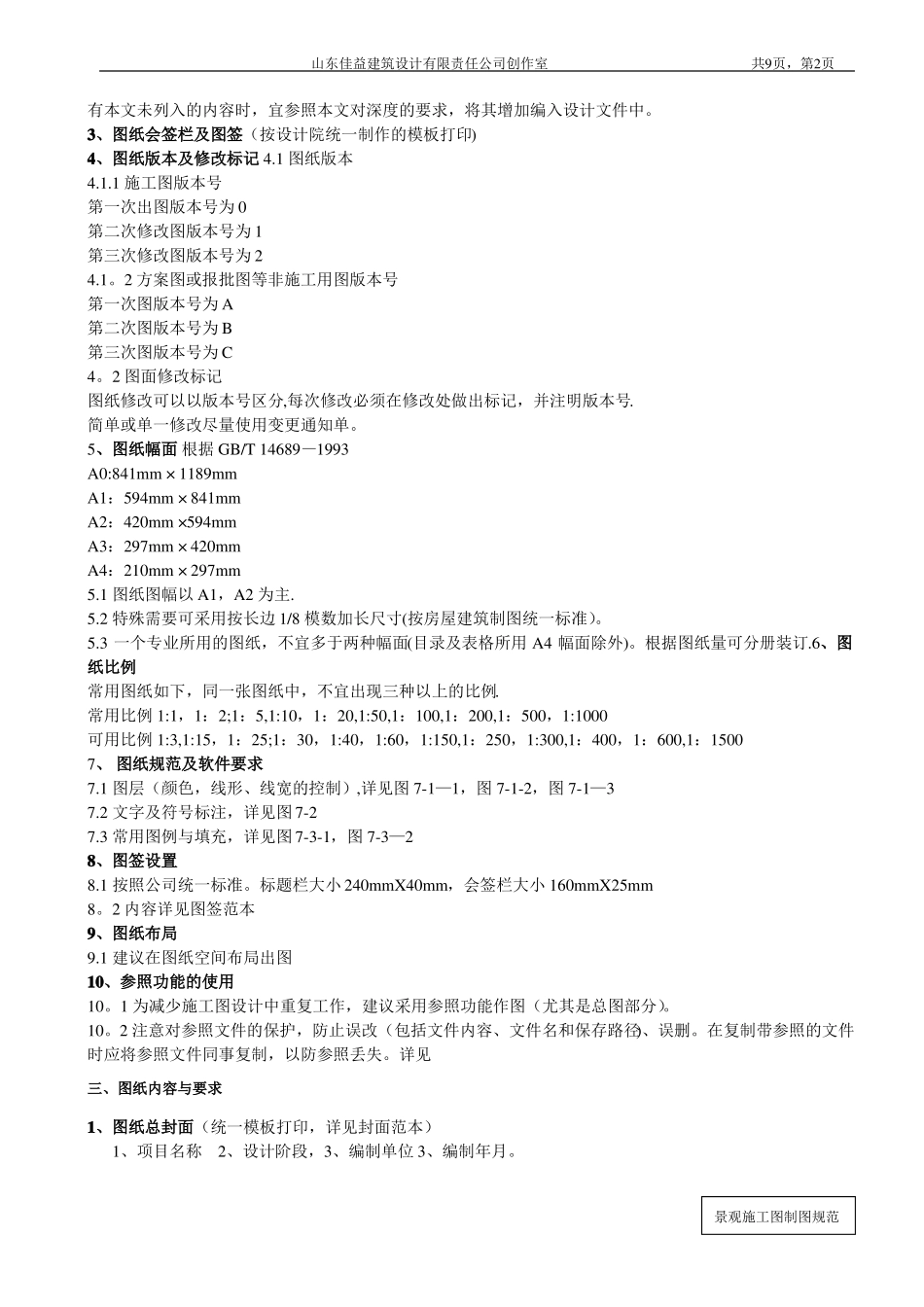

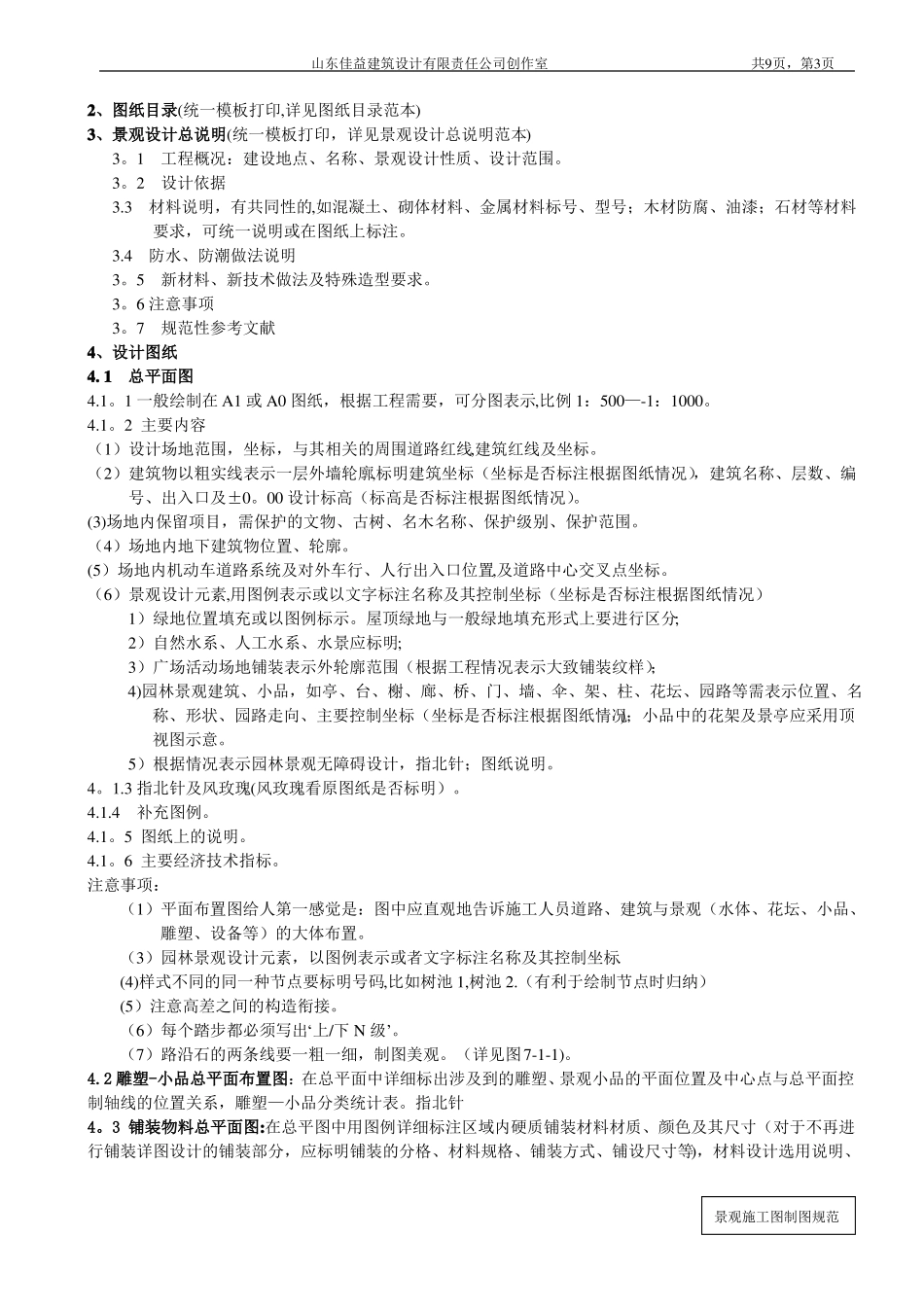

山东佳益建筑设计有限责任公司创作室共9页，第1页景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。1、工作目标1.1规范化——有效提高设计的工作质量。1.2标准化-—提高设计的工作效率。1。3网络化——便于网络上规范化管理和成果的共享。2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。3、工作风格3。1本标准为形成景观专业CAD绘图表达的风格的统一.3.2设计人员应在日常的工作当中,可以总结一套自己熟练掌握的方式.但CAD制图的表达应清晰、完整、统一。图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表达方式等.二、制图规范与作图软件设置1、图纸分各专业编号方式如下:（XX=01,02…）1.1图纸封面、1。2目录、1。3景观设计总说明:L—SM—XX1。4总图(L—ZT—XX）:总平面、竖向/排水图、尺寸定位图、坐标定位图,方格网定位图,铺装索引图、施工总索引图、及景点设施布置图等1.5详图(L-YS—XX）：节点详图,道路铺装详图、水景详图、景观建筑详图、小品详图等1。6绿化（L—LS—XX)：种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1。7水施（L-SS—XX）:喷灌设计说明、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点等1。8电气（L—DS—XX）:电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注:各专业的设计文件应经严格校审、签字后，方可出图及整理归档。2、图纸深度施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。设计深度应满足以下要求：2。1能据以编制施工图预算；2。2能据以安排材料、设备订货及非标准材料的加工；2。3能据以进行施工和安装；2.4能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次.关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时，应根据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件;当工程项目中景观施工图制图规范山东佳益建筑设计有限责任公司创作室共9页，第2页有本文未列入的内容时，宜参照本文对深度的要求，将其增加编入设计文件中。3、图纸会签栏及图签（按设计院统一制作的模板打印)4、图纸版本及修改标记4.1图纸版本4.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为24.1。2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C4。2图面修改标记图纸修改可以以版本号区分,每次修改必须在修改处做出标记，并注明版本号.简单或单一修改尽量使用变更通知单。5、图纸幅面根据GB/T14689—1993A0:841mm×1189mmA1：594mm×841mmA2：420mm×594mmA3：297mm×420mmA4：210mm×297mm5.1图纸图幅以A1，A2为主.5.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准）。5.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。根据图纸量可分册装订.6、图纸比例常用图纸如下，同一张图纸中，不宜出现三种以上的比例.常用比例1:1，1：2;1：5,1:10，1：20,1:50,1：100,1：200,1：500，1:1000可用比例1:3,1:15，1：25;1：30，1:40，1:60，1:150,1：250，1:300,1：400，1：600,1：15007、图纸规范及软件要求7.1图层（颜色，线形、线宽的控制）,详见图7-1—1，图7-1-2，图7-1—37.2文字及符号标注，详见图7-27.3常用图例与填充，详见图7-3-1，图7-3—28、图签设置8.1按照公司统一标准。标题栏大小240mmX40mm，会签栏大小160mmX25mm8。2内容详见图签范本9、图纸布局9.1建议在图纸空间布局出图10、参照功能的使用10。1为减少施工图设计中重复工作，建议采用参照功能作图（尤其是总图部分）。10。2注意对参照文件的保护，防止误改（包括文件内容、文件名和...
