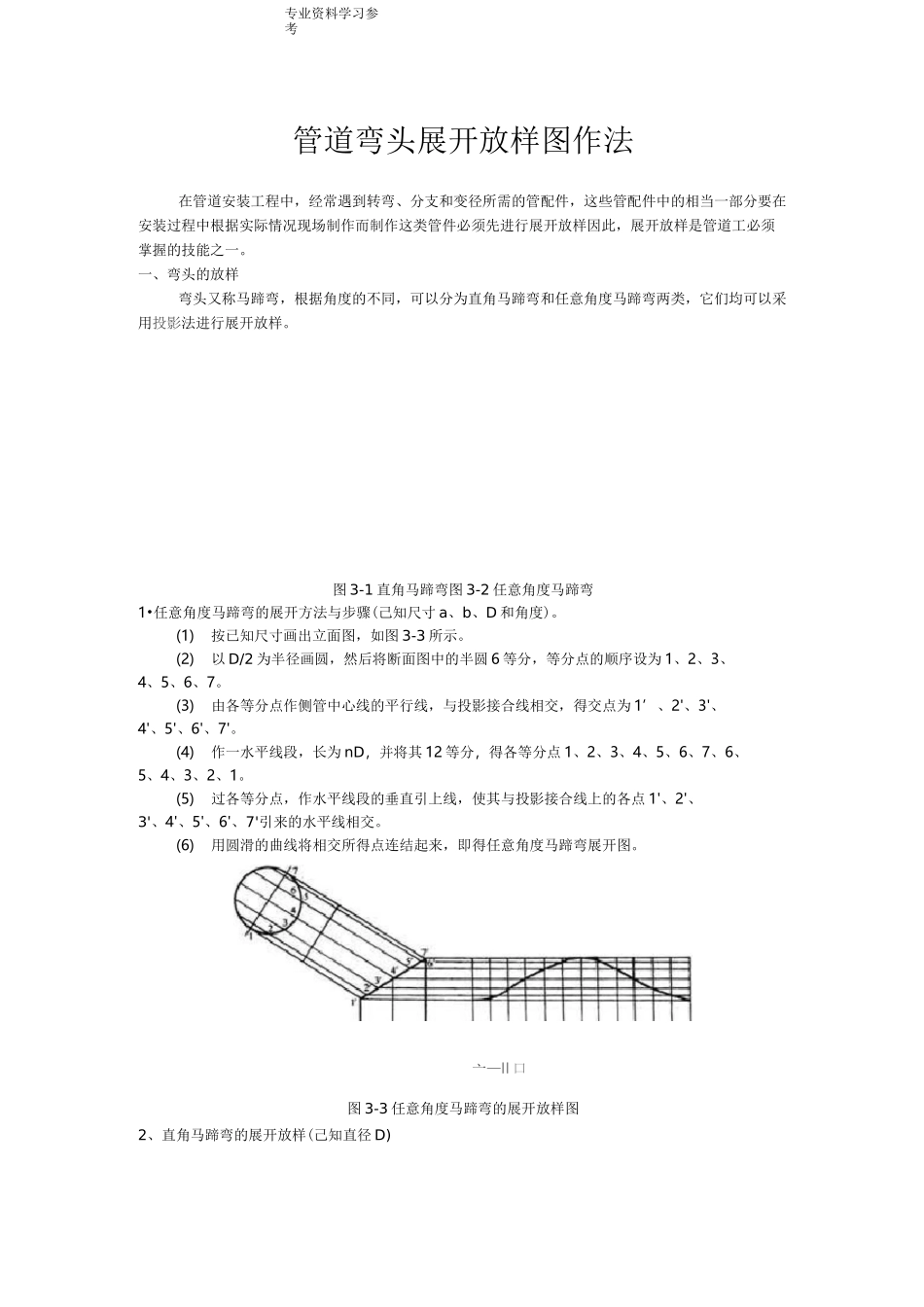

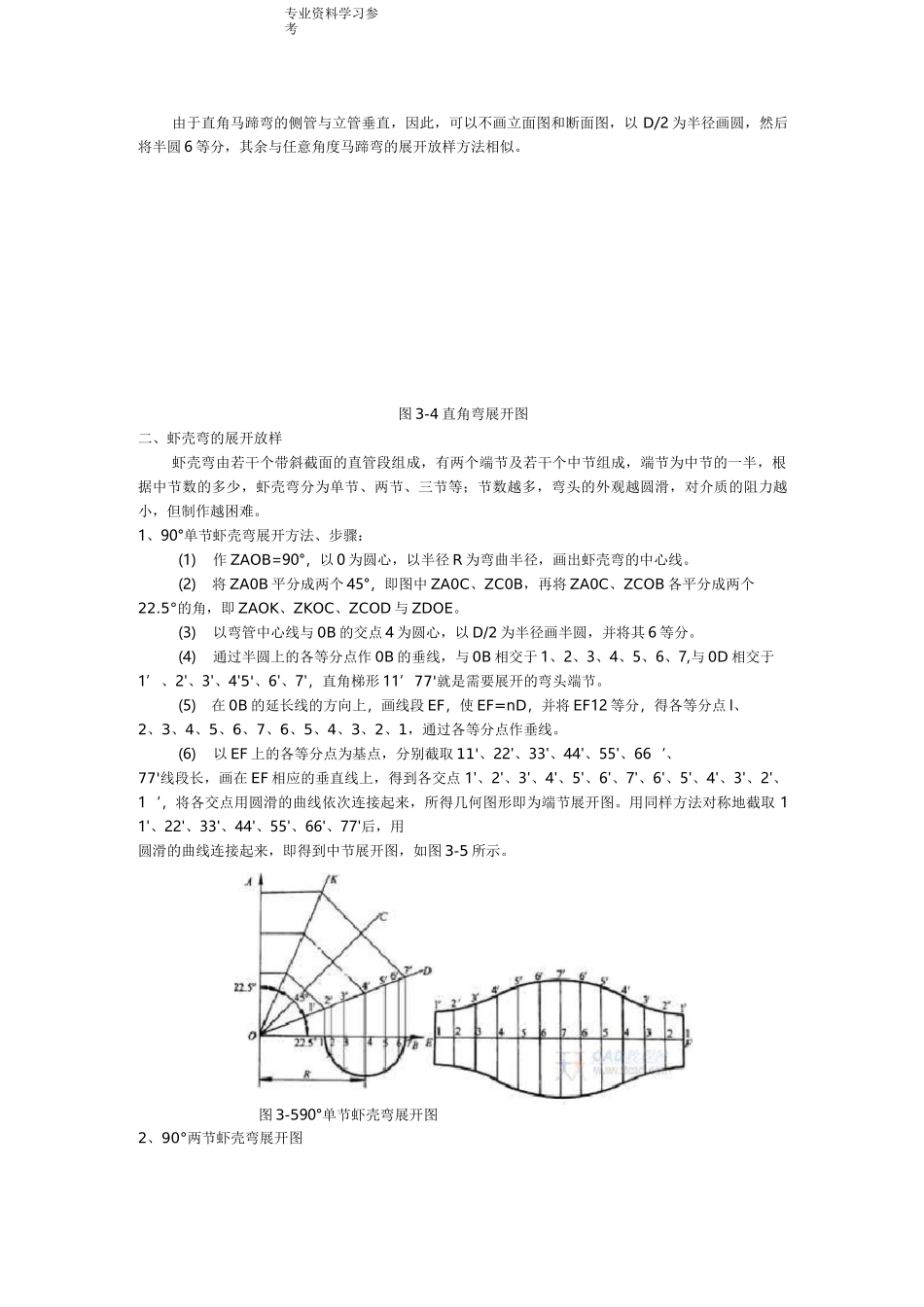

专业资料学习参考管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作而制作这类管件必须先进行展开放样因此，展开放样是管道工必须掌握的技能之一。一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。图3-1直角马蹄弯图3-2任意角度马蹄弯1•任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、D和角度)。(1)按已知尺寸画出立面图，如图3-3所示。(2)以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。(3)由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1’、2'、3'、4'、5'、6'、7'。(4)作一水平线段，长为nD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。(5)过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1'、2'、3'、4'、5'、6'、7'引来的水平线相交。(6)用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。亠—II口图3-3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样(己知直径D)专业资料学习参考由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。1、90°单节虾壳弯展开方法、步骤：(1)作ZAOB=90°，以0为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。(2)将ZA0B平分成两个45°，即图中ZA0C、ZC0B，再将ZA0C、ZCOB各平分成两个22.5°的角，即ZAOK、ZKOC、ZCOD与ZDOE。(3)以弯管中心线与0B的交点4为圆心，以D/2为半径画半圆，并将其6等分。(4)通过半圆上的各等分点作0B的垂线，与0B相交于1、2、3、4、5、6、7,与0D相交于1’、2'、3'、4'5'、6'、7'，直角梯形11’77'就是需要展开的弯头端节。(5)在0B的延长线的方向上，画线段EF，使EF=nD，并将EF12等分，得各等分点l、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。(6)以EF上的各等分点为基点，分别截取11'、22'、33'、44'、55'、66‘、77'线段长，画在EF相应的垂直线上，得到各交点1'、2'、3'、4'、5'、6'、7'、6'、5'、4'、3'、2'、1‘，将各交点用圆滑的曲线依次连接起来，所得几何图形即为端节展开图。用同样方法对称地截取11'、22'、33'、44'、55'、66'、77'后，用圆滑的曲线连接起来，即得到中节展开图，如图3-5所示。图3-590°单节虾壳弯展开图2、90°两节虾壳弯展开图专业资料学习参考从展开图可以看出，其展开画法与单节虾壳弯的展开法相似，只是将ZAOB=90°等分成6等份，即ZCOB=15°，其余请大家参考单节虾壳弯的展开画法。图3-690°两节虾壳弯展开图三、三通管的展开1、等径直角三通管展开图作图步骤如下：1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出。2）6等分管I断面半圆周，等分点为1、2、3、4、3、2、1。由等分点引下垂线，得与结合线1‘一4'—1’的交点。3）画管I展开图。在CD延长线上取1—1等于管I断面圆周长度，并12等分。由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图。4）画管H展开图。在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB。在B'B〃线上取4—4等于断面1/2圆周。6等分4—4,等分点为4、3、2、1、2、3、4,由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管H开孔实形。A'B'B〃A〃即为所求管H展开图。专业资料学习参考Wu«rrID图3-7等径直角三通管展开图2、异径直交三通管展开作图方法和步骤：1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆。2）...
