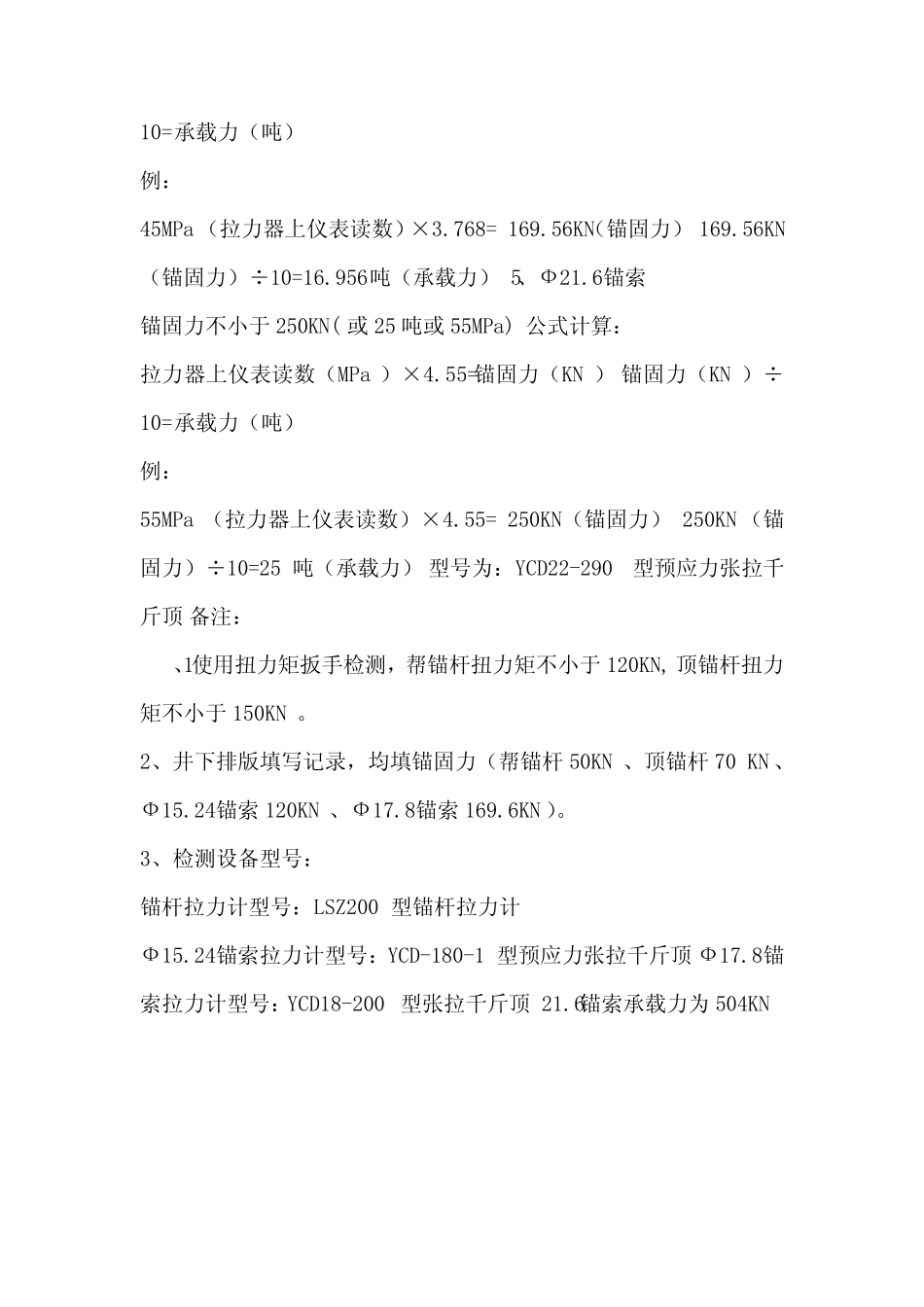

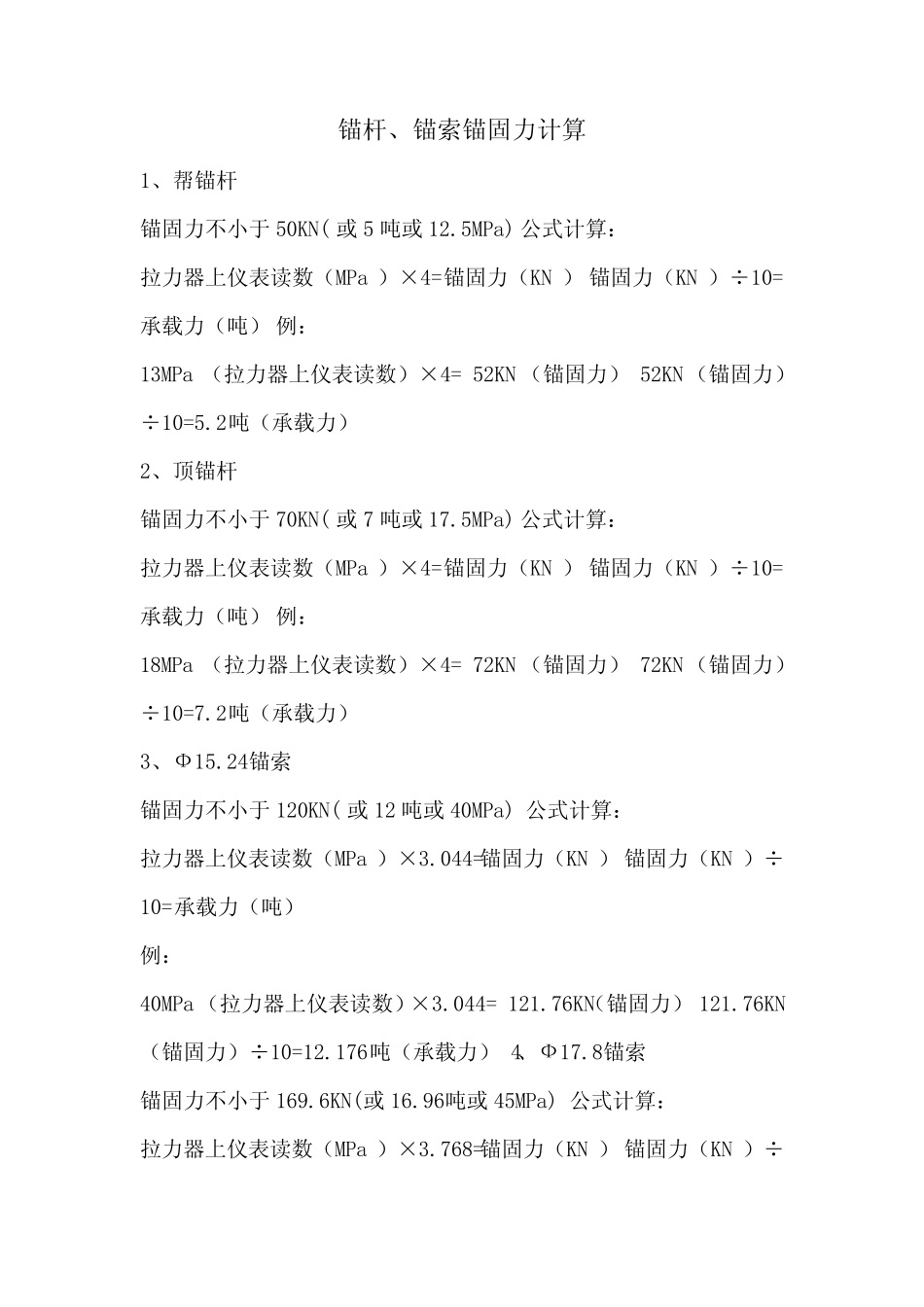

锚杆、锚索锚固力计算1、帮锚杆锚固力不小于50KN(或5吨或12.5MPa)公式计算:拉力器上仪表读数(MPa)×4=锚固力(KN)锚固力(KN)÷10=承载力(吨)例:13MPa(拉力器上仪表读数)×4=52KN(锚固力)52KN(锚固力)÷10=5.2吨(承载力)2、顶锚杆锚固力不小于70KN(或7吨或17.5MPa)公式计算:拉力器上仪表读数(MPa)×4=锚固力(KN)锚固力(KN)÷10=承载力(吨)例:18MPa(拉力器上仪表读数)×4=72KN(锚固力)72KN(锚固力)÷10=7.2吨(承载力)3、Ф15.24锚索锚固力不小于120KN(或12吨或40MPa)公式计算:拉力器上仪表读数(MPa)×3.044=锚固力(KN)锚固力(KN)÷10=承载力(吨)例:40MPa(拉力器上仪表读数)×3.044=121.76KN(锚固力)121.76KN(锚固力)÷10=12.176吨(承载力)4、Ф17.8锚索锚固力不小于169.6KN(或16.96吨或45MPa)公式计算:拉力器上仪表读数(MPa)×3.768=锚固力(KN)锚固力(KN)÷10=承载力(吨)例:45MPa(拉力器上仪表读数)×3.768=169.56KN(锚固力)169.56KN(锚固力)÷10=16.956吨(承载力)5、Ф21.6锚索锚固力不小于250KN(或25吨或55MPa)公式计算:拉力器上仪表读数(MPa)×4.55=锚固力(KN)锚固力(KN)÷10=承载力(吨)例:55MPa(拉力器上仪表读数)×4.55=250KN(锚固力)250KN(锚固力)÷10=25吨(承载力)型号为:YCD22-290型预应力张拉千斤顶备注:1、使用扭力矩扳手检测,帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。2、井下排版填写记录,均填锚固力(帮锚杆50KN、顶锚杆70KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN)。3、检测设备型号:锚杆拉力计型号:LSZ200型锚杆拉力计Ф15.24锚索拉力计型号:YCD-180-1型预应力张拉千斤顶Ф17.8锚索拉力计型号:YCD18-200型张拉千斤顶21.6锚索承载力为504KN
