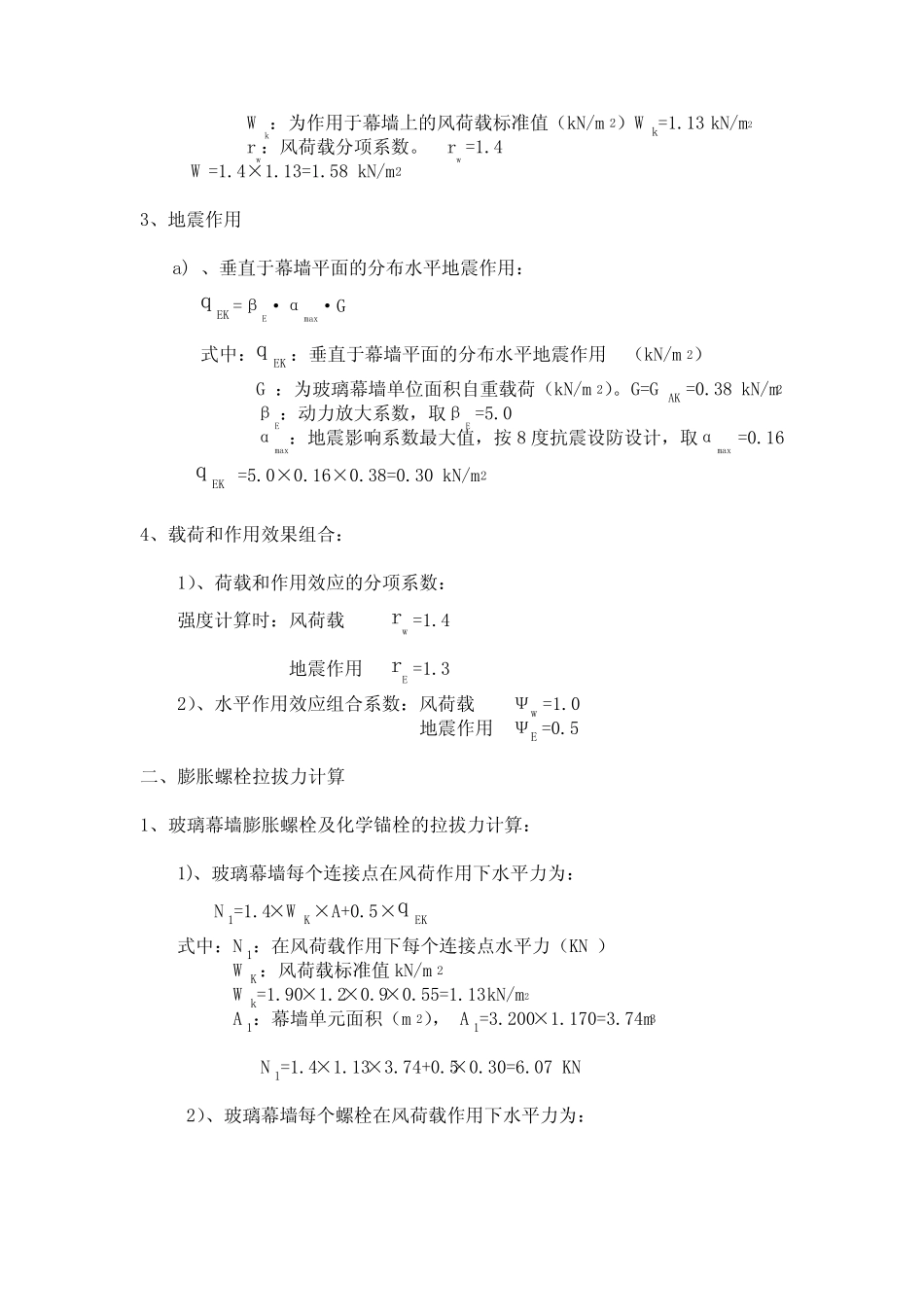

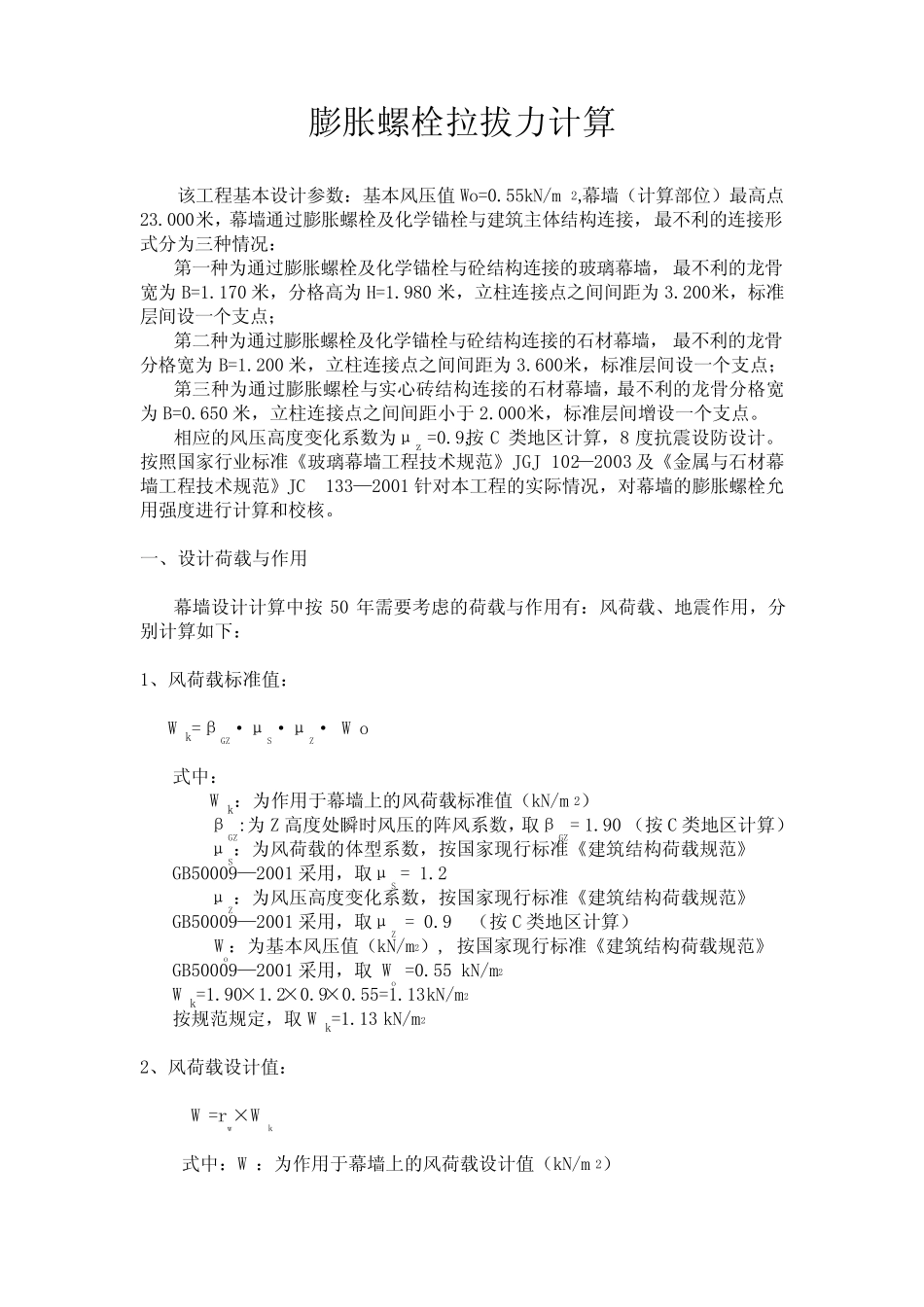

膨胀螺栓拉拔力计算该工程基本设计参数：基本风压值Wo=0.55kN/m2,幕墙（计算部位）最高点23.000米，幕墙通过膨胀螺栓及化学锚栓与建筑主体结构连接，最不利的连接形式分为三种情况：第一种为通过膨胀螺栓及化学锚栓与砼结构连接的玻璃幕墙，最不利的龙骨宽为B=1.170米，分格高为H=1.980米，立柱连接点之间间距为3.200米，标准层间设一个支点；第二种为通过膨胀螺栓及化学锚栓与砼结构连接的石材幕墙，最不利的龙骨分格宽为B=1.200米，立柱连接点之间间距为3.600米，标准层间设一个支点；第三种为通过膨胀螺栓与实心砖结构连接的石材幕墙，最不利的龙骨分格宽为B=0.650米，立柱连接点之间间距小于2.000米，标准层间增设一个支点。相应的风压高度变化系数为μz=0.9,按C类地区计算，8度抗震设防设计。按照国家行业标准《玻璃幕墙工程技术规范》JGJ102—2003及《金属与石材幕墙工程技术规范》JC133—2001针对本工程的实际情况，对幕墙的膨胀螺栓允用强度进行计算和校核。一、设计荷载与作用幕墙设计计算中按50年需要考虑的荷载与作用有：风荷载、地震作用，分别计算如下：1、风荷载标准值：Wk=βGZ·μS·μZ·Wo式中：Wk：为作用于幕墙上的风荷载标准值（kN/m2）βGZ:为Z高度处瞬时风压的阵风系数，取βGZ=1.90（按C类地区计算）μS：为风荷载的体型系数，按国家现行标准《建筑结构荷载规范》GB50009—2001采用，取μS=1.2μZ：为风压高度变化系数，按国家现行标准《建筑结构荷载规范》GB50009—2001采用，取μZ=0.9（按C类地区计算）Wo：为基本风压值（kN/m2）,按国家现行标准《建筑结构荷载规范》GB50009—2001采用，取Wo=0.55kN/m2Wk=1.90×1.2×0.9×0.55=1.13kN/m2按规范规定，取Wk=1.13kN/m22、风荷载设计值：W=rw×Wk式中：W：为作用于幕墙上的风荷载设计值（kN/m2）Wk：为作用于幕墙上的风荷载标准值（kN/m2）Wk=1.13kN/m2rw：风荷载分项系数。rw=1.4W=1.4×1.13=1.58kN/m23、地震作用a)、垂直于幕墙平面的分布水平地震作用：qEK=βE·αmax·G式中：qEK：垂直于幕墙平面的分布水平地震作用（kN/m2）G：为玻璃幕墙单位面积自重载荷（kN/m2）。G=GAK=0.38kN/m2βE：动力放大系数，取βE=5.0αmax：地震影响系数最大值，按8度抗震设防设计，取αmax=0.16qEK=5.0×0.16×0.38=0.30kN/m24、载荷和作用效果组合：1）、荷载和作用效应的分项系数：强度计算时：风荷载rw=1.4地震作用rE=1.32）、水平作用效应组合系数：风荷载Ψw=1.0地震作用ΨE=0.5二、膨胀螺栓拉拔力计算1、玻璃幕墙膨胀螺栓及化学锚栓的拉拔力计算：1)、玻璃幕墙每个连接点在风荷作用下水平力为：N1=1.4×WK×A+0.5×qEK式中：N1：在风荷载作用下每个连接点水平力（KN）WK：风荷载标准值kN/m2Wk=1.90×1.2×0.9×0.55=1.13kN/m2A1：幕墙单元面积（m2），A1=3.200×1.170=3.74m3N1=1.4×1.13×3.74+0.5×0.30=6.07KN2）、玻璃幕墙每个螺栓在风荷载作用下水平力为：ƒx=:1.5NS式中：ƒx：每个螺栓在风荷载的作用下水平力（KN）S：每个连接点的螺栓个数，本工程层间连接处设一个支点，每个支点设4个螺栓，故S=4安全系数为：1.5ƒx=：1.5N1=1.5×6.07/4=2.28kNS2、石材幕墙膨胀螺栓及化学锚栓拉拔力计算（通过膨胀螺栓及化学锚栓与砼结构连接的石材幕墙）1）、石材幕墙膨胀螺栓每个连接点在风荷载作用下水平力为：N2=1.4×Wk×A+0.5×qEK式中：N2：在风荷载作用下每个连接点水平力（kN）Wk：风荷载标准值Wk=1.90×1.2×0.9×0.55=1.13kN/m2A2：石材幕墙单元面积（m2），A2=3.600×1.200=4.32m3N2=1.4×1.13×4.32+0.5×0.30=6.98kN2）、石材幕墙每个螺栓在风荷载作用下水平力为ƒx=：1.5NS式中：ƒx：每个螺栓在风荷载的作用下水平力（kN）S：每个连接点的螺栓个数，本工程层间连接处设一个支点，每个连接点设4个螺栓，故S=4安全系数为：1.5ƒx=：1.5N2=1.5×6.98/4=2.62kNS3、石材幕墙膨胀螺栓拉拔力计算（通过膨胀螺栓与实心砖结构连接的石材幕墙）：1）、石材幕墙每个连接点在风荷载作用下水平力为：N3=1.4×Wk×A+0.5×qEK式中：N3：在风荷载作用下每个连接点水平力（kN）Wk：风荷载标准值kN/m2Wk=1.90×1.2×0.9×...
