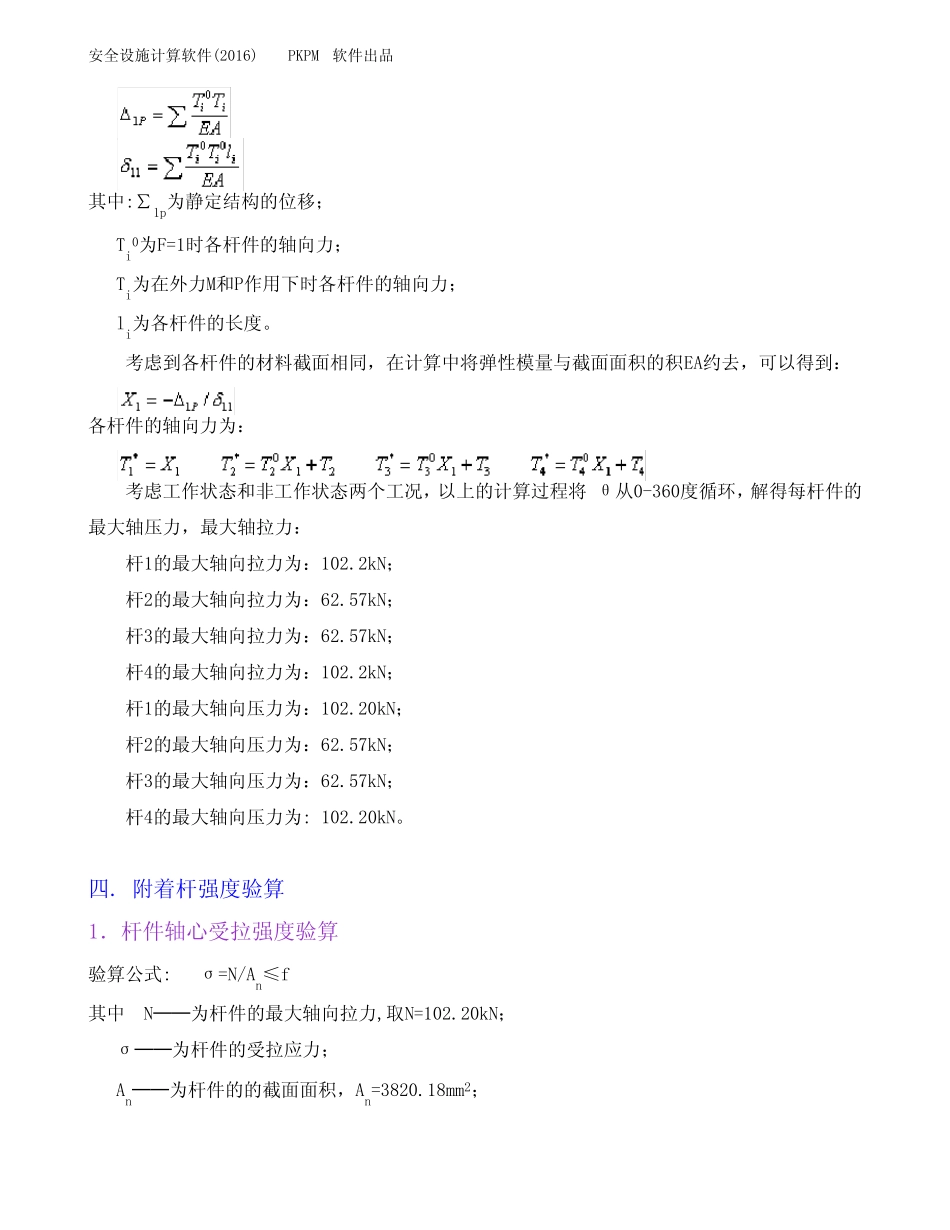

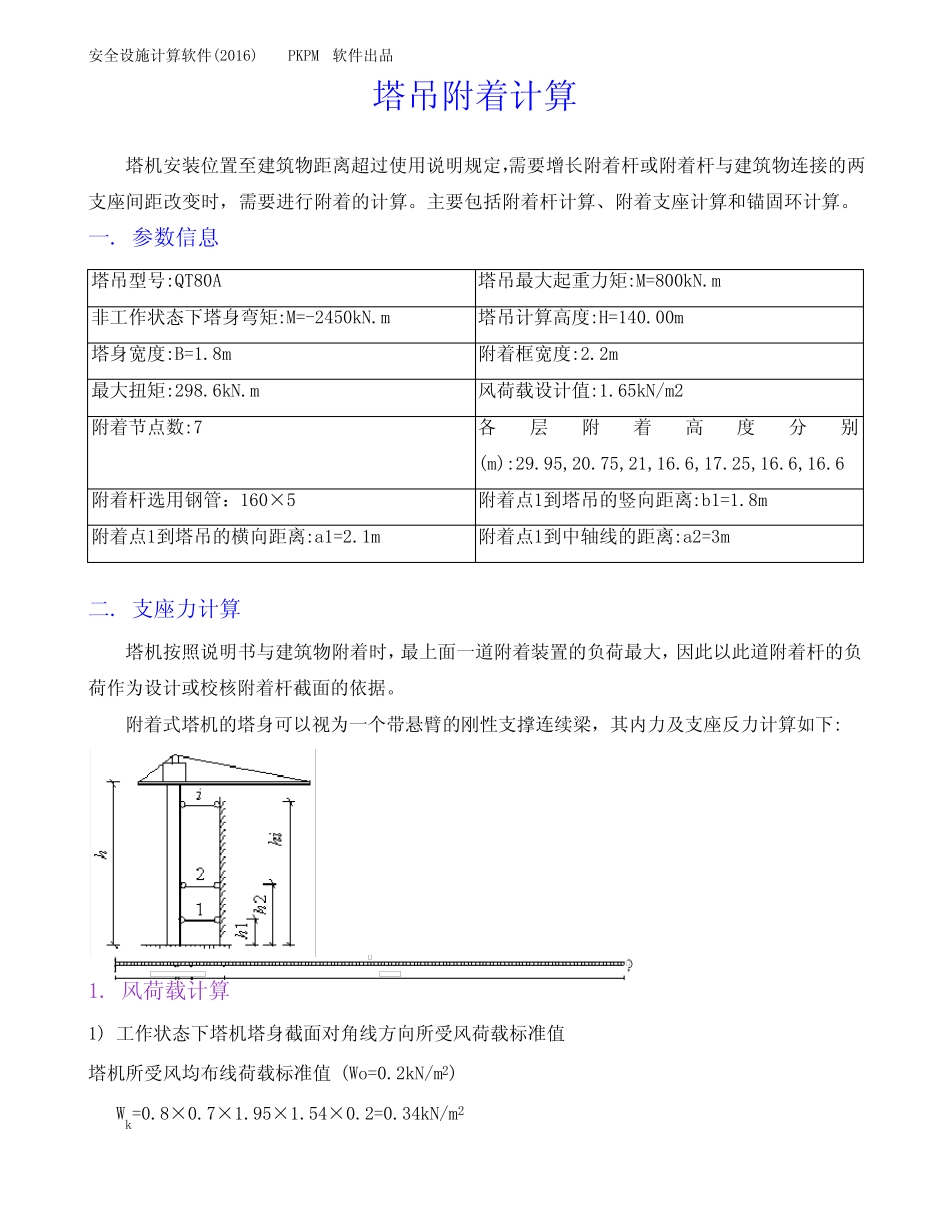

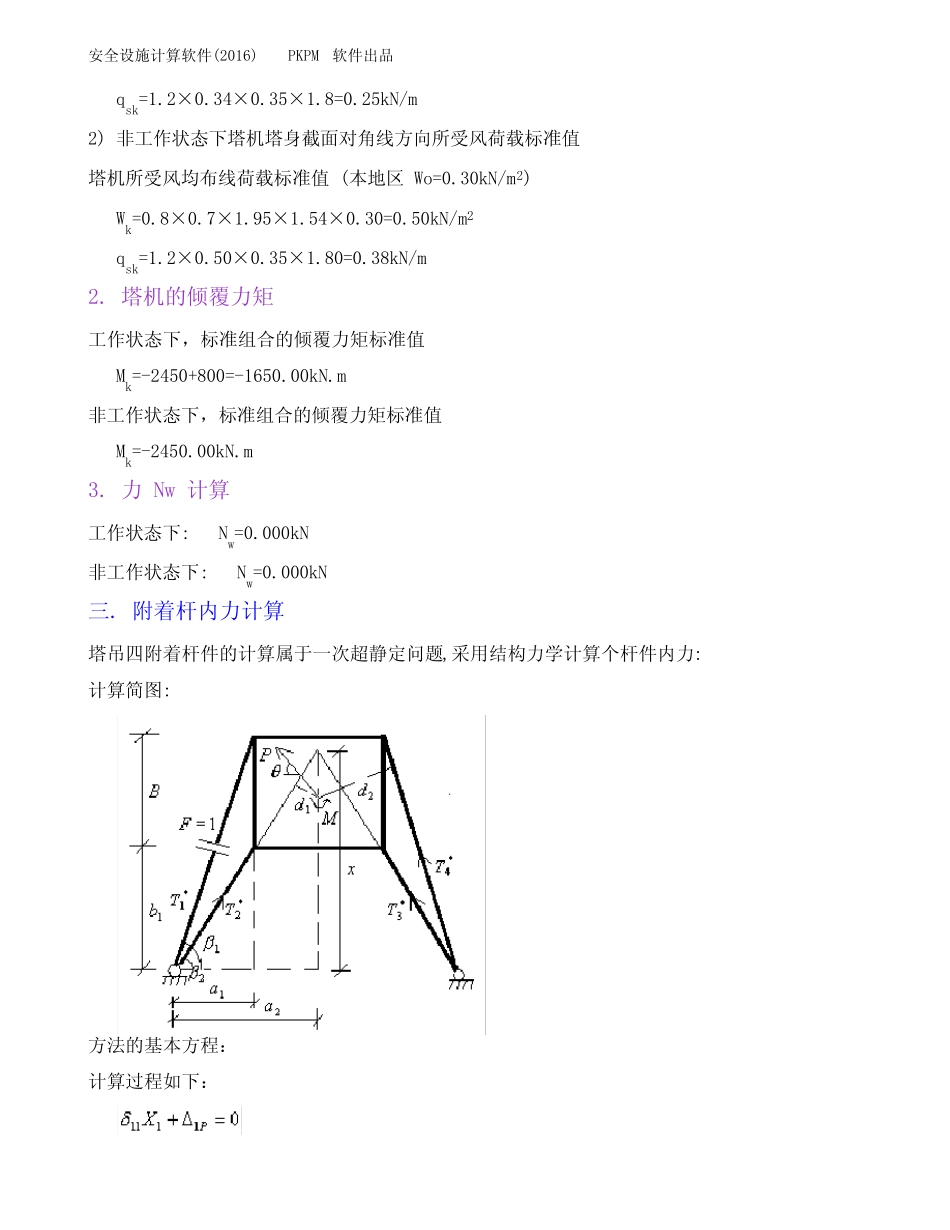

安全设施计算软件(2016)PKPM软件出品塔吊附着计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、附着支座计算和锚固环计算。一.参数信息塔吊型号:QT80A塔吊最大起重力矩:M=800kN.m非工作状态下塔身弯矩:M=-2450kN.m塔吊计算高度:H=140.00m塔身宽度:B=1.8m附着框宽度:2.2m最大扭矩:298.6kN.m风荷载设计值:1.65kN/m2附着节点数:7各层附着高度分别(m):29.95,20.75,21,16.6,17.25,16.6,16.6附着杆选用钢管：160×5附着点1到塔吊的竖向距离:b1=1.8m附着点1到塔吊的横向距离:a1=2.1m附着点1到中轴线的距离:a2=3m二.支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:1.风荷载计算1)工作状态下塔机塔身截面对角线方向所受风荷载标准值塔机所受风均布线荷载标准值(Wo=0.2kN/m2)Wk=0.8×0.7×1.95×1.54×0.2=0.34kN/m2安全设施计算软件(2016)PKPM软件出品qsk=1.2×0.34×0.35×1.8=0.25kN/m2)非工作状态下塔机塔身截面对角线方向所受风荷载标准值塔机所受风均布线荷载标准值(本地区Wo=0.30kN/m2)Wk=0.8×0.7×1.95×1.54×0.30=0.50kN/m2qsk=1.2×0.50×0.35×1.80=0.38kN/m2.塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=-2450+800=-1650.00kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=-2450.00kN.m3.力Nw计算工作状态下:Nw=0.000kN非工作状态下:Nw=0.000kN三.附着杆内力计算塔吊四附着杆件的计算属于一次超静定问题,采用结构力学计算个杆件内力:计算简图:方法的基本方程：计算过程如下：安全设施计算软件(2016)PKPM软件出品其中:∑1p为静定结构的位移；Ti0为F=1时各杆件的轴向力；Ti为在外力M和P作用下时各杆件的轴向力；li为各杆件的长度。考虑到各杆件的材料截面相同，在计算中将弹性模量与截面面积的积EA约去，可以得到：各杆件的轴向力为：考虑工作状态和非工作状态两个工况，以上的计算过程将θ从0-360度循环，解得每杆件的最大轴压力，最大轴拉力：杆1的最大轴向拉力为：102.2kN；杆2的最大轴向拉力为：62.57kN；杆3的最大轴向拉力为：62.57kN；杆4的最大轴向拉力为：102.2kN；杆1的最大轴向压力为：102.20kN；杆2的最大轴向压力为：62.57kN；杆3的最大轴向压力为：62.57kN；杆4的最大轴向压力为:102.20kN。四.附着杆强度验算1．杆件轴心受拉强度验算验算公式:σ=N/An≤f其中N──为杆件的最大轴向拉力,取N=102.20kN；σ──为杆件的受拉应力；An──为杆件的的截面面积，An=3820.18mm2；安全设施计算软件(2016)PKPM软件出品经计算，杆件的最大受拉应力:σ=102.20×1000/3820.18=26.75N/mm2。最大拉应力不大于拉杆的允许拉应力215N/mm2,满足要求!2．杆件轴心受压强度验算验算公式:σ=N/φAn≤f其中σ──为杆件的受压应力；N──为杆件的轴向压力,杆1:取N=102.20kN；杆2:取N=62.57kN；杆3:取N=62.57kN；杆4:取N=102.20kN；An──为杆件的的截面面积，An=3820.18mm2；φ──为杆件的受压稳定系数,是根据λ查表计算得:杆1:取φ=0.668,杆2:取φ=0.851,杆3:取φ=0.851,杆4:取φ=0.668；λ──杆件长细比,杆1:取λ=83.950,杆2:取λ=51.396,杆3:取λ=51.396,杆4:取λ=83.950。经计算，杆件的最大受压应力σ=40.05N/mm2。最大压应力不大于拉杆的允许压应力215N/mm2,满足要求!五.焊缝强度计算附着杆如果采用焊接方式加长，对接焊缝强度计算公式如下:其中N为附着杆的最大拉力或压力，N=102.200kN；lw为附着杆的周长，取502.66mm；t为焊缝厚度，t=8.00mm；ft或fc为对接焊缝的抗拉或抗压强度，取185N/mm2；经过焊缝强度σ=102200.00/(502.66×8.00)=25.41N/mm2。对接焊缝的抗拉或抗压强度计算满足要求!安全设施计算软件(2016)PKPM软件出品
