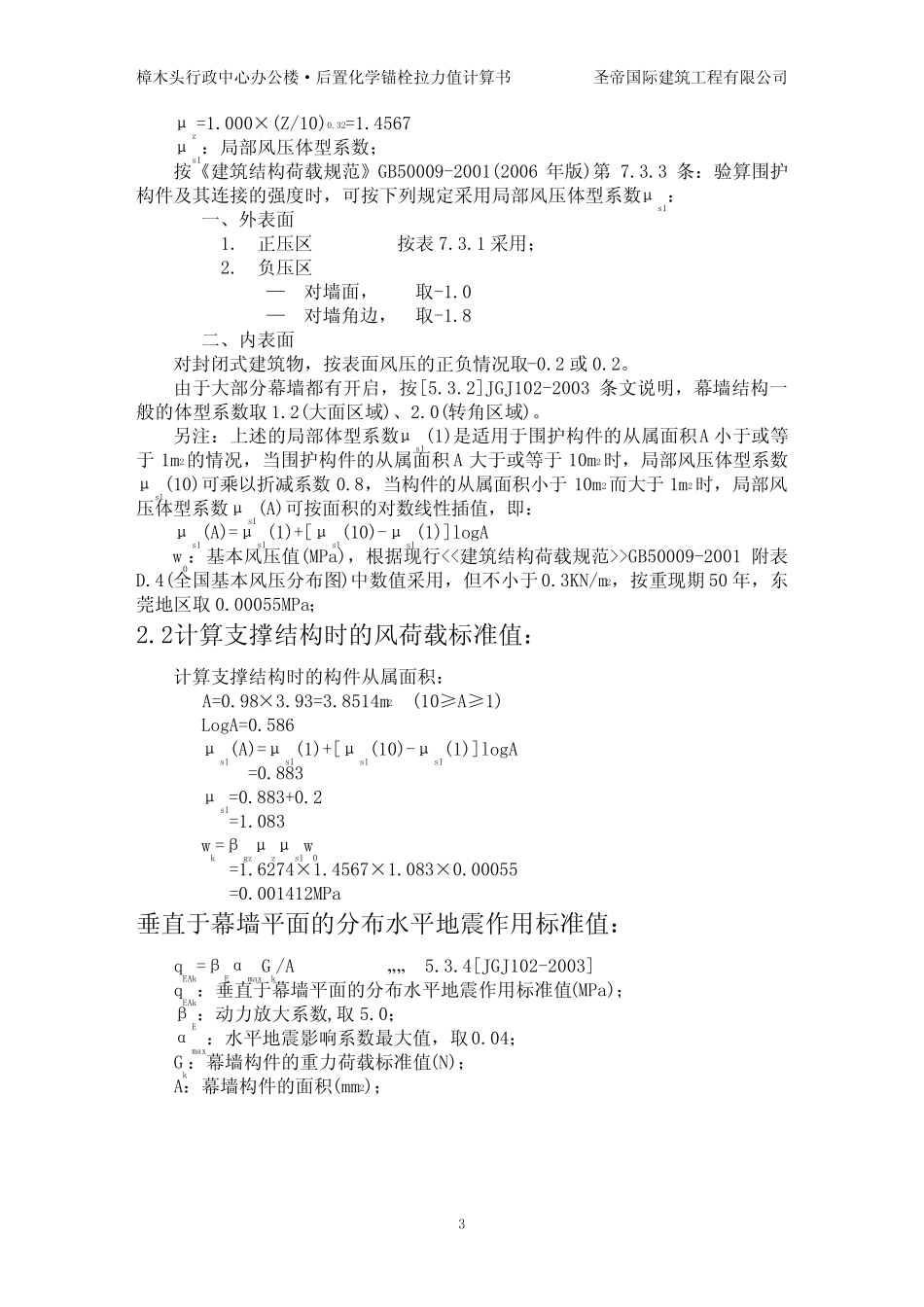

樟木头行政中心办公楼·后置化学锚栓拉力值计算书圣帝国际建筑工程有限公司1樟木头行政中心办公楼11~12轴玻璃幕墙后置化学锚栓拉力值计算书设计：校对：审核：批准：圣帝国际建筑工程有限公司二〇〇七年十二月二十一日樟木头行政中心办公楼·后置化学锚栓拉力值计算书圣帝国际建筑工程有限公司2于2007年9月份收到施工单位“正面弧形幕墙设计修改”，该内容详图《DY-04(修)》。此次修改将原设计的幕墙分格1.733m宽改为0.890m宽，根据此修改该处的后置预埋化学锚栓设计值计算如下：-------------------------------------------------------------------1基本参数1.1幕墙所在地区：东莞地区；1.2地面粗糙度分类等级：幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地区考虑。1.3抗震烈度：按照国家规范《建筑抗震设计规范》(GB50011-2001)、《中国地震动参数区划图》(GB18306-2001)规定，东莞地区地震基本烈度为6度，地震动峰值加速度为0.05g，水平地震影响系数最大值为：αmax=0.04。2幕墙承受荷载计算2.1风荷载标准值的计算方法：幕墙属于外围护构件，按建筑结构荷载规范(GB50009-20012006年版)计算：wk=βgzμzμs1w0„„7.1.1-2[GB50009-20012006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：32.4m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算：βgz=K(1+2μf)对于B类地区，32.4m高度处瞬时风压的阵风系数：βgz=0.89×(1+2×(0.5(Z/10)-0.16))=1.6274μz：风压高度变化系数；根据不同场地类型,按以下公式计算：B类场地：μz=(Z/10)0.32当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；对于B类地区，32.4m高度处风压高度变化系数：樟木头行政中心办公楼·后置化学锚栓拉力值计算书圣帝国际建筑工程有限公司3μz=1.000×(Z/10)0.32=1.4567μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1.正压区按表7.3.1采用；2.负压区—对墙面，取-1.0—对墙角边，取-1.8二、内表面对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。由于大部分幕墙都有开启，按[5.3.2]JGJ102-2003条文说明，幕墙结构一般的体型系数取1.2(大面区域)、2.0(转角区域)。另注：上述的局部体型系数μs1(1)是适用于围护构件的从属面积A小于或等于1m2的情况，当围护构件的从属面积A大于或等于10m2时，局部风压体型系数μs1(10)可乘以折减系数0.8，当构件的从属面积小于10m2而大于1m2时，局部风压体型系数μs1(A)可按面积的对数线性插值，即：μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logAw0：基本风压值(MPa)，根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图)中数值采用，但不小于0.3KN/m2，按重现期50年，东莞地区取0.00055MPa；2.2计算支撑结构时的风荷载标准值：计算支撑结构时的构件从属面积：A=0.98×3.93=3.8514m2(10≥A≥1)LogA=0.586μs1(A)=μs1(1)+[μs1(10)-μs1(1)]logA=0.883μs1=0.883+0.2=1.083wk=βgzμzμs1w0=1.6274×1.4567×1.083×0.00055=0.001412MPa垂直于幕墙平面的分布水平地震作用标准值：qEAk=βEαmaxGk/A„„5.3.4[JGJ102-2003]qEAk：垂直于幕墙平面的分布水平地震作用标准值(MPa)；βE：动力放大系数,取5.0；αmax：水平地震影响系数最大值，取0.04；Gk：幕墙构件的重力荷载标准值(N)；A：幕墙构件的面积(mm2)；樟木头行政中心办公楼·后置化学锚栓拉力值计算书圣帝国际建筑工程有限公司43幕墙埋件计算(后锚固结构)基本参数：1：计算点标高：32.4m；2：立柱计算间距(指立柱左右分格平均宽度)：B=980mm；3：立柱长度：L=3930mm；4：立柱力学模型：单跨梁；5：埋件位置：侧埋；6：板块配置：单片玻璃；7：选用锚栓：化学锚栓M12x160；8：锚板：300mmX200mmX8mm，4X14孔径中...
