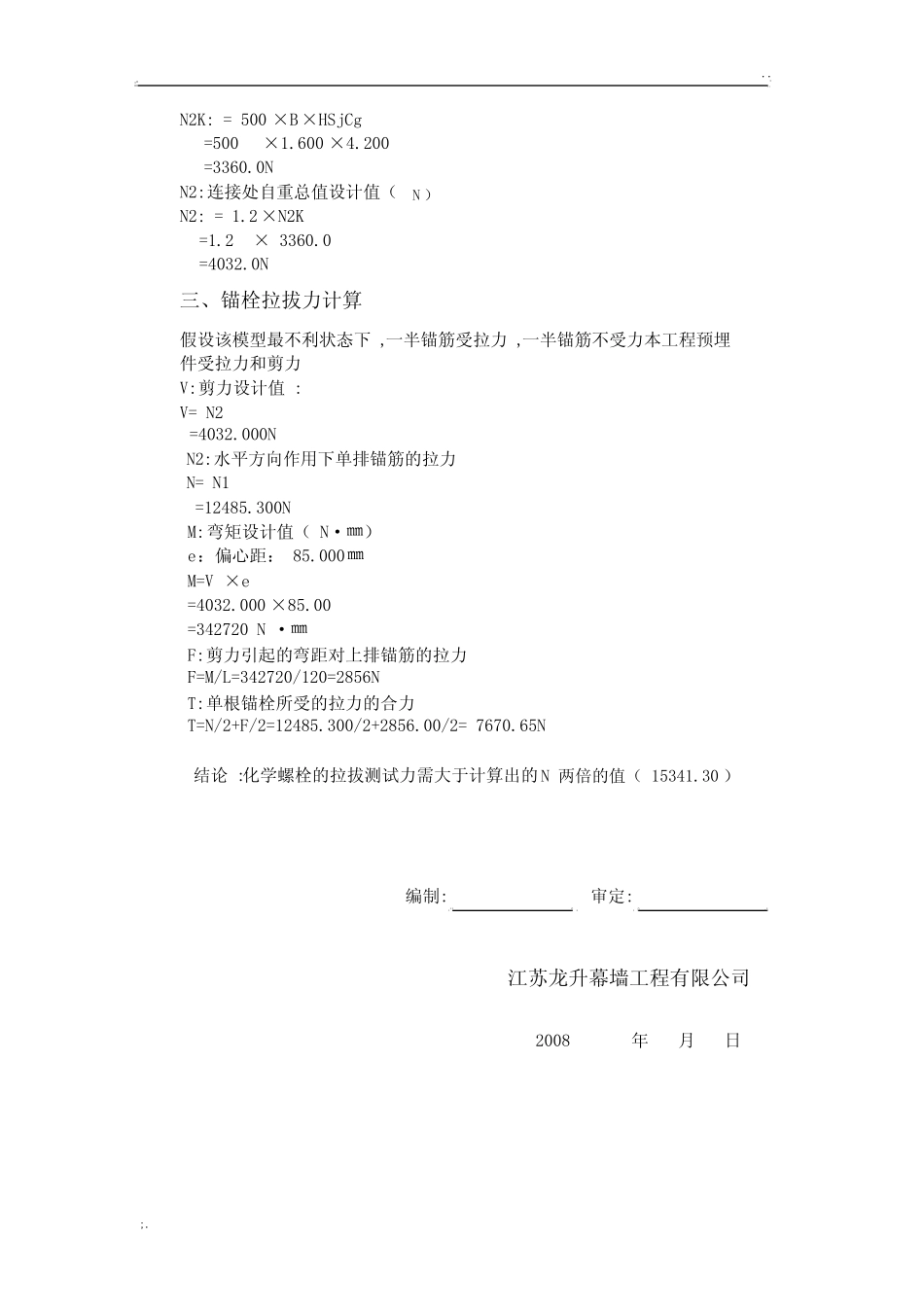

..靖江行政办公中心一期幕墙工程后置锚栓拉拔计算因工地土建漏埋预埋件，故需对后置埋件进行验算。后置埋件由于属于补救措施的一种埋件，所以单纯的计算是不能完全作为施工依据的，需要在现场做拉拔实验后方可。埋件固定主体结构上，承受立柱传递来的荷载。埋件形式如下图：一、风荷载计算1、84ｍ处水平风荷载标准值计算计算标高：84ｍ幕墙分格：B×H=1600×840㎜B：玻璃宽度H：玻璃高度设计地震烈度：7度地面粗糙类别：B类βｇz:阵风系数，取βｇz=1.52按《建筑结构荷载规范》GB50009—2001表7.51SμS1：风荷载体型系数按《建筑结构荷载规范》GB50009—2001（2006版）取值，局部体型系数μS1（1）是适用于围护构件的从属面积A小于或等于1ｍ2的情况，当围护构件的从属面积A大于或等于10ｍ2时，局部风压体型系数μS1（10）可乘以折减系数0.8，当构件的从属面积小于10ｍ2而大于1ｍ2时，局部风压体型系数μS1（A）可按面积的对数线性插值，即μS1（A）=μS1（1）+[μS1（10）-μS1（1）]10ｇA从属面积1.600×0.84=1.344㎡10ｇ.344=0.128μZ1（A）=)-{1.0+[0.8×1.0—1.0]×0.128}=-.9744μZ1=-0.974+（0.2）=-1.174UZ:风压高度变化系数,取μZ=1.97;...按《建筑结构荷载规范》GB50009—2001表7.2.1WO:作用在幕墙上的风荷载基本值0.45KN/ｍ2按《建筑结构荷载规范》GB50009—2001附表D.4（按50年一遇）WK:作用在幕墙上的风荷载标准值WK=βｇz.μS1.μZ.WO=1.52×（-1.174）×1.97×0.45=-1.852KN/ｍ2（表示负风压）┃WK┃=1.582KN/㎡>1.0KN/ｍ2按《玻璃幕墙工程技术规范》JGJ102-2003第5.3.2条取WK=1.582㎏/㎡2、84ｍ处水平风荷载设计值计算rW：风荷载分项系数，取rW=1．4按《玻璃幕墙工程技术规范》JG102-2003第5.3.2条W:作用在幕墙上的风荷载标准值W=rW·WK=1.4×1.582=2.215KN/ｍ2二、立柱与主结构连接LCT2:l连接处热轧钢角码壁厚：6.0㎜JY:连接处热轧钢角码承压强度:305.0N/ｍ㎡D2:连接螺栓公称直径:10.0㎜选择的立柱与主体结构连接螺栓为:不锈钢螺栓A1,A2组态50级L_L:连接螺栓抗拉强度:230N/ｍ㎡L_J:连接螺栓抗剪强度:N/ｍ㎡采用SG+SW+0.5SEN1WK:连接处风荷载总值（N）N1WK:=WK×HSjCg×1000=1.582×1.600×3.400×1000=8606.1N连接处风荷载设计值（N）N1W:=1.4×N1WK=1.4×8606.1=12048.5NN1EK:连接处地震作用（N）N1WK:=QEAK×B×HSjCg×1000=0.100×1.600×4.200×1000=672NN1E:连接处地震作用设计值（N）N1E:=1.3×N1EK=1.3×672=873.6NN1:连接处水平总力（N）N1:=N1W×0.5×N1E=12048.5+0.5×873.6=12485.3NN2:连接处自重总值设计值（N）;...N2K:=500×B×HSjCg=500×1.600×4.200=3360.0NN2:连接处自重总值设计值（N）N2:=1.2×N2K=1.2×3360.0=4032.0N三、锚栓拉拔力计算假设该模型最不利状态下,一半锚筋受拉力,一半锚筋不受力本工程预埋件受拉力和剪力V:剪力设计值:V=N2=4032.000NN2:水平方向作用下单排锚筋的拉力N=N1=12485.300NM:弯矩设计值（N·㎜）e：偏心距：85.000㎜M=V×e=4032.000×85.00=342720N·㎜F:剪力引起的弯距对上排锚筋的拉力F=M/L=342720/120=2856NT:单根锚栓所受的拉力的合力T=N/2+F/2=12485.300/2+2856.00/2=7670.65N结论:化学螺栓的拉拔测试力需大于计算出的N两倍的值（15341.30）编制:审定:江苏龙升幕墙工程有限公司2008年月日;.
