给排水系统工程安装施工工艺及施工方法VIP免费

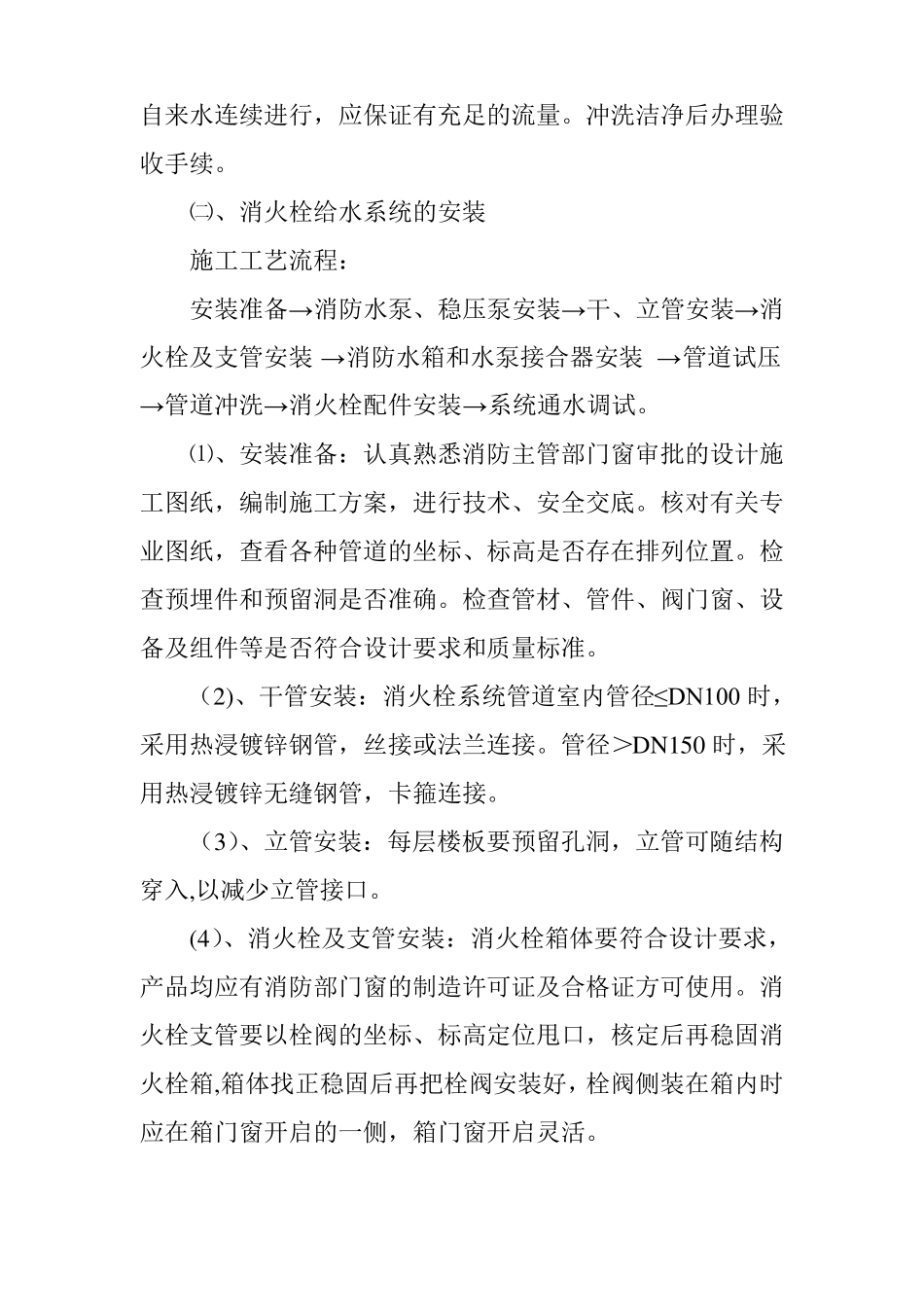

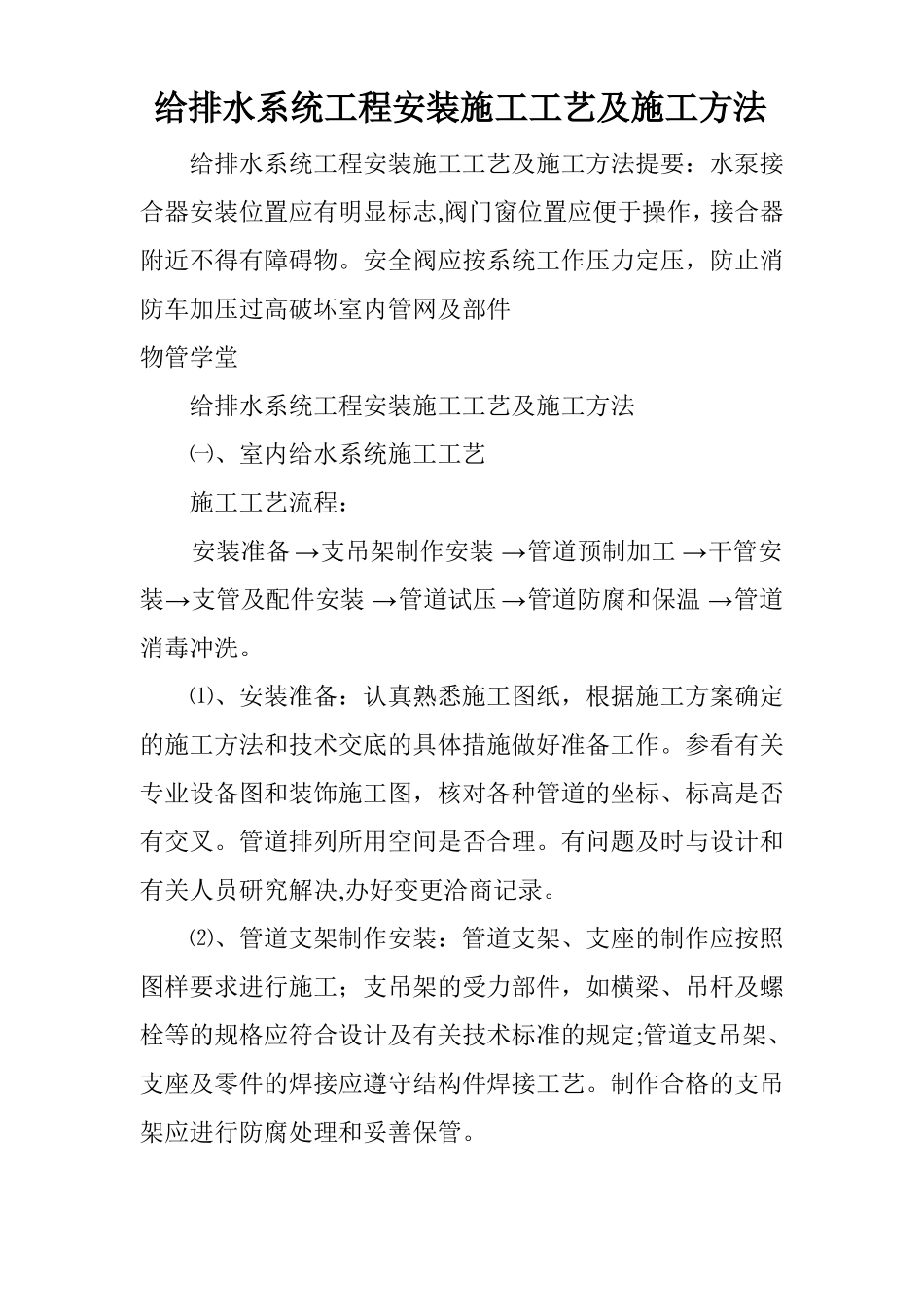

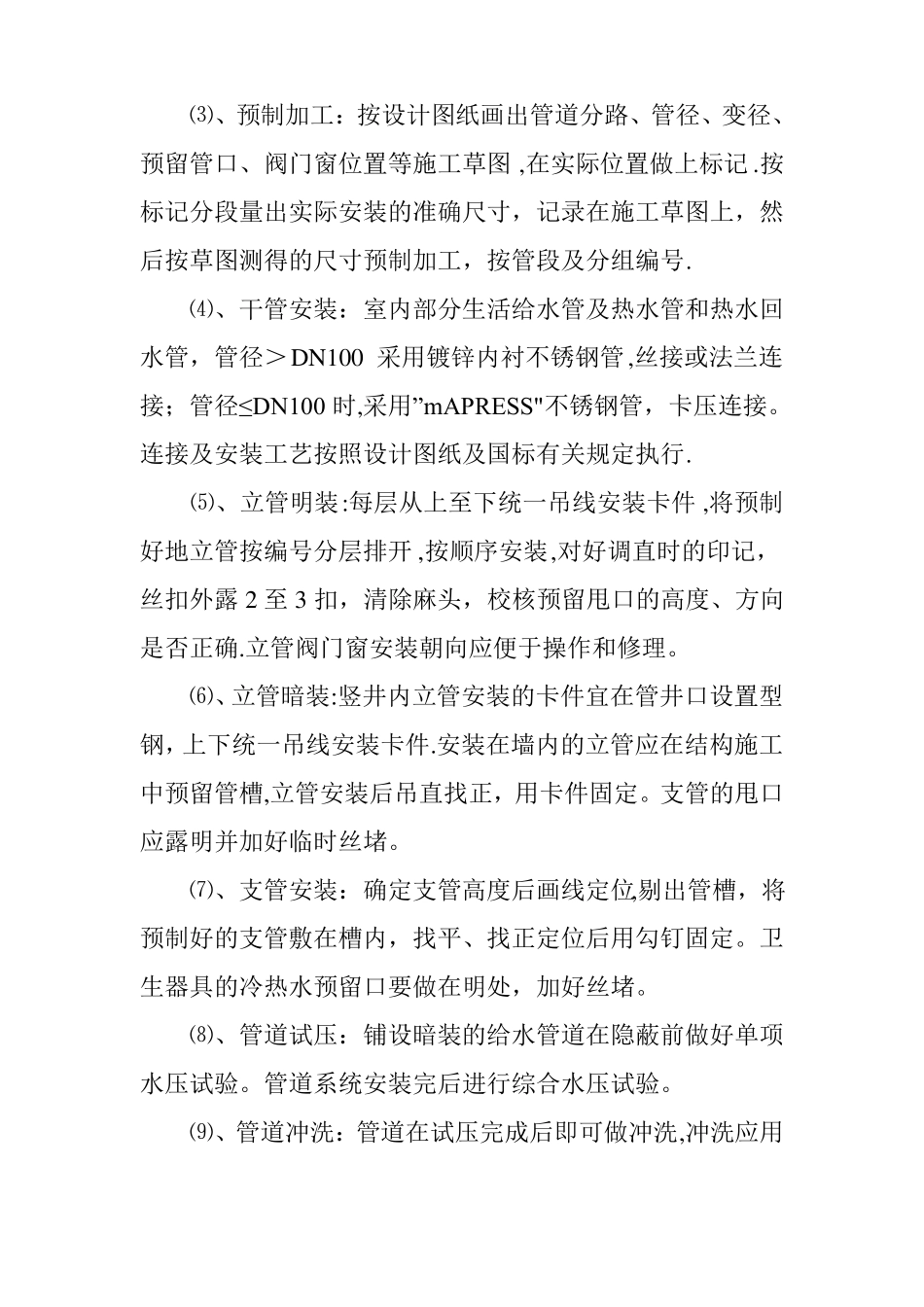

给排水系统工程安装施工工艺及施工方法给排水系统工程安装施工工艺及施工方法提要：水泵接合器安装位置应有明显标志,阀门窗位置应便于操作，接合器附近不得有障碍物。安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件物管学堂给排水系统工程安装施工工艺及施工方法㈠、室内给水系统施工工艺施工工艺流程：安装准备→支吊架制作安装→管道预制加工→干管安装→支管及配件安装→管道试压→管道防腐和保温→管道消毒冲洗。⑴、安装准备：认真熟悉施工图纸，根据施工方案确定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装饰施工图，核对各种管道的坐标、标高是否有交叉。管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决,办好变更洽商记录。⑵、管道支架制作安装：管道支架、支座的制作应按照图样要求进行施工；支吊架的受力部件，如横梁、吊杆及螺栓等的规格应符合设计及有关技术标准的规定;管道支吊架、支座及零件的焊接应遵守结构件焊接工艺。制作合格的支吊架应进行防腐处理和妥善保管。⑶、预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门窗位置等施工草图,在实际位置做上标记.按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，按管段及分组编号.⑷、干管安装：室内部分生活给水管及热水管和热水回水管，管径＞DN100采用镀锌内衬不锈钢管,丝接或法兰连接；管径≤DN100时,采用”mAPRESS"不锈钢管，卡压连接。连接及安装工艺按照设计图纸及国标有关规定执行.⑸、立管明装:每层从上至下统一吊线安装卡件,将预制好地立管按编号分层排开,按顺序安装,对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确.立管阀门窗安装朝向应便于操作和修理。⑹、立管暗装:竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件.安装在墙内的立管应在结构施工中预留管槽,立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。⑺、支管安装：确定支管高度后画线定位,剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。⑻、管道试压：铺设暗装的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。⑼、管道冲洗：管道在试压完成后即可做冲洗,冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。㈡、消火栓给水系统的安装施工工艺流程：安装准备→消防水泵、稳压泵安装→干、立管安装→消火栓及支管安装→消防水箱和水泵接合器安装→管道试压→管道冲洗→消火栓配件安装→系统通水调试。⑴、安装准备：认真熟悉消防主管部门窗审批的设计施工图纸，编制施工方案，进行技术、安全交底。核对有关专业图纸，查看各种管道的坐标、标高是否存在排列位置。检查预埋件和预留洞是否准确。检查管材、管件、阀门窗、设备及组件等是否符合设计要求和质量标准。（2)、干管安装：消火栓系统管道室内管径≤DN100时，采用热浸镀锌钢管，丝接或法兰连接。管径＞DN150时，采用热浸镀锌无缝钢管，卡箍连接。（3）、立管安装：每层楼板要预留孔洞，立管可随结构穿入,以减少立管接口。(4）、消火栓及支管安装：消火栓箱体要符合设计要求，产品均应有消防部门窗的制造许可证及合格证方可使用。消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱,箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门窗开启的一侧，箱门窗开启灵活。（5）、管道试压：消防管道试压可分区、分段进行,试压环境温度不得低于5℃。消火栓给水系统试验压力为按设计要求执行.试压合格后及时办理验收手续。（6）、管道冲洗：消防管道在试压完毕后可连续做冲洗工作。冲洗前先将系统中的流量减压孔板、过滤装置拆除,冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其他成品。（7)、消火栓配件安装:消火栓配件安装应在交工前进行。消防水龙带应折放在挂架上或卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水...
