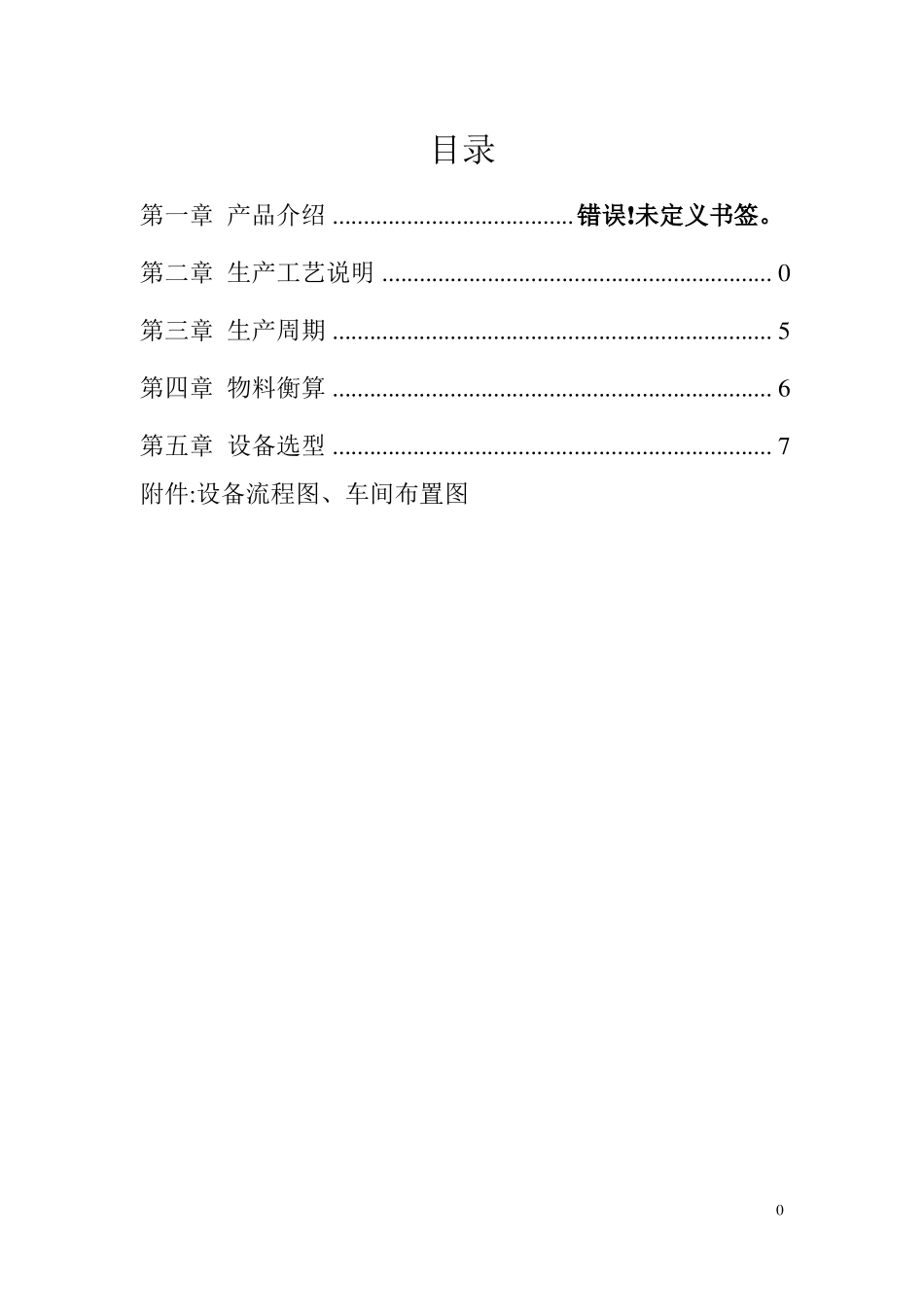

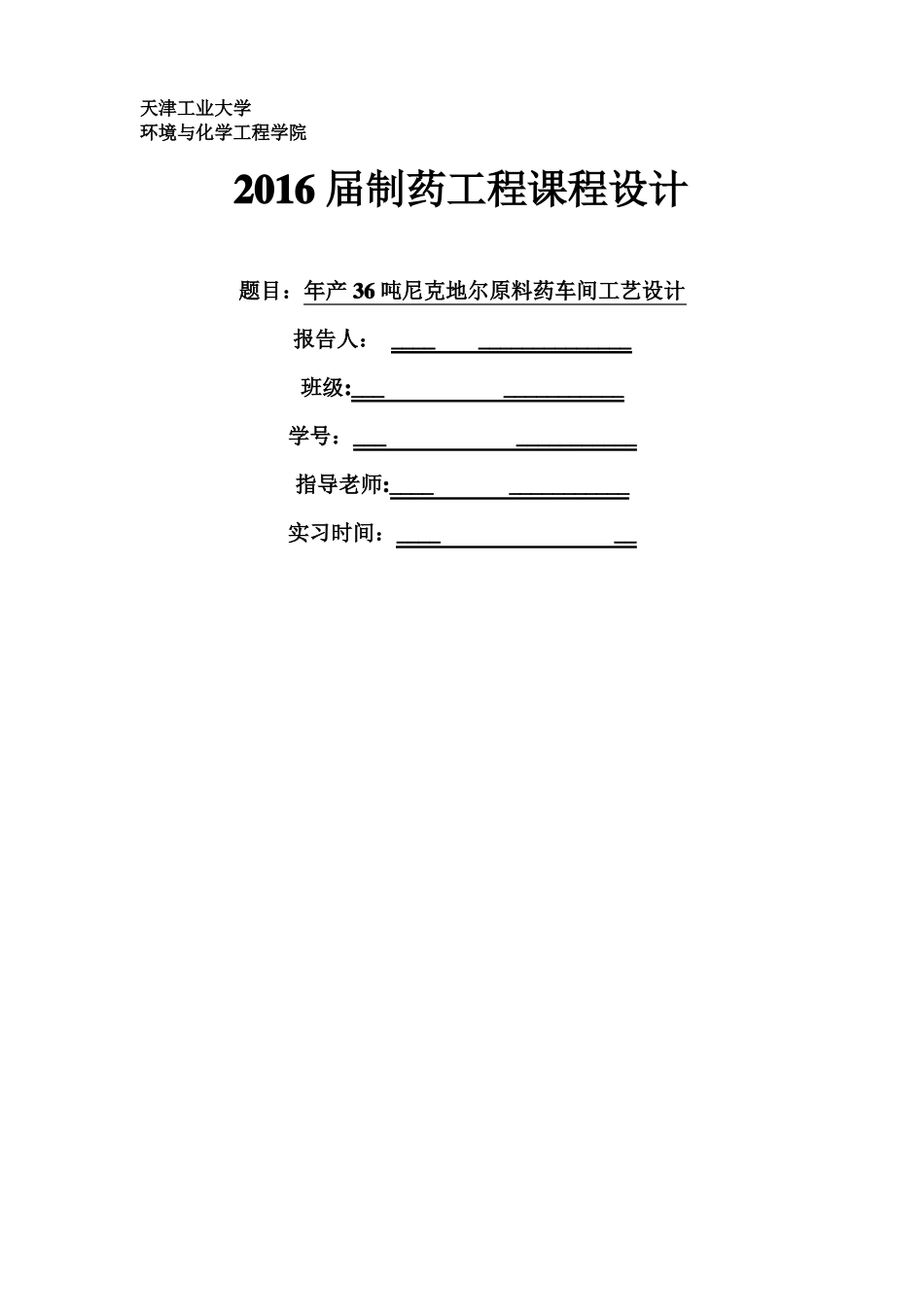

天津工业大学环境与化学工程学院2016届制药工程课程设计题目：年产36吨尼克地尔原料药车间工艺设计报告人：__________________班级:______________学号：______________指导老师:_______________实习时间：______目录第一章产品介绍.......................................错误!未定义书签。第二章生产工艺说明...............................................................0第三章生产周期.......................................................................5第四章物料衡算.......................................................................6第五章设备选型.......................................................................7附件:设备流程图、车间布置图0第一章产品介绍产品名称：尼可地尔英文名称:Nicorandil化学名:N-（2-羟乙基）烟酰胺硝酸酯生产规模：36t/a1。3产品名称及生产规模1.2产品规格物理性状：针状熔沸点：熔点92~93℃分子式:C8H9N3O4结构式:分子量：211。171。3产品的重要价值尼可地尔,又叫做烟浪丁，是一种硝酸酯类物质，可用于治疗缺血性心脏疾病。与硝酸甘油作用相似,但又有所不同。尼可地尔在细胞膜和线粒体水平选择性激活K+-ATP通道，促使冠状动脉和外周血管扩张，随后还原前、后负荷。而且该药物主要主要舒张小动脉，增开心肌及血管平滑肌细胞膜的钾通道,并且不具有耐药性。第二章生产工艺说明2.1产品合成方法合成本产品所需原料有烟酸、乙醇胺、无水乙醇、碳酸氢钠、发烟硝酸、乙醚、氯化亚砜、氯仿、碳酸钾、无水硫酸镁、乙醇依次经0历硝化反应、酰化反应和精制这三个步骤。产品生产主要反应如下：1.硝化反应:NH2CH2CH2OHNH2CH2CH2ONO2·HNO32.缩合反应HNO3NH2CH2CH2ONO2·HNO3+2.2生产工艺流程概述1.硝化反应将发烟硝酸通过计量罐置于带有夹套的反应釜中，通冷盐水冷却至-8℃搅拌，缓慢滴加氨基乙醇，滴加完毕，于0℃继续搅拌1h，减压蒸除过量硝酸，将剩余物倾入冷乙醚中，析出白色沉淀，抽滤至干，得产品2。合成烟酰氯盐酸盐反应将烟酸、氯化亚砜加入反应釜中，回流2h.减压蒸馏除去过量氯化亚砜,干燥，得产品粗品。3。缩合过程称量碳酸氢钠，从称量罐中加入水和氯仿，再分次加入加入上述粗品,氯仿置于反应釜中。用冰盐水冷却，搅拌，使温度不超过5’C，加毕，继续搅拌0。5h，转移至萃取罐中分出氯仿层，水层用氯仿提取，合并提取液和氯仿层，用10%碳酸钾溶液洗涤，水洗.无水硫酸镁干燥，过滤，4.精制过程1减压蒸除氯仿，用乙醚一乙醇（体积比1：1）重结晶,得产品。2。3生产流程图2.3.1硝化反应2。3.2合成烟酰氯盐酸盐反应硝化产物2。3。2缩合反应过程烟酰氯盐酸盐、硝化产物2。3.3精制过程粗品粗品2第三章生产周期3.1生产方式:间歇生产3。2各生产阶段耗时情况消耗时间/h硝化烟酰氯盐酸盐合成缩合反应精制120。5——其中硝化反应和烟酰氯盐酸盐的合成是分开进行的,故用于反应的总时间是2.5h，记精制以及中间流转过程消耗时间1.5h。所以生产一批产品所用时间是4h。一天可生产6批.3.3生产情况产品年产量:36t=36000kg平均每天产量：36000/300=120kg每批的产量：120/6=20kg3第四章物料衡算根据文献可知,硝化反应收率为86％，烟酰氯盐酸盐合成的收率是70％,缩合精制收率是71％。此外，由于文献中没有提及在各种设备以及转移过程中的损耗，且一般损耗较小,所以将其近似计入各给出的工序损耗内,所以总收率为：86%×70％×71％=42。742％3.1硝化反应反应方程式：NH2CH2CH2OHNH2CH2CH2ONO2·HNO361.0863170。083.2合成烟酰氯盐酸盐反应方程式：HNO3=123。11118.96178.0163。3缩合反应反应方程式+NH2CH2CH2ONO2·HNO3+170。08178.016211。1748根据文献可知：各工序进料出料如下所示：（1）硝化反应4进料物料名称氨基乙醇发烟硝酸乙醚规格≥99%98％无水质量比1w10w15。02w物料名称发烟硝酸乙醚氨基乙醇硝酸酯出料规格98％无水—-质量比8。95w15。02w2。32w进料计算：氨基乙醇：20÷42。742%=46。79kg体积46。79÷1020=0。04587m3=45。87L发烟硝酸：46.79×10÷1895=0。246913m3=246.91L乙醚：46.79×15。02÷713。4=0.985121m3=985。12...
