4混凝土现浇楼面裂缝的原因和防治措施VIP专享VIP免费

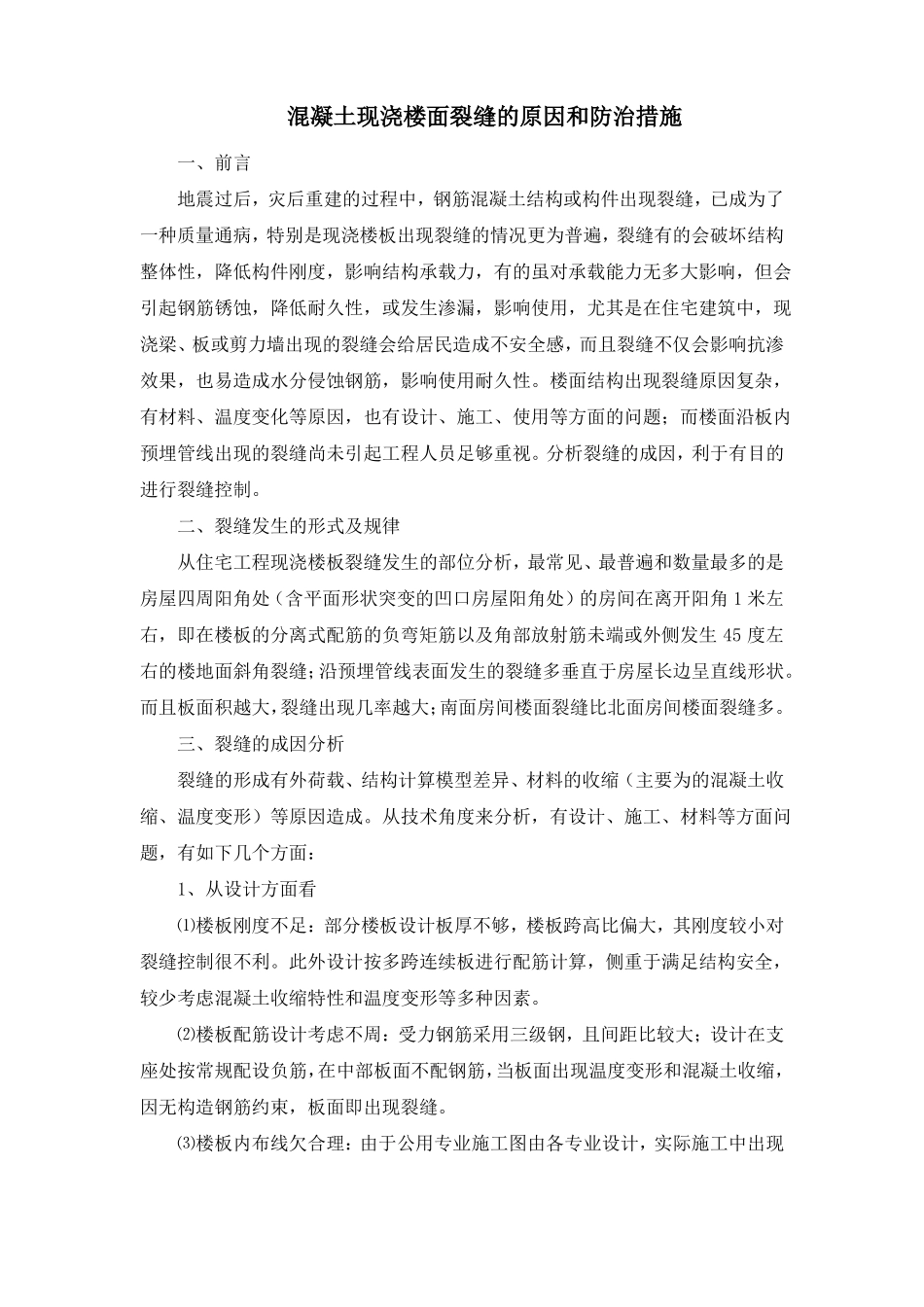

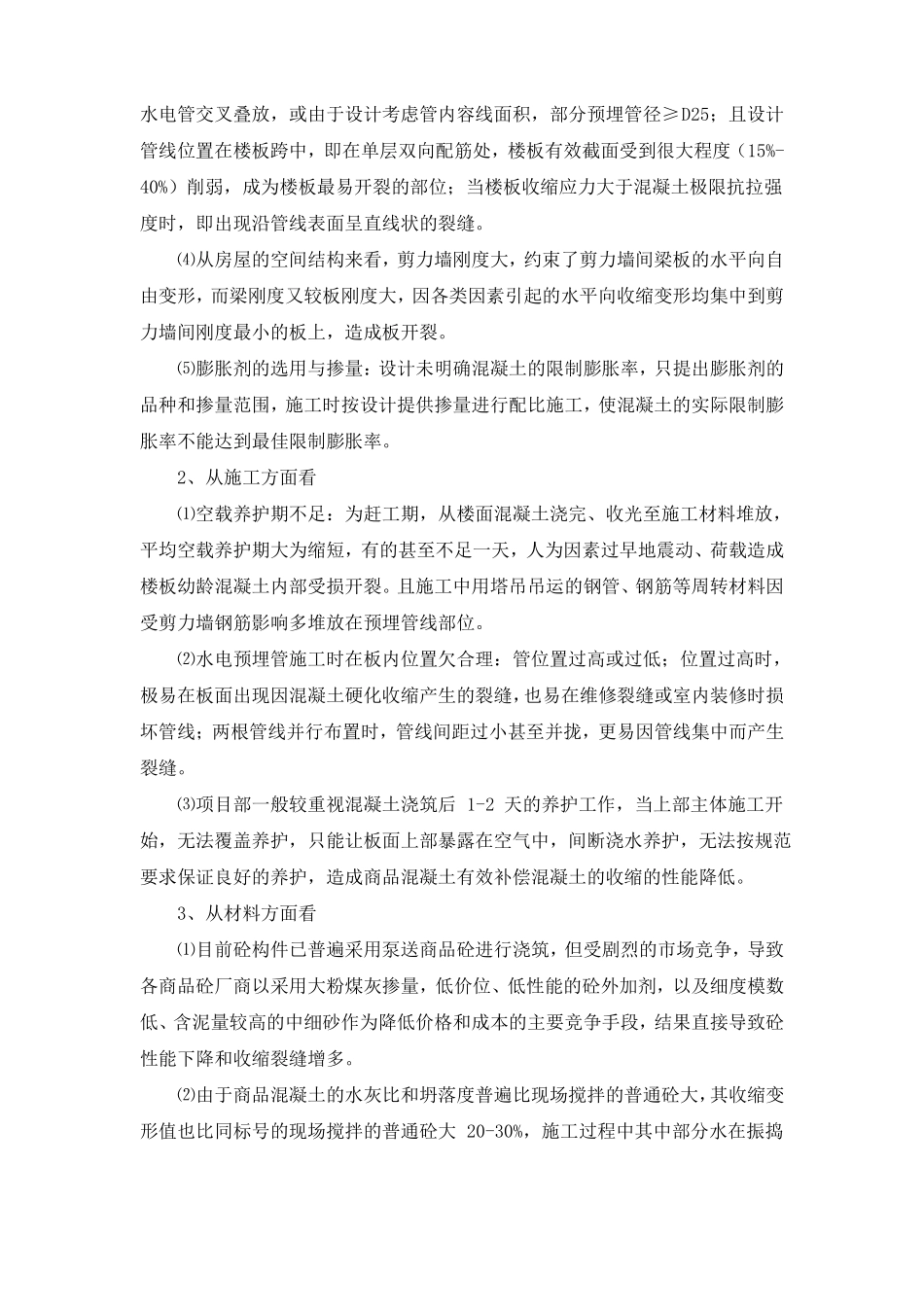

混凝土现浇楼面裂缝的原因和防治措施一、前言地震过后，灾后重建的过程中，钢筋混凝土结构或构件出现裂缝，已成为了一种质量通病，特别是现浇楼板出现裂缝的情况更为普遍，裂缝有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感，而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性。楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面的问题；而楼面沿板内预埋管线出现的裂缝尚未引起工程人员足够重视。分析裂缝的成因，利于有目的进行裂缝控制。二、裂缝发生的形式及规律从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝；沿预埋管线表面发生的裂缝多垂直于房屋长边呈直线形状。而且板面积越大，裂缝出现几率越大；南面房间楼面裂缝比北面房间楼面裂缝多。三、裂缝的成因分析裂缝的形成有外荷载、结构计算模型差异、材料的收缩（主要为的混凝土收缩、温度变形）等原因造成。从技术角度来分析，有设计、施工、材料等方面问题，有如下几个方面：1、从设计方面看⑴楼板刚度不足：部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。⑵楼板配筋设计考虑不周：受力钢筋采用三级钢，且间距比较大；设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。⑶楼板内布线欠合理：由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径≥D25；且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度（15%-40%）削弱，成为楼板最易开裂的部位；当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。⑷从房屋的空间结构来看，剪力墙刚度大，约束了剪力墙间梁板的水平向自由变形，而梁刚度又较板刚度大，因各类因素引起的水平向收缩变形均集中到剪力墙间刚度最小的板上，造成板开裂。⑸膨胀剂的选用与掺量：设计未明确混凝土的限制膨胀率，只提出膨胀剂的品种和掺量范围，施工时按设计提供掺量进行配比施工，使混凝土的实际限制膨胀率不能达到最佳限制膨胀率。2、从施工方面看⑴空载养护期不足：为赶工期，从楼面混凝土浇完、收光至施工材料堆放，平均空载养护期大为缩短，有的甚至不足一天，人为因素过早地震动、荷载造成楼板幼龄混凝土内部受损开裂。且施工中用塔吊吊运的钢管、钢筋等周转材料因受剪力墙钢筋影响多堆放在预埋管线部位。⑵水电预埋管施工时在板内位置欠合理：管位置过高或过低；位置过高时，极易在板面出现因混凝土硬化收缩产生的裂缝，也易在维修裂缝或室内装修时损坏管线；两根管线并行布置时，管线间距过小甚至并拢，更易因管线集中而产生裂缝。⑶项目部一般较重视混凝土浇筑后1-2天的养护工作，当上部主体施工开始，无法覆盖养护，只能让板面上部暴露在空气中，间断浇水养护，无法按规范要求保证良好的养护，造成商品混凝土有效补偿混凝土的收缩的性能降低。3、从材料方面看⑴目前砼构件已普遍采用泵送商品砼进行浇筑，但受剧烈的市场竞争，导致各商品砼厂商以采用大粉煤灰掺量，低价位、低性能的砼外加剂，以及细度模数低、含泥量较高的中细砂作为降低价格和成本的主要竞争手段，结果直接导致砼性能下降和收缩裂缝增多。⑵由于商品混凝土的水灰比和坍落度普遍比现场搅拌的普通砼大，其收缩变形值也比同标号的现场搅拌的普通砼大20-30%，施工过程中其中部分水在振捣时被游离出来，部分水与水泥结合成凝胶，相当大一部分为自由水仍留在混凝土孔隙中，成为混凝土干缩的隐患。楼板拆模后...
