3D玻璃盖板生产加工工艺流程VIP免费

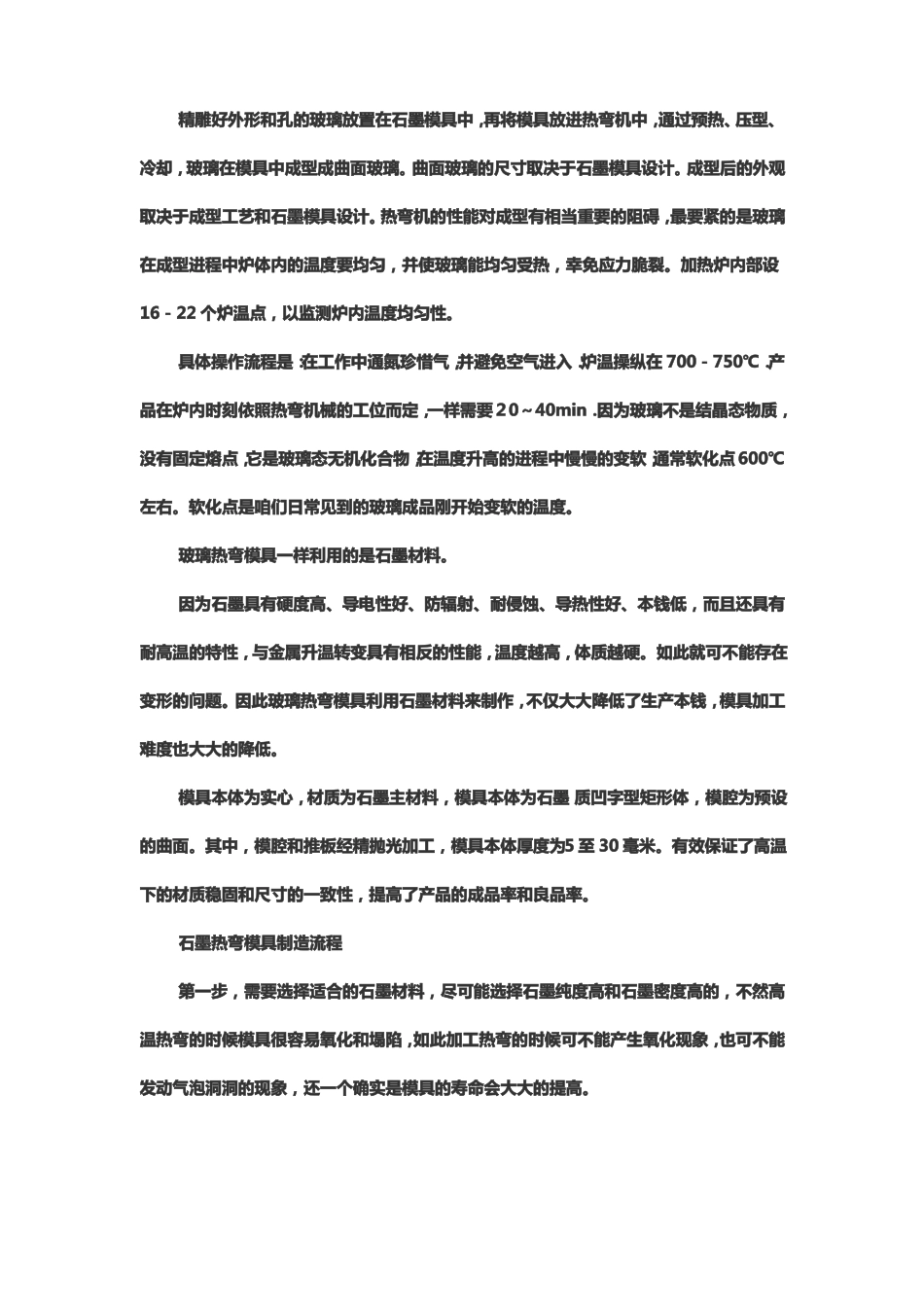

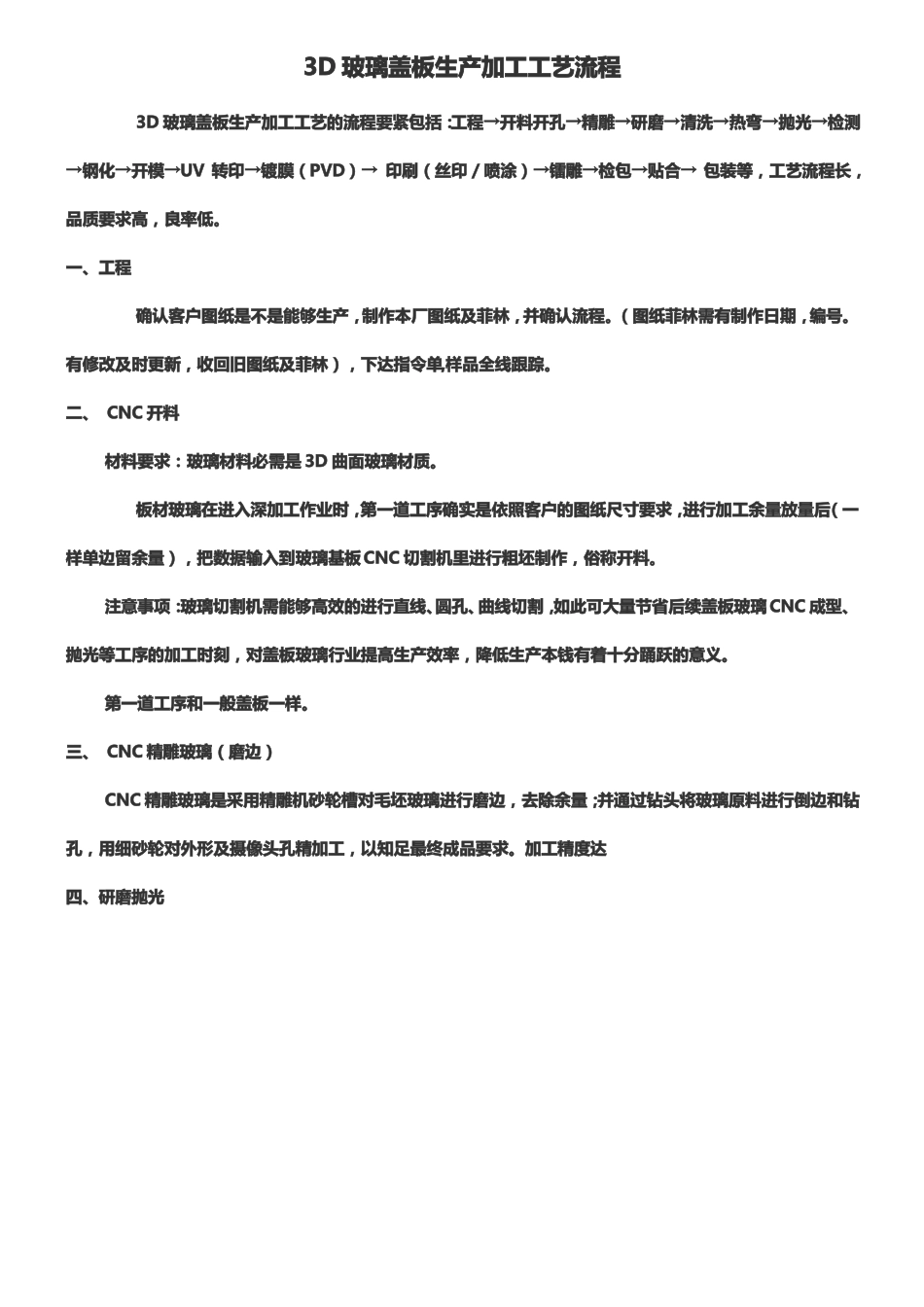

3D玻璃盖板生产加工工艺流程3D玻璃盖板生产加工工艺的流程要紧包括：工程→开料开孔→精雕→研磨→清洗→热弯→抛光→检测→钢化→开模→UV转印→镀膜（PVD）→印刷（丝印／喷涂）→镭雕→检包→贴合→包装等，工艺流程长，品质要求高，良率低。一、工程确认客户图纸是不是能够生产，制作本厂图纸及菲林，并确认流程。（图纸菲林需有制作日期，编号。有修改及时更新，收回旧图纸及菲林），下达指令单,样品全线跟踪。二、CNC开料材料要求：玻璃材料必需是3D曲面玻璃材质。板材玻璃在进入深加工作业时，第一道工序确实是依照客户的图纸尺寸要求，进行加工余量放量后（一样单边留余量），把数据输入到玻璃基板CNC切割机里进行粗坯制作，俗称开料。注意事项：玻璃切割机需能够高效的进行直线、圆孔、曲线切割，如此可大量节省后续盖板玻璃CNC成型、抛光等工序的加工时刻，对盖板玻璃行业提高生产效率，降低生产本钱有着十分踊跃的意义。第一道工序和一般盖板一样。三、CNC精雕玻璃（磨边）CNC精雕玻璃是采用精雕机砂轮槽对毛坯玻璃进行磨边，去除余量；并通过钻头将玻璃原料进行倒边和钻孔，用细砂轮对外形及摄像头孔精加工，以知足最终成品要求。加工精度达四、研磨抛光加入抛光粉，通过研具在必然压力下与加工面作复杂的相对运动，将玻璃原料磨至要求厚度，并抛光成表面镜面成效。五、清洗不同加工企业清洗工艺时段不同，一样在磨边以后需清洗，然后再次打磨抛光。要紧清洗掉表面残留废渣，一样采用超声波清洗。等离子体与固体表面发生反映能够分为物理反映（离子轰击）和化学反映，以介质阻挡放电DBD等离子技术对玻璃基片进行预处置，可引发玻璃藕片表面键后和基团显著转变，使基片表面硅氢基含量显著增加，同时亲水性增强，而表面并非会粗糙，从而能够有效的活化材料的表面六、热弯工艺热弯工艺是3D玻璃制程中最核心的工艺之一，也是难点之一。精雕好外形和孔的玻璃放置在石墨模具中，再将模具放进热弯机中，通过预热、压型、冷却，玻璃在模具中成型成曲面玻璃。曲面玻璃的尺寸取决于石墨模具设计。成型后的外观取决于成型工艺和石墨模具设计。热弯机的性能对成型有相当重要的阻碍，最要紧的是玻璃在成型进程中炉体内的温度要均匀，并使玻璃能均匀受热，幸免应力脆裂。加热炉内部设16－22个炉温点，以监测炉内温度均匀性。具体操作流程是：在工作中通氮珍惜气，并避免空气进入．炉温操纵在700－750℃．产品在炉内时刻依照热弯机械的工位而定，一样需要２0～40min．因为玻璃不是结晶态物质，没有固定熔点，它是玻璃态无机化合物，在温度升高的进程中慢慢的变软，通常软化点600℃左右。软化点是咱们日常见到的玻璃成品刚开始变软的温度。玻璃热弯模具一样利用的是石墨材料。因为石墨具有硬度高、导电性好、防辐射、耐侵蚀、导热性好、本钱低，而且还具有耐高温的特性，与金属升温转变具有相反的性能，温度越高，体质越硬。如此就可不能存在变形的问题。因此玻璃热弯模具利用石墨材料来制作，不仅大大降低了生产本钱，模具加工难度也大大的降低。模具本体为实心，材质为石墨主材料，模具本体为石墨质凹字型矩形体，模腔为预设的曲面。其中，模腔和推板经精抛光加工，模具本体厚度为5至30毫米。有效保证了高温下的材质稳固和尺寸的一致性，提高了产品的成品率和良品率。石墨热弯模具制造流程第一步，需要选择适合的石墨材料，尽可能选择石墨纯度高和石墨密度高的，不然高温热弯的时候模具很容易氧化和塌陷，如此加工热弯的时候可不能产生氧化现象，也可不能发动气泡洞洞的现象，还一个确实是模具的寿命会大大的提高。第二步．石墨材料在切料房切好了以后进入CNC电脑锣加工中心迚行成型雕刻，碳素CNC电脑锣需加工速度快，精度高。此种模具热压出来的产品精度，是能够达到新品发布会上发布的的热弯加工精度的。第三步．模具成型以后就可以够够够拿到抛光机上进行最后的石墨抛光，抛光完成，通过三次元检测仪尺寸查验，即可投入生产。从3D玻璃热弯机的要紧供给商，要紧集中在东莞与深圳，其中，东莞有10家左右，深圳有20多家。七、双面扫光玻璃经热弯后，产品表面须经抛光。采用羊绒轮，通...
