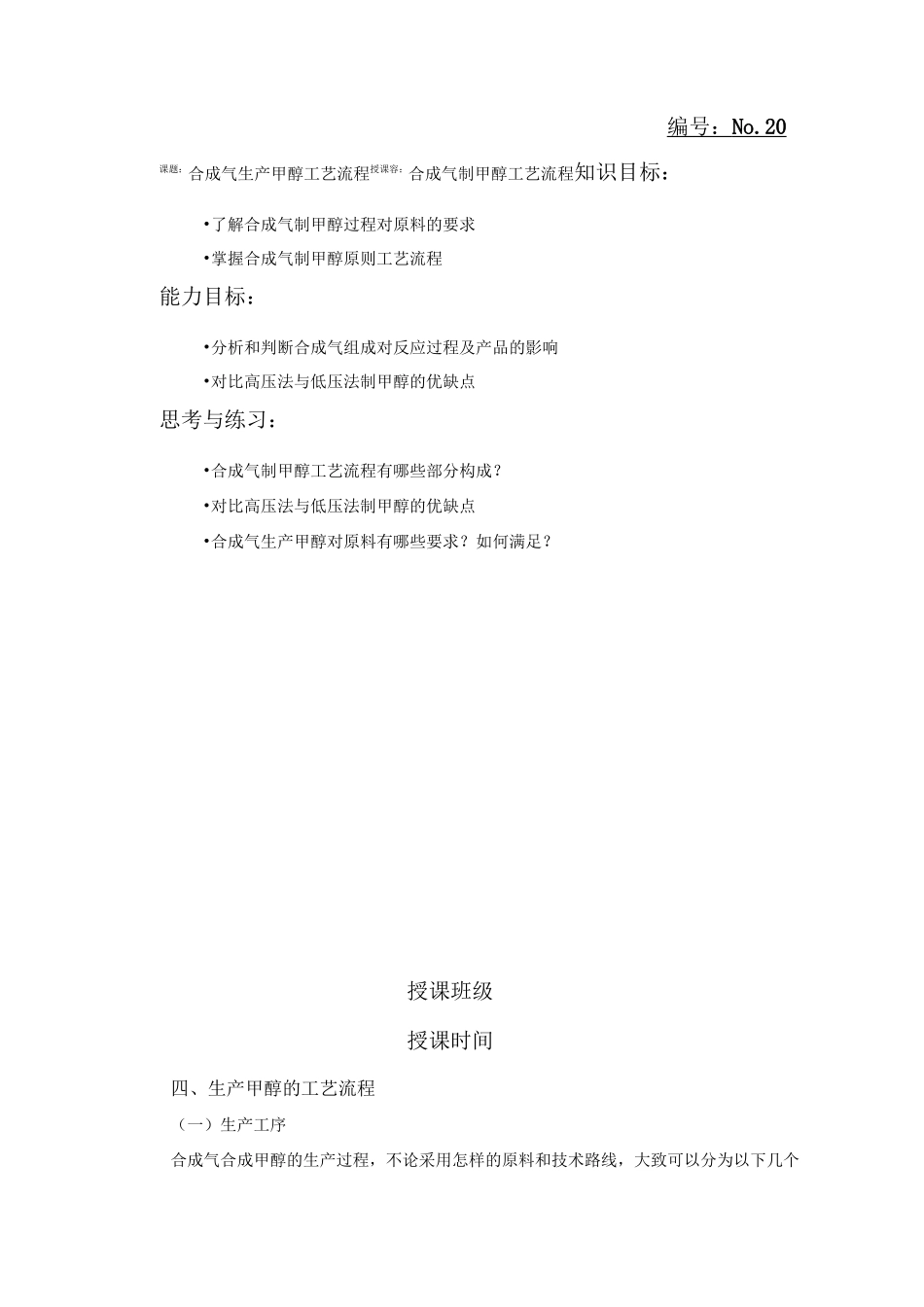

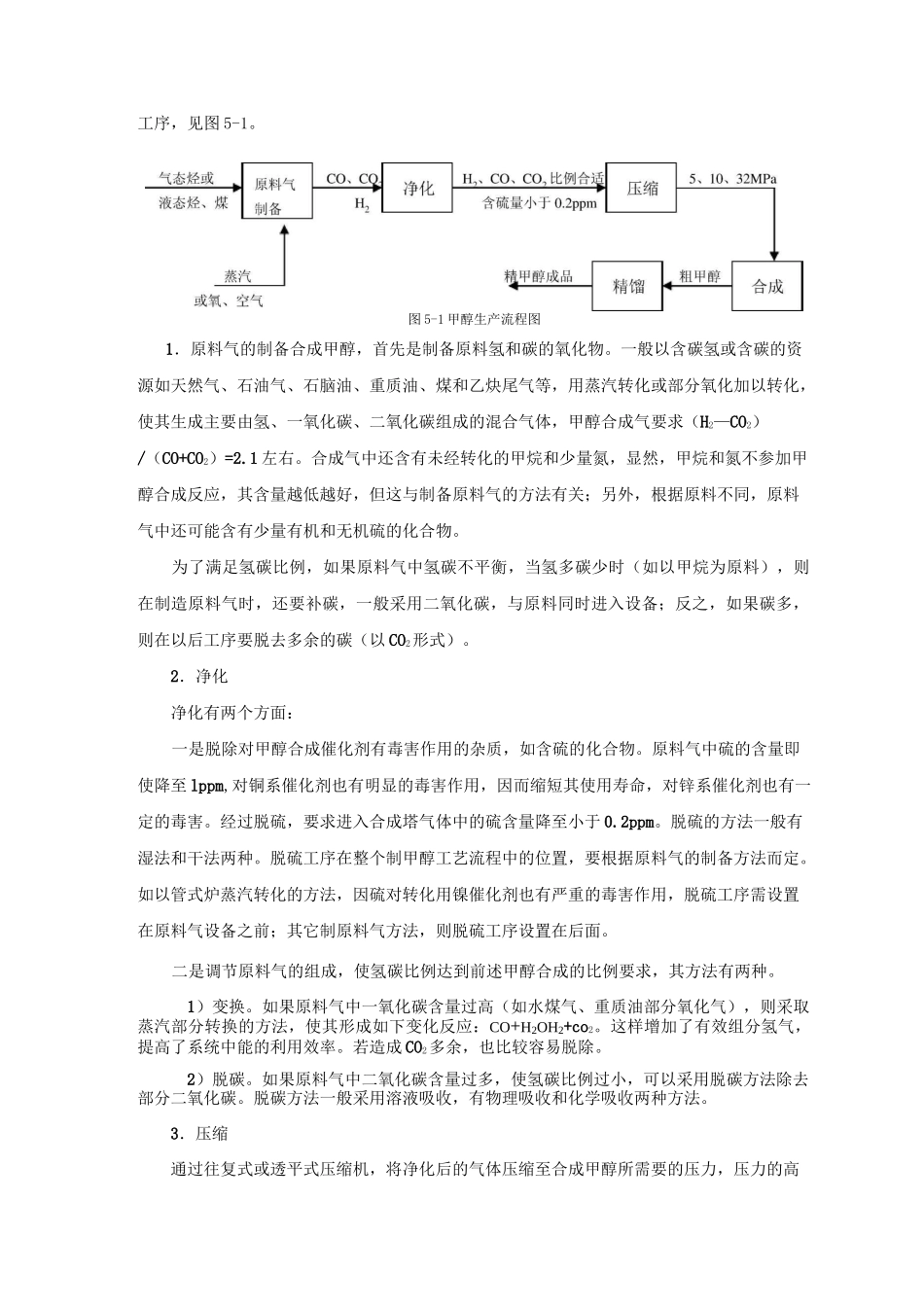

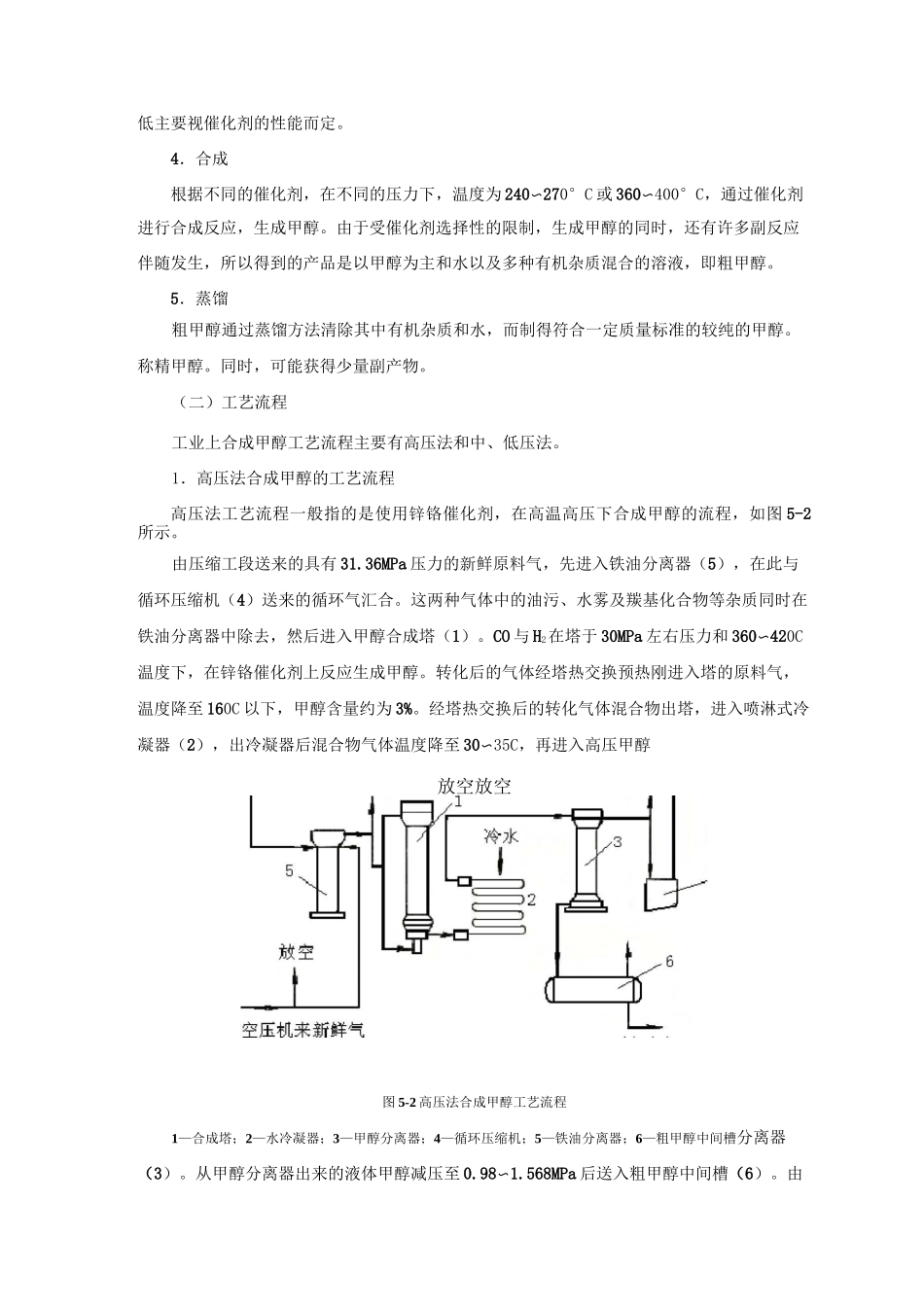

编号：No.20课题：合成气生产甲醇工艺流程授课容：合成气制甲醇工艺流程知识目标：•了解合成气制甲醇过程对原料的要求•掌握合成气制甲醇原则工艺流程能力目标：•分析和判断合成气组成对反应过程及产品的影响•对比高压法与低压法制甲醇的优缺点思考与练习：•合成气制甲醇工艺流程有哪些部分构成？•对比高压法与低压法制甲醇的优缺点•合成气生产甲醇对原料有哪些要求？如何满足？授课班级授课时间四、生产甲醇的工艺流程（一）生产工序合成气合成甲醇的生产过程，不论采用怎样的原料和技术路线，大致可以分为以下几个工序，见图5-1。图5-1甲醇生产流程图1．原料气的制备合成甲醇，首先是制备原料氢和碳的氧化物。一般以含碳氢或含碳的资源如天然气、石油气、石脑油、重质油、煤和乙炔尾气等，用蒸汽转化或部分氧化加以转化，使其生成主要由氢、一氧化碳、二氧化碳组成的混合气体，甲醇合成气要求（H2—CO2）/（CO+CO2）=2.1左右。合成气中还含有未经转化的甲烷和少量氮，显然，甲烷和氮不参加甲醇合成反应，其含量越低越好，但这与制备原料气的方法有关；另外，根据原料不同，原料气中还可能含有少量有机和无机硫的化合物。为了满足氢碳比例，如果原料气中氢碳不平衡，当氢多碳少时（如以甲烷为原料），则在制造原料气时，还要补碳，一般采用二氧化碳，与原料同时进入设备；反之，如果碳多，则在以后工序要脱去多余的碳（以CO2形式）。2．净化净化有两个方面：一是脱除对甲醇合成催化剂有毒害作用的杂质，如含硫的化合物。原料气中硫的含量即使降至lppm,对铜系催化剂也有明显的毒害作用，因而缩短其使用寿命，对锌系催化剂也有一定的毒害。经过脱硫，要求进入合成塔气体中的硫含量降至小于0.2ppm。脱硫的方法一般有湿法和干法两种。脱硫工序在整个制甲醇工艺流程中的位置，要根据原料气的制备方法而定。如以管式炉蒸汽转化的方法，因硫对转化用镍催化剂也有严重的毒害作用，脱硫工序需设置在原料气设备之前；其它制原料气方法，则脱硫工序设置在后面。二是调节原料气的组成，使氢碳比例达到前述甲醇合成的比例要求，其方法有两种。1）变换。如果原料气中一氧化碳含量过高（如水煤气、重质油部分氧化气），则采取蒸汽部分转换的方法，使其形成如下变化反应：CO+H2OH2+co2。这样增加了有效组分氢气，提高了系统中能的利用效率。若造成CO2多余，也比较容易脱除。2）脱碳。如果原料气中二氧化碳含量过多，使氢碳比例过小，可以采用脱碳方法除去部分二氧化碳。脱碳方法一般采用溶液吸收，有物理吸收和化学吸收两种方法。3．压缩通过往复式或透平式压缩机，将净化后的气体压缩至合成甲醇所需要的压力，压力的高低主要视催化剂的性能而定。4．合成根据不同的催化剂，在不同的压力下，温度为240〜270°C或360〜400°C，通过催化剂进行合成反应，生成甲醇。由于受催化剂选择性的限制，生成甲醇的同时，还有许多副反应伴随发生，所以得到的产品是以甲醇为主和水以及多种有机杂质混合的溶液，即粗甲醇。5．蒸馏粗甲醇通过蒸馏方法清除其中有机杂质和水，而制得符合一定质量标准的较纯的甲醇。称精甲醇。同时，可能获得少量副产物。（二）工艺流程工业上合成甲醇工艺流程主要有高压法和中、低压法。1．高压法合成甲醇的工艺流程高压法工艺流程一般指的是使用锌铬催化剂，在高温高压下合成甲醇的流程，如图5-2所示。由压缩工段送来的具有31.36MPa压力的新鲜原料气，先进入铁油分离器（5），在此与循环压缩机（4）送来的循环气汇合。这两种气体中的油污、水雾及羰基化合物等杂质同时在铁油分离器中除去，然后进入甲醇合成塔（1）。CO与H2在塔于30MPa左右压力和360〜420C温度下，在锌铬催化剂上反应生成甲醇。转化后的气体经塔热交换预热刚进入塔的原料气，温度降至160C以下，甲醇含量约为3%。经塔热交换后的转化气体混合物出塔，进入喷淋式冷凝器（2），出冷凝器后混合物气体温度降至30〜35C，再进入高压甲醇放空放空图5-2高压法合成甲醇工艺流程1—合成塔；2—水冷凝器；3—甲醇分离器；4—循环压缩机；5—铁油分离器；6—粗甲醇中间槽分离器（3）。从甲醇分离器出来的液体甲醇减压至0.98〜...
