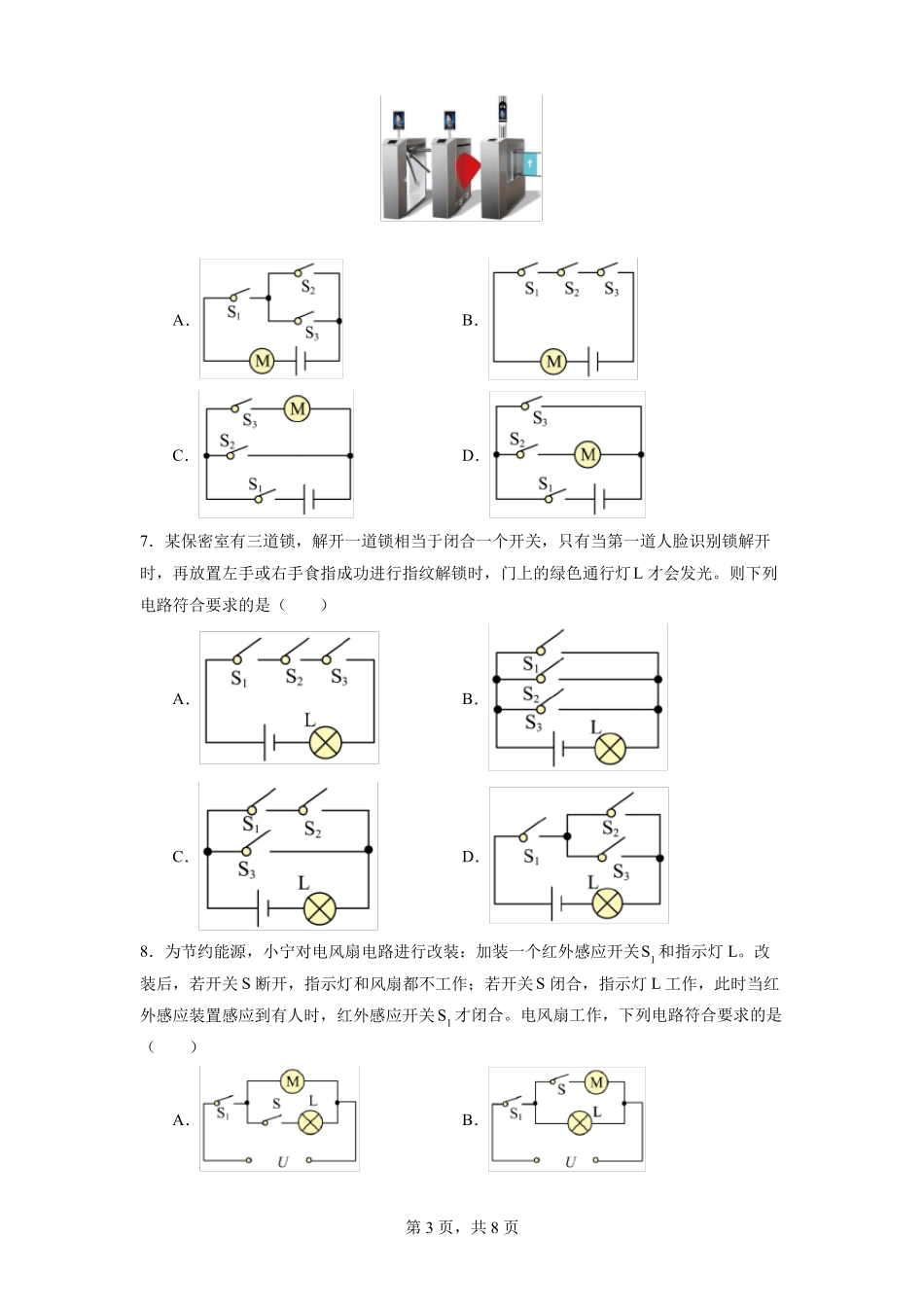

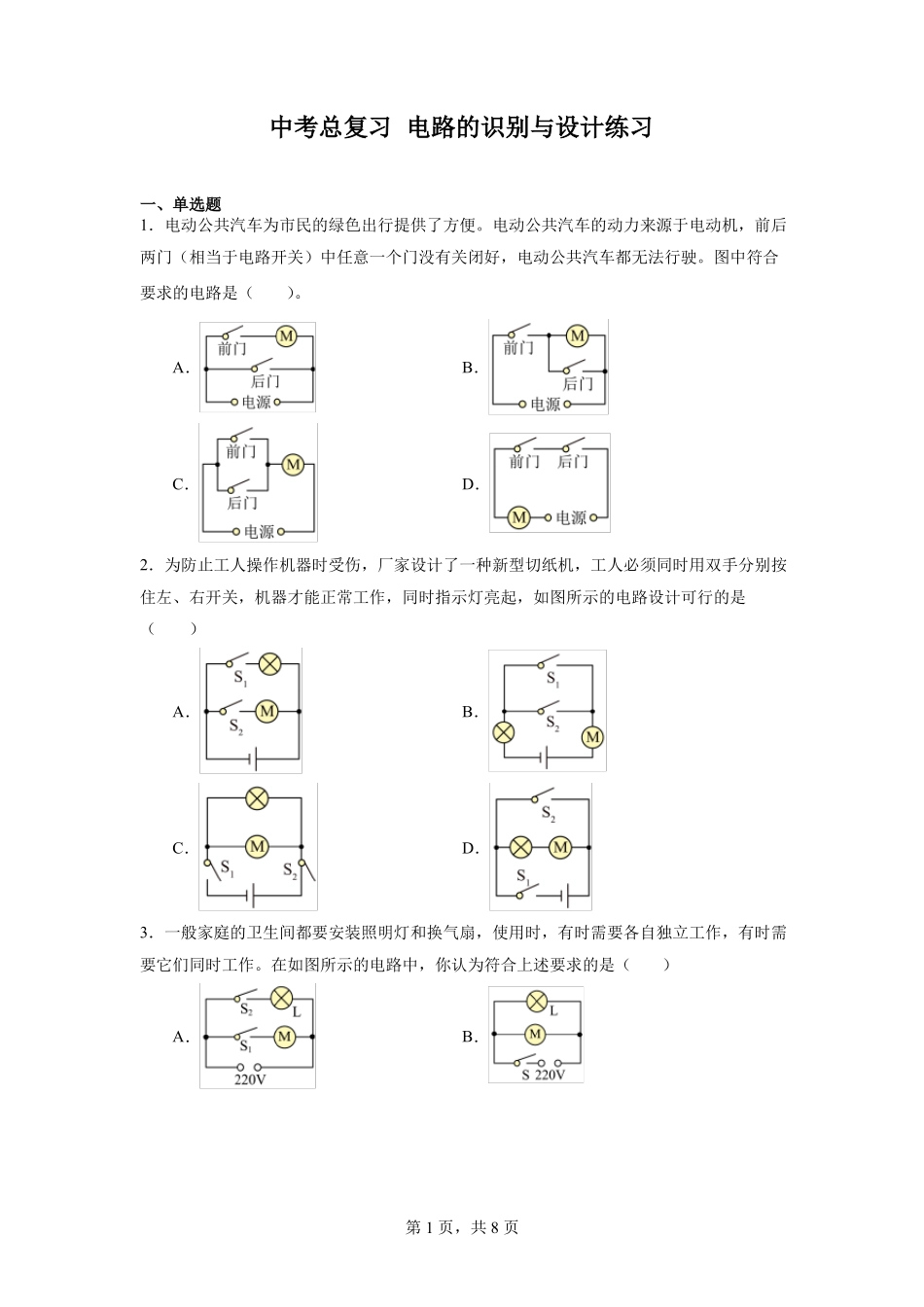

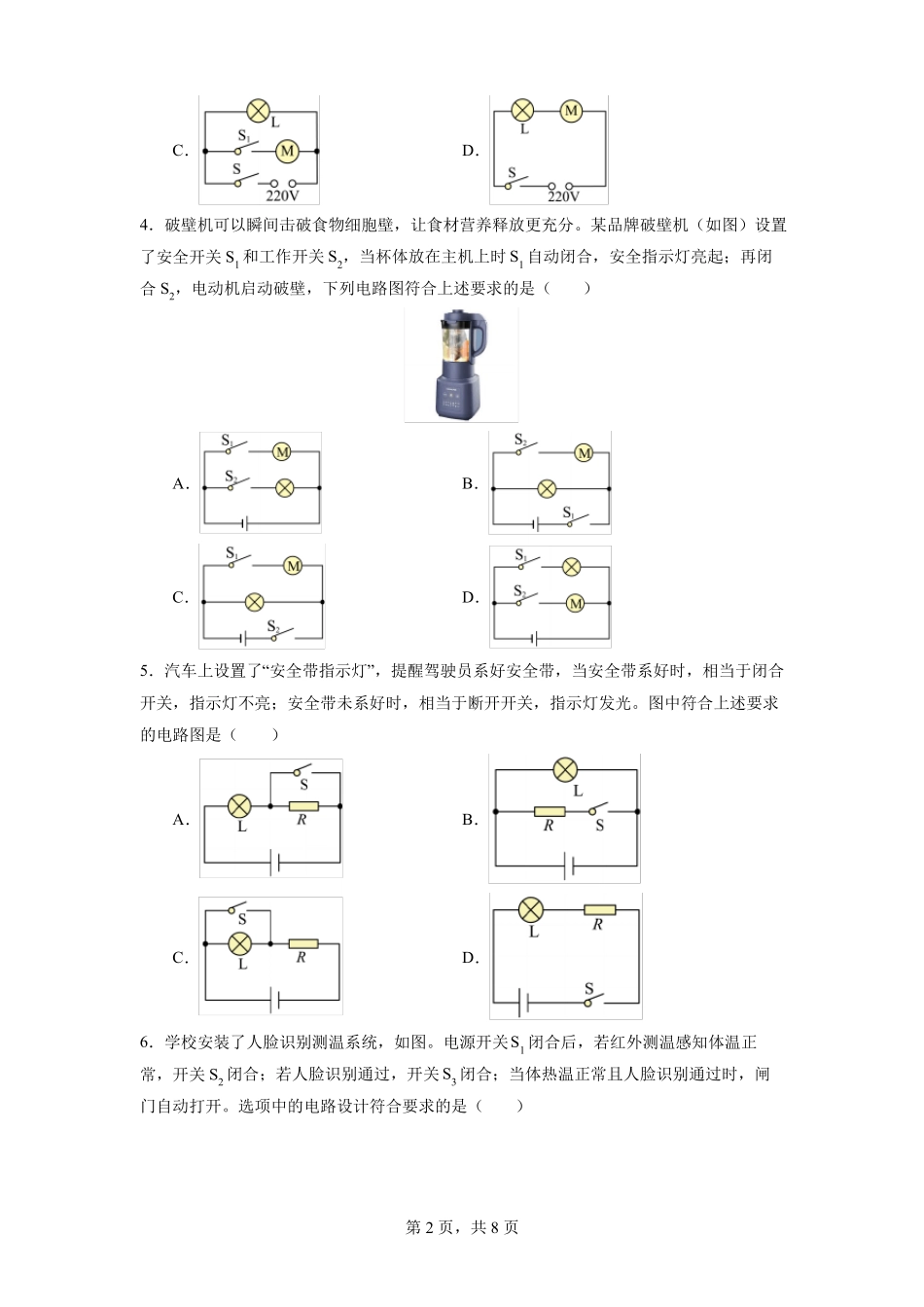

中考总复习电路的识别与设计练习一、单选题1．电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（）。A．B．C．D．2．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A．B．C．D．3．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。在如图所示的电路中，你认为符合上述要求的是（）A．B．第1页，共8页C．D．4．破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（）A．B．C．D．5．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带，当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是（）A．B．C．D．6．学校安装了人脸识别测温系统，如图。电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体热温正常且人脸识别通过时，闸门自动打开。选项中的电路设计符合要求的是（）第2页，共8页A．B．C．D．7．某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。则下列电路符合要求的是（）A．B．C．D．8．为节约能源，小宁对电风扇电路进行改装：加装一个红外感应开关S1和指示灯L。改装后，若开关S断开，指示灯和风扇都不工作；若开关S闭合，指示灯L工作，此时当红外感应装置感应到有人时，红外感应开关S1才闭合。电风扇工作，下列电路符合要求的是（）A．B．第3页，共8页C．D．9．常用智能手机是通过指纹开关S1或密码开关S2来解锁的。任一方式解锁前S3是闭合的，当任一方式3次解锁失败后，开关S3就会断开而暂停手机解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（）A．B．C．D．10．某品牌电动车刹车时，电动机必须断电，否则会引发事故。电动车左右两刹车手柄开关分别为S1、S2，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。下列电路设计符合要求的是（）A．B．C．D．11．喜爱创新发明的小乐同学设计了一个检测5G高铁轨道螺丝松动的报警方案，其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯L亮起而发出警报，提醒工人及时修理。图中符合题意的电路图是（）A．B．第4页，共8页C．D．12．小区安装的丰巢易邮柜，可通过输入密码来闭合“密码开关”S1，也可通过扫码闭合“感应开关”S2来接通电路打开门锁，以下简化电路符合要求的是（）A．B．C．D．13．共享单车在完成使用后，需要将车上锁以便确认还车，同学们观察到有些共享单车没有上锁，于是想设计一个提醒锁车的电路。要求：当车的支架支起（开关S1闭合）时，蜂鸣器响，提醒锁车；当车上锁（开关S2闭合）后，蜂鸣器停止发声。如图中符合要求的是（）A．B．C．D．14．常用家庭智能指纹锁是通过密码开关S1或指纹开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3会断开而暂停指纹锁解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用电动机模拟指纹锁解锁成功，则符合要求的模拟电路是（）第5页，共8页A．B．C．D．15．自动电压力锅已经逐步取代传统压力锅，其智能化的控温、控压设计大大提高了使用的安全性。当锅内压强过大或温度过高时，发热器都会停止工作。已知：压强过大时开关S过压会自动断开，温度过高时开关S过热会自动断开。图中反映了该自动压力锅原理的电路图是（）A．B．C．D．16．台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别用S1、L1表示，台灯...
