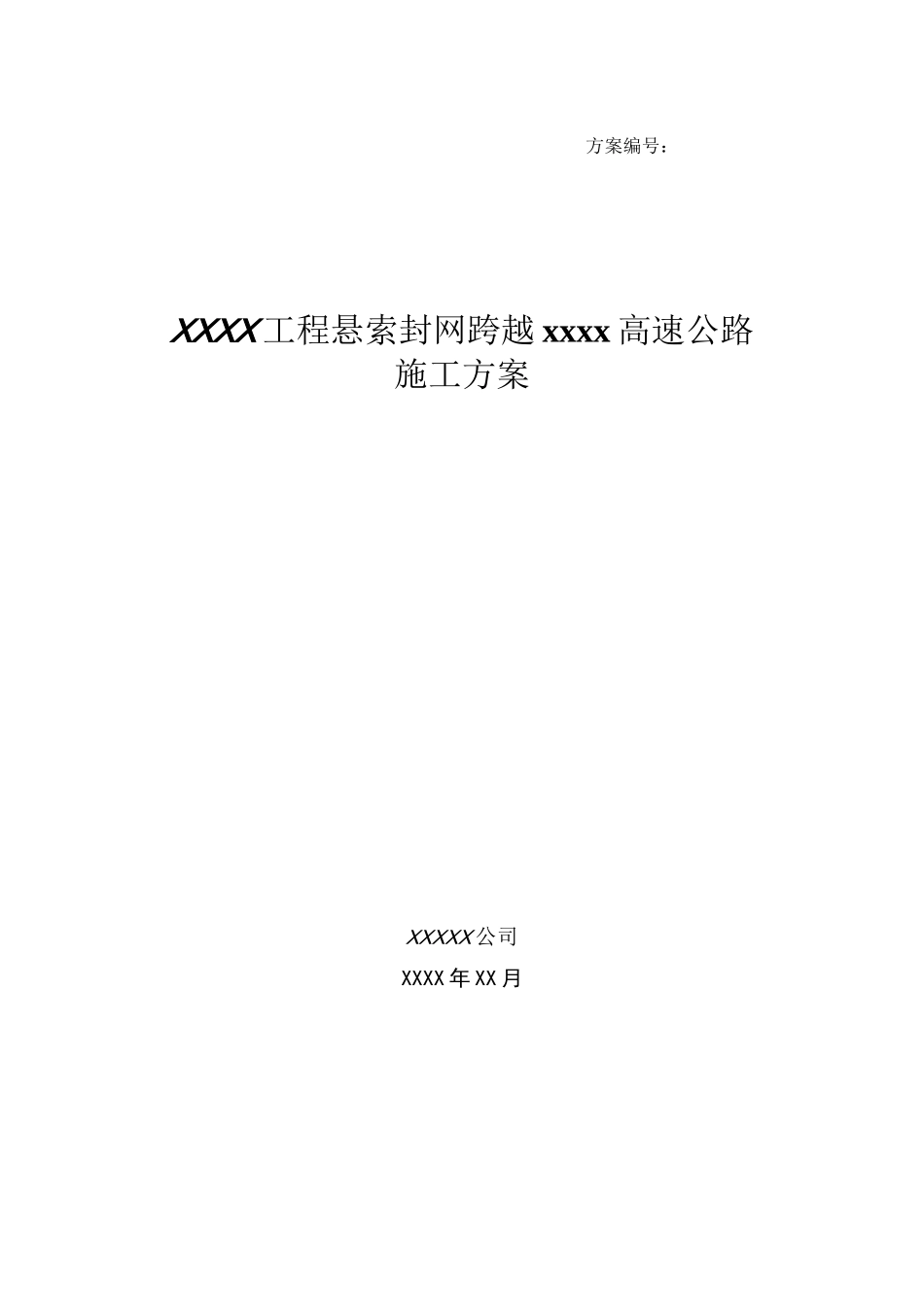

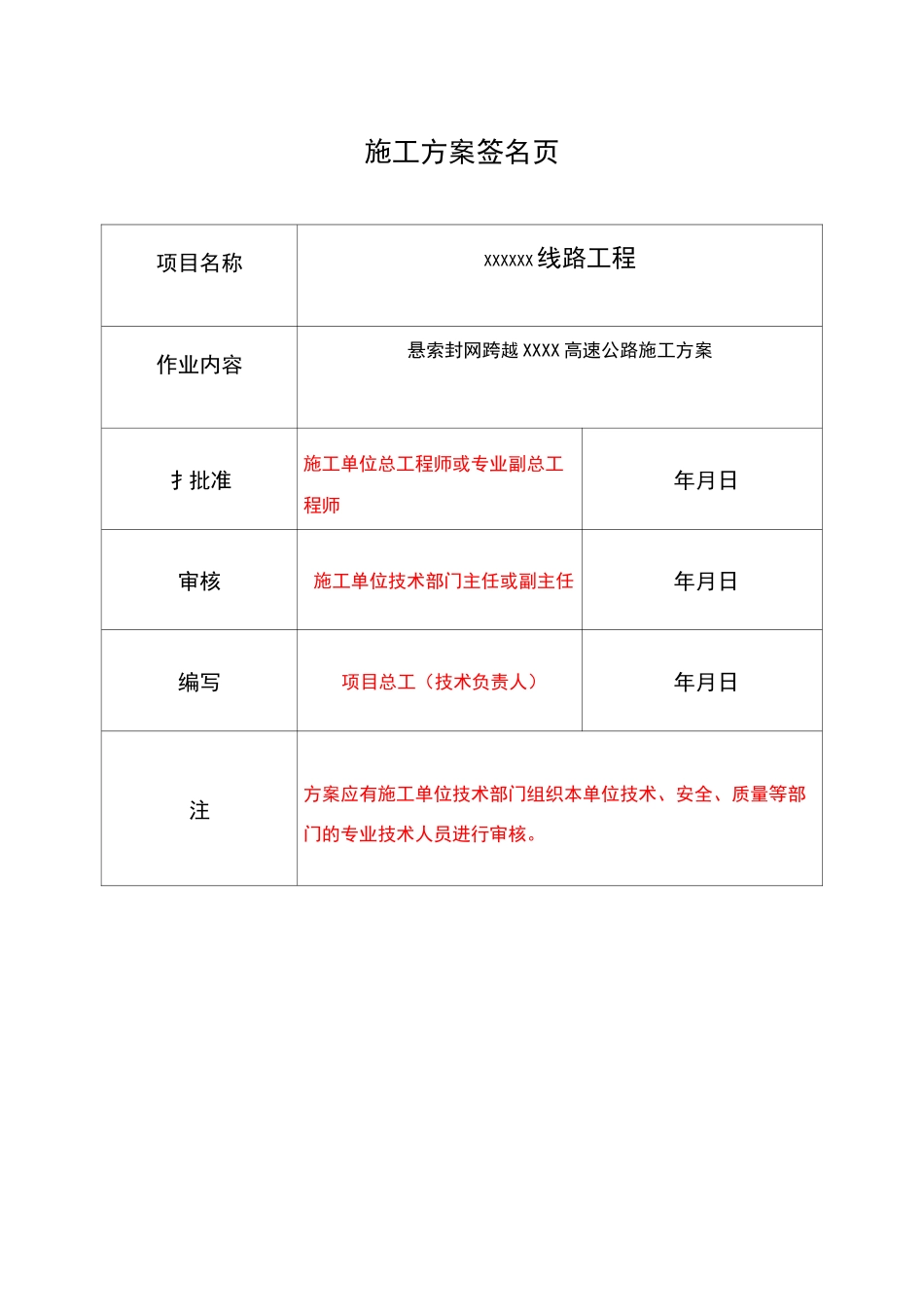

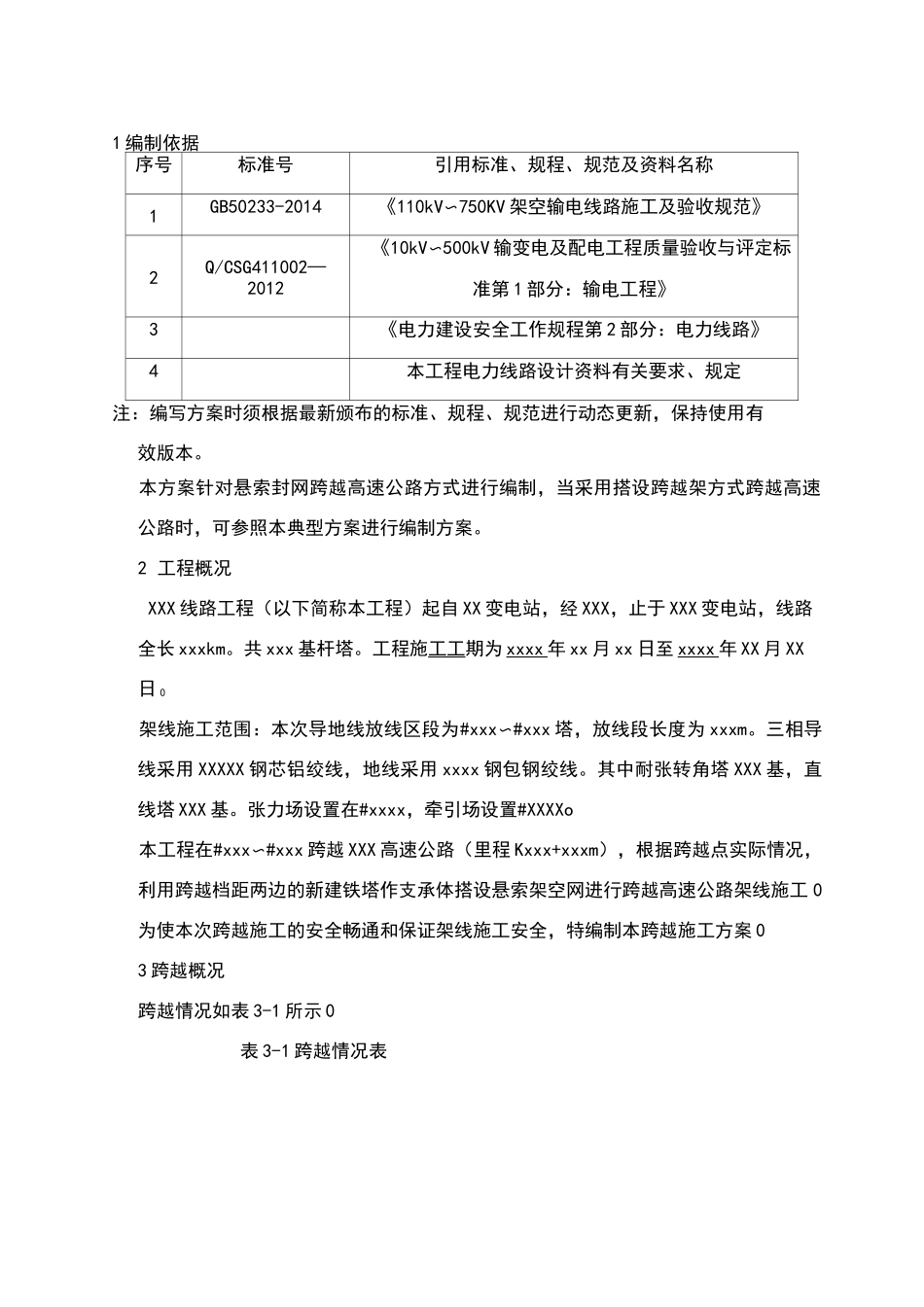

方案编号：XXXX工程悬索封网跨越xxxx高速公路施工方案XXXXX公司XXXX年XX月施工方案签名页项目名称XXXXXX线路工程作业内容悬索封网跨越XXXX高速公路施工方案扌批准施工单位总工程师或专业副总工程师年月日审核施工单位技术部门主任或副主任年月日编写项目总工（技术负责人）年月日注方案应有施工单位技术部门组织本单位技术、安全、质量等部门的专业技术人员进行审核。1编制依据序号标准号引用标准、规程、规范及资料名称1GB50233-2014《110kV〜750KV架空输电线路施工及验收规范》2Q/CSG411002—2012《10kV〜500kV输变电及配电工程质量验收与评定标准第1部分：输电工程》3《电力建设安全工作规程第2部分：电力线路》4本工程电力线路设计资料有关要求、规定注：编写方案时须根据最新颁布的标准、规程、规范进行动态更新，保持使用有效版本。本方案针对悬索封网跨越高速公路方式进行编制，当采用搭设跨越架方式跨越高速公路时，可参照本典型方案进行编制方案。2工程概况XXX线路工程（以下简称本工程）起自XX变电站，经XXX，止于XXX变电站，线路全长xxxkm。共xxx基杆塔。工程施工工期为xxxx年xx月xx日至xxxx年XX月XX日0架线施工范围：本次导地线放线区段为#xxx〜#xxx塔，放线段长度为xxxm。三相导线采用XXXXX钢芯铝绞线，地线采用xxxx钢包钢绞线。其中耐张转角塔XXX基，直线塔XXX基。张力场设置在#xxxx，牵引场设置#XXXXo本工程在#xxx〜#xxx跨越XXX高速公路（里程Kxxx+xxxm），根据跨越点实际情况，利用跨越档距两边的新建铁塔作支承体搭设悬索架空网进行跨越高速公路架线施工0为使本次跨越施工的安全畅通和保证架线施工安全，特编制本跨越施工方案03跨越概况跨越情况如表3-1所示0表3-1跨越情况表运行至70°C时，线弧垂最低点距面的垂直距离xxx序号跨越线路杆塔号被跨越物名称被跨越里程距铁丝网最小水平距离/最近塔导线到被跨越物高度（70C）跨越点交叉角1#xxx〜#xxxxxxx高速路Kxxx+xxxmxxxm/#xxxxxxmxx°XX’跨越情况平断面简图Xxxx咼速公Kxxx+xxxm#xx#xx图3-2交叉点现场断面图电话：xxxxxxxxx电话：xxxxxxxxx3施工组织措施施工组织结构工作负责人：xxx技术负责人：xxx安全负责人：xxx工作班人员：技工XX人，辅助工XX人，共XX人。职责：工作负责人：负责组织、指挥工作班人员安全开展各项工作，完成本工程项目。技术负责人：负责对本项工作提出技术方案并协助工作负责人解决技术问题。安全负责人：负责对现场的安全情况进行监督，及时制止违反安规等规章制度的行为和现象。施工人员：服从工作负责人的指挥，按照施工工艺标准按时完成工作负责人所安排的工作。施工组织分工杆号#XXX#XXX#XXX#XXX#XXX#XXX#XXX护线负责人安全监护人4施工技术措施保证安全的技术措施4.1.1悬索架空网搭设的实际高度必须考虑封网有弛度后封顶网最低点与高速公路的路面满足安全距离。4.1.2申请对高速公路进行临时管制，通知交警对交通进行临时管制后，展放悬索封顶网的初级导引绳。4.1.3悬索封顶网的初级导引绳升空后，放可恢复交通正常运行。4.1.4悬索封顶网导引绳的各级绳索跨越过高速公路上方后，绳索的两端必须设置二道保险。4.1.5在悬索封顶网封网后，方可进行展放导地线初级引绳及各级绳索的倒换。4.1.6任何时候都不得把工具、材料摆放在高速公路路面上，人员不得任意横穿高速公路。施工步骤及方法4.2.1施工准备。4.2.2临时横担吊装。4.2.3承载悬索安装。4.2.4封顶网安装。4.2.5悬索跨越架检查验收。4.2.6导线展放及附件安装。4.2.7悬索跨越架的拆除。各单位根据具体施工操作方法具体细化描述，可参照以下内容进行完善：4.2.1施工准备4.2.1.1会同技术、安全部门对跨越点现场进行实地踏勘，在确定跨越方案后，由技术部门负责对跨越现场的被跨越物距离及高程进行测量，绘制平断面示意图。4.2.1.2根据现场实际编写好施工方案后，由项目部与高速公路管理单位联系，并办理相关跨越许可手续。材料供应部门根据方案组织材料进场工作。4.2.1.3技术部门负责对参加跨越施工的施工人员进行安全、技术交底。对施工方法、工艺流程、安全环境因素进行详细的讲解,特别是安全风险及预防措施。4.2.1.4技术、安全部门负责...
