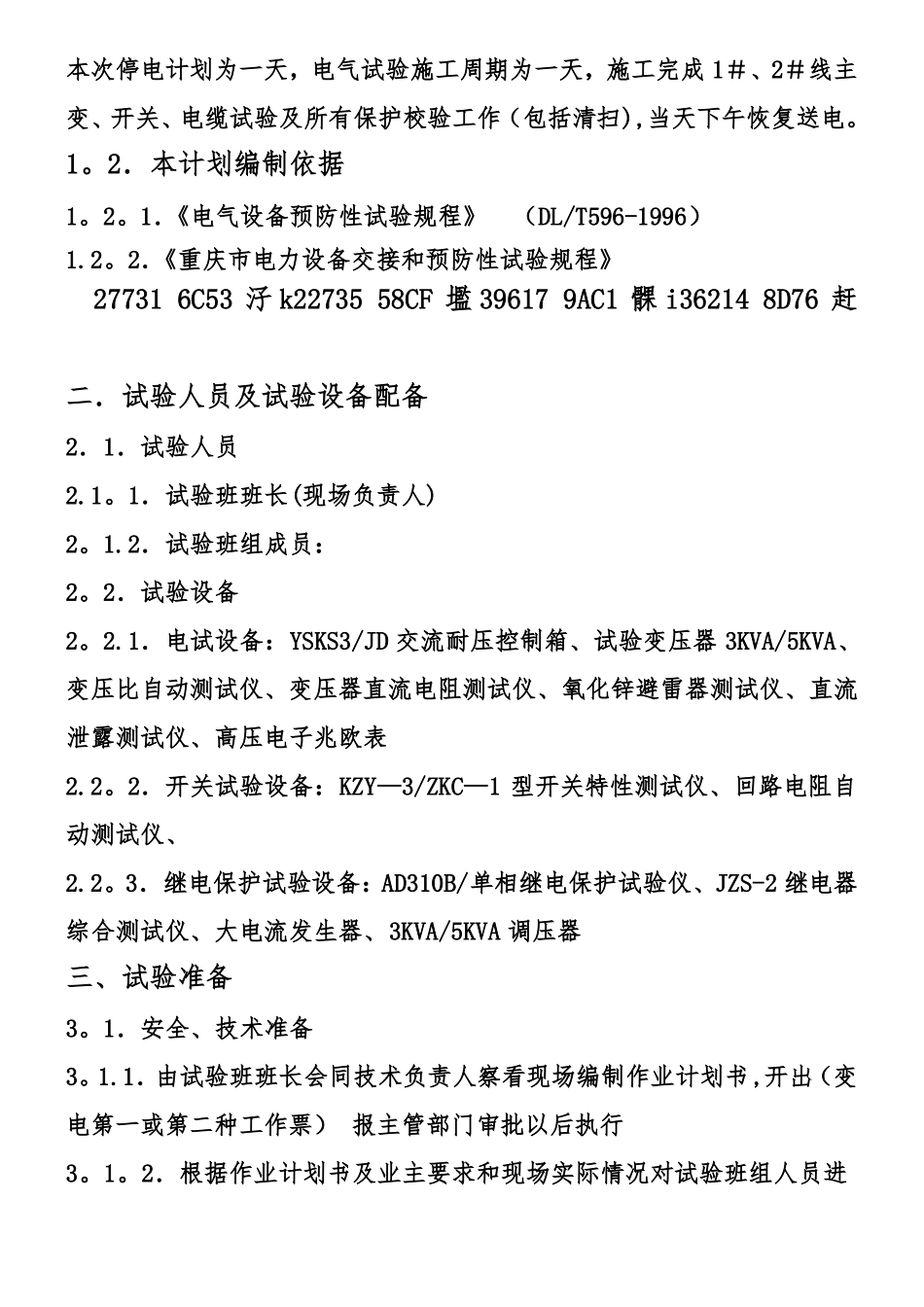

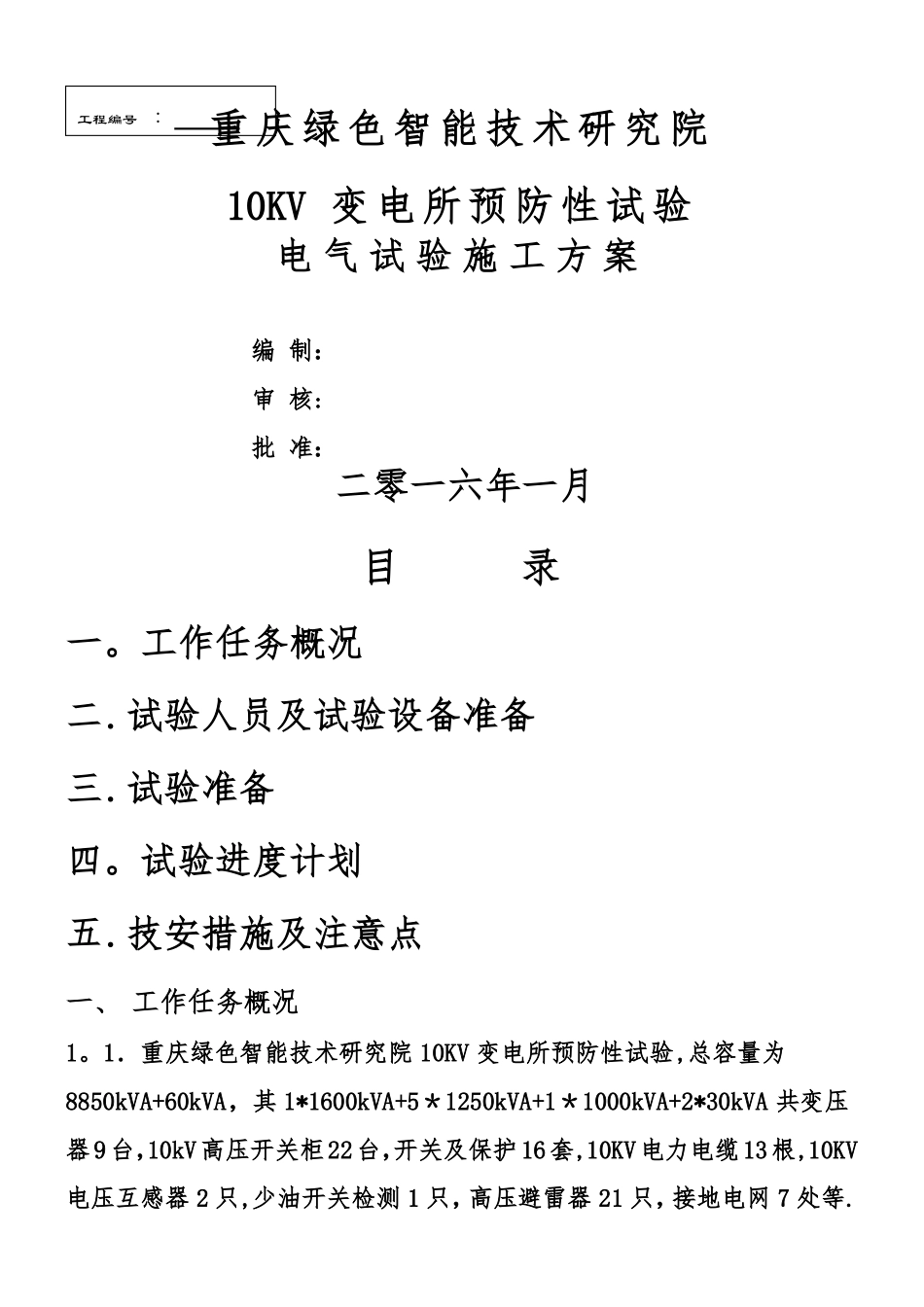

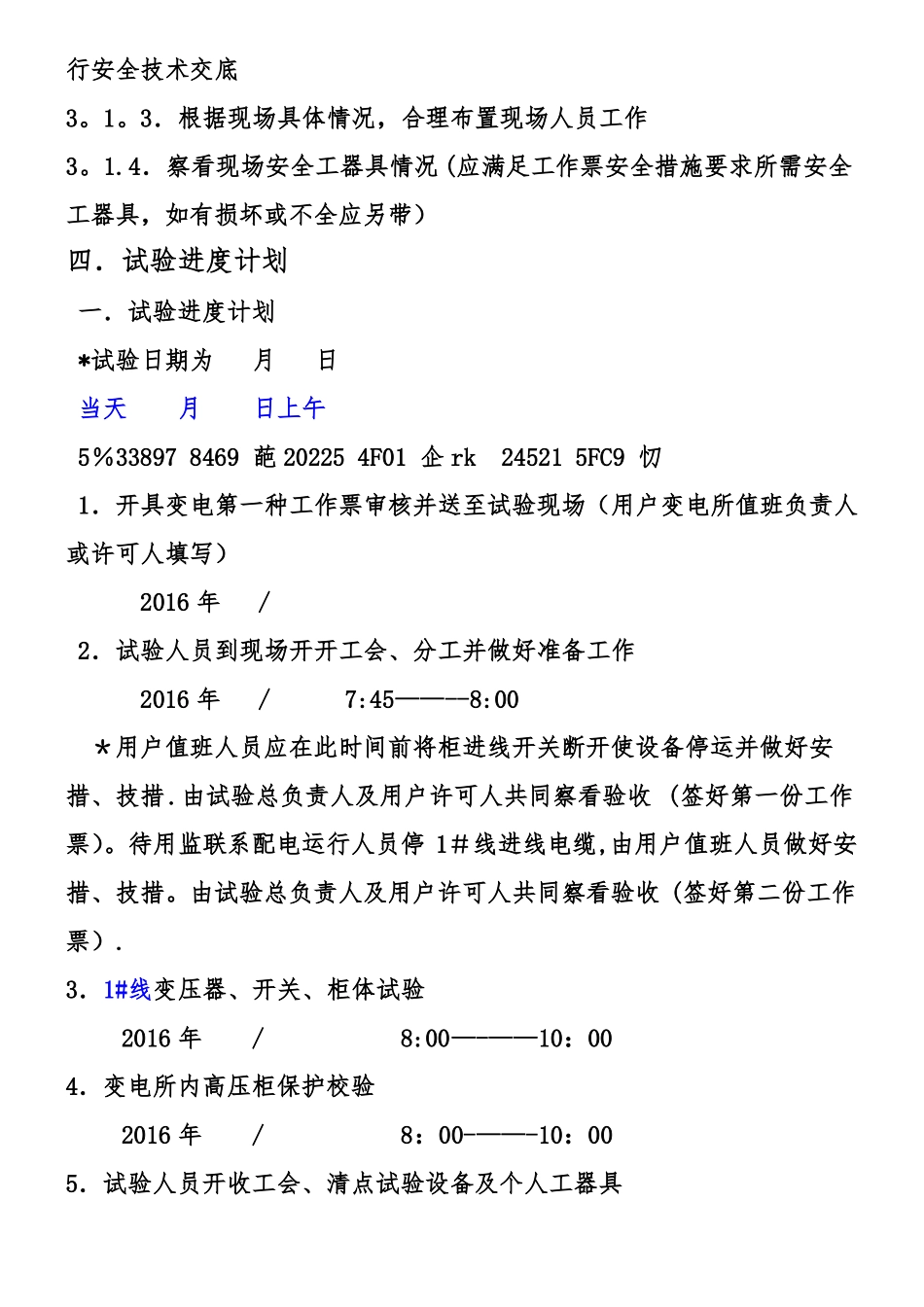

工程编号：重庆绿色智能技术研究院10KV变电所预防性试验电气试验施工方案编制：审核:批准：二零一六年一月目录一。工作任务概况二.试验人员及试验设备准备三.试验准备四。试验进度计划五.技安措施及注意点一、工作任务概况1。1．重庆绿色智能技术研究院10KV变电所预防性试验,总容量为8850kVA+60kVA，其1*1600kVA+5＊1250kVA+1＊1000kVA+2*30kVA共变压器9台，10kV高压开关柜22台，开关及保护16套,10KV电力电缆13根,10KV电压互感器2只,少油开关检测1只，高压避雷器21只，接地电网7处等.本次停电计划为一天，电气试验施工周期为一天，施工完成1＃、2＃线主变、开关、电缆试验及所有保护校验工作（包括清扫),当天下午恢复送电。1。2．本计划编制依据1。2。1．《电气设备预防性试验规程》（DL/T596-1996）1.2。2．《重庆市电力设备交接和预防性试验规程》277316C53汓k2273558CF壏396179AC1髁i362148D76赶二．试验人员及试验设备配备2．1．试验人员2.1。1．试验班班长(现场负责人)2。1.2．试验班组成员：2。2．试验设备2。2.1．电试设备：YSKS3/JD交流耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2。2．开关试验设备：KZY—3/ZKC—1型开关特性测试仪、回路电阻自动测试仪、2.2。3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3。1．安全、技术准备3。1.1．由试验班班长会同技术负责人察看现场编制作业计划书,开出（变电第一或第二种工作票）报主管部门审批以后执行3。1。2．根据作业计划书及业主要求和现场实际情况对试验班组人员进行安全技术交底3。1。3．根据现场具体情况，合理布置现场人员工作3。1.4．察看现场安全工器具情况(应满足工作票安全措施要求所需安全工器具，如有损坏或不全应另带）四．试验进度计划一．试验进度计划*试验日期为月日当天月日上午5％338978469葩202254F01企rk245215FC9忉1．开具变电第一种工作票审核并送至试验现场（用户变电所值班负责人或许可人填写）2016年/2．试验人员到现场开开工会、分工并做好准备工作2016年/7:45——--8:00＊用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措.由试验总负责人及用户许可人共同察看验收(签好第一份工作票）。待用监联系配电运行人员停1＃线进线电缆,由用户值班人员做好安措、技措。由试验总负责人及用户许可人共同察看验收(签好第二份工作票）.3．1#线变压器、开关、柜体试验2016年/8:00—-——10：004．变电所内高压柜保护校验2016年/8：00-——-10：005．试验人员开收工会、清点试验设备及个人工器具2016年/10：00————10:106．由试验总负责人及用户许可人共同察看验收（拆除接地线，终结工作票并汇报用监)2016年/10：207．汇报用监变电所恢复送电2016年/10:30当天月日下午1．试验人员到现场开开工会、分工并做好准备工作2016年/13：45————14:003479087E6蟦＊232665AE2嫢401489CD4鳔AJ*用户值班人员应在此时间前将设备柜隔离开关断开使设备停运并做好安措、技措,由试验总负责人及用户许可人共同察看验收（签好第一份工作票）待用监联系配电运行人员停2#线进线电缆，由用户值班人员做好安措、技措.由试验总负责人及用户许可人共同察看验收(签好第二份工作票)。2．2＃线变压器、开关、柜体试验2016年/14：00--——16：004．变电所内高压柜保护校验2016年/14：00——--16:005．试验人员开收工会、清点试验设备及个人工器具2016年/16：00—-——16：106．由试验总负责人及用户许可人共同察看验收（拆除接地线，终结工作票并汇报用监)2016年/16：207．汇报用监变电所恢复送电2016年/16:30五、技安措施及注意点一．安全措施1.进入工作现场的人员必须戴好安全帽，试验人员要做好三戴（安全帽、保险带、报警器)。2.班组一定要认真开好“开工会”、“收工会"，并将施工技安措施与施工任务同时布置贯彻执行。3。严格执行工作票制度。4.现场人员必须严格遵守“电力安全工作规程"，“电力建设安全工作规程”及现场施工安全措施，严禁违...
