桩间土方开挖施工方案VIP专享VIP免费

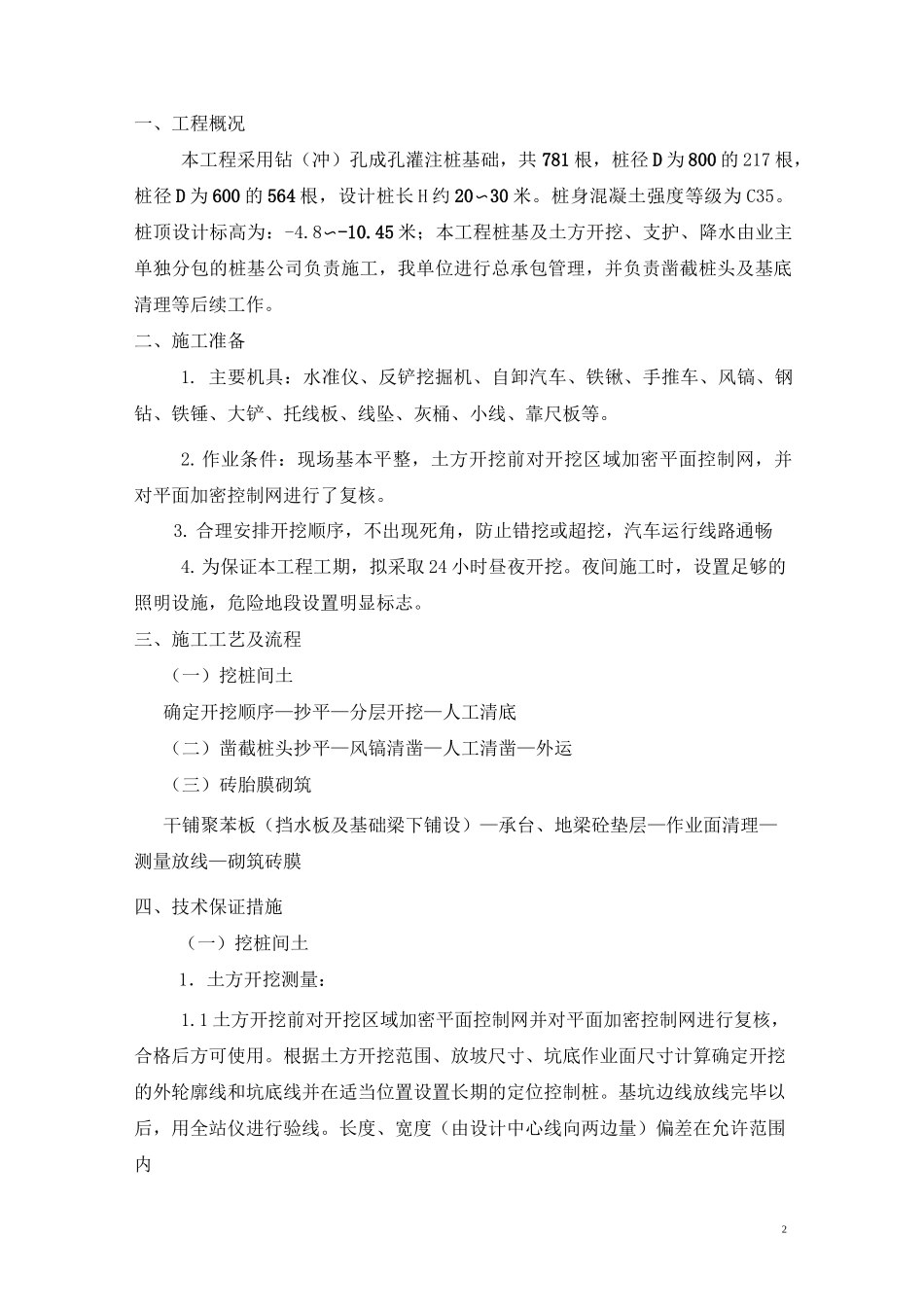

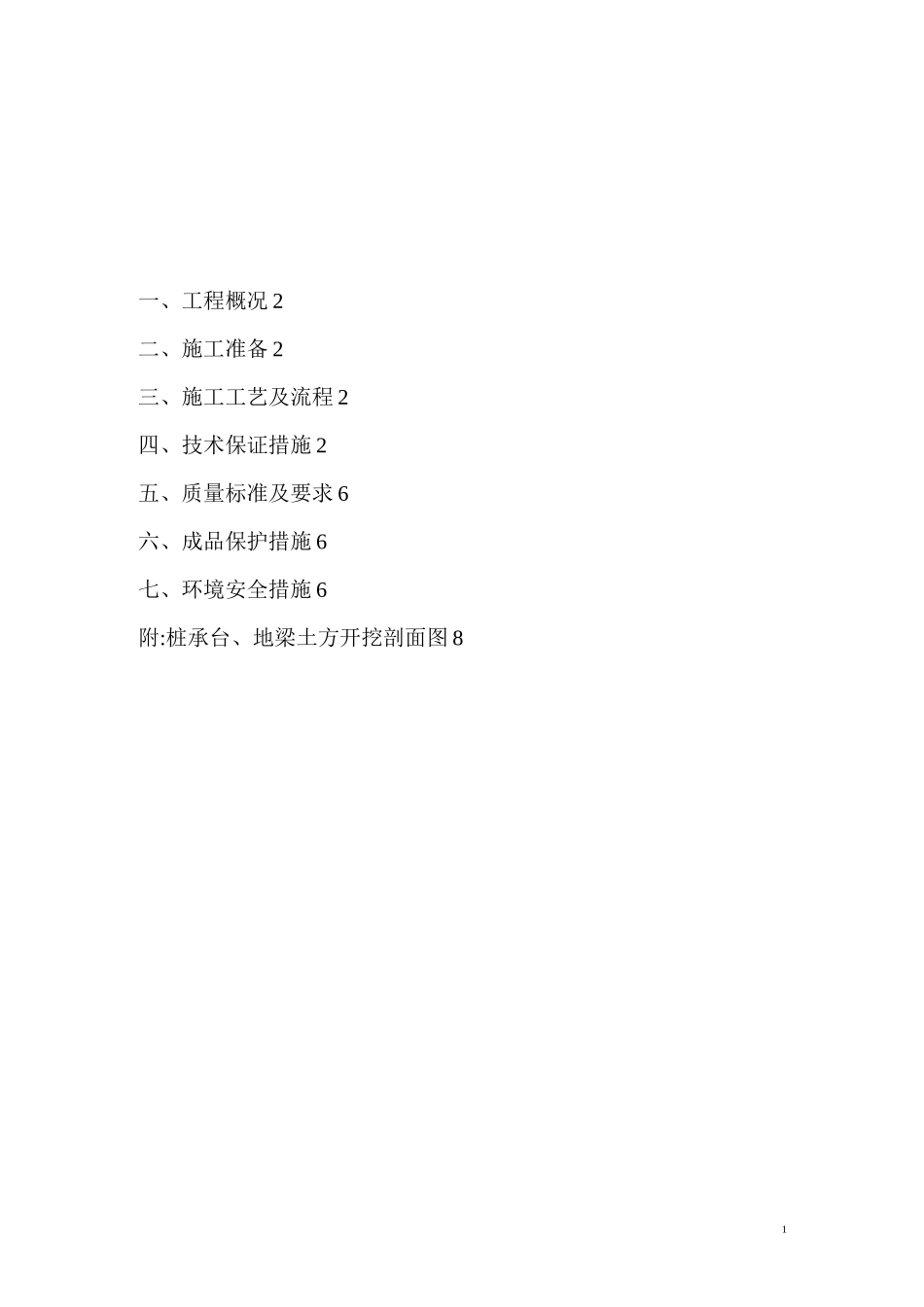

1一、工程概况2二、施工准备2三、施工工艺及流程2四、技术保证措施2五、质量标准及要求6六、成品保护措施6七、环境安全措施6附:桩承台、地梁土方开挖剖面图82一、工程概况本工程采用钻（冲）孔成孔灌注桩基础，共781根，桩径D为800的217根，桩径D为600的564根，设计桩长H约20〜30米。桩身混凝土强度等级为C35。桩顶设计标高为：-4.8〜-10.45米；本工程桩基及土方开挖、支护、降水由业主单独分包的桩基公司负责施工，我单位进行总承包管理，并负责凿截桩头及基底清理等后续工作。二、施工准备1.主要机具：水准仪、反铲挖掘机、自卸汽车、铁锹、手推车、风镐、钢钻、铁锤、大铲、托线板、线坠、灰桶、小线、靠尺板等。2.作业条件：现场基本平整，土方开挖前对开挖区域加密平面控制网，并对平面加密控制网进行了复核。3.合理安排开挖顺序，不出现死角，防止错挖或超挖，汽车运行线路通畅4.为保证本工程工期，拟采取24小时昼夜开挖。夜间施工时，设置足够的照明设施，危险地段设置明显标志。三、施工工艺及流程（一）挖桩间土确定开挖顺序—抄平—分层开挖—人工清底（二）凿截桩头抄平—风镐清凿—人工清凿—外运（三）砖胎膜砌筑干铺聚苯板（挡水板及基础梁下铺设）—承台、地梁砼垫层—作业面清理—测量放线—砌筑砖膜四、技术保证措施（一）挖桩间土1．土方开挖测量：1.1土方开挖前对开挖区域加密平面控制网并对平面加密控制网进行复核，合格后方可使用。根据土方开挖范围、放坡尺寸、坑底作业面尺寸计算确定开挖的外轮廓线和坑底线并在适当位置设置长期的定位控制桩。基坑边线放线完毕以后，用全站仪进行验线。长度、宽度（由设计中心线向两边量）偏差在允许范围内3（+200mm50mm）,报监理单位进行验线。依据控制桩用白灰水洒出基坑上边线和基坑底边线，开挖时从坑底线开挖。1.2鉴于本工程施工控制点离基坑较近,根据现场实际情况采用水准仪进行往返测法,将高程控制点引进基坑内,其点数不少于2个,以便进行校核。控制点采用深埋钢筋并用混凝土加固方式固定,位置位于底板外侧。经检查合格后,用水准仪测设标高,用红油漆标志于桩竖向主筋上,每根桩不少于2个点,其标高值为对应的桩顶设计标高+0.50m。操作时用钢卷尺直接检查即可。1.3控制土方开挖标高,利用水平仪随时监控土方开挖深度,并相互校核,校核后的误差不得超过3mm,取平均值作为施工中标高的基准点，以此标高为依据，按照《建筑地基与基础工程施工质量验收规范》（GB50202-2002）要求开挖坑底标高控制精度-50mm，表面平整度20mm，进行坑底清理。2.土方开挖施工方法及措施2.1基坑土方开挖由业主单独分包的桩基公司负责施工，我单位负责总承包管理，施工方案采用机械大开挖，整体开挖到（挡水板、筏板）基底标高以上200〜300mm。桩基公司土方机械退挖之后，我单位二次开挖桩间剩余土方，并进行人工配合机械对钢筋砼灌注桩的桩头进行凿截，采用25吨汽车吊，配合人工进行吊装到基坑外，随时用自卸汽车运输到施工现场以外指定位置堆放和处置。二次挖土方案，采用小型挖掘机挖土2-3台、人工配合清理（承台、地梁和挡水板、筏板部位的土方）至基槽底标高以上200〜300mm厚的土方，并用机械三轮翻斗车及时运至基坑周边（砖轴线交@〜⑥轴线处）暂时堆放，然后再用反铲挖掘机在基坑上将堆放的土挖运至基坑外土方存放地点。施工从总体上看分区、分阶段按顺序部署，首先开挖候机楼部分（1〜10轴），其次为酒店部分（11〜34轴），挖出土方从15-17轴线之间位置修建临时施工运输坡道运至场西边50米以外堆放。机械挖土挖至基底、槽底以上200〜300mm时，采用人工进行清底，并在15-17轴线之间位置修建临时施工运输坡道（马道），宽6米，长15米，坑内8米，向坑外延伸7米将土方清至设计基底，此坡道在室外回填时进行回填夯实。2.2土方开挖时应考虑砖胎膜所占位置（采用240厚砖胎模）以及工人操作所需位置（500mm宽），并根据所在土层情况而须作的放坡（1：1），以确保其稳定性。43.桩间土开挖运土按桩基单位的方案实施，人工辅助清理，塔吊配合余土的清理。由于本工程有大量的多桩承台，承台尺寸不是太大，且桩位较密布，因此，将选择适当的挖掘机挖斗宽...
