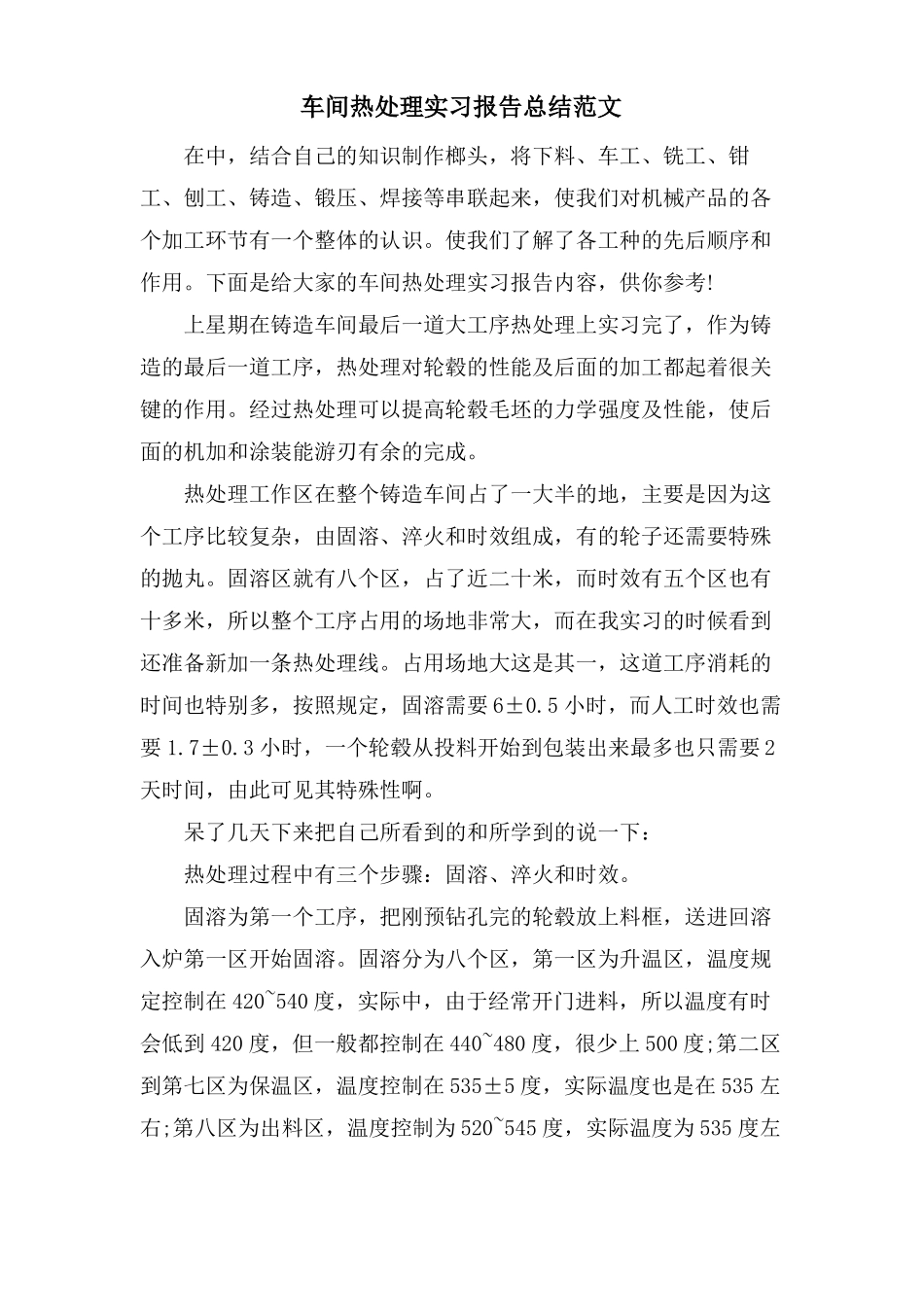

车间热处理实习报告总结范文在中，结合自己的知识制作榔头，将下料、车工、铣工、钳工、刨工、铸造、锻压、焊接等串联起来，使我们对机械产品的各个加工环节有一个整体的认识。使我们了解了各工种的先后顺序和作用。下面是给大家的车间热处理实习报告内容，供你参考!上星期在铸造车间最后一道大工序热处理上实习完了，作为铸造的最后一道工序，热处理对轮毂的性能及后面的加工都起着很关键的作用。经过热处理可以提高轮毂毛坯的力学强度及性能，使后面的机加和涂装能游刃有余的完成。热处理工作区在整个铸造车间占了一大半的地，主要是因为这个工序比较复杂，由固溶、淬火和时效组成，有的轮子还需要特殊的抛丸。固溶区就有八个区，占了近二十米，而时效有五个区也有十多米，所以整个工序占用的场地非常大，而在我实习的时候看到还准备新加一条热处理线。占用场地大这是其一，这道工序消耗的时间也特别多，按照规定，固溶需要6±0.5小时，而人工时效也需要1.7±0.3小时，一个轮毂从投料开始到包装出来最多也只需要2天时间，由此可见其特殊性啊。呆了几天下来把自己所看到的和所学到的说一下：热处理过程中有三个步骤：固溶、淬火和时效。固溶为第一个工序，把刚预钻孔完的轮毂放上料框，送进回溶入炉第一区开始固溶。固溶分为八个区，第一区为升温区，温度规定控制在420~540度，实际中，由于经常开门进料，所以温度有时会低到420度，但一般都控制在440~480度，很少上500度;第二区到第七区为保温区，温度控制在535±5度，实际温度也是在535左右;第八区为出料区，温度控制为520~545度，实际温度为535度左右。每框轮毂固溶的规定时间为6±0.5小时，频率为38.59~45.60Hz，实际固溶时间为6小时。固溶的对铝合金轮毂的作用是：把铝合金中的强化相溶入α铝中，使其内部发生反响。通常固溶区为半小时进一框，所以出框也是半小时出一次。固溶区出框后，马上便要进展淬火处理，就是把刚固溶处于高温的轮毂浸入水中，改变其力学性能。淬火的目的是使过冷奥氏体进展马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。也可以通过淬火满足某些特种钢材的的铁磁性、耐蚀性等特殊的物理、化学性能。淬火有严格有时间限制，从炉门上升启动至料杠完全浸入水中不大于30S，如果大于30S那么要将此框轮毂重新固溶。淬火浸在水中时间要大于等于4分钟。规定的淬火水温为55~85度，实际水温为65~75度。淬火时间在保证到达4分钟后可以把轮毂吊起，不是马上进入时效工序，而是要进展效圆，因为轮子从低压出来到淬火完毕这些过程中，轮子可能变形，特别是在固溶中，由于高温让其内部反响，外形有可能变形，如果不经过效圆就直接进入时效，时效完成后铝合金硬度加强，不容易再效圆，所以要在淬火完成后就效圆，在圆效正时，见光隙不得超过1mm。圆效正完成后便进入时效区，时效处理是指合金工件经固溶处理，冷塑性变形或铸造，锻造后，在较高的温度放置或室温保持，其性能，形状，尺寸随时间而变化的热处理工艺。假设采用将工件加热到较高温度，并较时间进展时效处理的时效处理工艺，称为人工时效处理，假设将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。时效处理的目的，消除工件的内应力，稳定组织和尺寸，改善机械性能等。一般轮型都进展人工时效，也就是进入时效炉时效，特殊轮型如404，就需要进展自然时效，把轮毂放在常温下16小时以上。人工时效在时效炉内进展，时效炉有五个区，也分有升温区、保温区和出料区，每个区温度根本上一样，规定在115±10度，时效时间为1.7±0.3小时，频率为42.82~61.16Hz,实际温度为115度左右，实际时间为90分钟。时效的作用是就是稳定组织的尺寸改善机械性能。在时效完成后轮毂的硬度要在55~75HB以内，实际硬度是在59~62HB左右。不管是人工时效还是自然时效，时效完成后，如果没有特殊要求，打了钢号就可以直接运往机加车间了，有的轮子需要抛丸处理如412的那么需要进展抛丸。抛丸是利用机械将高速粒子(铁砂等)喷射到物...
