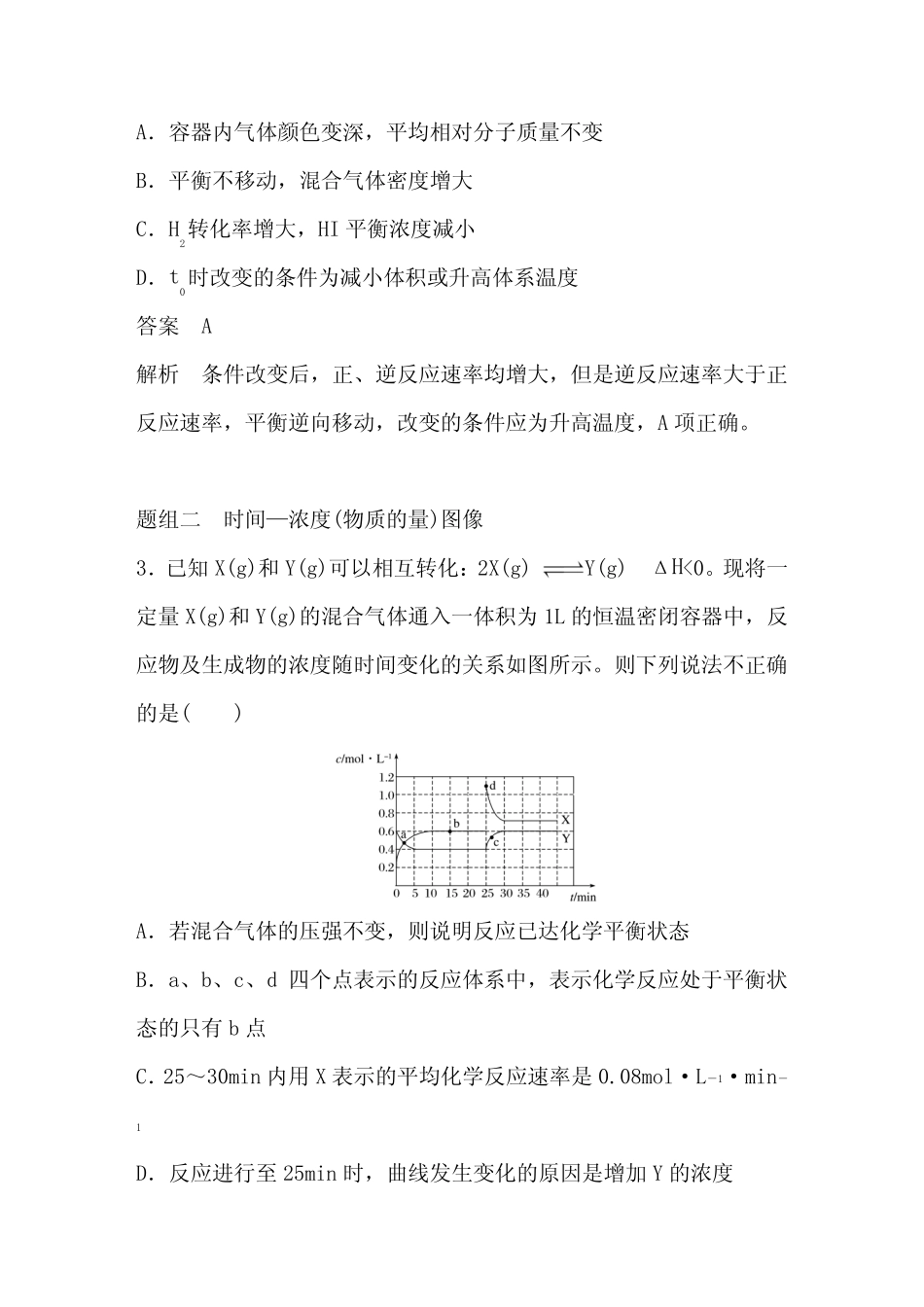

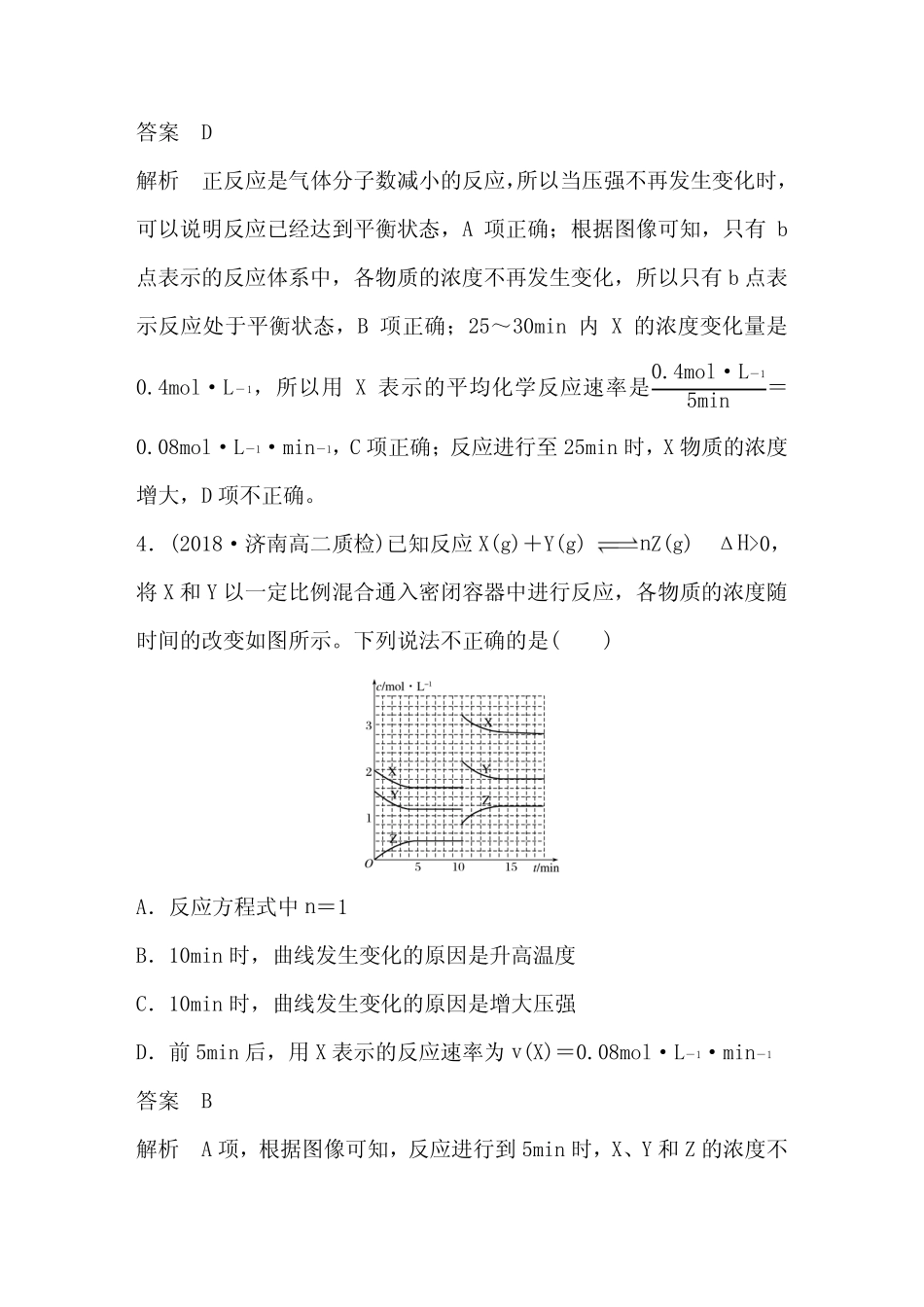

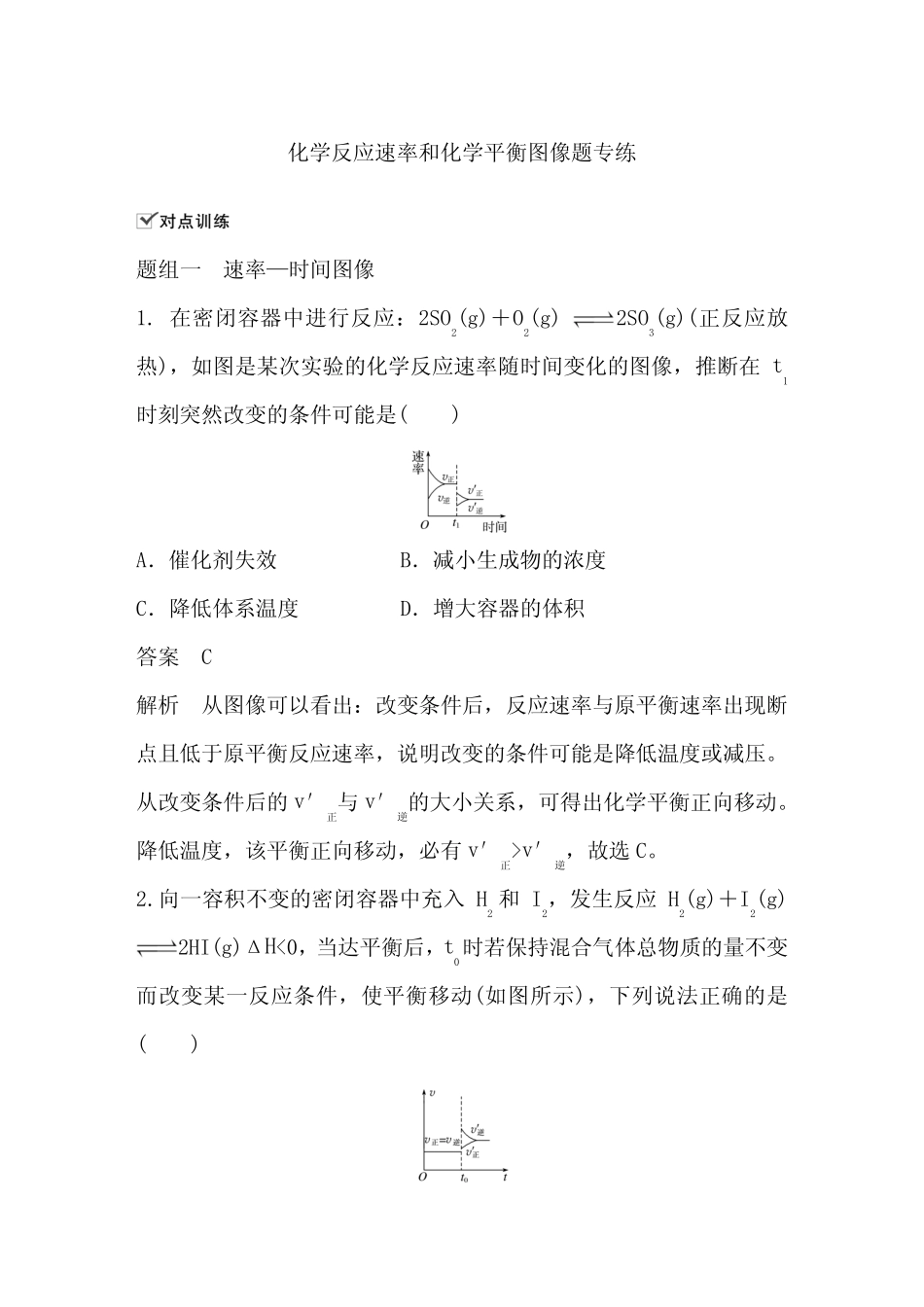

化学反应速率和化学平衡图像题专练题组一速率—时间图像1.在密闭容器中进行反应：2SO2(g)＋O2(g)2SO3(g)(正反应放热)，如图是某次实验的化学反应速率随时间变化的图像，推断在t1时刻突然改变的条件可能是()A．催化剂失效B．减小生成物的浓度C．降低体系温度D．增大容器的体积答案C解析从图像可以看出：改变条件后，反应速率与原平衡速率出现断点且低于原平衡反应速率，说明改变的条件可能是降低温度或减压。从改变条件后的v′正与v′逆的大小关系，可得出化学平衡正向移动。降低温度，该平衡正向移动，必有v′正>v′逆，故选C。2.向一容积不变的密闭容器中充入H2和I2，发生反应H2(g)＋I2(g)2HI(g)ΔH<0，当达平衡后，t0时若保持混合气体总物质的量不变而改变某一反应条件，使平衡移动(如图所示)，下列说法正确的是()A．容器内气体颜色变深，平均相对分子质量不变B．平衡不移动，混合气体密度增大C．H2转化率增大，HI平衡浓度减小D．t0时改变的条件为减小体积或升高体系温度答案A解析条件改变后，正、逆反应速率均增大，但是逆反应速率大于正反应速率，平衡逆向移动，改变的条件应为升高温度，A项正确。题组二时间—浓度(物质的量)图像3．已知X(g)和Y(g)可以相互转化：2X(g)Y(g)ΔH<0。现将一定量X(g)和Y(g)的混合气体通入一体积为1L的恒温密闭容器中，反应物及生成物的浓度随时间变化的关系如图所示。则下列说法不正确的是()A．若混合气体的压强不变，则说明反应已达化学平衡状态B．a、b、c、d四个点表示的反应体系中，表示化学反应处于平衡状态的只有b点C．25～30min内用X表示的平均化学反应速率是0.08mol·L－1·min－1D．反应进行至25min时，曲线发生变化的原因是增加Y的浓度答案D解析正反应是气体分子数减小的反应，所以当压强不再发生变化时，可以说明反应已经达到平衡状态，A项正确；根据图像可知，只有b点表示的反应体系中，各物质的浓度不再发生变化，所以只有b点表示反应处于平衡状态，B项正确；25～30min内X的浓度变化量是0.4mol·L－1，所以用X表示的平均化学反应速率是0.4mol·L－15min＝0.08mol·L－1·min－1，C项正确；反应进行至25min时，X物质的浓度增大，D项不正确。4．(2018·济南高二质检)已知反应X(g)＋Y(g)nZ(g)ΔH>0，将X和Y以一定比例混合通入密闭容器中进行反应，各物质的浓度随时间的改变如图所示。下列说法不正确的是()A．反应方程式中n＝1B．10min时，曲线发生变化的原因是升高温度C．10min时，曲线发生变化的原因是增大压强D．前5min后，用X表示的反应速率为v(X)＝0.08mol·L－1·min－1答案B解析A项，根据图像可知，反应进行到5min时，X、Y和Z的浓度不再变化，反应达到平衡状态，此时X的浓度减少了0.4mol·L－1，Z的浓度增加了0.4mol·L－1，根据浓度的变化量之比等于化学计量数之比可知，n＝1；B项，10min时，X、Y、Z的浓度瞬间增大，因此改变的条件一定不是温度；D项，前5min内，用X表示的反应速率为v(X)＝0.4mol·L－1÷5min＝0.08mol·L－1·min－1。题组三时间—转化率(含量)图像5.在容积不变的密闭容器中，一定条件下进行如下反应：2NO(g)＋2CO(g)N2(g)＋2CO2(g)ΔH＝－373.2kJ·mol－1。如图曲线a表示该反应过程中NO的转化率与反应时间的关系。若改变起始条件，使反应过程按照曲线b进行，可采取的措施是()A．降低温度B．向密闭容器中通入氩气C．加催化剂D．增大反应物中NO的浓度答案D解析由热化学方程式知，降低温度，平衡向右移动，α(NO)增大，但由图像知，b先达到平衡，故温度b>a，且升温α(NO)减小，二者矛盾，故A项不正确；B项和C项平衡不移动，α(NO)不变，与图像不符，故B、C项不正确；增大NO的浓度，v增大，且平衡正向移动，但α(NO)降低，与图像相符，故D项正确。6．可逆反应：aA(g)＋bB(s)cC(g)＋dD(g)，当其他条件不变时，反应过程中某物质在混合物中的百分含量与温度(T)、压强(p)的关系如图，下列判断正确的是()A．T1
0B．T1>T2ΔH<0C．p1
