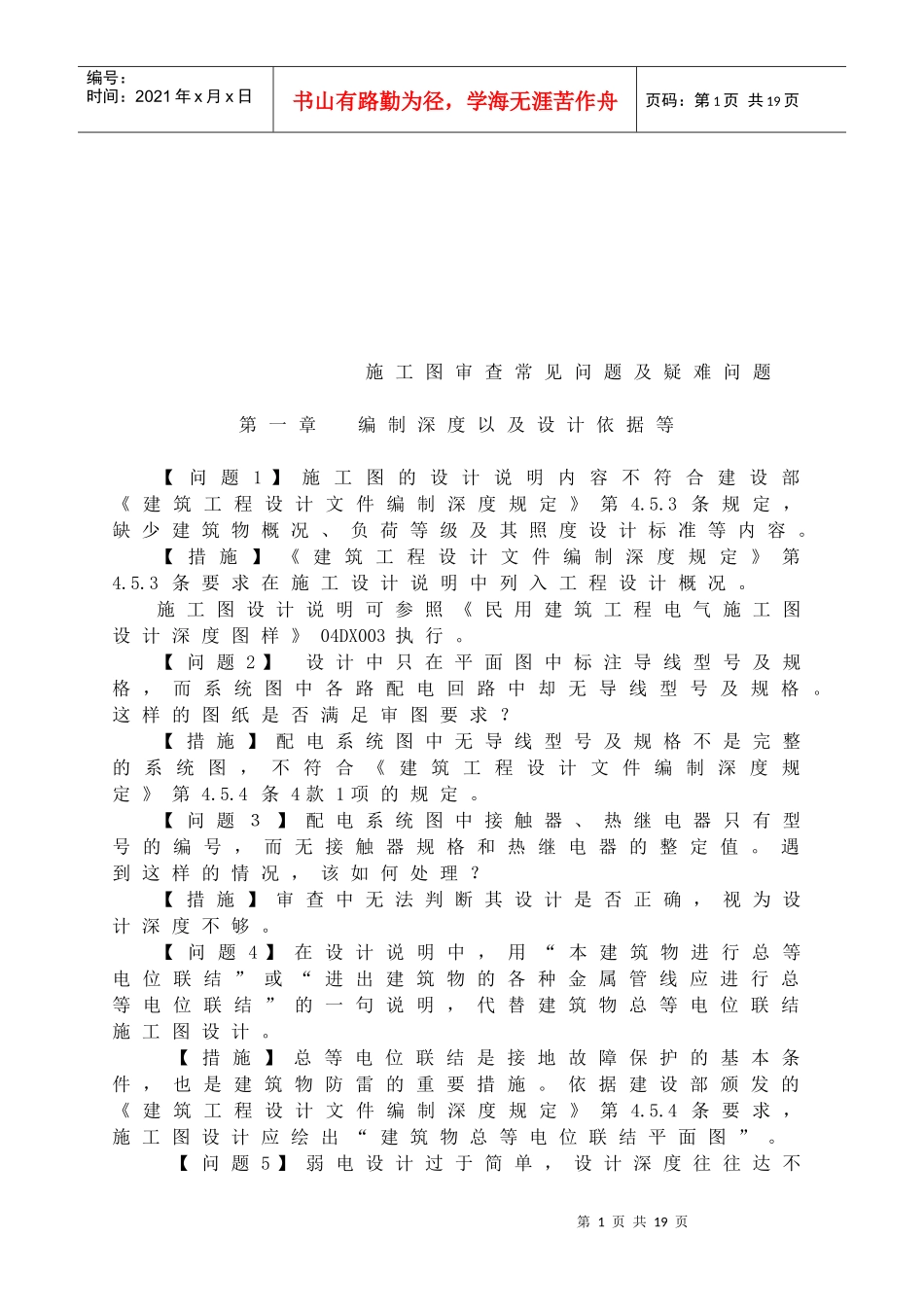

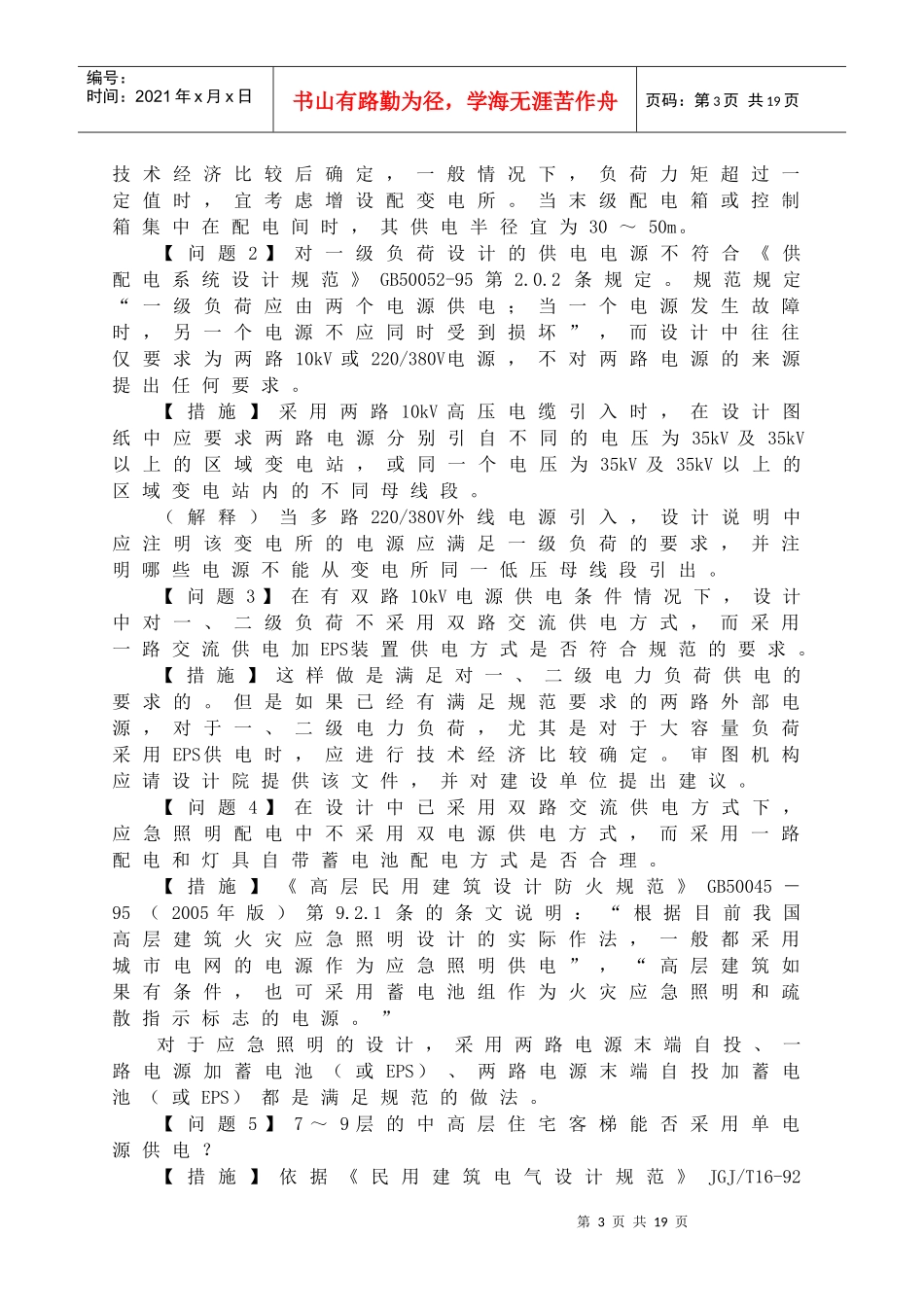

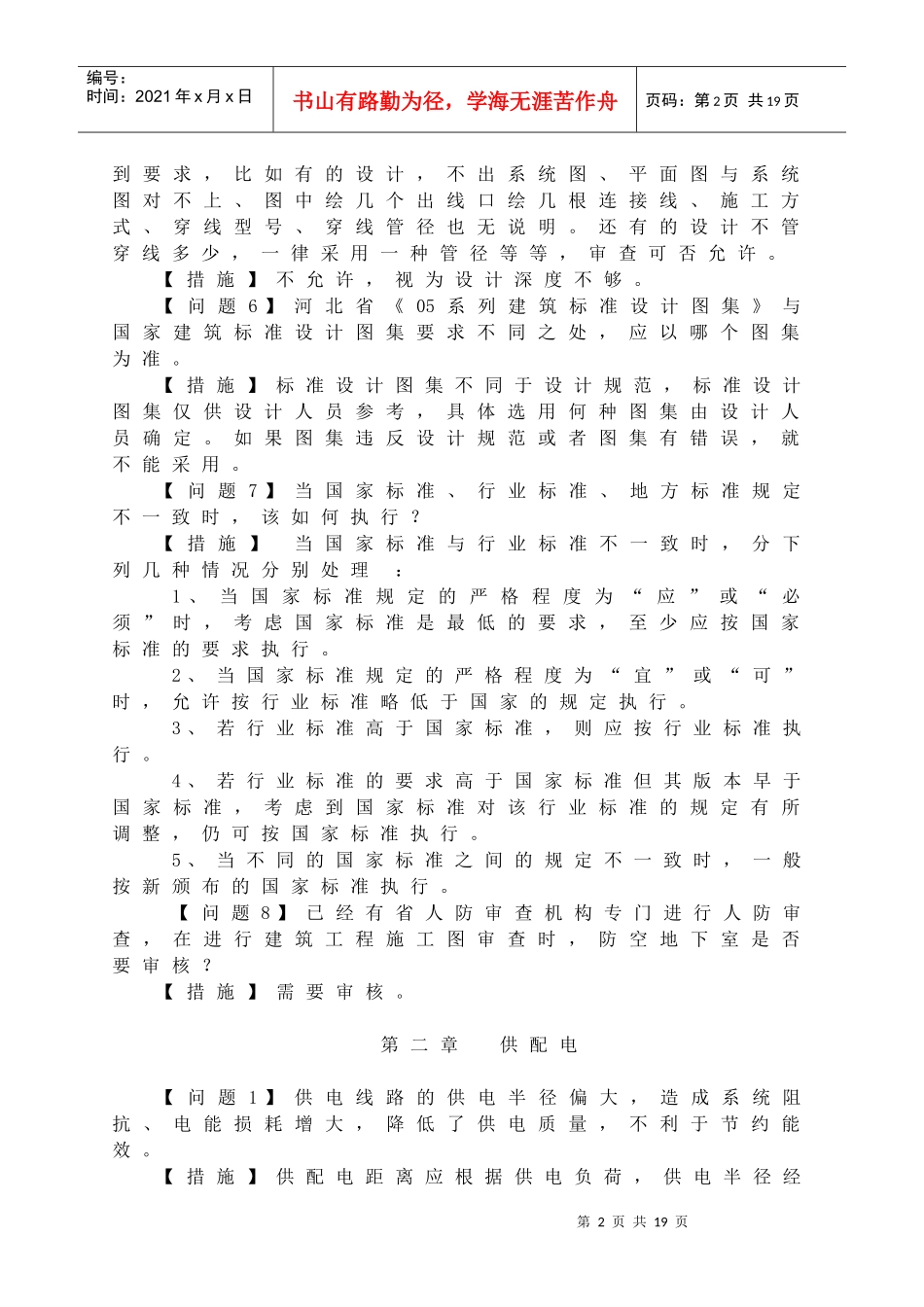

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。【问题5】弱电设计过于简单，设计深度往往达不第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页到要求，比如有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也无说明。还有的设计不管穿线多少，一律采用一种管径等等，审查可否允许。【措施】不允许，视为设计深度不够。【问题6】河北省《05系列建筑标准设计图集》与国家建筑标准设计图集要求不同之处，应以哪个图集为准。【措施】标准设计图集不同于设计规范，标准设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。如果图集违反设计规范或者图集有错误，就不能采用。【问题7】当国家标准、行业标准、地方标准规定不一致时，该如何执行？【措施】当国家标准与行业标准不一致时，分下列几种情况分别处理：1、当国家标准规定的严格程度为“应”或“必须”时，考虑国家标准是最低的要求，至少应按国家标准的要求执行。2、当国家标准规定的严格程度为“宜”或“可”时，允许按行业标准略低于国家的规定执行。3、若行业标准高于国家标准，则应按行业标准执行。4、若行业标准的要求高于国家标准但其版本早于国家标准，考虑到国家标准对该行业标准的规定有所调整，仍可按国家标准执行。5、当不同的国家标准之间的规定不一致时，一般按新颁布的国家标准执行。【问题8】已经有省人防审查机构专门进行人防审查，在进行建筑工程施工图审查时，防空地下室是否要审核？【措施】需要审核。第二章供配电【问题1】供电线路的供电半径偏大，造成系统阻抗、电能损耗增大，降低了供电质量，不利于节约能效。【措施】供配电距离应根据供电负荷，供电半径经第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页技术经济比较后确定，一般情况下，负荷力矩超过一定值时，宜考虑增设配变电所。当末级配电箱或控制箱集中在配电间时，其供电半径宜为30～50m。【问题2】对一级负荷设计的供电电源不符合《供配电系统设计规范》GB50052-95第2.0.2条规定。规范规定“一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏”，而设计中往往仅要求为两路10kV或220/380V电源，不对两路电源的来源提出任何要求。【措施】采用两路10kV高压电缆引入时，在设计图纸中应要求两路电源分别引自不同的电压为35kV及35kV以上的区域变电站，或同一个电压为35kV及35kV以上的区域变电站内的不同母线段。（解释）当多路220/380V外线电源引入，设计说明中应注明该变电所的电源应满足一级负荷的要求，并注明哪些电源不能从变电所同一低...
