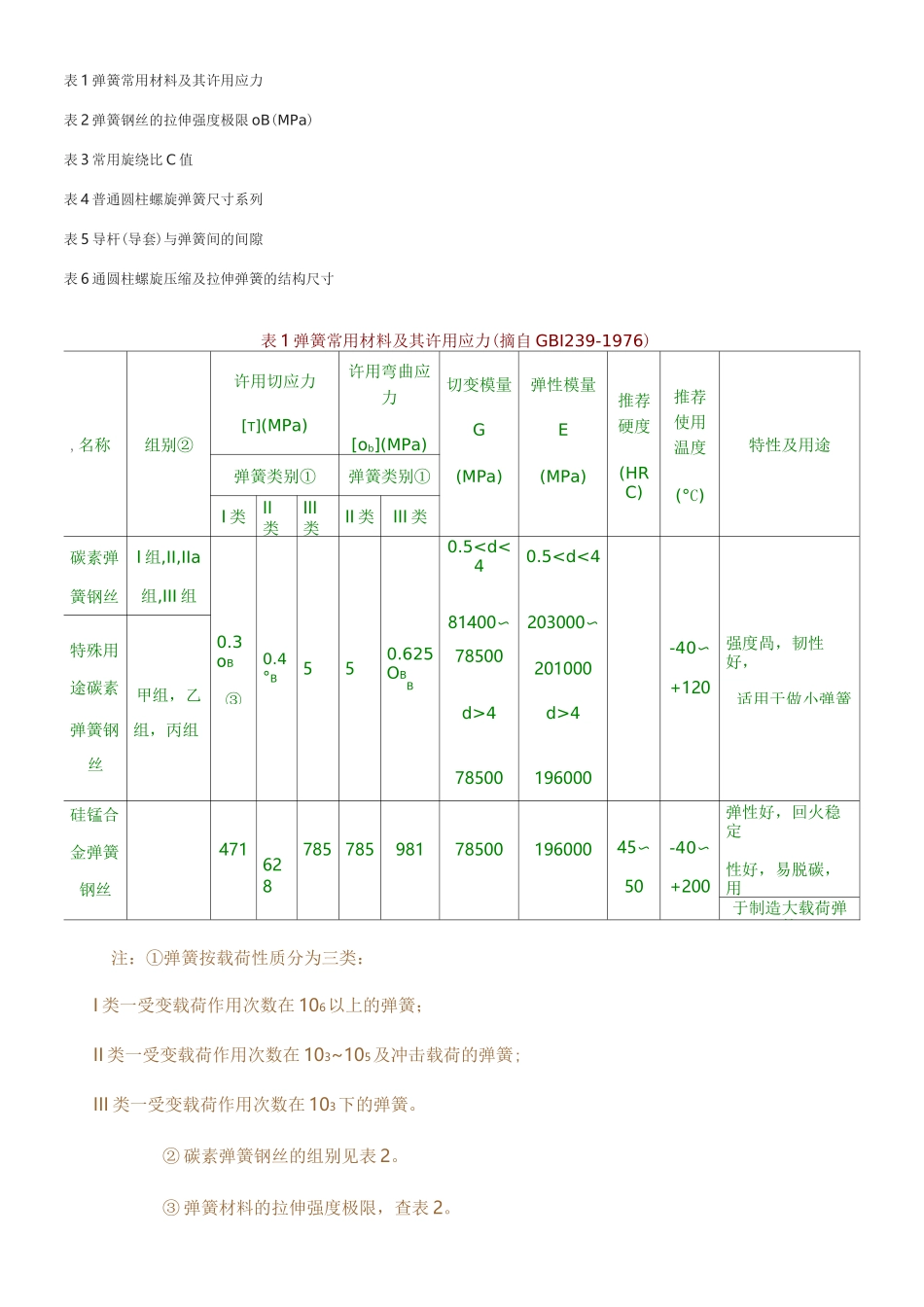

表1弹簧常用材料及其许用应力表2弹簧钢丝的拉伸强度极限oB(MPa)表3常用旋绕比C值表4普通圆柱螺旋弹簧尺寸系列表5导杆(导套)与弹簧间的间隙表6通圆柱螺旋压缩及拉伸弹簧的结构尺寸表1弹簧常用材料及其许用应力(摘自GBI239-1976),名称组别②许用切应力[T](MPa)许用弯曲应力[ob](MPa)切变模量G(MPa)弹性模量E(MPa)推荐硬度(HRC)推荐使用温度(°C)特性及用途弹簧类别①弹簧类别①I类II类III类II类III类碳素弹I组,II,IIa0.54d>4丝78500196000硅锰合金弹簧钢丝4716287857859817850019600045〜50-40〜+200弹性好，回火稳定性好，易脱碳，用于制造大载荷弹簧注：①弹簧按载荷性质分为三类：I类一受变载荷作用次数在106以上的弹簧；II类一受变载荷作用次数在103~105及冲击载荷的弹簧;III类一受变载荷作用次数在103下的弹簧。②碳素弹簧钢丝的组别见表2。③弹簧材料的拉伸强度极限，查表2。表2弹簧钢丝的拉伸强度极限oB(MPa)注：表中0B均为下限值碳素弹簧钢丝特殊用途碳素弹簧钢丝重要用途弹簧钢丝钢丝直径d(mm)I组II组Ila组III组钢丝直径d(mm)甲组乙组丙组钢丝直径d(mm)65Mn0.32〜0.62599215716670.2〜0.552844269725500.63〜0.82550210816670.6〜0.82795264825010.85〜0.92501205916180.9〜1274625992452176512452201016181.1259924521〜1.217161.1〜1.22354191215201.2〜1.3250123541.4〜1.61.3〜1.42256186314711.4〜1.52403225616671.5〜1.62157181414221.8〜216181.7〜1.82059176513732.2〜2.5219611765137315692.21863166713732.8〜3.414712.51765161812753.514222.81716161812753.8〜4.2137331667161812754.513243.21667152011774.8〜5.312753.4〜3.61618152011775.5〜641569147111284.5〜51471137310795.6〜61422132410306.3〜81226981表2弹簧钢丝的拉伸强度极限oB(MPa)注：表中0B均为下限值表3常用旋绕比C值d(mm)0.2〜0.40.45〜11.1〜2.22.5〜67〜1618〜42C=D2/d7〜145〜125〜104〜94〜84〜6表4普通圆柱螺旋弹簧尺寸系列（摘自GB1358-1993）弹簧丝直径d（mm）第一系列0.10.150.20.250.30.350.40.450.50.60.811.21.622.533.544.556810121620253035404550607080第二系列0.70.91.4(1.5)1.82.22.83.23.84.25.579141822(27)2832(36)38425565弹簧中径D2（mm）第一系列0.40.50.60.70.80.911.21.622.533.544.556789101216202530354045505560708090100110120130140150160180200220240260280300320360400第二系列1.41.82.22.83.23.84.24.85.56.57.58.59.51418222832384248525865758595105115125135145170190210230250270290340380450有效圈数n（圈）压缩弹簧22.252.52.7533.253.53.7544.254.54.7555.566.577.588.599.51010.511.512.513.514.51516182022252830拉伸弹簧2345678910111213141516171819202225283035404550556065708090100自由高度H0（mm）压缩弹簧（推荐选用）45678910111213141516171819202224262830323538404245485052555860657075808590951001051101151201301401501601701801902002202402602803003203403603804004204504805005205505806006206506807007207507808008509009501000注：1）本表适用于压缩，拉伸和扭转的圆截面弹簧丝的圆柱螺旋弹簧。2）应优先采用第一系列。括号内尺寸只限于老产品采用。3）拉伸弹簧有效圈数除去表中规定外，由于两勾环相对位置不同，其尾数还0.25,0.5,0.75表5导杆（导套）与弹簧间的间隙中径D2(mm)W5>5〜10>10〜18>18〜30>30〜50>50〜80>80〜120>120〜150间隙c(mm)0.61234567表6通圆柱螺旋压缩及拉伸弹簧的结构尺寸参数名称及代号计算公式备注压缩弹簧拉伸弹簧中径D2D2=Cd按表4取标准值内径D1D]=D2-d夕卜径DD=D2+d旋绕比CC=D2/d压缩弹簧长细比bb=H0/D2b在1〜5.3的范围内选取自由咼度或长度H0H产pn+（1.5〜2）d（两端并紧，磨平）H产pn+（3〜3.5）d（两端并紧，不磨平）H0=nd+钩环轴向长度工作咼度或长度H],H2,…,H门Hn=H0-入nHn=H0+入n入n--工作变形量有效圈数n根据所要求的变形量计算n...
