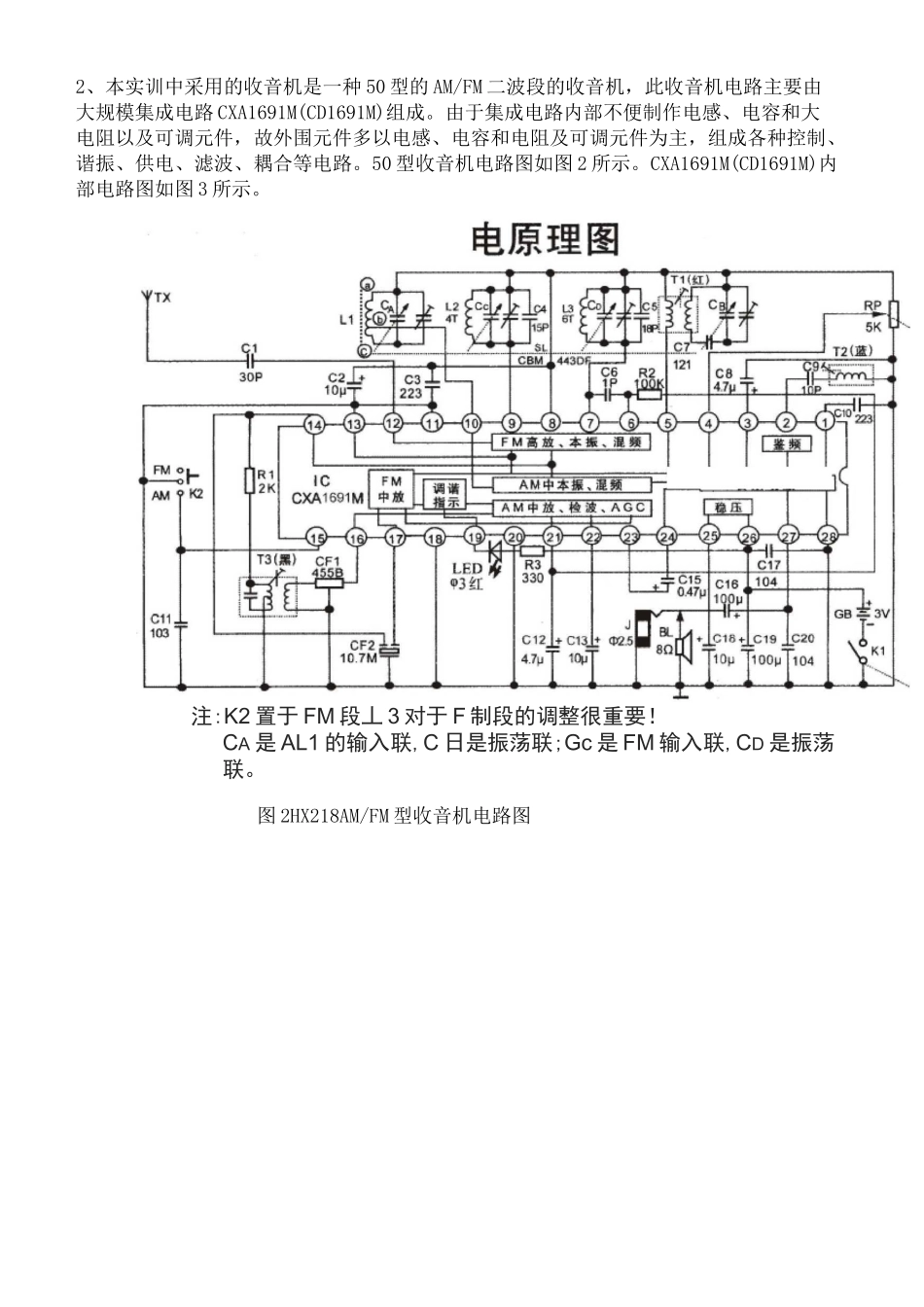

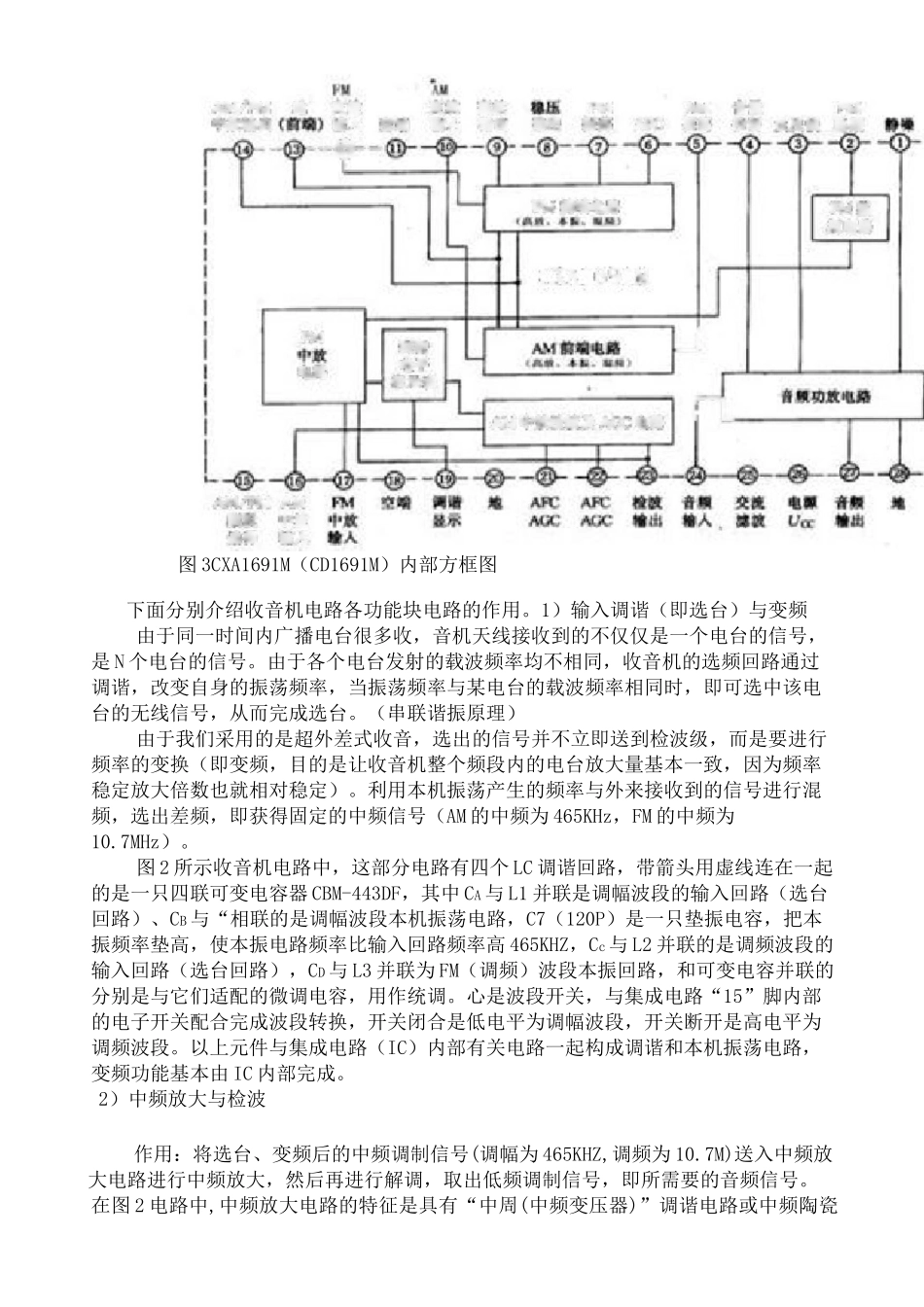

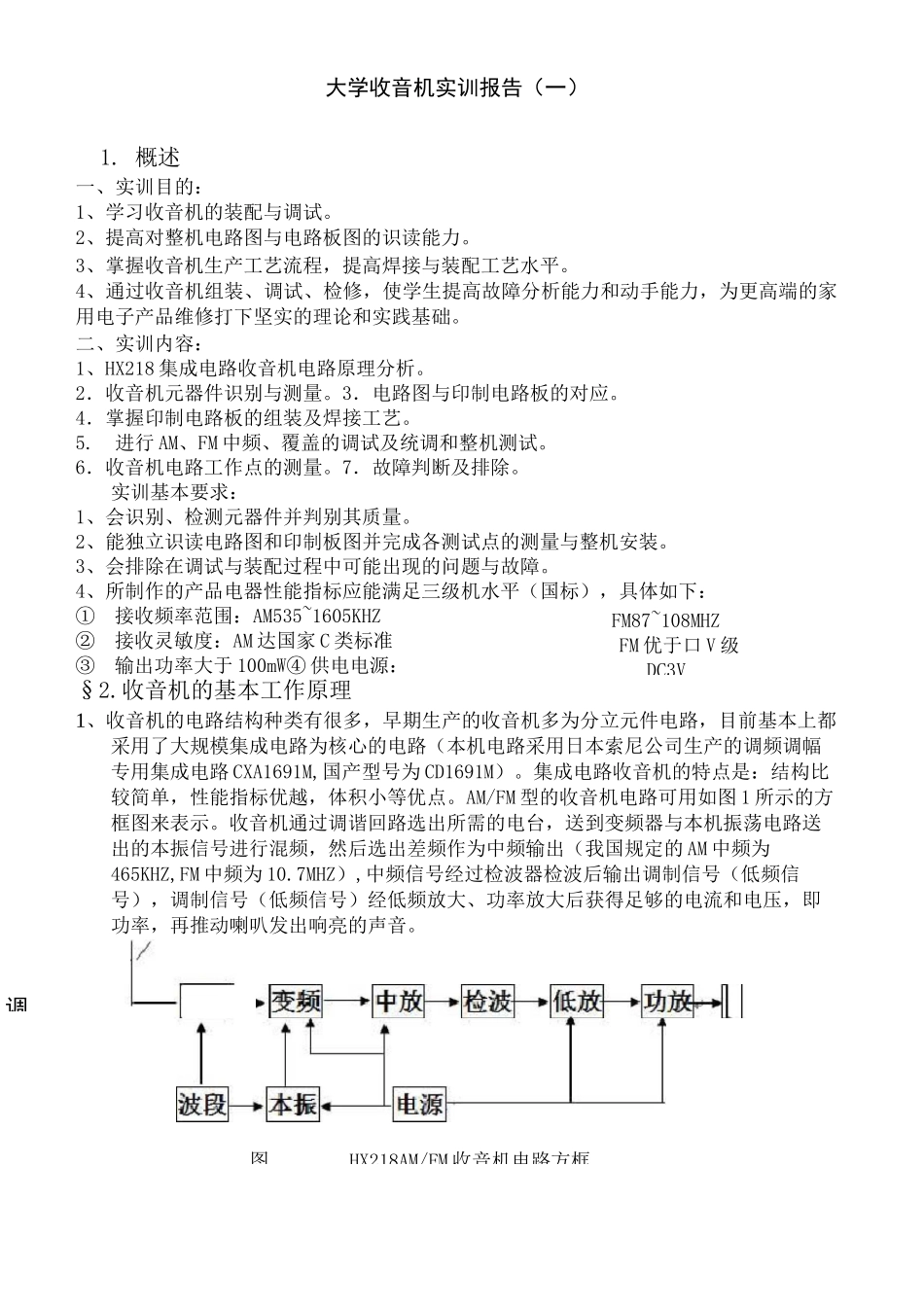

FM87~108MHZFM优于口V级DC3V大学收音机实训报告（一）1.概述一、实训目的：1、学习收音机的装配与调试。2、提高对整机电路图与电路板图的识读能力。3、掌握收音机生产工艺流程，提高焊接与装配工艺水平。4、通过收音机组装、调试、检修，使学生提高故障分析能力和动手能力，为更高端的家用电子产品维修打下坚实的理论和实践基础。二、实训内容：1、HX218集成电路收音机电路原理分析。2．收音机元器件识别与测量。3．电路图与印制电路板的对应。4．掌握印制电路板的组装及焊接工艺。5.进行AM、FM中频、覆盖的调试及统调和整机测试。6．收音机电路工作点的测量。7．故障判断及排除。实训基本要求：1、会识别、检测元器件并判别其质量。2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。3、会排除在调试与装配过程中可能出现的问题与故障。4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：①接收频率范围：AM535~1605KHZ②接收灵敏度：AM达国家C类标准③输出功率大于100mW④供电电源：§2.收音机的基本工作原理1、收音机的电路结构种类有很多，早期生产的收音机多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路（本机电路采用日本索尼公司生产的调频调幅专用集成电路CXA1691M,国产型号为CD1691M）。集成电路收音机的特点是：结构比较简单，性能指标优越，体积小等优点。AM/FM型的收音机电路可用如图1所示的方框图来表示。收音机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进行混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ,FM中频为10.7MHZ）,中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放大、功率放大后获得足够的电流和电压，即功率，再推动喇叭发出响亮的声音。调图HX218AM/FM收音机电路方框2、本实训中采用的收音机是一种50型的AM/FM二波段的收音机，此收音机电路主要由大规模集成电路CXA1691M(CD1691M)组成。由于集成电路内部不便制作电感、电容和大电阻以及可调元件，故外围元件多以电感、电容和电阻及可调元件为主，组成各种控制、谐振、供电、滤波、耦合等电路。50型收音机电路图如图2所示。CXA1691M(CD1691M)内部电路图如图3所示。注:K2置于FM段丄3对于F制段的调整很重要！CA是AL1的输入联,C日是振荡联;Gc是FM输入联,CD是振荡联。图2HX218AM/FM型收音机电路图JrrAM屮Ktrsr逊“斗屯廉CXA16914W电带債序AM/FMAMMFM■tiPV整1电FMEn«nAM/FMItHR#HARFMAMfl*FM中JH*山・A空埔■人・di常附KSARCKK&M性農■MW————{^~-图3CXA1691M（CD1691M）内部方框图下面分别介绍收音机电路各功能块电路的作用。1）输入调谐（即选台）与变频由于同一时间内广播电台很多收，音机天线接收到的不仅仅是一个电台的信号，是N个电台的信号。由于各个电台发射的载波频率均不相同，收音机的选频回路通过调谐，改变自身的振荡频率，当振荡频率与某电台的载波频率相同时，即可选中该电台的无线信号，从而完成选台。（串联谐振原理）由于我们采用的是超外差式收音，选出的信号并不立即送到检波级，而是要进行频率的变换（即变频，目的是让收音机整个频段内的电台放大量基本一致，因为频率稳定放大倍数也就相对稳定）。利用本机振荡产生的频率与外来接收到的信号进行混频，选出差频，即获得固定的中频信号（AM的中频为465KHz，FM的中频为10.7MHz）。图2所示收音机电路中，这部分电路有四个LC调谐回路，带箭头用虚线连在一起的是一只四联可变电容器CBM-443DF，其中CA与L1并联是调幅波段的输入回路（选台回路）、CB与“相联的是调幅波段本机振荡电路，C7（120P）是一只垫振电容，把本振频率垫高，使本振电路频率比输入回路频率高465KHZ，Cc与L2并联的是调频波段的输入回路（选台回路），CD与L3并联为FM（调频）波段本振回路，和可变电容并联的分别是与它们适配的微调电容，用作统调。心是波段开关，与集成电路“15”脚内部的电子开关配合完成波段转换，开关闭合是低电平为调幅波段，开关断开是高电平为调频波段。以上元件与集成电路（IC）内部有关电路一起构成调谐和本机振荡电...
