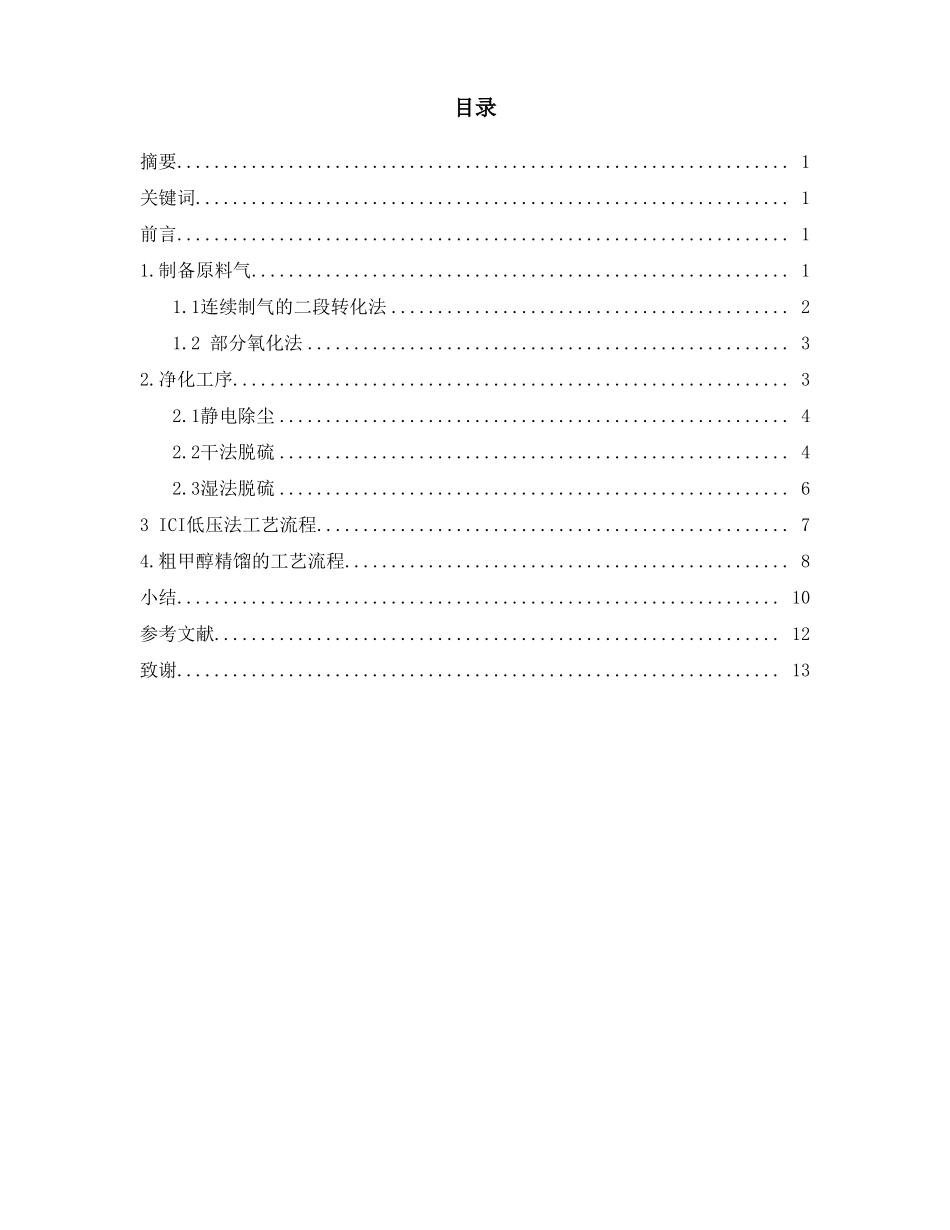

目录摘要..................................................................1关键词................................................................1前言..................................................................11.制备原料气..........................................................11.1连续制气的二段转化法...........................................21.2部分氧化法....................................................32.净化工序............................................................32.1静电除尘.......................................................42.2干法脱硫.......................................................42.3湿法脱硫.......................................................63ICI低压法工艺流程...................................................74.粗甲醇精馏的工艺流程................................................8小结.................................................................10参考文献.............................................................12致谢.................................................................13低压合成甲醇的工艺流程设计摘要：目前，虽然低压合成甲醇的工艺流程有所不同，但基本都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇，都是在铜系催化剂和锌铬催化剂存在下，在4~5MPa左右，温度360~400摄氏度下进行的。大致可以分为以下几个工序：制备原料气、净化原料气、压缩、合成甲醇、粗甲醇精馏。关键词：低压原料气净化合成甲醇精馏脱硫前言甲醇，分子式CH3OH，是饱和醇中最简单的一元醇，它是多种有机产品的基本原料和重要的溶剂，广泛用于有机合成、染料、医药、涂料和国防等工业。甲醇在有机合成工业中，是仅次于烯烃和芳烃的重要基础有机原料。甲醇是较好的人工合成蛋白的原料，是容易运输的清洁燃料，可直接用于还原铁矿得到高质量的海绵铁。随着近些年来碳一化学的工业的发展，甲醇制乙醇、乙烯、乙二醇、甲苯、二甲苯、乙酸乙烯、甲酸甲酯和氧分解性好的甲醇树脂等产品，正在研究开发和工业化中。目前，甲醇的消费已超过其传统用途，潜在的耗用量远远超过其化工用途，渗透到国民经济的各个部门。1966年英国帝国化学工业公司研制成功铜基催化剂，并开发了低压合成甲醇工艺，即ICI工艺。1971年，德国鲁奇公司开发了另一种低压合成甲醇的工艺，简称Lurgi工艺。此外美国i电动研究所还研制了三相甲醇合成技术，三相甲醇合成技术虽已研制成功但未建立大规模的生产厂。20世纪70年代中期以后，世界上新建和扩建的甲醇装置几乎都采用低压法。目前,虽然低压合成甲醇的工艺流程有所不同，但基本都是采用一氧化碳、二氧化碳加压催化氢化法合成甲醇,即:CO+2H2=CH3OHCO2+3H2=CH3OH+H2O以上反应都是在铜系催化剂和锌铬催化剂存在下，在4~5MPa左右，温度360~400摄氏度下进行的。大致可以分为以下几个工序：制备原料气→净化原料气→压缩→合成甲醇→粗甲醇精馏。本文主要阐述以天然气为原料采用ICI法制取甲醇的工艺流程。1.制备原料气目前世界上采用ICI法制取甲醇的大规模化工厂大多都是以天然为原料来制取甲醇。天然气的主要组分是甲烷和其他碳氢化合物。用天然气制造合成气，主要是将气体中包括甲烷在内的烃类化合物转化成氢气和一氧化碳。11.1连续制气的二段转化法在现代大型化工企业里，常采用连续生产的管式炉二段转化工艺，使气体原料转化成甲醇生产所需的合成气。从化学平衡分析，转化反应是摩尔增加的反应，应维持在低压或常压下进行，但为了节省动力，管式炉厂在加压下进行。且为了降低转化气中甲烷的含量，转化分两段进行，以下为二段转化工艺流程图：1引风机2蒸汽过滤器3锅炉给水预热器4燃料气预热器5工艺空气预热器6原料气月热器7转化炉反应管8转化炉烧嘴9二段转化炉10气泡11锅炉水循环泵12废热锅炉在一段转化炉里，天然气和蒸汽以一定的比例进入转化炉反应7，在管内的催化剂作用下，于1073~1123K的高温下进行转化反应。反应管外用燃料气燃...
