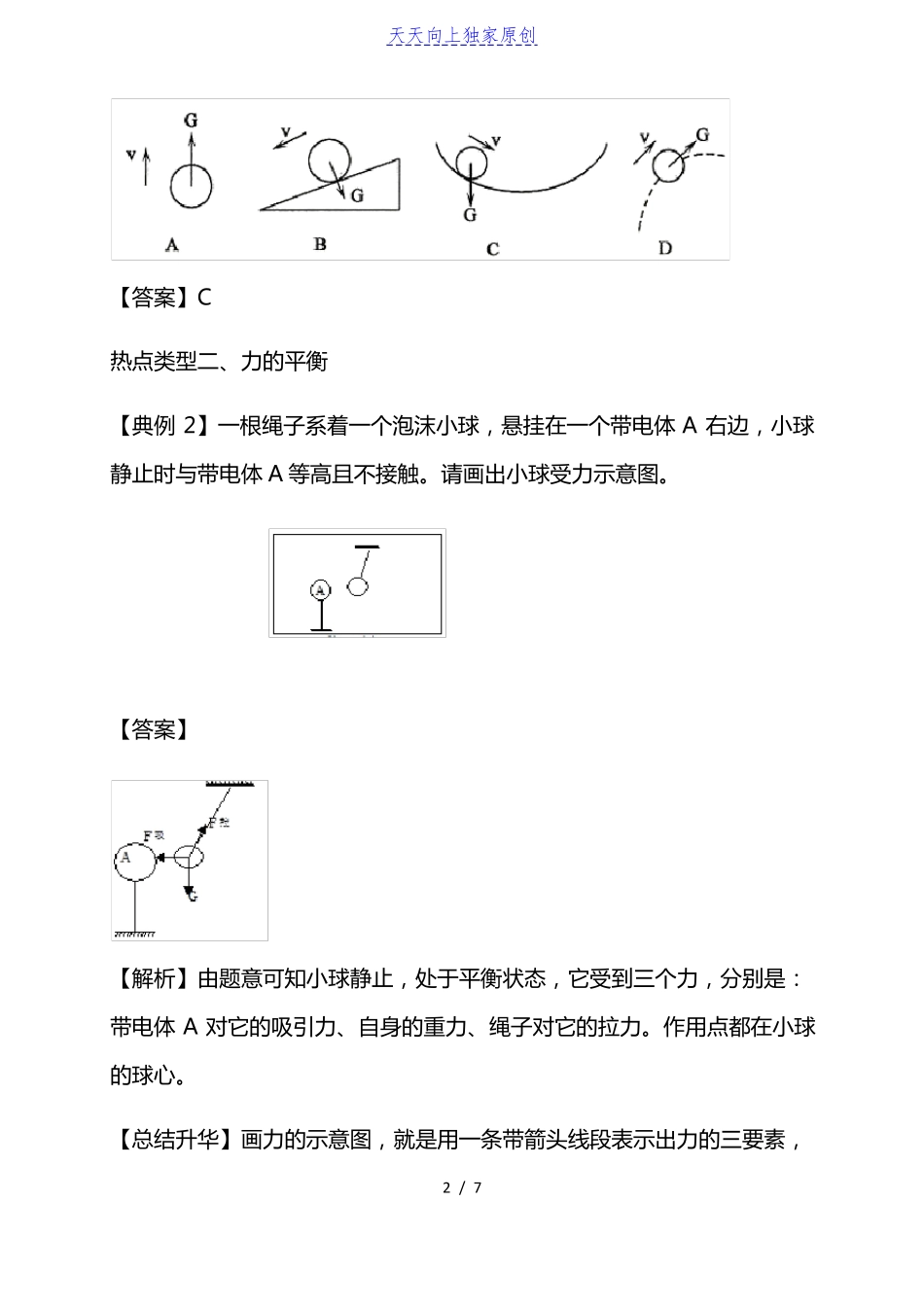

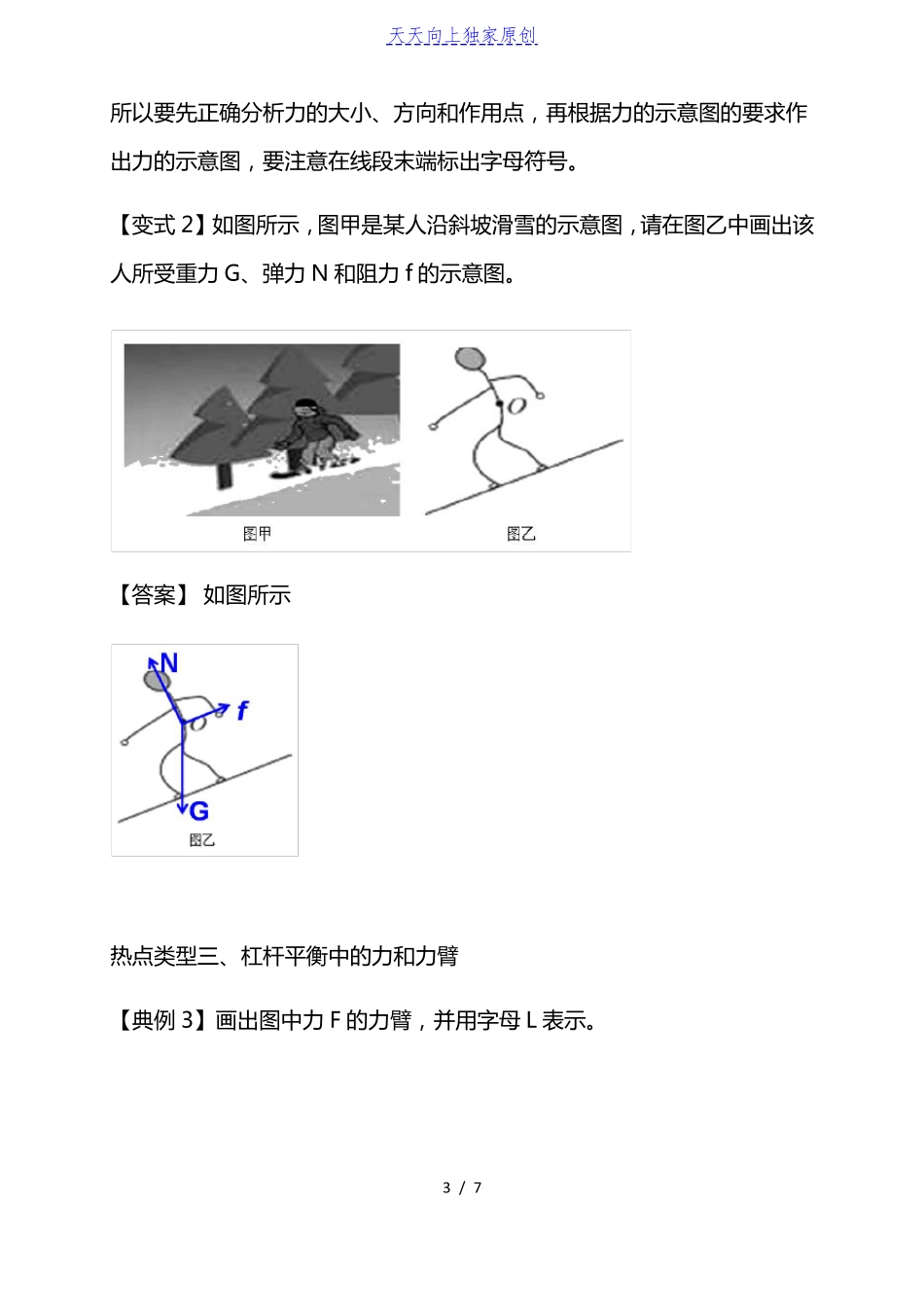

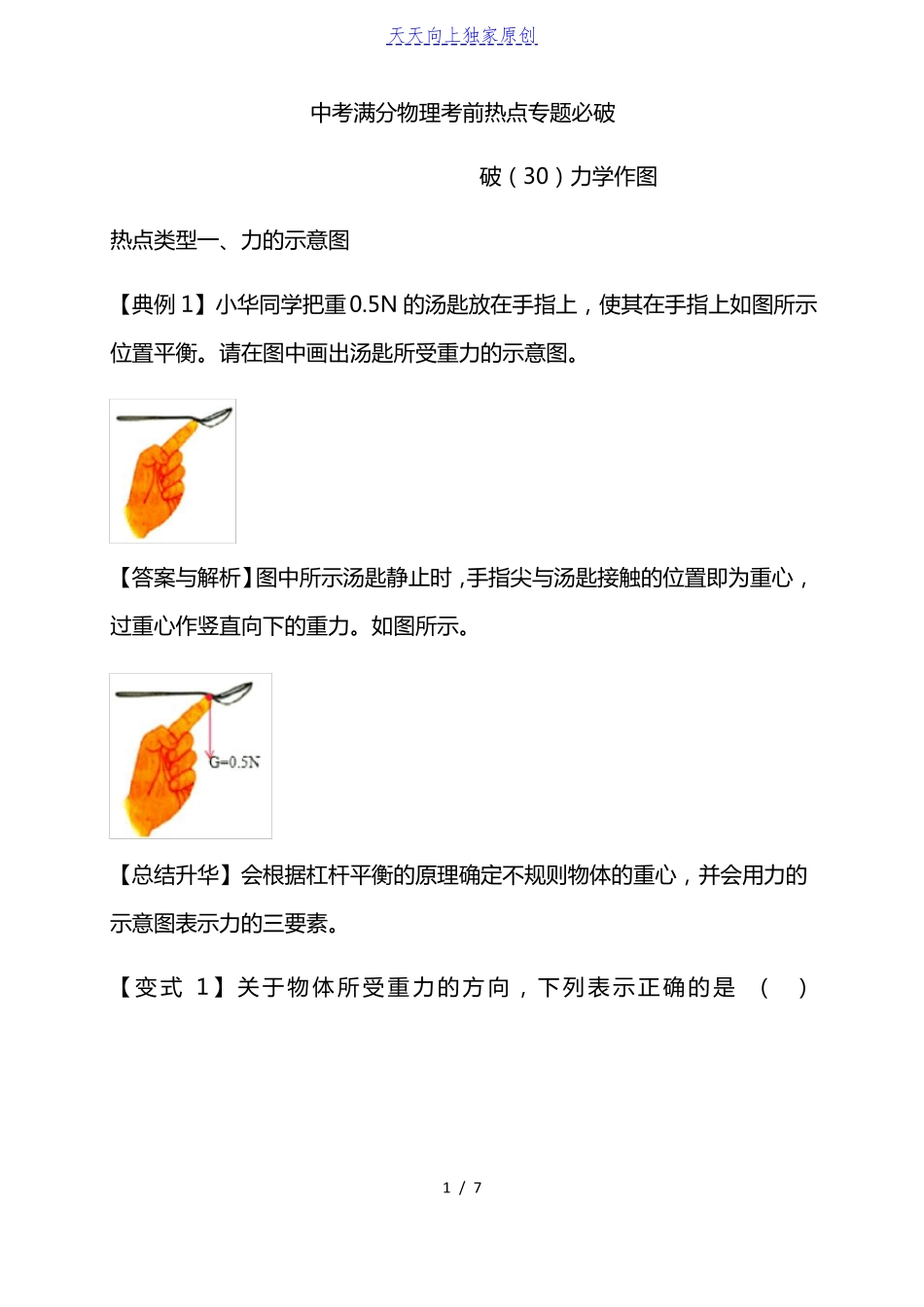

天天向上独家原创中考满分物理考前热点专题必破破（30）力学作图热点类型一、力的示意图【典例1】小华同学把重0.5N的汤匙放在手指上，使其在手指上如图所示位置平衡。请在图中画出汤匙所受重力的示意图。【答案与解析】图中所示汤匙静止时，手指尖与汤匙接触的位置即为重心，过重心作竖直向下的重力。如图所示。【总结升华】会根据杠杆平衡的原理确定不规则物体的重心，并会用力的示意图表示力的三要素。【变式1】关于物体所受重力的方向，下列表示正确的是（）1/7天天向上独家原创【答案】C热点类型二、力的平衡【典例2】一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。【答案】【解析】由题意可知小球静止，处于平衡状态，它受到三个力，分别是：带电体A对它的吸引力、自身的重力、绳子对它的拉力。作用点都在小球的球心。【总结升华】画力的示意图，就是用一条带箭头线段表示出力的三要素，2/7天天向上独家原创所以要先正确分析力的大小、方向和作用点，再根据力的示意图的要求作出力的示意图，要注意在线段末端标出字母符号。【变式2】如图所示，图甲是某人沿斜坡滑雪的示意图，请在图乙中画出该人所受重力G、弹力N和阻力f的示意图。【答案】如图所示热点类型三、杠杆平衡中的力和力臂【典例3】画出图中力F的力臂，并用字母L表示。3/7天天向上独家原创【答案】【解析】作杠杆的力臂的方法是：（1）反向延长各力（或正向延长）。（2）过支点作延长线的垂线。（3）标上直角符号和大括号，并标上4/7天天向上独家原创表示该力臂的字母。【总结升华】力臂的作图是初中物理基本题型，应该掌握好。【变式3】如右图是开启汽水瓶盖的起子的一种使用方法，可将此起子看成一个杠杆，则关于此杠杆支点、动力、阻力的画法，其中正确的是（）【答案】C【变式4】现将一石磙推上台阶，请你在图上画出最小力的示意图。【答案与解析】由杠杆的平衡条件可知，在阻力乘阻力臂不变时，动力臂越长所用的动力越小；如图，支点为O′，过支点O′做直径O′A，过A做O′A的垂线，可得动力的作用线，按这个方向用力，动力臂最长，最省力，如图所示。热点类型四、滑轮组绳子的绕法5/7天天向上独家原创【典例4】在图中画出使用该滑轮组提升重物最省力的绳子绕法。【答案与解析】本题绳的固定端如果在动滑轮上，如图甲所示，则有一个动滑轮没有用上，承担物重的绳子的段数为奇数，但不是最省力的方法，所以本题绳子绕法如图乙所示，承担物重的绳子的段数为4，是偶数。【总结升华】如果题中要求站在地面上去操作，表明在绳子的自由端所用拉力方向是向下的，那么一定一动两个滑轮就可以了，而且定滑轮的作用就是改变力的方向。画滑轮组的绕线首先应判断绳子自由端是向上拉还是向下拉，从而可以判断出绳子固定端是固定在动滑轮上还是在定滑轮上，然后从绳子的固定端绕起，按“从内向外”的顺序绕完。【变式5】小明学完“滑轮组”的知识后，用如图所示的滑轮组成滑轮组，并将这个滑轮组固定在高处的支架上，他站在低处使用这个滑轮组成功的将一个重物吊到高处。现请你在图中画出小明使用该滑轮组时最省力的绕6/7天天向上独家原创法。【答案】7/7
