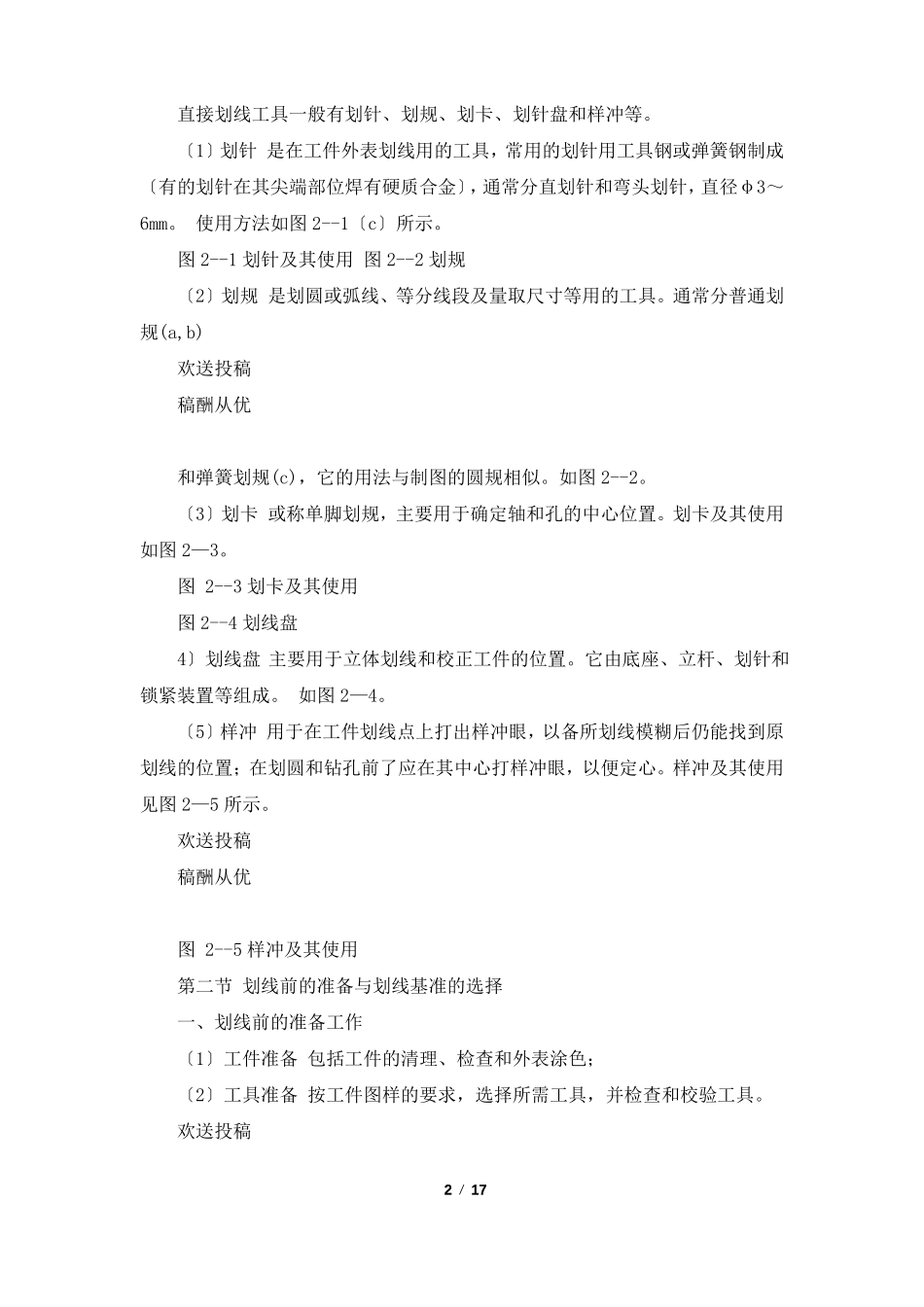

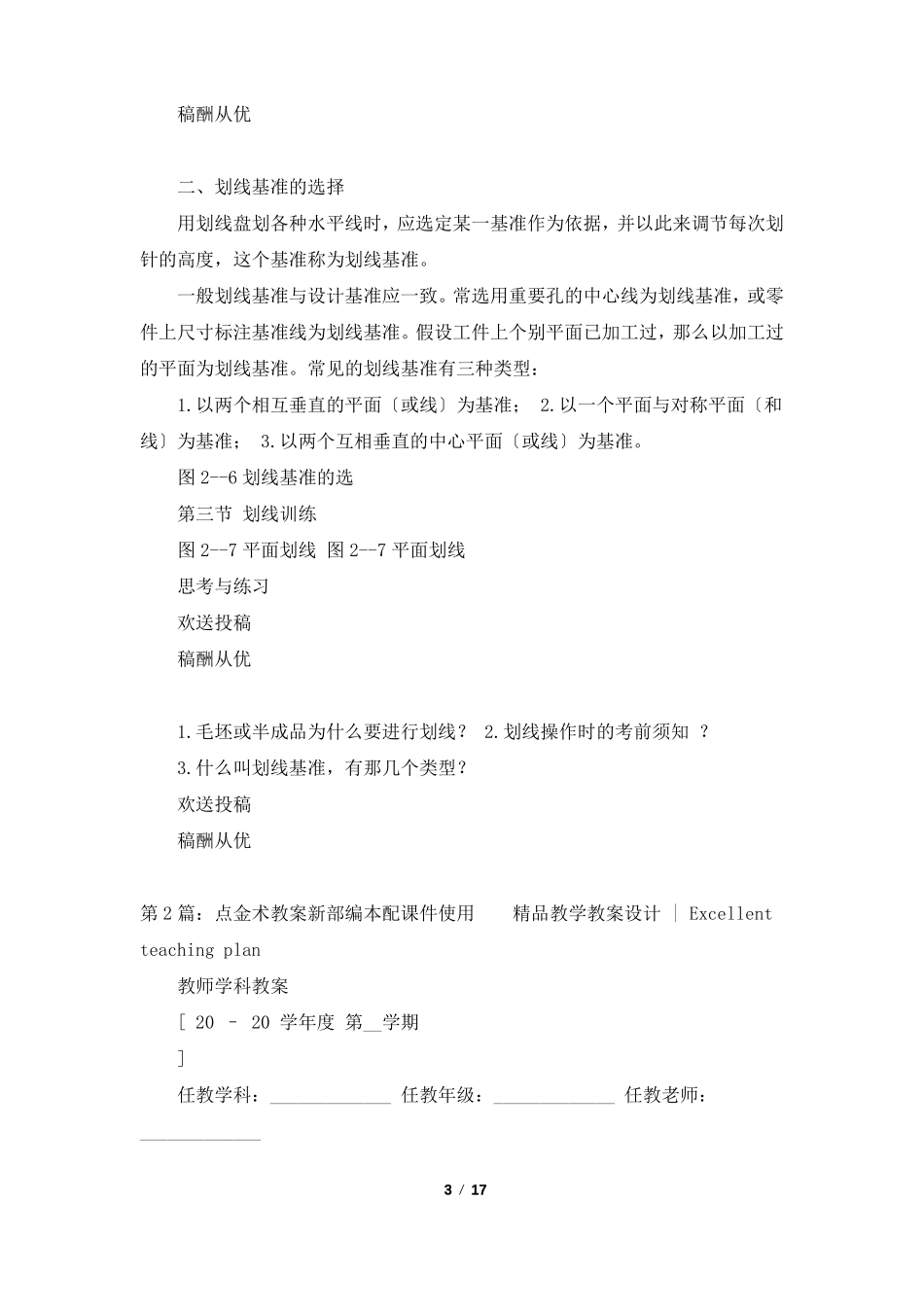

新能源汽车课件教案模板〔共4篇〕第1篇：汽车钳工课件——汽车钳工划线教学教案划线划线技能知识目标：1、明确划线在钳工加工中的作用；2、正确使用常用平面划线工具；3、掌握一般的划线方法和正确地在线条上打样冲眼；4、划线操作应到达线条清晰、粗细均匀，尺寸误差不大于±0.3mm。第一节划线概述一、划线简介划线是根据图样的尺寸要求，用划线工具在毛坯或半成品上划出待加工部位的轮廊线〔或称加工界限〕或作为基准的点、线的一种操作方法。划线的精度一般为0.25～0.5mm。1.毛坯或半成品为什么要进行划线呢？〔1〕所划的轮廊线即为毛坯或半成品的加工界限和依据，所划的基准点或线是工件安装时的标记或校正线。〔2〕在单件或小批量生产中，用划线来检查毛坯或半成品的形状和尺寸，合理地分配各加工外表的余量，及早发现不合格品，防止造成后续加工工时的浪费。〔3〕在板料上划线下料，可做到正确排料，使材料合理作用。2.划线是一项复杂、细致的重要工作，如果将划线划错，就会造成加工工件的报废。所以划线直接关系到产品的质量。对划线的要求是：尺寸准确、位置正确、线条清晰、冲眼大小均匀。划线操作时的考前须知：〔1〕看懂图样，了解零件的作用，分析零件的加工顺序和加工方法；〔2〕工件夹持或支承要稳妥，以防滑倒或移动；〔3〕在一次支承中应将要划出的平行线全部划全，以免再次支承补划，造成误差；〔4〕正确使用划线工具，划出的线条要准确、清晰；〔5〕划线完成后，要反复核对尺寸，才能进行机械加工。二、划线工具1/17直接划线工具一般有划针、划规、划卡、划针盘和样冲等。〔1〕划针是在工件外表划线用的工具，常用的划针用工具钢或弹簧钢制成〔有的划针在其尖端部位焊有硬质合金〕，通常分直划针和弯头划针，直径φ3～6mm。使用方法如图2--1〔c〕所示。图2--1划针及其使用图2--2划规〔2〕划规是划圆或弧线、等分线段及量取尺寸等用的工具。通常分普通划规(a,b)欢送投稿稿酬从优和弹簧划规(c)，它的用法与制图的圆规相似。如图2--2。〔3〕划卡或称单脚划规，主要用于确定轴和孔的中心位置。划卡及其使用如图2—3。图2--3划卡及其使用图2--4划线盘4〕划线盘主要用于立体划线和校正工件的位置。它由底座、立杆、划针和锁紧装置等组成。如图2—4。〔5〕样冲用于在工件划线点上打出样冲眼，以备所划线模糊后仍能找到原划线的位置；在划圆和钻孔前了应在其中心打样冲眼，以便定心。样冲及其使用见图2—5所示。欢送投稿稿酬从优图2--5样冲及其使用第二节划线前的准备与划线基准的选择一、划线前的准备工作〔1〕工件准备包括工件的清理、检查和外表涂色；〔2〕工具准备按工件图样的要求，选择所需工具，并检查和校验工具。欢送投稿2/17稿酬从优二、划线基准的选择用划线盘划各种水平线时，应选定某一基准作为依据，并以此来调节每次划针的高度，这个基准称为划线基准。一般划线基准与设计基准应一致。常选用重要孔的中心线为划线基准，或零件上尺寸标注基准线为划线基准。假设工件上个别平面已加工过，那么以加工过的平面为划线基准。常见的划线基准有三种类型：1.以两个相互垂直的平面〔或线〕为基准；2.以一个平面与对称平面〔和线〕为基准；3.以两个互相垂直的中心平面〔或线〕为基准。图2--6划线基准的选第三节划线训练图2--7平面划线图2--7平面划线思考与练习欢送投稿稿酬从优1.毛坯或半成品为什么要进行划线？2.划线操作时的考前须知？3.什么叫划线基准，有那几个类型？欢送投稿稿酬从优第2篇：点金术教案新部编本配课件使用精品教学教案设计|Excellentteachingplan教师学科教案[20–20学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________3/17xx市实验学校育人犹如春风化雨，授业不惜蜡炬成灰精品教学教案设计|Excellentteachingplan19、点金术齐心小学吴丽君教学目标：1、学会8个字，认识10个字。2、正确、流利、有感情地朗读课文，复述课文。3、了解课文内容，体会麦得斯的情感变化，明白人是要懂得知足、贪心的人必然会受到惩罚。幸福就在你的身边，它永远比金钱更重要。教学重难点：1、通过对重点词语的理解，体会人物心...
