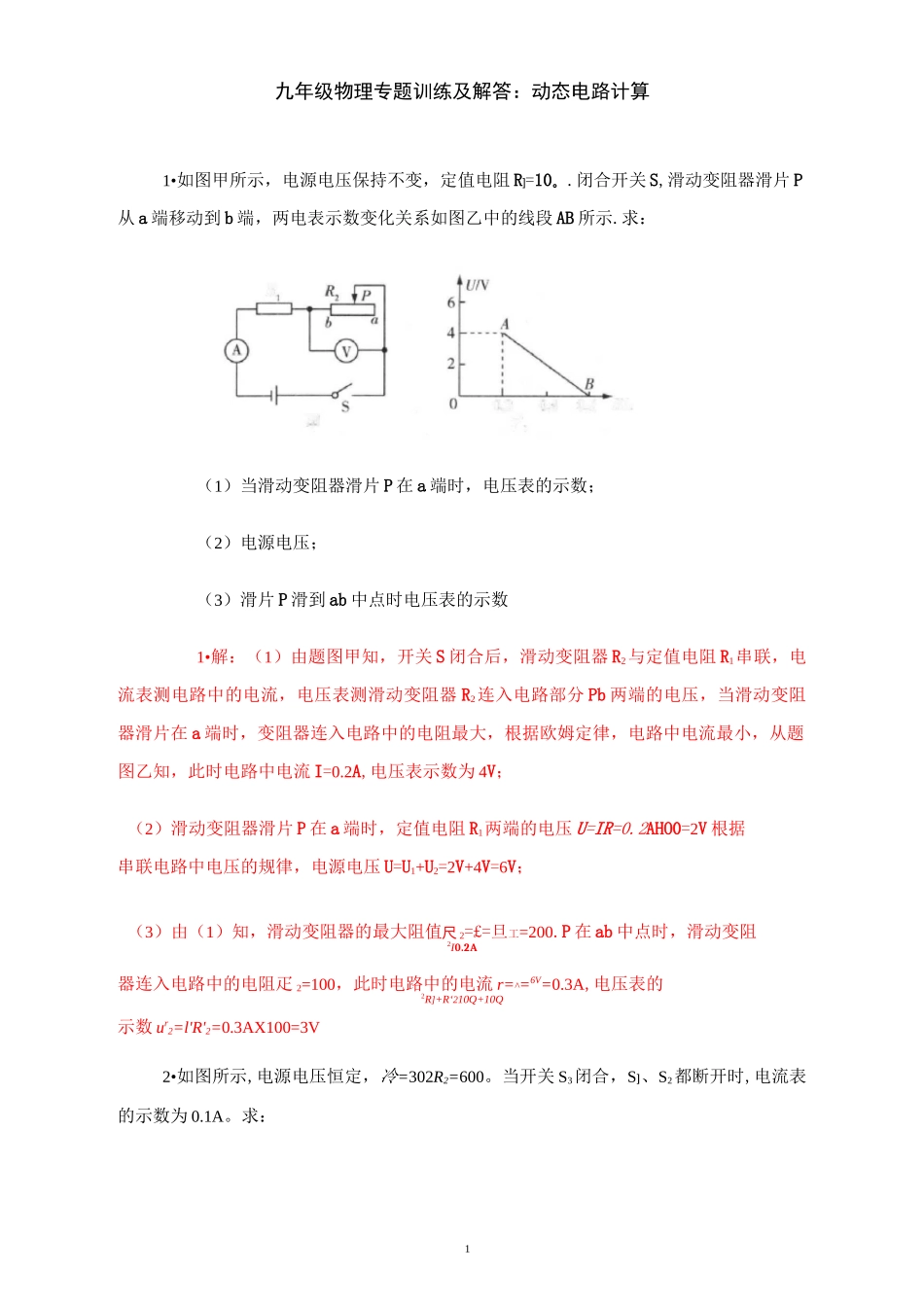

1R甲0.20.40.6//A乙九年级物理专题训练及解答：动态电路计算1•如图甲所示，电源电压保持不变，定值电阻R]=10。.闭合开关S,滑动变阻器滑片P从a端移动到b端，两电表示数变化关系如图乙中的线段AB所示.求：（1）当滑动变阻器滑片P在a端时，电压表的示数；（2）电源电压；（3）滑片P滑到ab中点时电压表的示数1•解：（1）由题图甲知，开关S闭合后，滑动变阻器R2与定值电阻R1串联，电流表测电路中的电流，电压表测滑动变阻器R2连入电路部分Pb两端的电压，当滑动变阻器滑片在a端时，变阻器连入电路中的电阻最大，根据欧姆定律，电路中电流最小，从题图乙知，此时电路中电流I=0.2A,电压表示数为4V；（2）滑动变阻器滑片P在a端时，定值电阻R1两端的电压U=IR=0.2AHO0=2V根据串联电路中电压的规律，电源电压U=U1+U2=2V+4V=6V；（3）由（1）知，滑动变阻器的最大阻值尺2=£=旦工=200.P在ab中点时，滑动变阻2I0.2A器连入电路中的电阻疋2=100，此时电路中的电流r=^=6V=0.3A,电压表的2R]+R‘210Q+10Q示数ur2=l'R'2=0.3AX100=3V2•如图所示,电源电压恒定，冷=302R2=600。当开关S3闭合，S]、S2都断开时,电流表的示数为0.1A。求：2（1）电源电压。（2）当开关S3断开，S“S2都闭合时，电流表的示数•解：（1）当开关S3闭合，％S2都断开时，R］与R2串联由/='可知，电阻两端电压：U1=IR1=0.1Ax30Q=3VR11U2=/R2=0.1AX60Q=6V电源电压：U=3V+6V=9V（2）当开关S3断开，S］、S2都闭合时，R1与R2并联，电流表测干路电流电流表示数：I=I1+I2=^+~=竺严=0.45人12R］R230边60边3•如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Q,滑动变阻器R3上标有“30Q1A”字样。当滑动变阻器R3的滑片P调到最左端，闭合开关S］、S2时，电压表的示数为3V,电流表的示数为0.5A。求：（1）定值电阻R1的阻值是多少？（2）只闭合开关耳，滑动变阻器R3的滑片P调到最右端时，电压表的示数是多少？（3）只闭合开关S2,电路中最大电流是多少？IZZI—1~E_|MAJ—J3•解：（1）当滑动变阻器R3的滑片P调到最左端，闭合开关S］、S2时，电阻R］、R2并联，电压表测量电源电压，即电源电压为3V电流表测量干路的电流3因为并联电路各支路电压相等且等于电源电压，所以U]=U2=U=3V定值电阻R2的电流为，/2=冬=亚=0.3A22R2ion根据并联电路干路电流等于各支路电流的和知，定值电阻Ri的电流为I1=I-I2=0.5A-0.3A=0.2A定值电阻R]的阻值为R1=^1=i^=15Q11U0.2A(2)只闭合开关耳，滑动变阻器R3的滑片P调到最右端时，R1与R3的最大电阻串联，电压表测R1两端的电压此时电路的电流为I--^~=亚=丄人R1+R315边+30边15R1两端的电压为：曙評150=1V，即电压表的示数为1V(3)只闭合开关S2,R2与R3串联，当滑动变阻器的电阻最小为0时，电路的电流最大最大电流为：匚=2=亚=0.3人最大R210边4•如图甲，实验小组的同学设计了一种测量温度的电路。已知电源电压为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图像如图乙所示。电流表采用“0〜0.3A”的量程。s吃Irrtll川山11」1丨丨丨1一》J-L二MO1DSOaoSOV3甲乙(1)当环境温度是40r时，电流表的示数为0.2A，求此时Rt两端的电压及R0的电阻值。-6V=20n0.3A'大42)该电路能测量的最高温度是多少？4•解：(1)当环境温度是40°C时，由图乙知，热敏电阻的阻值Rt=250,此时电流表的示数I=0.2A,Rt两端的电压U=IR=02Ax250=5V,R0两端的电压U0=U-Ut=6V-5V=1V,则R0的电阻值心=^°=丄匚=5Q00I0.2A(2)电流表采用“0〜0.3A”的量程，故最大电流不能超过0.3A,此时电路中的最小总热敏电阻的最小阻值R「=R-R0=200-50=150,小小0由图乙知，对应的最高温度为90C5.如图甲所示为一个超声波加湿器,如图乙所示为其内部湿度监测装置的简化电路图,已知电源电压为12V,定值电阻R的阻值为300,电流表的量程为0〜200mA，电压表的量程为0〜9V.湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为1200(图中未画出)。则在电路安全工作的前提下,请分析：(1)_____________________________________湿敏电阻R的阻值随湿度的增大而(填“增大”或“减小”)(2)当电流表的示数为0.2A时，R接入电路中的阻值？(3)当电压表示数为9V时，通过...
