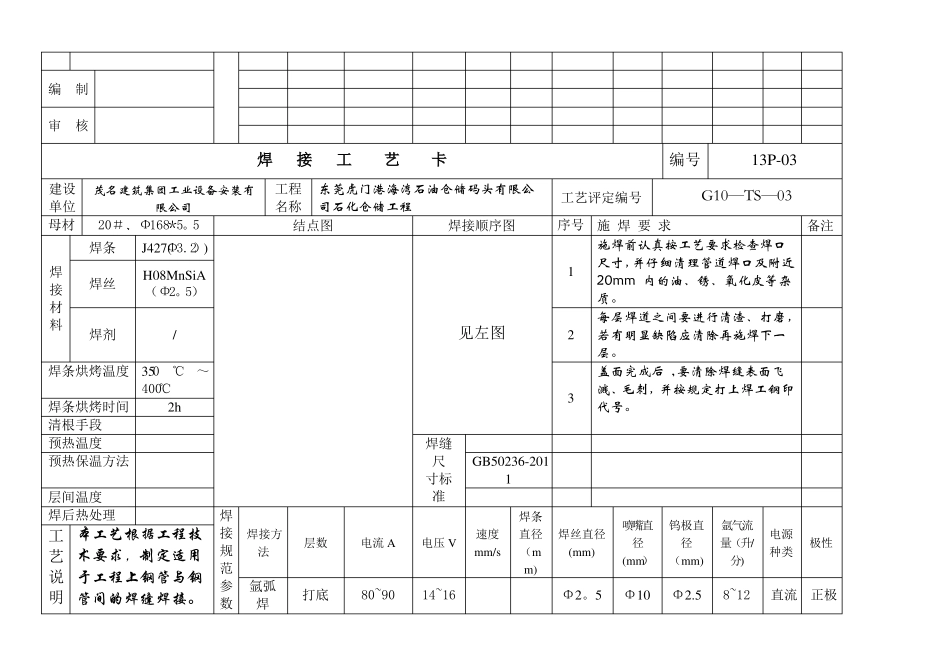

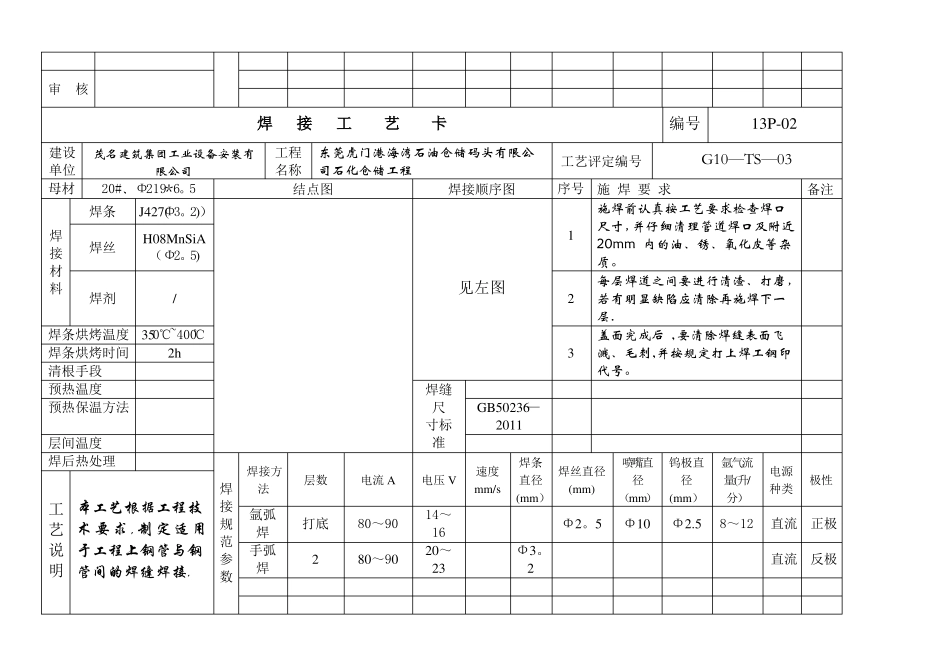

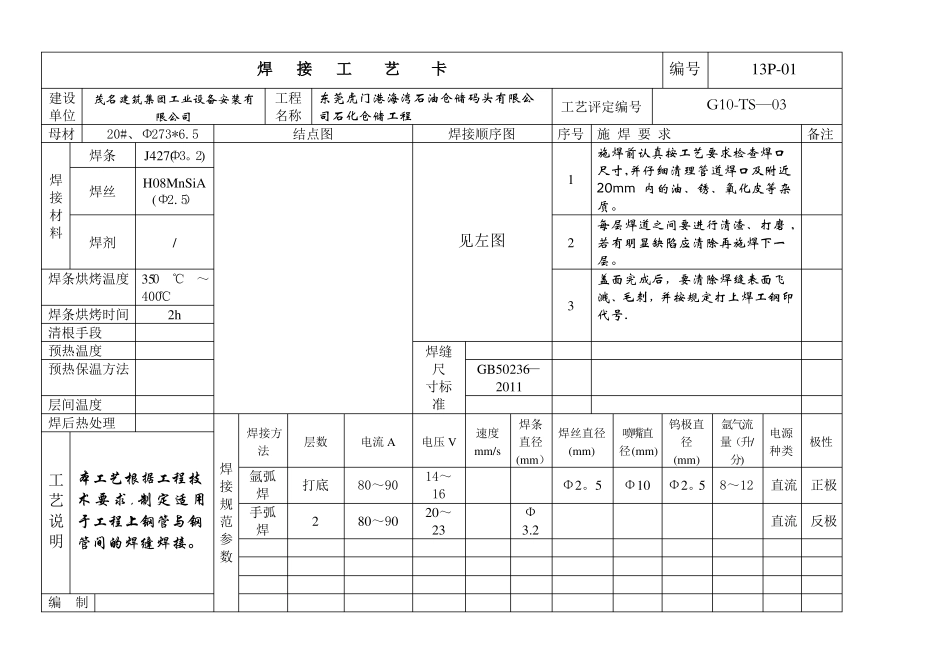

焊接工艺卡建设单位母材焊接材料茂名建筑集团工业设备安装有限公司编号13P-0120#、Φ273*6.5焊条焊丝J427(Φ3。2)H08MnSiA(Φ2.5）/焊剂焊条烘烤温度350℃～400℃焊条烘烤时间2h清根手段预热温度预热保温方法层间温度焊后热处理工程东莞虎门港海湾石油仓储码头有限公G10-TS—03工艺评定编号名称司石化仓储工程结点图焊接顺序图序号施焊要求施焊前认真按工艺要求检查焊口尺寸,并仔细清理管道焊口及附近120mm内的油、锈、氧化皮等杂质。每层焊道之间要进行清渣、打磨,2若有明显缺陷应清除再施焊下一见左图层。盖面完成后，要清除焊缝表面飞溅、毛刺，并按规定打上焊工钢印3代号.焊缝尺寸标准GB50236—2011速度mm/s备注喷嘴直径(mm)钨极直径(mm)氩气流量（升/分)电源种类极性焊接方法层数电流A电压V工艺说明本工艺根据工程技术要求,制定适用于工程上钢管与钢管间的焊缝焊接。编制焊氩弧接焊规手弧范焊参数焊条焊丝直径直径(mm)(mm）打底280～9080～9014～1620～23Φ3.2Φ2。5Φ10Φ2。58～12直流直流正极反极审核焊接工艺卡建设单位母材焊接材料茂名建筑集团工业设备安装有限公司编号13P-0220#、Φ219＊6。5焊条焊丝J427(Φ3。2)）H08MnSiA（Φ2。5)/350℃~400℃2h焊剂焊条烘烤温度焊条烘烤时间清根手段预热温度预热保温方法层间温度焊后热处理工程东莞虎门港海湾石油仓储码头有限公G10—TS—03工艺评定编号名称司石化仓储工程序号施焊要求结点图焊接顺序图施焊前认真按工艺要求检查焊口尺寸，并仔细清理管道焊口及附近120mm内的油、锈、氧化皮等杂质。每层焊道之间要进行清渣、打磨，见左图2若有明显缺陷应清除再施焊下一层.盖面完成后,要清除焊缝表面飞3溅、毛刺,并按规定打上焊工钢印代号。焊缝尺GB50236—寸标2011准层数电流A电压V速度mm/s焊条焊丝直径直径(mm)(mm）喷嘴直钨极直径径（mm）(mm）氩气流量(升/分）电源种类备注极性焊工本工艺根据工程技接氩弧规艺术要求,制定适用焊范说于工程上钢管与钢参手弧焊明管间的焊缝焊接.数焊接方法打底280～9080～9014～1620～23Φ3。2Φ2。5Φ10Φ2.58～12直流直流正极反极编制审核焊接工艺卡建设单位母材焊接材料茂名建筑集团工业设备安装有限公司编号13P-0320＃、Φ168＊5。5焊条焊丝J427(Φ3.2）)H08MnSiA（Φ2。5）/焊剂焊条烘烤温度350℃～400℃焊条烘烤时间2h清根手段预热温度预热保温方法层间温度焊后热处理工程东莞虎门港海湾石油仓储码头有限公G10—TS—03工艺评定编号名称司石化仓储工程序号施焊要求结点图焊接顺序图施焊前认真按工艺要求检查焊口尺寸，并仔细清理管道焊口及附近120mm内的油、锈、氧化皮等杂质。每层焊道之间要进行清渣、打磨，2若有明显缺陷应清除再施焊下一见左图层。盖面完成后,要清除焊缝表面飞溅、毛刺，并按规定打上焊工钢印3代号。焊缝尺寸标准层数电流A电压V备注GB50236-2011速度mm/s焊条直径（mm)喷嘴直径(mm）钨极直径（mm)氩气流量（升/分)电源种类极性焊工本工艺根据工程技接焊接方法规艺术要求，制定适用范于工程上钢管与钢说参氩弧明管间的焊缝焊接。数焊焊丝直径(mm)打底80~9014~16Φ2。5Φ10Φ2.58~12直流正极编制审核手弧焊280～9020～23Φ3。2直流反极焊接工艺卡建设单位母材焊接材料茂名建筑集团工业设备安装有限公司编号13P—0420＃、Φ114＊5.0焊条焊丝J427（Φ3。2))H08MnSiA（Φ2。5）/焊剂焊条烘烤温度350℃～400℃焊条烘烤时间2h清根手段预热温度预热保温方法层间温度焊后热处理工程东莞虎门港海湾石油仓储码头有限公G10—TS—03工艺评定编号名称司石化仓储工程序号施焊要求结点图焊接顺序图施焊前认真按工艺要求检查焊口尺寸，并仔细清理管道焊口及附近120mm内的油、锈、氧化皮等杂质.每层焊道之间要进行清渣、打磨,2若有明显缺陷应清除再施焊下一见左图层。盖面完成后,要清除焊缝表面飞溅、毛刺，并按规定打上焊工钢印3代号。焊缝尺寸标准GB50236-2011速度焊条备注喷嘴直钨极直氩气流电源极性焊焊接方层数电流A电压V焊丝直径法接规范工本工艺根据工程技参氩弧艺术要求，制定适用数焊手弧说于工程上钢管与钢焊明管间的焊缝焊接。编制审核mm/s直径（mm）(mm)径（mm)径（mm）量(升/分...
