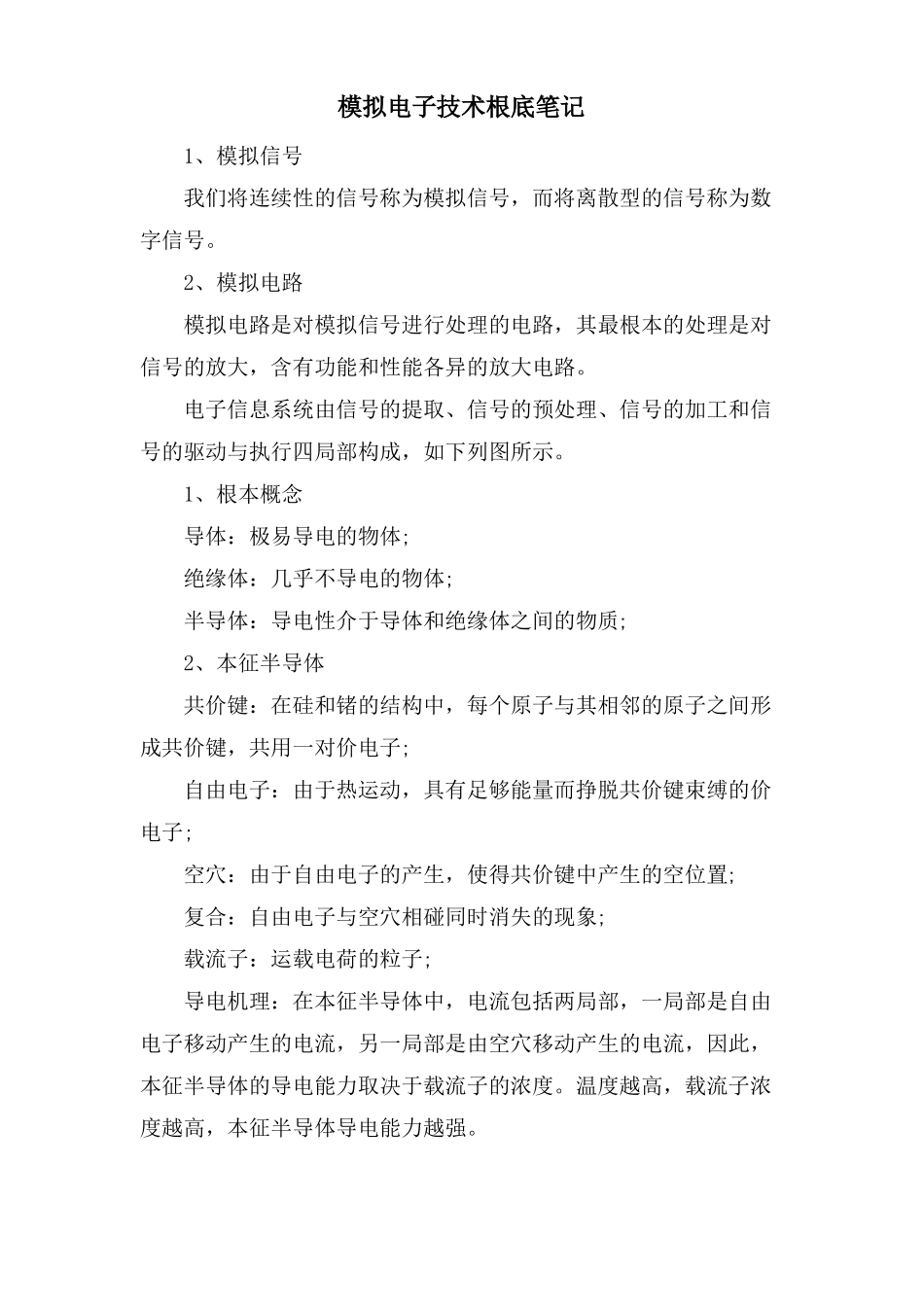

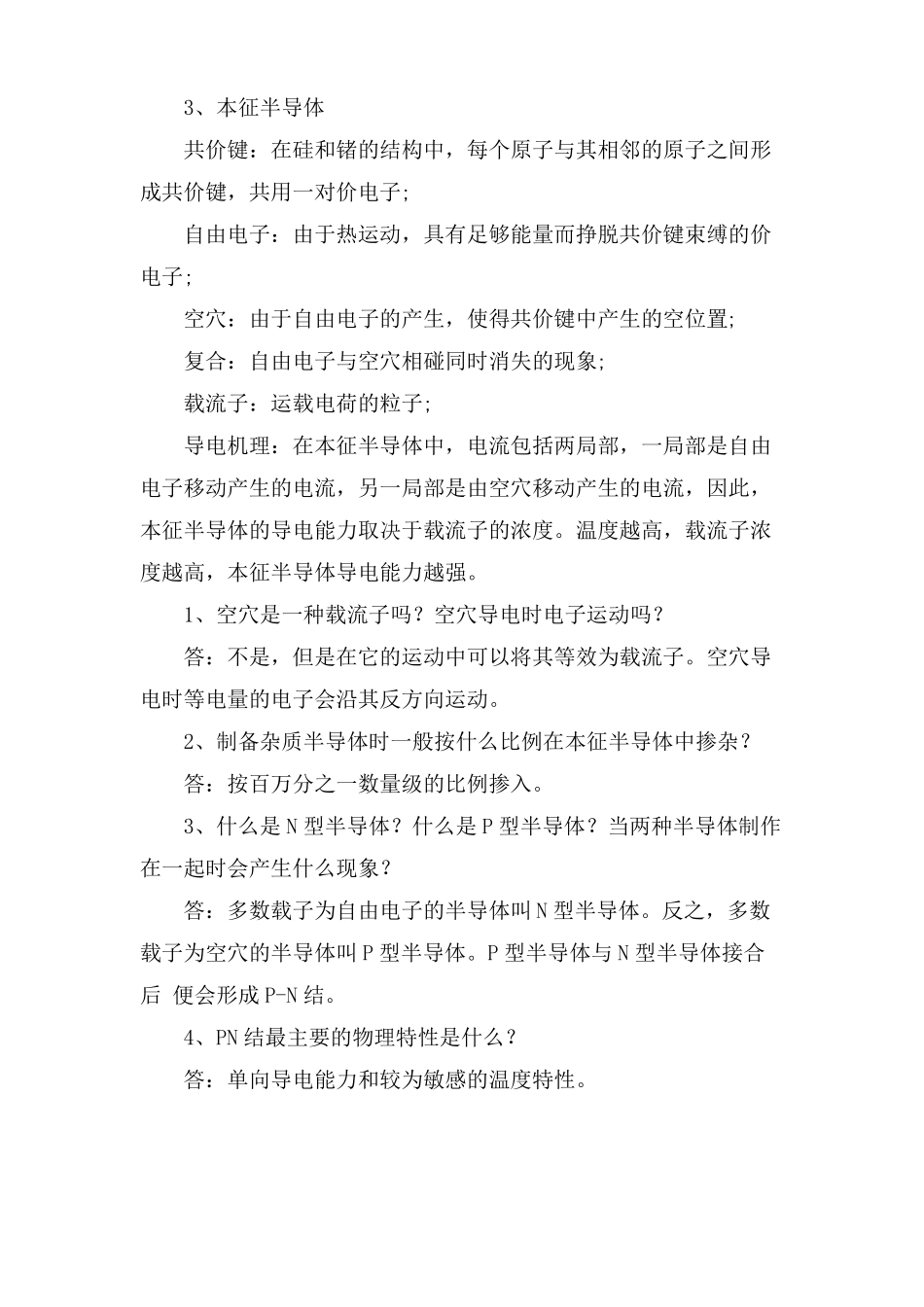

模拟电子技术根底笔记1、模拟信号我们将连续性的信号称为模拟信号，而将离散型的信号称为数字信号。2、模拟电路模拟电路是对模拟信号进行处理的电路，其最根本的处理是对信号的放大，含有功能和性能各异的放大电路。电子信息系统由信号的提取、信号的预处理、信号的加工和信号的驱动与执行四局部构成，如下列图所示。1、根本概念导体：极易导电的物体;绝缘体：几乎不导电的物体;半导体：导电性介于导体和绝缘体之间的物质;2、本征半导体共价键：在硅和锗的结构中，每个原子与其相邻的原子之间形成共价键，共用一对价电子;自由电子：由于热运动，具有足够能量而挣脱共价键束缚的价电子;空穴：由于自由电子的产生，使得共价键中产生的空位置;复合：自由电子与空穴相碰同时消失的现象;载流子：运载电荷的粒子;导电机理：在本征半导体中，电流包括两局部，一局部是自由电子移动产生的电流，另一局部是由空穴移动产生的电流，因此，本征半导体的导电能力取决于载流子的浓度。温度越高，载流子浓度越高，本征半导体导电能力越强。3、本征半导体共价键：在硅和锗的结构中，每个原子与其相邻的原子之间形成共价键，共用一对价电子;自由电子：由于热运动，具有足够能量而挣脱共价键束缚的价电子;空穴：由于自由电子的产生，使得共价键中产生的空位置;复合：自由电子与空穴相碰同时消失的现象;载流子：运载电荷的粒子;导电机理：在本征半导体中，电流包括两局部，一局部是自由电子移动产生的电流，另一局部是由空穴移动产生的电流，因此，本征半导体的导电能力取决于载流子的浓度。温度越高，载流子浓度越高，本征半导体导电能力越强。1、空穴是一种载流子吗？空穴导电时电子运动吗？答：不是，但是在它的运动中可以将其等效为载流子。空穴导电时等电量的电子会沿其反方向运动。2、制备杂质半导体时一般按什么比例在本征半导体中掺杂？答：按百万分之一数量级的比例掺入。3、什么是N型半导体？什么是P型半导体？当两种半导体制作在一起时会产生什么现象？答：多数载子为自由电子的半导体叫N型半导体。反之，多数载子为空穴的半导体叫P型半导体。P型半导体与N型半导体接合后便会形成P-N结。4、PN结最主要的物理特性是什么？答：单向导电能力和较为敏感的温度特性。5、半导体材料制作电子器件与传统的真空电子器件相比有什么特点？答：频率特性好、体积小、功耗小，便于电路的集成化产品的袖珍化，此外在巩固抗震可靠等方面也特别突出;但是在失真度和稳定性等方面不及真空器件。6、什么是本征半导体和杂质半导体？答：纯洁的半导体就是本征半导体，在元素周期表中它们一般都是中价元素。在本征半导体中按极小的比例掺入高一价或低一价的杂质元素之后便获得杂质半导体。7、PN结还有那些名称？答：空间电荷区、阻挡层、耗尽层等。8、PN结上所加端电压与电流是线性的吗？它为什么具有单向导电性？答：不是线性的，加上正向电压时，P区的空穴与N区的电子在正向电压所建立的电场下相互吸引产生复合现象，导致阻挡层变薄，正向电流随电压的增长按指数规律增长，宏观上呈现导通状态，而加上反向电压时，情况与前述正好相反，阻挡层变厚，电流几乎完全为零，宏观上呈现截止状态。这就是PN结的单向导电特性。9、在PN结加反向电压时果真没有电流吗？答：并不是完全没有电流，少数载流子在反向电压的作用下产生极小的反向漏电流。10、二极管最根本的技术参数是什么？答：最大整流电流11、二极管主要用途有哪些？答：整流、检波、稳压等。12、晶体管是通过什么方式来控制集电极电流的？答：通过电流分配关系。13、能否用两只二极管相互反接来组成三极管？为什么？答：否;两只二极管相互反接是通过金属电极相接，并没有形成三极管所需要的基区。14、什么是三极管的穿透电流？它对放大器有什么影响？答：当基极开路时，集电极和发射极之间的电流就是穿透电流：，其中是集电极-基极反向漏电流，和都是由少数载流子的运动产生的，所以对温度非常敏感，当温度升高时二者都将急剧增大。从而对放大器产生不利影响。因此在实际工作中要求它们越小越好。15、三极管的门电压一般是多少？答：硅管一般为0.5伏。锗管约为...
