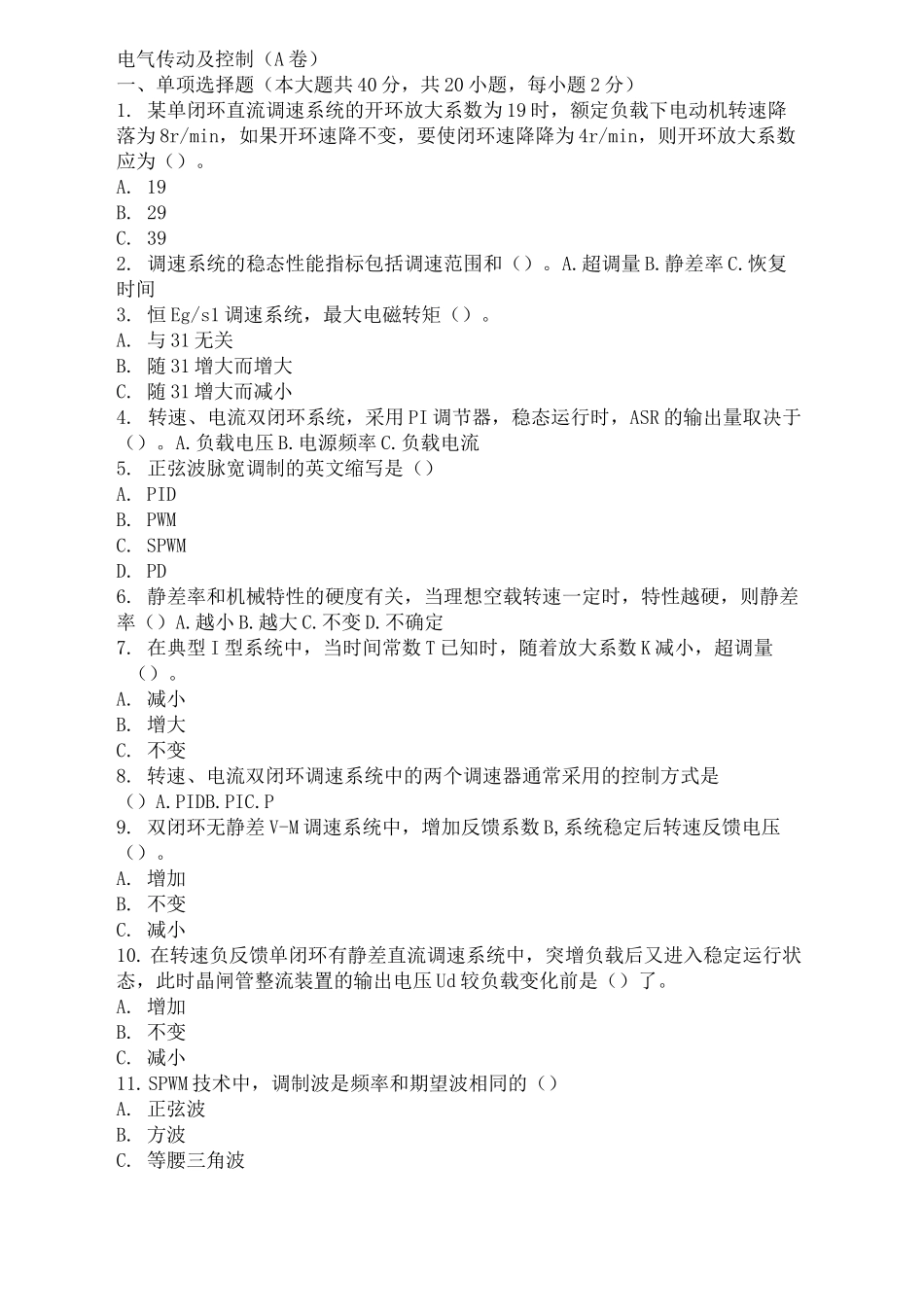

电气传动及控制A卷VIP免费

电气传动及控制（A卷）一、单项选择题（本大题共40分，共20小题，每小题2分）1.某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min，如果开环速降不变，要使闭环速降降为4r/min，则开环放大系数应为（）。A.19B.29C.392.调速系统的稳态性能指标包括调速范围和（）。A.超调量B.静差率C.恢复时间3.恒Eg/s1调速系统，最大电磁转矩（）。A.与31无关B.随31增大而增大C.随31增大而减小4.转速、电流双闭环系统，采用PI调节器，稳态运行时，ASR的输出量取决于（）。A.负载电压B.电源频率C.负载电流5.正弦波脉宽调制的英文缩写是（）A.PIDB.PWMC.SPWMD.PD6.静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率（）A.越小B.越大C.不变D.不确定7.在典型I型系统中，当时间常数T已知时，随着放大系数K减小，超调量（）。A.减小B.增大C.不变8.转速、电流双闭环调速系统中的两个调速器通常采用的控制方式是（）A.PIDB.PIC.P9.双闭环无静差V-M调速系统中，增加反馈系数B,系统稳定后转速反馈电压（）。A.增加B.不变C.减小10.在转速负反馈单闭环有静差直流调速系统中，突增负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较负载变化前是（）了。A.增加B.不变C.减小11.SPWM技术中，调制波是频率和期望波相同的（）A.正弦波B.方波C.等腰三角波D.锯齿波12.双闭环无静差V-M系统中，改变（）不能改变稳态转速。A.给定电压B.电流反馈系数C.转速反馈系数13.在定性的分析闭环系统性能时，截止频率sc越低，则系统的稳定精度（）A.越高B.越低C.不变D.不确定14.转差频率控制变频调速系统的基本思想是控制（）。A.电机的调速精度B.电机的动态转矩C.电机的气隙磁通D.电机的定子电流15.可以使系统在无静差的情况下保持恒速运行，实现无静差调速的是（）A.比例控制B.积分控制C.微分控制D.比例微分控制16.2%,那么系统允许的静态速降是（＜某闭环调速系统的调速范围是1500〜150r/min，要求系统的静差率s）。A.3.06r/minB.4.13r/minC.4r/min17.不属于双闭环直流调速系统的起动过程中阶段为（）A.电流上升B.恒流升速C.转速调节D.全压起动18.闭环系统的静特性表示闭环系统电动机的稳态关系是（）。A.转速与电枢回路总电阻间的B.转速与给定电压间的C.转速与负载电流间的D.转速与开环放大系数间的19.下列异步电动机调速方法属于转差功率消耗型的调速系统是（）A.降电压调速B.串级调速C.变极调速D.变压变频调速20.V-M系统中，米用三相整流电路，为抑制电流脉动，可米用的主要措施是（）。A.减小电流B.设置平波电抗器C.增大负载电阻二、填空题（本大题共10分，共5小题，每小题2分）1.变压变频器，又称装置。2.放大器的电压放大系数用符号表示。3.异步电机磁通太强，又会使铁心，从而导致过大的励磁电流，功率因素变坏，电动机过热。4.对于异步电机的变压变频调速，必须具备能够同时控制电压和的交流电源。5.交流异步电动机变频调速系统的控制方式有、和三种三、作图题（本大题共10分，共1小题，每小题10分）试论述基于稳态模型的转速闭环转差频率控制系统的基本控制规律，画出电压频率特性。四、计算题（本大题共20分，共2小题，每小题10分）1.某龙门刨床工作台采用V-M调速系统。已知直流电动机Px=60kW,Ux=220KJv=303見叫--1000r/min:主电路总电阻：ma：:,求：（1）当电流连续时，在额定负载下的转速降落止"x为多少?（2）开环系统机械特性连续段在额定转速时的静差率多少？2.当转速、电流双闭环调速系统稳态运行时，两个调节器的输入偏差是多少?写出它们各自的输出电压值。五、简答题（本大题共20分，共2小题，每小题10分）1.可逆传动系统对逻辑开关的要求？2.转差频率控制的转速闭环变频变压调速系统的优缺点？答案:一、单项选择题（40分，共20题，每小题2分）1.C2.B3.A4.C5.D6.A7.A8.B9.B10.A11.A12.B13.B14.C15.B16.A17.D18.C19.D20.B二、填空题（10分，共5题，每小题2分）1.参考答案：VVVF解题方案：评分标准：2.参考答案：解题方案：评分标准:3.参考答案:饱和解题方案:评分标准:4.参考答案:幅值频率解题方案:评分标准:5.参考答案：恒磁通控制恒功率控制恒电流控...
