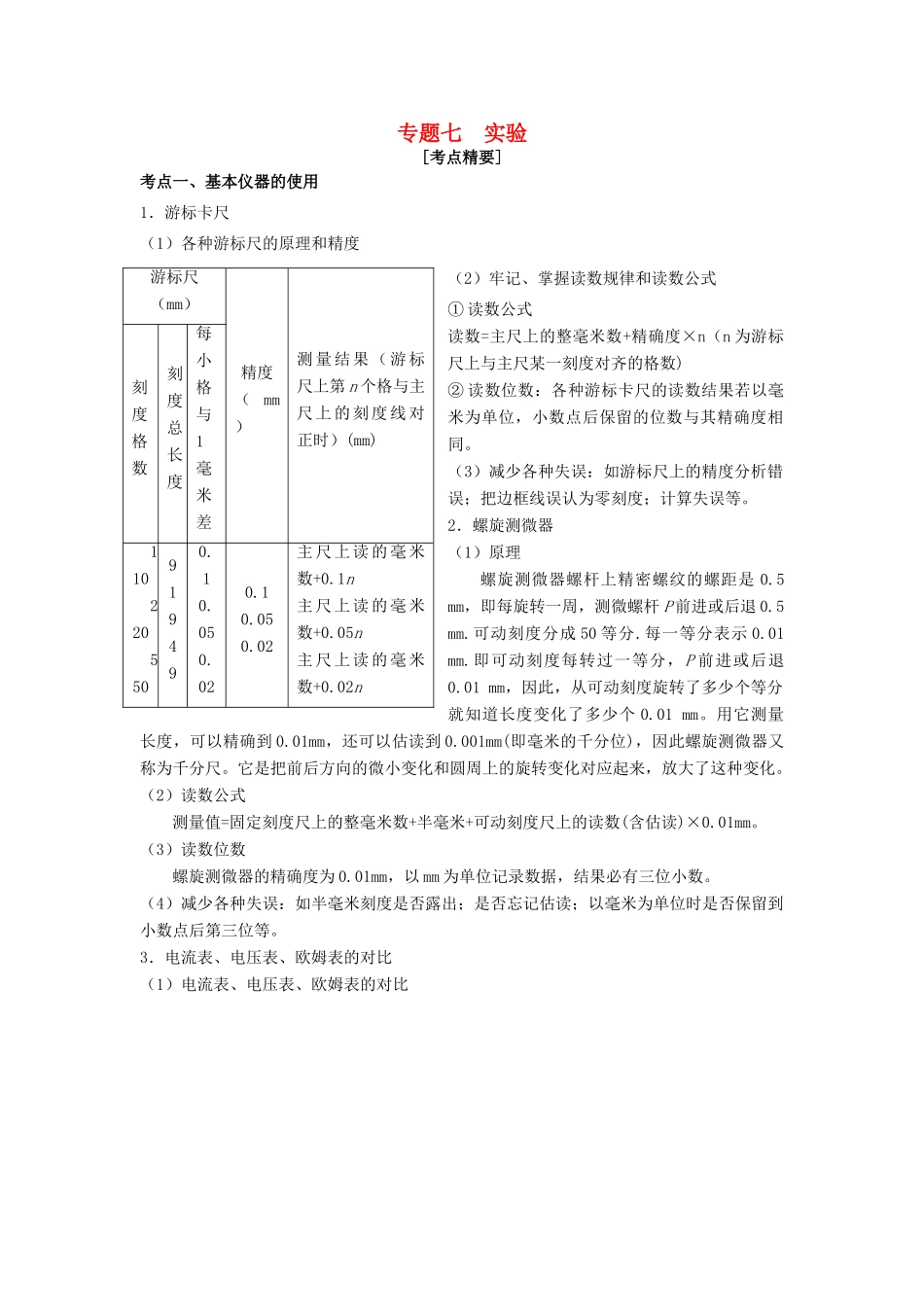

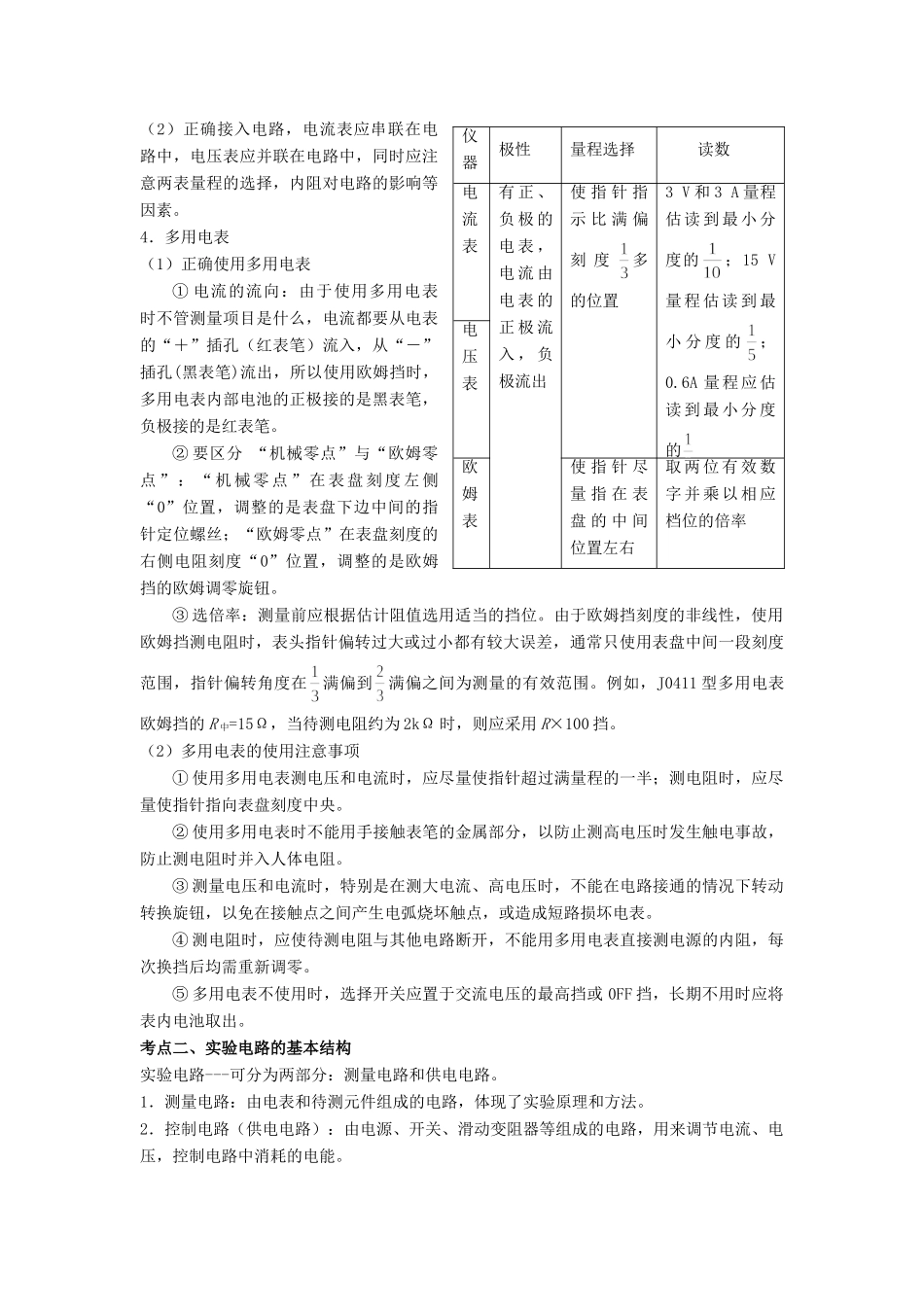

专题七实验[考点精要]考点一、基本仪器的使用1．游标卡尺（1）各种游标尺的原理和精度（2）牢记、掌握读数规律和读数公式①读数公式读数=主尺上的整毫米数+精确度×n（n为游标尺上与主尺某一刻度对齐的格数)②读数位数：各种游标卡尺的读数结果若以毫米为单位，小数点后保留的位数与其精确度相同。（3）减少各种失误：如游标尺上的精度分析错误；把边框线误认为零刻度；计算失误等。2．螺旋测微器（1）原理螺旋测微器螺杆上精密螺纹的螺距是0.5mm，即每旋转一周，测微螺杆P前进或后退0.5mm.可动刻度分成50等分.每一等分表示0.01mm.即可动刻度每转过一等分，P前进或后退0.01mm，因此，从可动刻度旋转了多少个等分就知道长度变化了多少个0.01mm。用它测量长度，可以精确到0.01mm，还可以估读到0.001mm(即毫米的千分位)，因此螺旋测微器又称为千分尺。它是把前后方向的微小变化和圆周上的旋转变化对应起来，放大了这种变化。（2）读数公式测量值=固定刻度尺上的整毫米数+半毫米+可动刻度尺上的读数(含估读)×0.01mm。（3）读数位数螺旋测微器的精确度为0.01mm，以mm为单位记录数据，结果必有三位小数。（4）减少各种失误：如半毫米刻度是否露出；是否忘记估读；以毫米为单位时是否保留到小数点后第三位等。3．电流表、电压表、欧姆表的对比（1）电流表、电压表、欧姆表的对比游标尺（mm）精度（mm）测量结果（游标尺上第n个格与主尺上的刻度线对正时）(mm)刻度格数刻度总长度每小格与1毫米差110220550919490.10.050.020.10.050.02主尺上读的毫米数+0.1n主尺上读的毫米数+0.05n主尺上读的毫米数+0.02n（2）正确接入电路，电流表应串联在电路中，电压表应并联在电路中，同时应注意两表量程的选择，内阻对电路的影响等因素。4．多用电表（1）正确使用多用电表①电流的流向：由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔（红表笔）流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔。②要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的指针定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的欧姆调零旋钮。③选倍率：测量前应根据估计阻值选用适当的挡位。由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大或过小都有较大误差，通常只使用表盘中间一段刻度范围，指针偏转角度在满偏到满偏之间为测量的有效范围。例如，J0411型多用电表欧姆挡的R中=15Ω，当待测电阻约为2kΩ时，则应采用R×100挡。（2）多用电表的使用注意事项①使用多用电表测电压和电流时，应尽量使指针超过满量程的一半；测电阻时，应尽量使指针指向表盘刻度中央。②使用多用电表时不能用手接触表笔的金属部分，以防止测高电压时发生触电事故，防止测电阻时并入人体电阻。③测量电压和电流时，特别是在测大电流、高电压时，不能在电路接通的情况下转动转换旋钮，以免在接触点之间产生电弧烧坏触点，或造成短路损坏电表。④测电阻时，应使待测电阻与其他电路断开，不能用多用电表直接测电源的内阻，每次换挡后均需重新调零。⑤多用电表不使用时，选择开关应置于交流电压的最高挡或0FF挡，长期不用时应将表内电池取出。考点二、实验电路的基本结构实验电路---可分为两部分：测量电路和供电电路。1．测量电路：由电表和待测元件组成的电路，体现了实验原理和方法。2．控制电路（供电电路）：由电源、开关、滑动变阻器等组成的电路，用来调节电流、电压，控制电路中消耗的电能。仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指示比满偏刻度多的位置3V和3A量程估读到最小分度的；15V量程估读到最小分度的；0.6A量程应估读到最小分度的电压表欧姆表使指针尽量指在表盘的中间位置左右取两位有效数字并乘以相应档位的倍率考点三、一般设计性电学实验的设计思路1．审题审题时要注意两方面问题：（1）实验目的；（2）给定的实验器材的性能参数。2．电学实验器材的选择仪器选择需考虑的三个因素：（1）安全因素：通过...
