滑移门运动轨迹及门锁布置浅析VIP免费

滑移门运动轨迹及门锁布置浅析_第1页
1/8
滑移门运动轨迹及门锁布置浅析_第2页
2/8
滑移门运动轨迹及门锁布置浅析_第3页
3/8

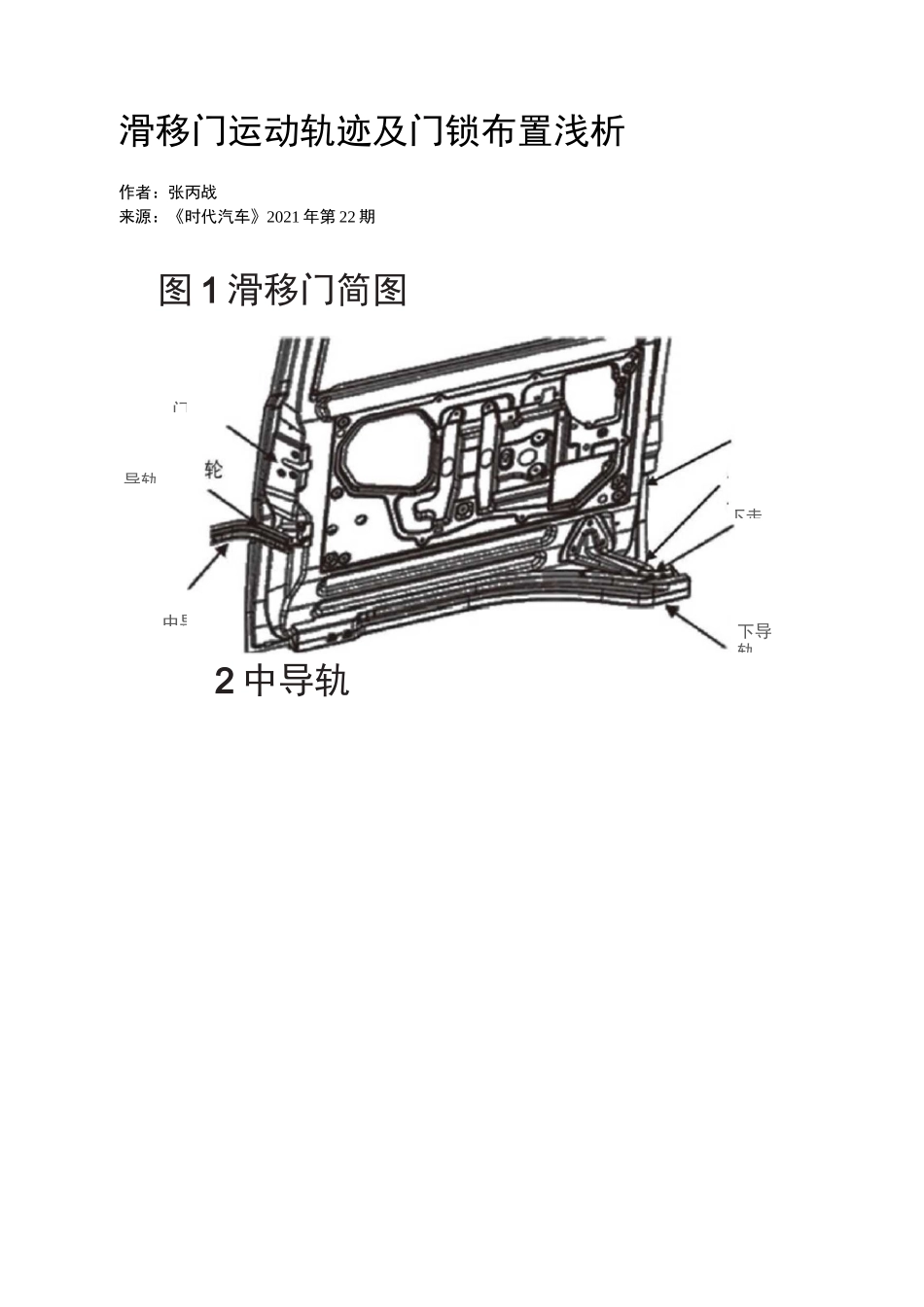

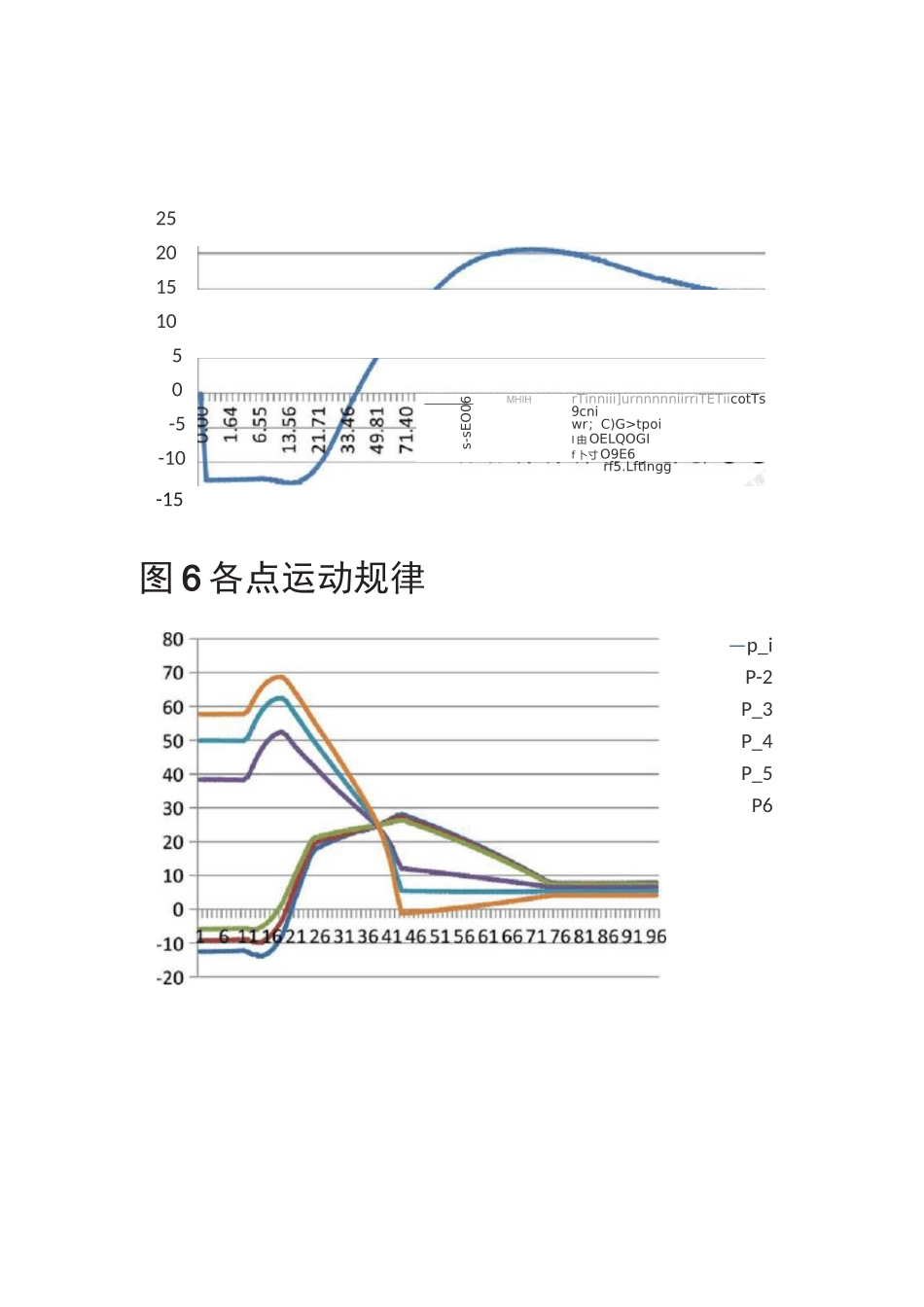

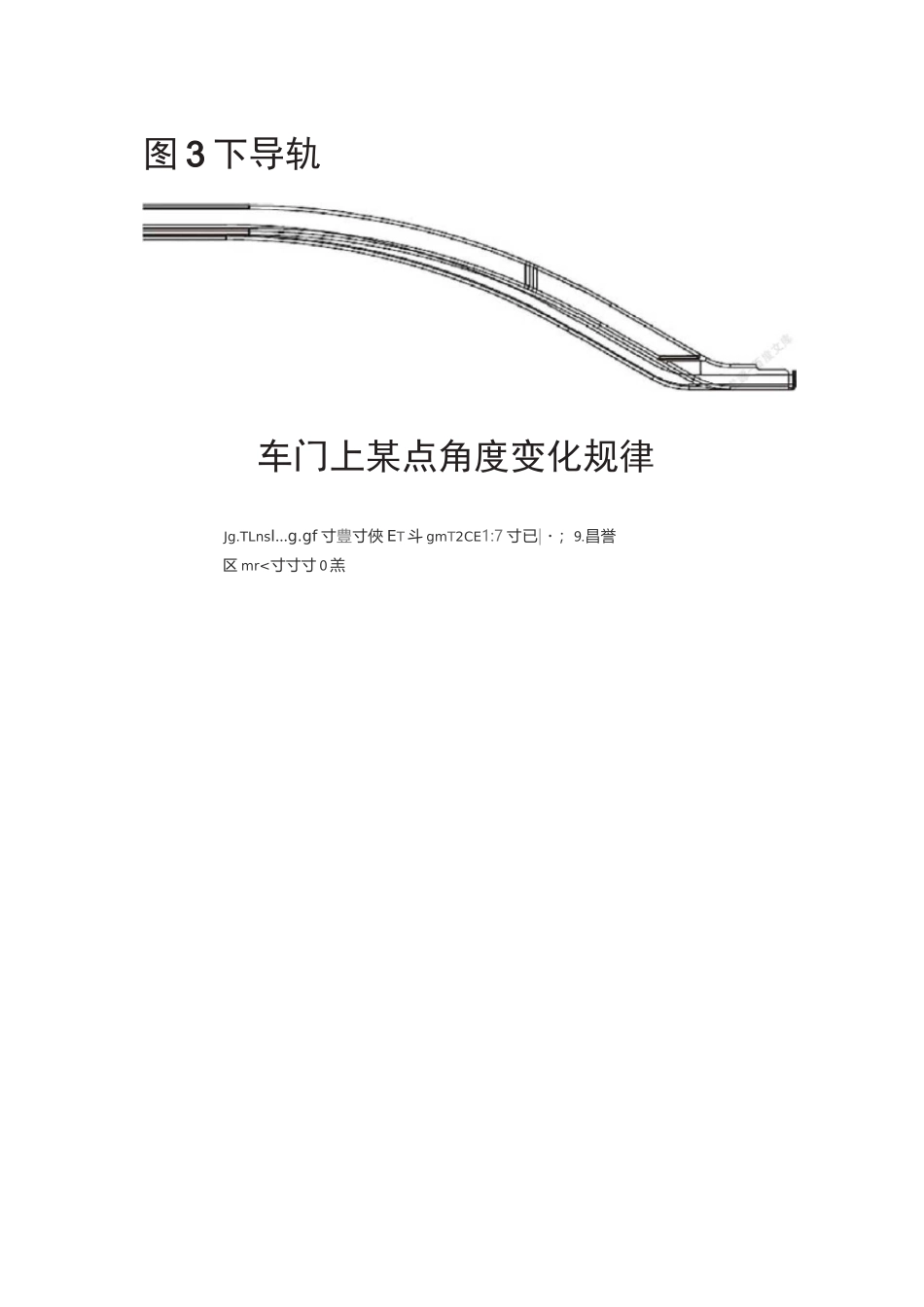

门下走中导下导轨导轨滑移门运动轨迹及门锁布置浅析作者:张丙战来源:《时代汽车》2021年第22期图1滑移门简图2中导轨Jg.TLnsI…g.gf寸豊寸俠ET斗gmT2CE1:7寸已|・;9.昌誉区mr<寸寸寸0羔TTTTTTS寸艮一.6ifsm.z图3下导轨车门上某点角度变化规律-15图6各点运动规律—p_iP-2P_3P_4P_5P62520151050-5-10MHIHs-sEO06rTinniii]urnnnnniirriTETiicotTs9cniwr;C)G>tpoiI由OELQOGIf卜寸O9E6rf5.Lftingg图7后侧门锁布置摘要:滑移门的运动轨迹,尤其各个具体点的运动轨迹对滑移门上各个功能件的布置及运动空间的预留具有重要的意义。本文通过对滑移门几个位置点的运动研究,找出滑移门运动规律为车门功能件的布置提供依据。关键词:滑移门运动门锁AnalysisofslidingdoormovementtrajectoryanddoorlockarrangementZhangBingzhanAbstract:Thetractofslidingdoor,especiallythetractofthekeypointsplaysanimportantroleinpackageandcheckingthespaceoftheslidingdoor.Bystudyingthemovementofkeypoints,thisarticleprovidessomecluetothepackageofslidingdoor.Keywords:slidingdoor,movement,latch车门密封胶条密封间隙门锚锁扣侧围车门外板质量目标:车门外扳与侧围外板不能出现段差滑移门的组成包含了自身的结构件如内板、外板、加强版等,同时也包含了如玻璃升降器、密封条、门锁、导轨、走轮臂等功能件,但是对车门的运动起决定的是上导轨、中导轨和下导轨。上下导轨的作用相同,故理论分析车门处于理想状态,下导轨和中导轨就完全控制了滑移门的运动。门锁在滑移门上的安装位置如图1;前锁、后锁在车门完全关上的起作用,导轨锁在车门开启最大位置时起作用导轨固定在车身上,滑移门上装有滚轮,滚轮在导轨上的运动就形成了滑移门的运动。中走轮安装在滑移门的后部,这就决定了中导轨主要用于限制滑移门的后部的运动规律;而下走轮安装在滑移门的前部,这就决定了下导轨主要用于限制滑移门的前部的运动规律。毫无疑问中导轨的形状决定了滑移门中走轮的移动轨迹,也即中导轨的形状就是就是中走轮的轨迹。由中导轨的形状可以看出,该轨迹分为三个部分:先直线运动,运动方向为与车身纵向成60°角;再进行圆周运动;最后再进行直线运动,运动方向为与车身纵向平行运动。下走轮的运动轨迹,与中走轮相同,下走轮沿着下导轨进行运动,下走轮的形状也决定了下走轮的运动情况,也即下导轨的形状就是下走轮的运动轨迹。由下导轨的形状可以看出,该轨迹分为三个部分:先直线运动,运动方向为与车身总成成20°角;再进行圆周运动;最后再进行直线运动,运动方向为与车身纵向平行。建立滑移门运动模型,该运动模型已经有论文进行了论述,本文不再赘述,直接使用该模型进行关键点测量分析。取车门上滑移门后锁啮合点为测量点,测量该点角度变化规律,其角度变化如下:由上图可以看出:1、在前10mm的运动范围之内,该点的运动角度基本保持不变57。左右,即车门上该点的运动方向保持不变;2、在前10mm的运动过程中,该点的运动方向并不与导轨的角度相同,而是偏小;3、在10mm以后的運动过程中,该点的运动方向一直在变化门锁在布置时,尽量利用在车门运动的前10mm范围之内,门锁的啮合方向要与此角度一致,才能保证门锁在啮合过程中是完全符合理论状态,否则门锁啮合存在夹角就会影响门锁的使用寿命。取车门上下走轮臂上一点为测量点,测量该点角度变化规律,其角度变化如下:由上图可以看出:1、在前11mm的运动范围之内,该点的运动角度基本保持不变13°左右,即车上该点的运动方向保持不变;2、在前11mm的运动过程中,该点的运动方向并不与导轨的角度相同,而是偏小;3、在11mm以后的运动过程中,该点的运动方向一直在变化。门锁在布置时,尽量利用在车门运动的前11mm范围之内,滑移门前锁的啮合方向要与此角度一致,才能保证门锁在啮合过程中是完全符合理论状态,否则门锁啮合存在夹角就会影响门锁的使用寿命。沿滑移门纵向均匀取6个测量点进行测量,此6个点的运动变化规律如下:由上图看出:1、滑移门在接近最大开度时,滑移门上各点的运动方向趋于一致;2、在接近最大开度时,各点的运动方向近似保持不...
