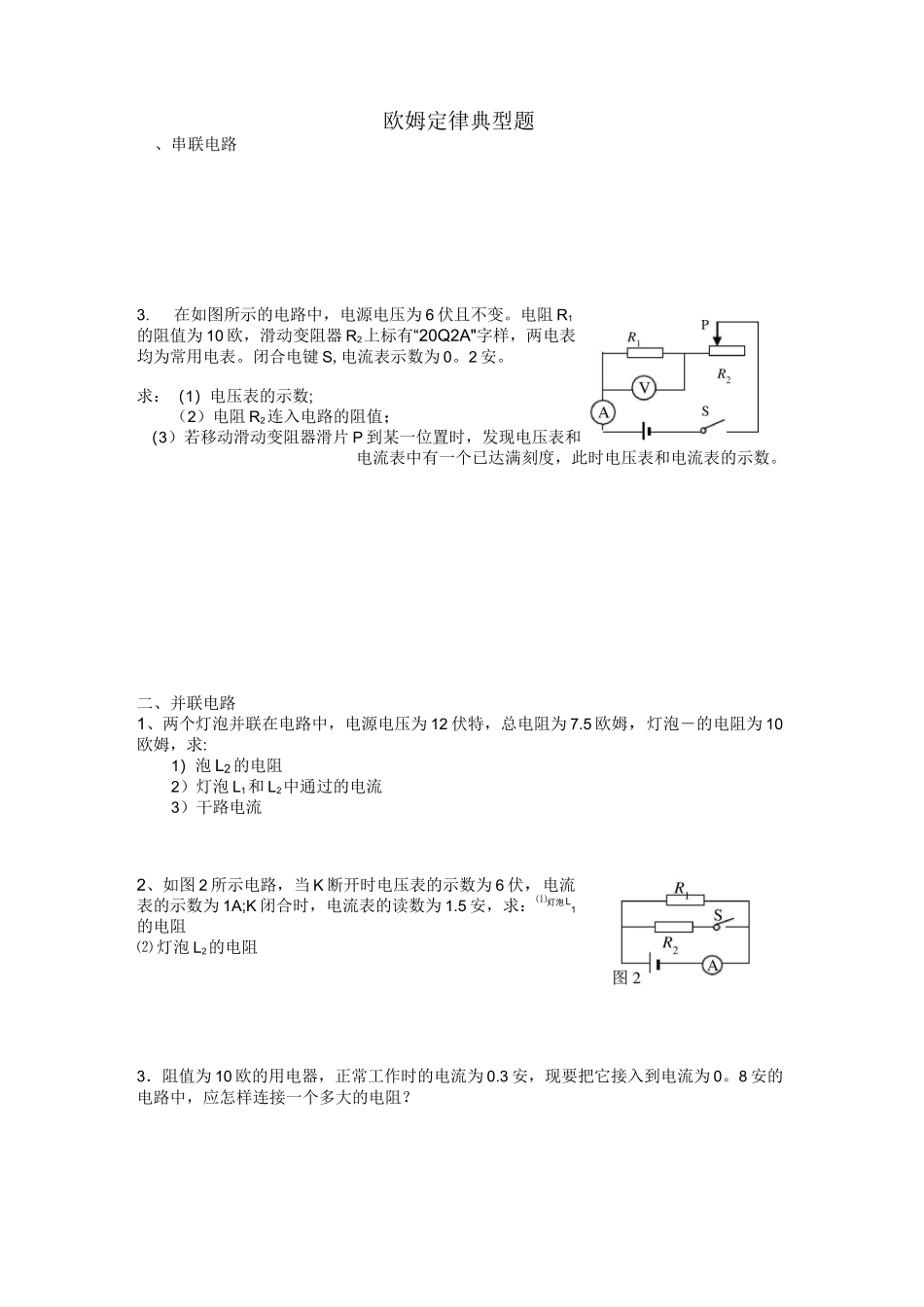

、串联电路3.在如图所示的电路中，电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20Q2A"字样，两电表均为常用电表。闭合电键S,电流表示数为0。2安。求：（1）电压表的示数;（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡―的电阻为10欧姆，求:1）泡L2的电阻2）灯泡L1和L2中通过的电流3）干路电流2、如图2所示电路，当K断开时电压表的示数为6伏，电流表的示数为1A;K闭合时，电流表的读数为1.5安，求：⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0。8安的电路中，应怎样连接一个多大的电阻？欧姆定律典型题||滑动变阻器专项3、如图，电流表量程0〜0。6A,电压表量程0〜15V，电阻R0=30Q，电路两端电压恒为24V,当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。4、在如图所示的电路中，R2为0〜50Q的变阻器,合上开关后，V的示数为6V，A表的示数为2A,A1的示数为0。5A，求:①电阻耳的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0〜3A，A1表的量程为0〜0.6A,为了不使电表损坏,变阻器连入电路的阻值应在什么范围内？5、标有“4V1W”的小灯泡和“20Q1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V,电流表量程为“O〜O。6A”，电压表量程为“0〜3V”.为确保电路安全，闭合开关时,滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内（不考虑温度对电阻的影响）？1.*(2)电路消耗总电功率的最大值？(3)小灯泡L消耗电功率的最小值？(4)滑动变阻器％允许调节的范围是?练习11如图1所示电路，电源电压保持不变，当开关£断开与闭合时，电路中电流表的示数比是1：3,则可知电阻爲和民的阻值之比是()2.如图2所示电路，电源电压保持不变。定值电阻爲的阻值为4欧姆，定值电阻尼的阻值为20欧姆,电路中电压表和电压表卩2的示数分别为5伏特和9伏特则电阻尽是（）图2A、4欧姆B、8欧姆C、12欧姆D、16欧姆3.如图3所示电路，电源电压保持不变•当开关£闭合后，电路中电压表呂的示数为4伏特，电压表色的示数为6伏特；电路中电流表的示数为1安培，且当电阻民与尽对换位置后，电压表叫、电压表召、电流表川三表的示数均不发生改变，贝叽）®3A、通过三个电阻丘1、鳧、尽的电流之和是1安培B、电阻吗=1欧姆C、电源电压为10伏特D、电阻尽两端的电压4伏特4.如图4所示电路，电源电压保持不变。当滑动变阻器的滑片尺在变阻器°端，且只闭合开关禺时，电路中电压表叫、召的示数比为1：1。当开关禺和比都闭合时，电路中电流表儿、地的示数之比为2：1。若将滑动变阻器的滑片尺固定在变阻器中央时，则以下说法中错误的是（）RiA、只闭合开关禺时,电压表％、冷的示数之比为2：1B、只闭合开关比时，电压表卩】、的示数之比为4：1C、开关禺和卩都闭合时,电流表4】、的示数比为2：1D、开关禺和心都闭合时,电流表儿、局的示数比为1：2。5.有两个定值电阻码和尽，它们的阻值之比为*1,将它们串联在电压恒定的电源上，若电阻尽两端的电压是3伏特，那么电源电压是（）A、3伏特B、9伏特C、6伏特D、12伏特6.如图5所示电路，电源电压为6伏特且保持不变，已知电阻码的阻值为200欧姆，电阻尽的阻值为300欧姆。当滑动变阻器的滑片卩从m端移到b端时，电压表示数的变化情况是（）A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特D、6伏特至2.4伏特7.--------------------------如图6所示电路，电源电压"保持不变，电路中电流表的示数是0。3安培.若在电路中AB两点之间再接入电阻也时，且尽=2%则此时电路中电流表的示数为（）——力——m>龙U图6A、0。1安培B、0。3安培C、0.45安培D、0.9安培8.三个电阻，当把它们并联时总电阻为起，则它们的大小关系是（）AB比C只=兔口Rg答案与解析、、、答案：1、B2、D3、B4、D5...
