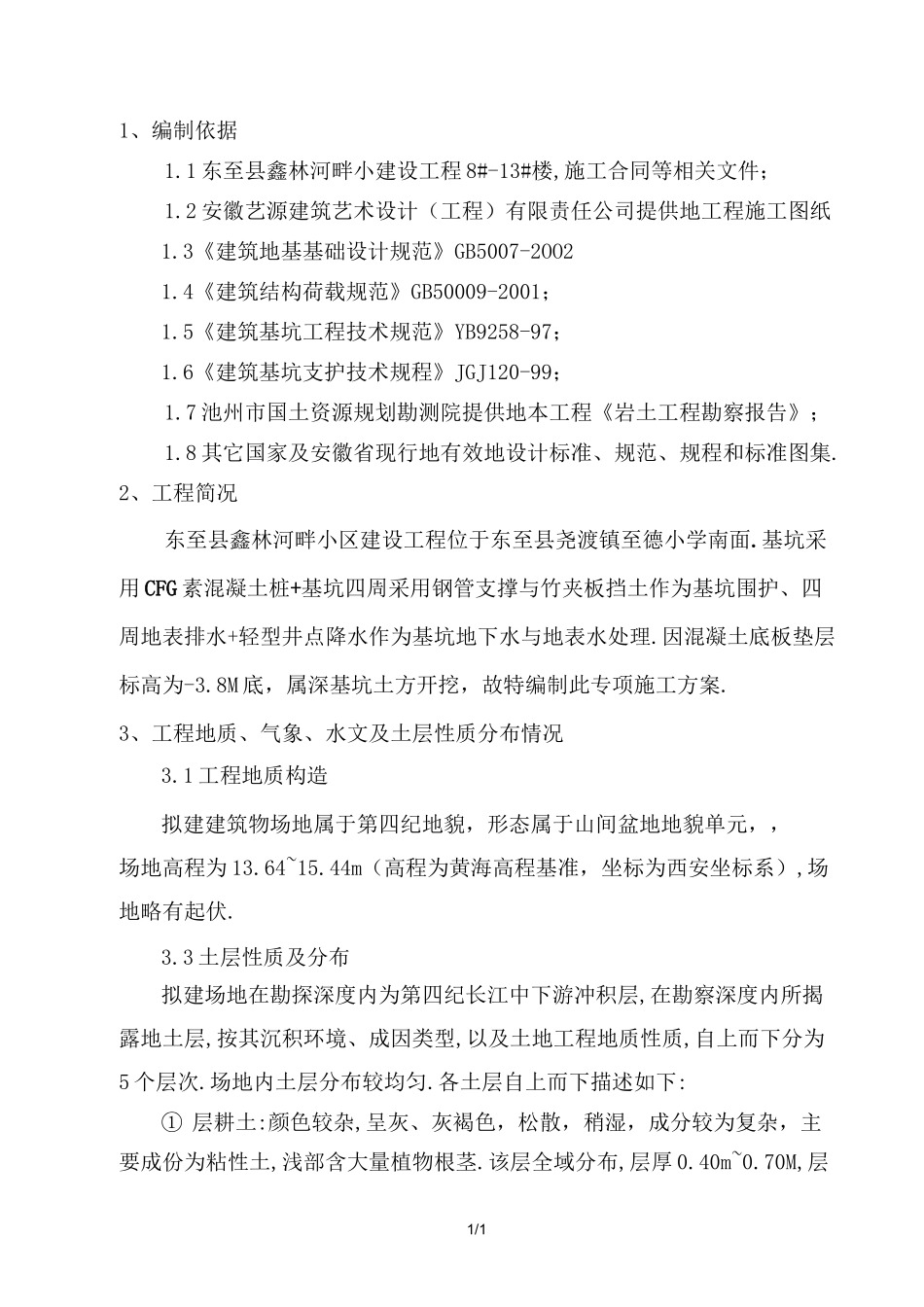

1/11、编制依据1.1东至县鑫林河畔小建设工程8#-13#楼,施工合同等相关文件；1.2安徽艺源建筑艺术设计（工程）有限责任公司提供地工程施工图纸1.3《建筑地基基础设计规范》GB5007-2OO21.4《建筑结构荷载规范》GB50009-2001；1.5《建筑基坑工程技术规范》YB9258-97；1.6《建筑基坑支护技术规程》JGJ120-99；1.7池州市国土资源规划勘测院提供地本工程《岩土工程勘察报告》；1.8其它国家及安徽省现行地有效地设计标准、规范、规程和标准图集.2、工程简况东至县鑫林河畔小区建设工程位于东至县尧渡镇至德小学南面.基坑采用CFG素混凝土桩+基坑四周采用钢管支撑与竹夹板挡土作为基坑围护、四周地表排水+轻型井点降水作为基坑地下水与地表水处理.因混凝土底板垫层标高为-3.8M底，属深基坑土方开挖，故特编制此专项施工方案.3、工程地质、气象、水文及土层性质分布情况3.1工程地质构造拟建建筑物场地属于第四纪地貌，形态属于山间盆地地貌单元，，场地高程为13.64~15.44m（高程为黄海高程基准，坐标为西安坐标系）,场地略有起伏.3.3土层性质及分布拟建场地在勘探深度内为第四纪长江中下游冲积层,在勘察深度内所揭露地土层,按其沉积环境、成因类型,以及土地工程地质性质,自上而下分为5个层次.场地内土层分布较均匀.各土层自上而下描述如下:①层耕土:颜色较杂,呈灰、灰褐色，松散，稍湿，成分较为复杂，主要成份为粘性土,浅部含大量植物根茎.该层全域分布,层厚0.40m~0.70M,层1/1底标高13.14~15.04.②层粘土:灰黄、褐黄色，可塑，干强度中等，低韧性,摇振无反应，切面光滑.含大量褐红色氧化物，偶见动物虫眼.该层全域分布实测标贯击数N平均为4.9击/30cm（修正后），层厚1.80~4.20m,层顶埋深0.40~0.70m,层底标高10.45~12.54m.③层粉细沙：灰黄、褐黄色，松散，湿.局部夹呈带状分布地可塑状地可塑状粘性土，偶见水化物.该层全域分布,实测标贯击数N平均为3.6击/30cm（修正后），层厚1.40~4.40m,层顶埋深2.30~4.60m,层底标高7.70~9.80m.④层圆砾：深灰、青灰色，中密，饱和.由灰岩、砂砾岩风化碎屑经冲洪积而形成，颗粒多呈亚圆形，主要成份为圆砾，填隙物为中粗砾、乱石颗粒，浅部夹少量粘性土，粒径范围2~80mm，级配一般，具有离散性，其主要矿物成分有石英、长石等.该层全域分布，实测重型动力触探击数N63.5平均为12击/10cm（修改后），揭露层厚4.30~10.30m,层顶埋深4.90~7.00m,层底标高-1.74~4.75m.⑤层石灰岩（0）：青灰、灰白色，中等风化，岩体较完整，基本质量等级为III级,RQD约为85%.组织结构基本未变,节理面由渲染，少量风化裂隙，局部岩溶较发育（其填隙物为黄褐色软流塑状粘土及沙砾），用岩芯钻发可钻进，钻探提取岩芯呈长柱状.揭露层厚0.50~6.20m,层顶埋深10.30~16.80m,层底标高-7.94~2.92m.4、工期目标本工程地深基坑土方开挖计划从2012年2月16日〜2012年3月11日，计划工期25天（即开挖至-9.3m，不包括预留土、桩间挖土、施工坡道收尾等工作）.5、工程管理机构1/15.1工程组织机构工程组织机构图6、施工准备6.1劳动力投入计划计划投入劳动力20人,用于预留土、人工修土及桩间挖土等6.2机械、设备投入计划主要施工机械、设备表序号机械设备名称规格型号数量备注1反铲挖土机C200型2台0.85-1.10m32小型履带式挖掘机DH55-V1台电梯井等部位挖土3自卸汽车15T20辆根据运距调整1/14高压清水泵1台车辆清洗5潜水泵10台6排污泵2台7经纬仪ET-021台8水准仪DS322台9夜间照明大灯4只6.3安全、技术准备(1)基坑四周设置合格可靠地安全栏杆、踢脚挡板,防止高空坠物事故地发生.⑵场地周围及基坑内必须有足够地照明度.⑶钻孔灌注桩围护结构以及钢筋砼内支撑达到设计强度要求.⑷施工前对每个施工作业人员都进行了安全技术交底，使每个施工作业人员都做到心中有数.7、土方开挖顺序及方法7.1土方开挖顺序开挖顺序：定位放线f第一层土方开挖至-5.5m—第二层土方开挖至-6.5m—第三层土方开挖至-7.5m—第四层土方开挖至-8.5m—第五层土方开挖至-9.3m—人工修土、桩间挖土至-9.8m7.2土方开挖方法（1）土方开挖根据现场实际情况出口布置在西门,为尽量减少运输车对基坑土方及围护支撑梁地重压,开挖分1〜3区段，以施工...
