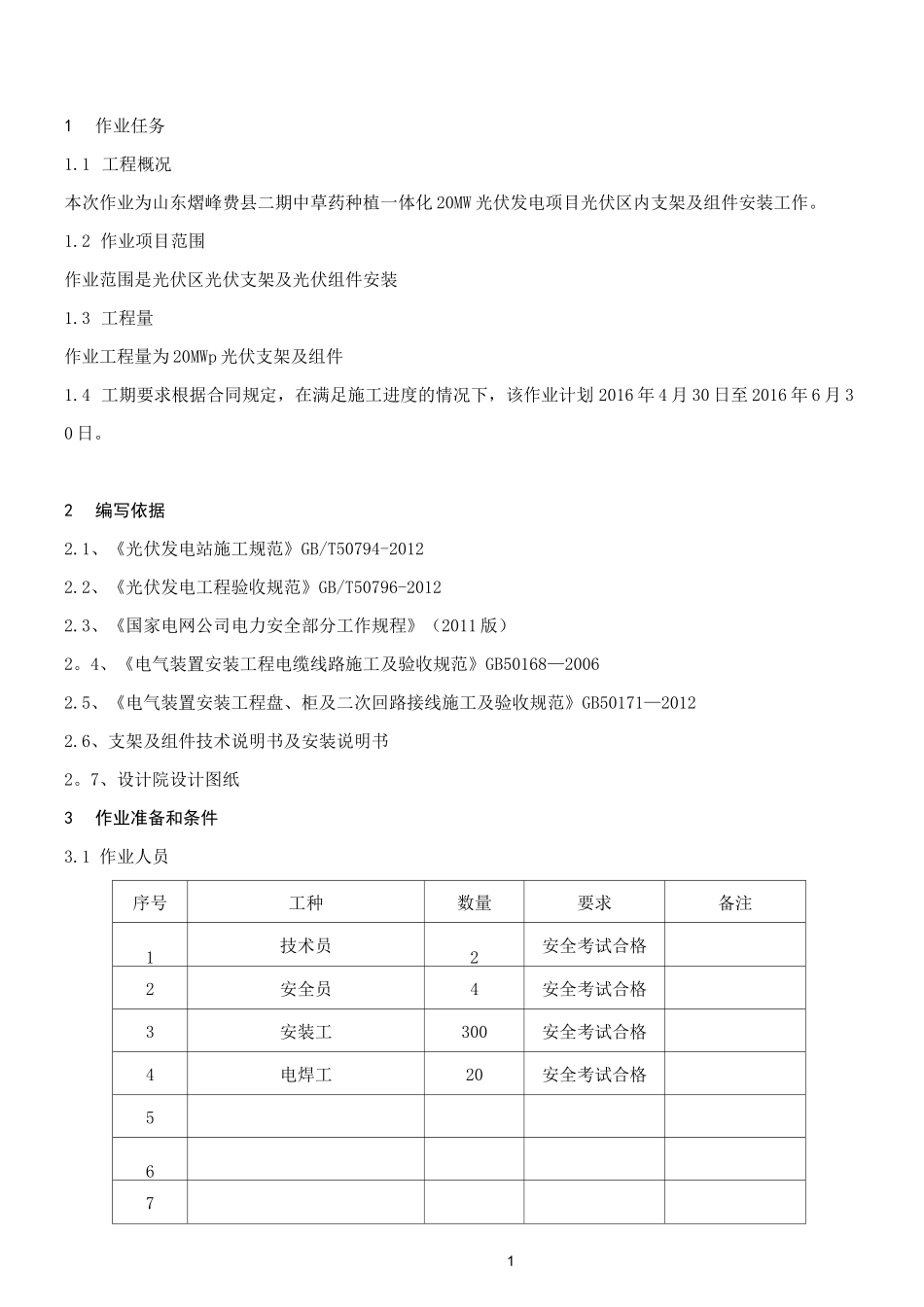

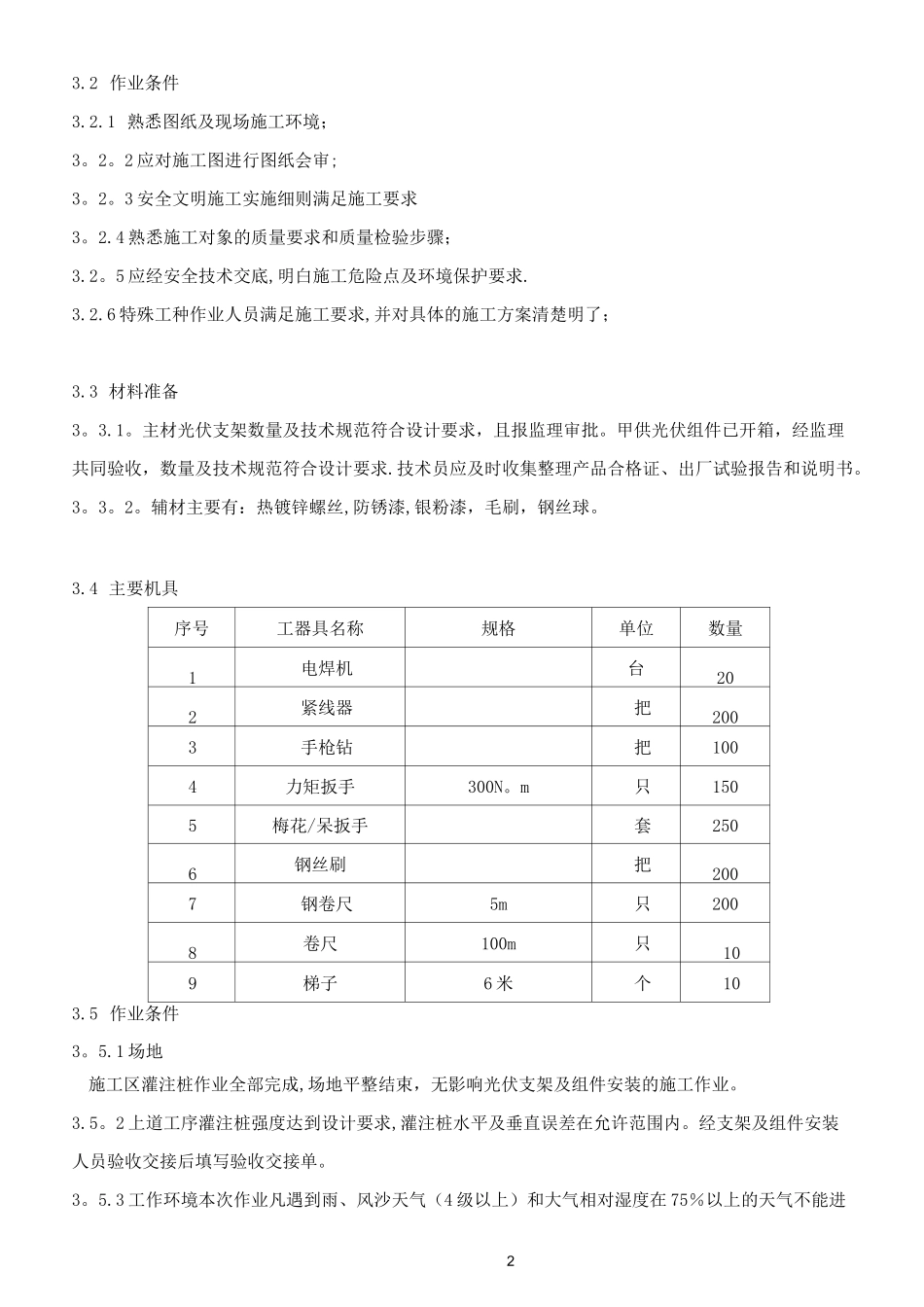

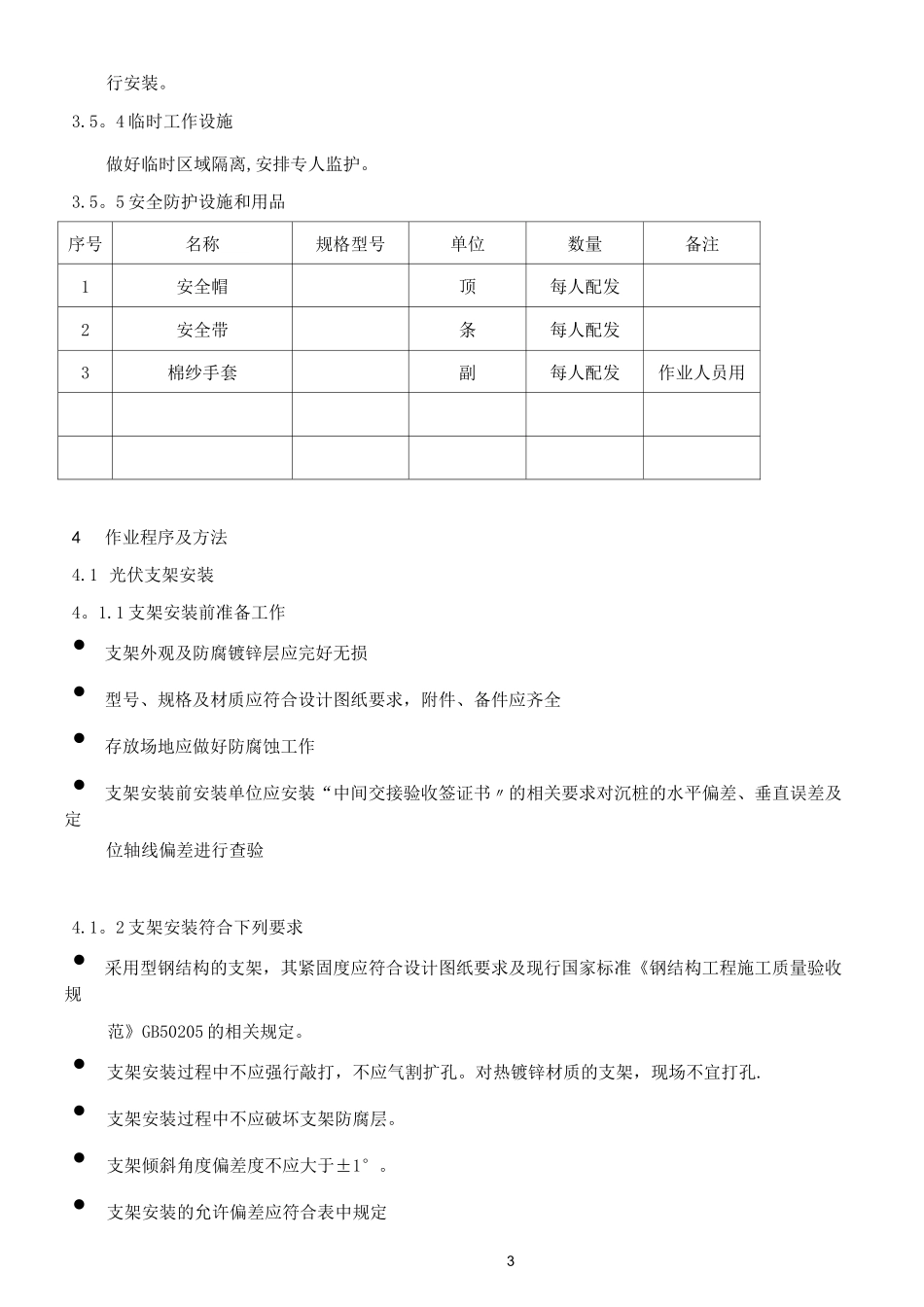

11作业任务1.1工程概况本次作业为山东熠峰费县二期中草药种植一体化20MW光伏发电项目光伏区内支架及组件安装工作。1.2作业项目范围作业范围是光伏区光伏支架及光伏组件安装1.3工程量作业工程量为20MWp光伏支架及组件1.4工期要求根据合同规定，在满足施工进度的情况下，该作业计划2016年4月30日至2016年6月30日。2编写依据2.1、《光伏发电站施工规范》GB/T50794-20122.2、《光伏发电工程验收规范》GB/T50796-20122.3、《国家电网公司电力安全部分工作规程》（2011版）2。4、《电气装置安装工程电缆线路施工及验收规范》GB50168—20062.5、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171—20122.6、支架及组件技术说明书及安装说明书2。7、设计院设计图纸3作业准备和条件3.1作业人员序号工种数量要求备注1技术员2安全考试合格2安全员4安全考试合格3安装工300安全考试合格4电焊工20安全考试合格56723.2作业条件3.2.1熟悉图纸及现场施工环境；3。2。2应对施工图进行图纸会审;3。2。3安全文明施工实施细则满足施工要求3。2.4熟悉施工对象的质量要求和质量检验步骤；3.2。5应经安全技术交底,明白施工危险点及环境保护要求.3.2.6特殊工种作业人员满足施工要求,并对具体的施工方案清楚明了；3.3材料准备3。3.1。主材光伏支架数量及技术规范符合设计要求，且报监理审批。甲供光伏组件已开箱，经监理共同验收，数量及技术规范符合设计要求.技术员应及时收集整理产品合格证、出厂试验报告和说明书。3。3。2。辅材主要有：热镀锌螺丝,防锈漆,银粉漆，毛刷，钢丝球。3.4主要机具序号工器具名称规格单位数量1电焊机台202紧线器把2003手枪钻把1004力矩扳手300N。m只1505梅花/呆扳手套2506钢丝刷把2007钢卷尺5m只2008卷尺100m只109梯子6米个103.5作业条件3。5.1场地施工区灌注桩作业全部完成,场地平整结束，无影响光伏支架及组件安装的施工作业。3.5。2上道工序灌注桩强度达到设计要求,灌注桩水平及垂直误差在允许范围内。经支架及组件安装人员验收交接后填写验收交接单。3。5.3工作环境本次作业凡遇到雨、风沙天气（4级以上）和大气相对湿度在75％以上的天气不能进3行安装。3.5。4临时工作设施做好临时区域隔离,安排专人监护。3.5。5安全防护设施和用品序号名称规格型号单位数量备注1安全帽顶每人配发2安全带条每人配发3棉纱手套副每人配发作业人员用4作业程序及方法4.1光伏支架安装4。1.1支架安装前准备工作•支架外观及防腐镀锌层应完好无损•型号、规格及材质应符合设计图纸要求，附件、备件应齐全•存放场地应做好防腐蚀工作•支架安装前安装单位应安装“中间交接验收签证书〃的相关要求对沉桩的水平偏差、垂直误差及定位轴线偏差进行查验4.1。2支架安装符合下列要求•采用型钢结构的支架，其紧固度应符合设计图纸要求及现行国家标准《钢结构工程施工质量验收规范》GB50205的相关规定。•支架安装过程中不应强行敲打，不应气割扩孔。对热镀锌材质的支架，现场不宜打孔.•支架安装过程中不应破坏支架防腐层。•支架倾斜角度偏差度不应大于±1°。•支架安装的允许偏差应符合表中规定4项目名称允许偏差（mm）中心线偏差W2标高偏差（同组）W3立柱面偏差（同组）W34.1.3支架的现场焊接工艺要求•支架的现场焊接符合设计要求。•支架的组装、焊接与防腐处理应符合现行国家标准《冷弯薄壁型钢结构技术规范》GB50018及《钢结构设计规范》GB50017的相关规定。•焊接工作完成后，应对焊缝进行检查。•支架安装完成后，应对其焊接表面按设计要求进行防腐处理.4.2光伏组件安装4.2。1光伏组件安装前准备工作•支架安装应验收合格•宜按照光伏组件的电压、电流参数进行分类和组串•光伏组件的外观及各部件应完好无损4.2。2光伏组件安装应符合下列要求•光伏组件应按照设计图纸的型号、规格进行安装。•光伏组件固定螺栓的力矩值应符合产品或设计文件的规定•光伏组件安装允许偏差应符合下表项目允许偏差倾斜角度偏差±1°光伏组件边缘高差相邻光伏组件W2mm同组光伏组件W5mm4.2.3光伏组件之间的接线要求•光伏组件连接数量和路径应符合设计要求•光伏组件间接插件应连接牢固5•外接电缆同插...
