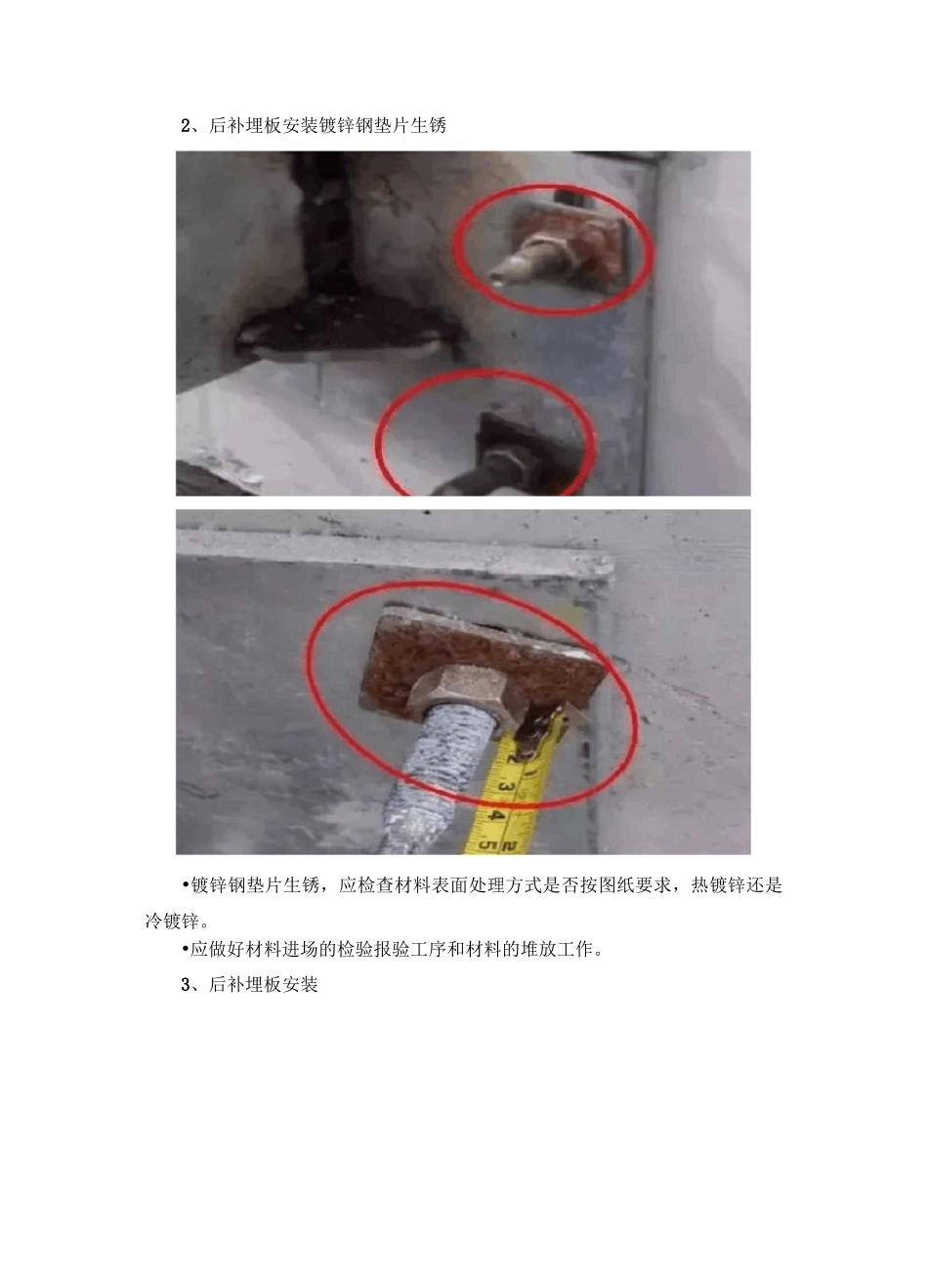

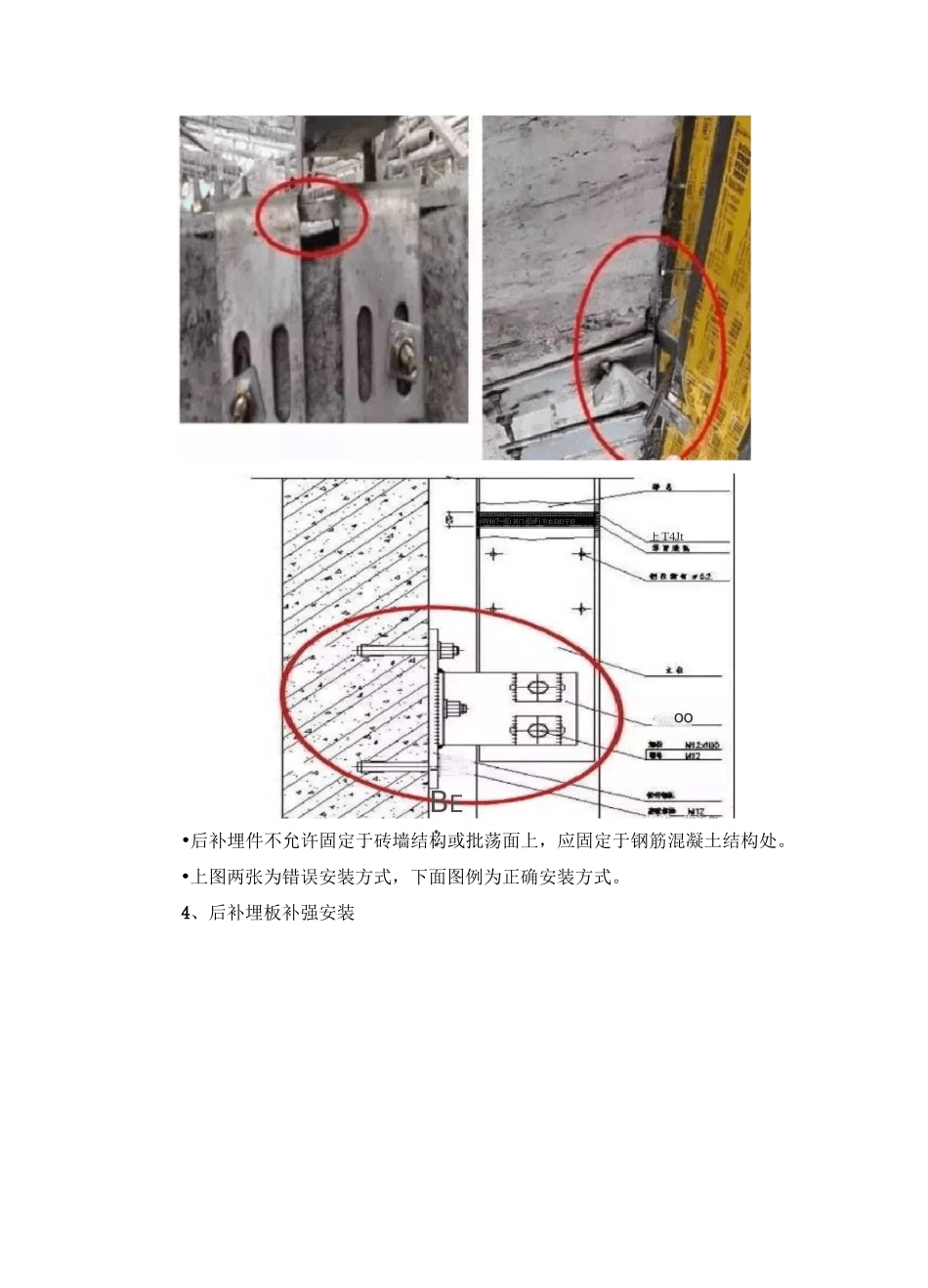

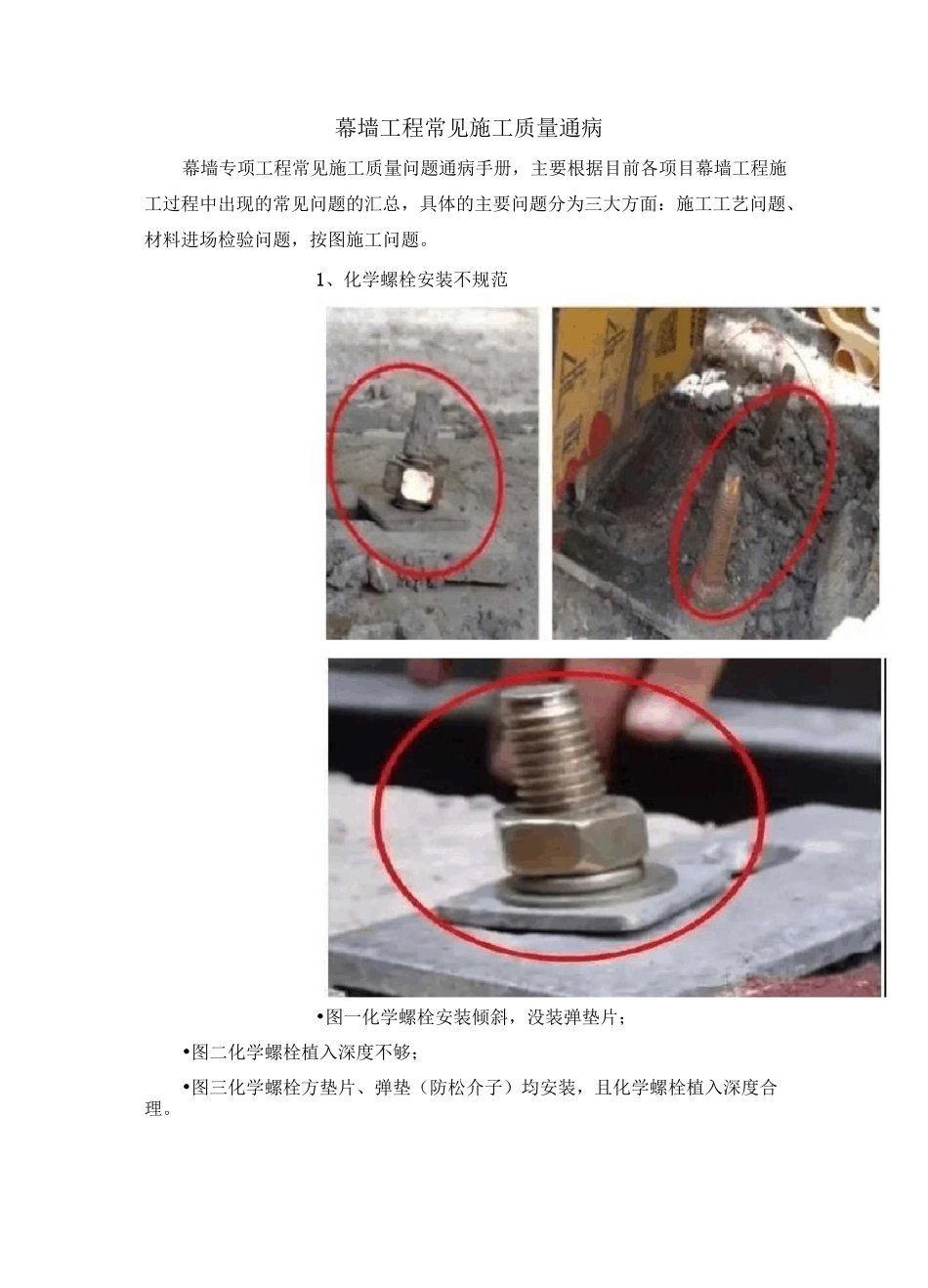

幕墙工程常见施工质量通病幕墙专项工程常见施工质量问题通病手册，主要根据目前各项目幕墙工程施工过程中出现的常见问题的汇总，具体的主要问题分为三大方面：施工工艺问题、材料进场检验问题，按图施工问题。1、化学螺栓安装不规范•图一化学螺栓安装倾斜，没装弹垫片；•图二化学螺栓植入深度不够；•图三化学螺栓方垫片、弹垫（防松介子）均安装，且化学螺栓植入深度合理。2、后补埋板安装镀锌钢垫片生锈•镀锌钢垫片生锈，应检查材料表面处理方式是否按图纸要求，热镀锌还是冷镀锌。•应做好材料进场的检验报验工序和材料的堆放工作。3、后补埋板安装h-BE：iiWilii?~iEi诃门iEiiFi可右汨訂亍訐•后补埋件不允许固定于砖墙结构或批荡面上，应固定于钢筋混凝土结构处。oo上T4Jt•上图两张为错误安装方式，下面图例为正确安装方式。4、后补埋板补强安装•图一中后置埋件安装由于打化学锚栓碰到钢筋，直接将化学螺栓打在四周用方垫片固定埋板做法错误；•图二中上端用7字钢板加固，侧边用角钢加固安装。5、玻璃幕墙阴阳角后补埋板、连接角码的安装•阴阳角位置埋板及连接角码的安装通病问题比较突出，应按图纸节点施工。•如遇不能施工的部位，应经相关设计单位确认变更做法后再进行施工。•图一中两图分别为阴角、阳角常见错误做法，图二中图例为正确做法，能看出转角位置需用两块埋板固定，转角转接钢件也需做特殊加工。6、焊接及防腐防锈工艺I.•明框幕墙玻璃压板应通长安装。出卫*dll'll■||•图一中可看出钢结构焊缝密实饱满、平滑，焊纹呈波浪形，且敲渣干净。•图二中钢结构做氟碳漆喷涂密实、完整，焊缝处喷涂更厚实。7、玻璃压板安装不规范•左侧为断开安装方式,右侧为连续通长方式。•连续通长安装对稳固性、外观平整度、防渗水性均有保证。•左右两图用于固定压板的钉错误，需用中间图所示不锈钢机丝钉或不锈钢螺栓固定，间距300mm排布。8、玻璃幕墙压板安装•明框幕墙玻璃压板处胶条不允许用双面贴代替,容易漏水，须用三元乙丙防水胶条。•图一为错误安装，图二为正确安装方式。9、玻璃幕墙横向龙骨安装•横梁安装时开孔施工不规范，导致开孔过大安装横梁有扭曲情况（图二）。•图一、三横梁角码第一次开孔安装后碰到立柱内筋，然后重新开孔，造成重复开孔，孔位变大，玻璃安装完成后易使横梁扭曲。•正常施工工艺应根据图四节点图中横梁角码的定位尺寸，确定角码开孔进出、高度及孔径尺寸。且固定横梁角码需用不锈钢对穿螺栓。10、玻璃幕墙横向龙骨安装•横梁与立柱胶条不允许用双面贴代替，容易造成漏水隐患。•图一为错误安装，图二为正确安装方式。11、玻璃幕墙立柱顶部安装•幕墙立柱顶部不允许用自攻钉固定。•左侧为错误安装，右侧为正确安装方式12、玻璃幕墙立柱底部安装•焊接后焊缝应除焊渣并进行防锈处理。钢套芯与铝立柱接触部位用橡胶垫绝缘处理。•图一为错误安装，图二为正确安装方式13、玻璃幕墙立柱顶部安装（标准做法）幕墙立柱顶部安装节点（图一为一般通用做法，请注意角码是开横向长条孔的，具体按施工图纸要求或在图纸会审时确定）。14、玻璃幕墙立柱底部安装（标准做法）幕墙立柱底部安装节点，下部应为套芯连接（铝合金套芯或钢套芯加绝缘垫片）。（彩色三张图片为常见错误做法，而且由于空位大只能用螺钉直接固定，造成幕墙立柱无法伸缩，图二为一般通用较容易的施工做法，具体按施工图纸要求或在图纸会审时确定）。15、玻璃幕墙特殊节点后补埋板安装现场对于幕墙施工图纸熟悉程度不够，节点要求在标准节点位置采用双支座埋板固定方式，现场只安装了一块，且上下立柱伸缩缝之间没有打密封胶进行密封，应加强对图纸的理解和按图施工。16、玻璃幕墙转角立柱安装（不按图施工）玻璃幕墙转角位置型材立柱材料模号用错,导致现场玻璃与立柱刚性接触、玻璃压板装不上，玻璃只能三边固定，不能按常规四边进行固定。存在安全隐患及防水隐患。17、玻璃幕墙悬挑钢结构安装（不按图施工）悬挑钢结构位置后补埋板未按图纸要求施工：1）、后补埋板实际采用8mm厚度，图纸要求采用16mm厚度，且埋板长宽尺寸也不够；2）、平挑及斜拉钢通根部均未做加强肋板，图...
