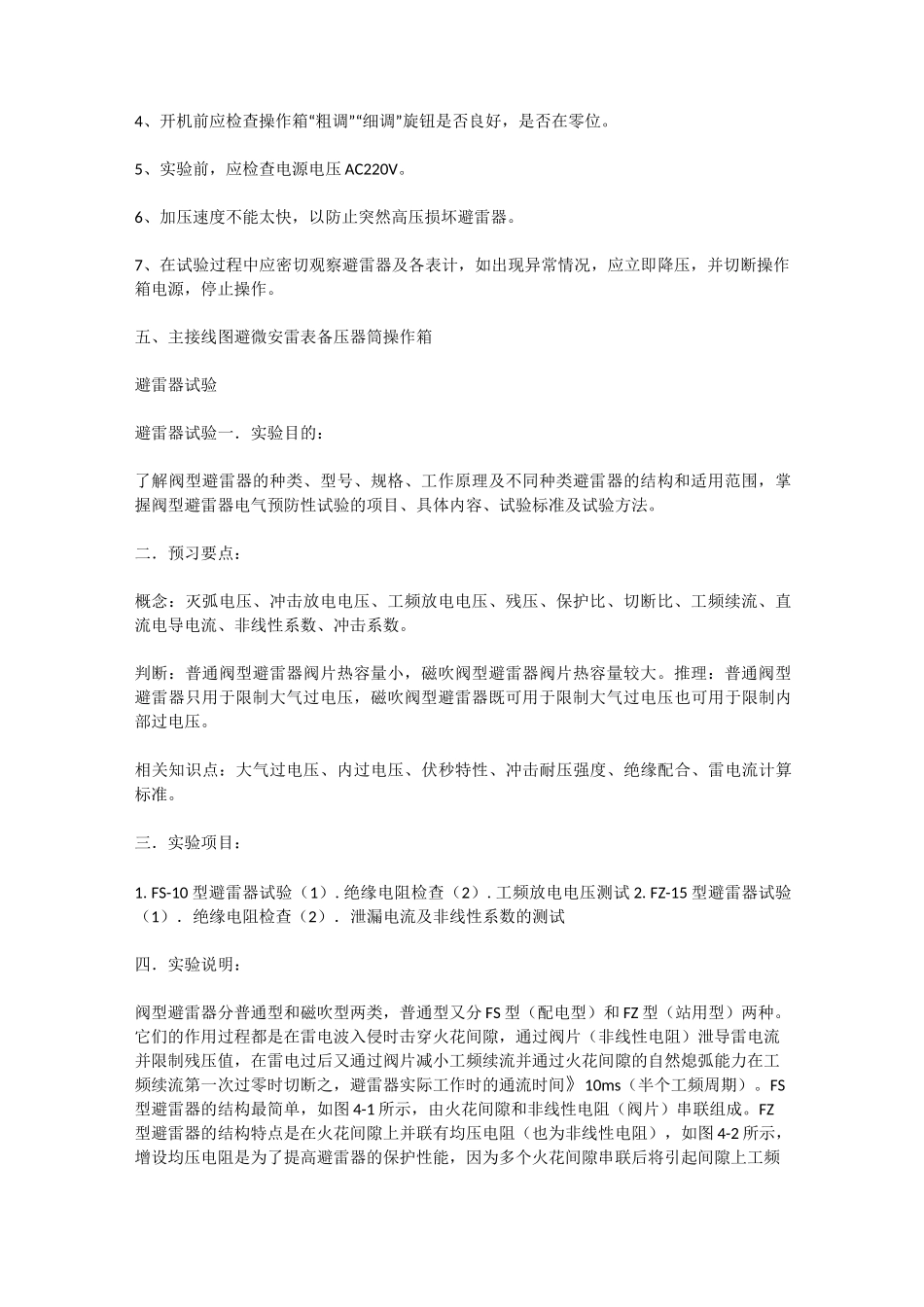

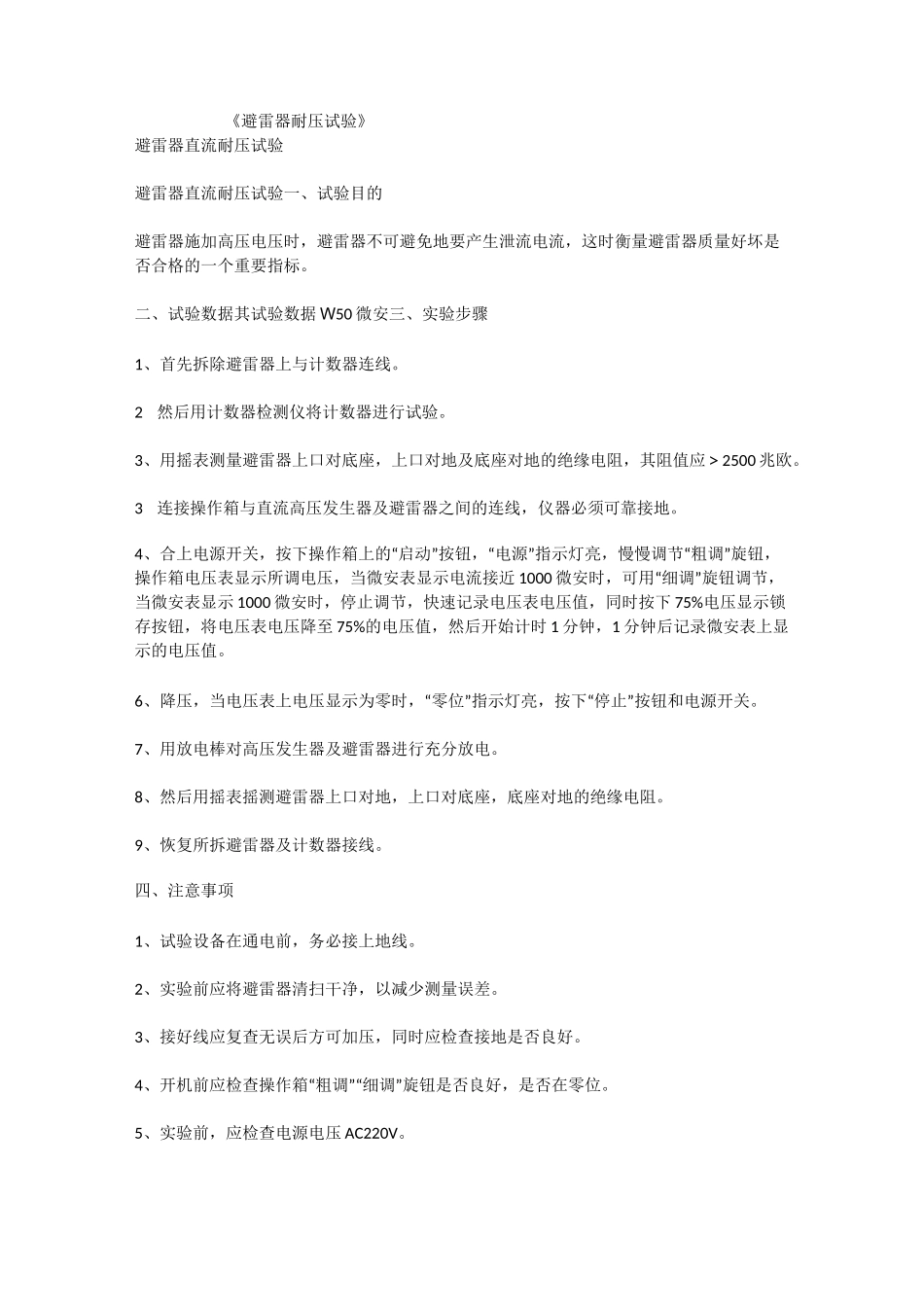

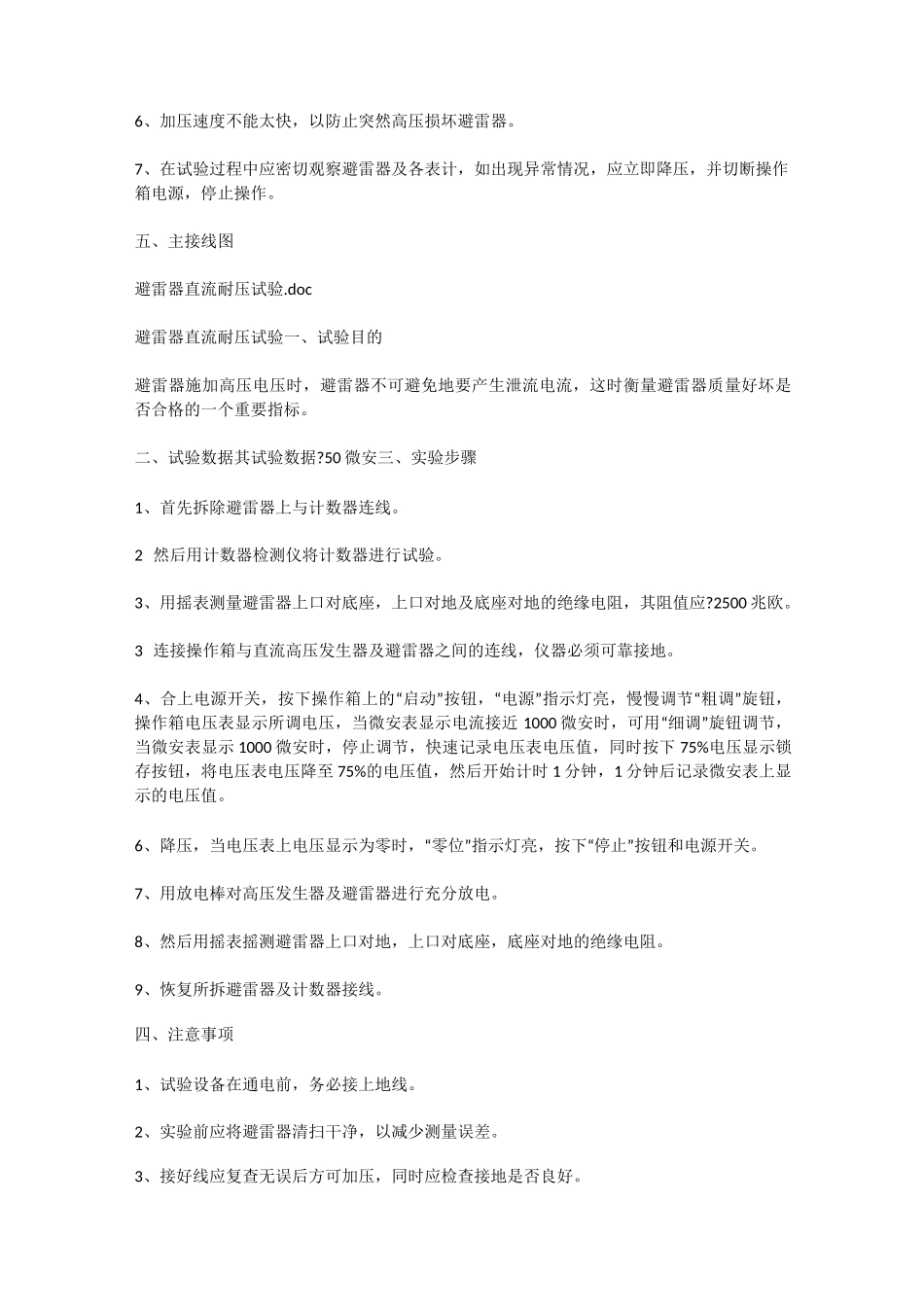

《避雷器耐压试验》避雷器直流耐压试验避雷器直流耐压试验一、试验目的避雷器施加高压电压时，避雷器不可避免地要产生泄流电流，这时衡量避雷器质量好坏是否合格的一个重要指标。二、试验数据其试验数据W50微安三、实验步骤1、首先拆除避雷器上与计数器连线。2然后用计数器检测仪将计数器进行试验。3、用摇表测量避雷器上口对底座，上口对地及底座对地的绝缘电阻，其阻值应＞2500兆欧。3连接操作箱与直流高压发生器及避雷器之间的连线，仪器必须可靠接地。4、合上电源开关，按下操作箱上的“启动”按钮，“电源”指示灯亮，慢慢调节“粗调”旋钮，操作箱电压表显示所调电压，当微安表显示电流接近1000微安时，可用“细调”旋钮调节，当微安表显示1000微安时，停止调节，快速记录电压表电压值，同时按下75%电压显示锁存按钮，将电压表电压降至75%的电压值，然后开始计时1分钟，1分钟后记录微安表上显示的电压值。6、降压，当电压表上电压显示为零时，“零位”指示灯亮，按下“停止”按钮和电源开关。7、用放电棒对高压发生器及避雷器进行充分放电。8、然后用摇表摇测避雷器上口对地，上口对底座，底座对地的绝缘电阻。9、恢复所拆避雷器及计数器接线。四、注意事项1、试验设备在通电前，务必接上地线。2、实验前应将避雷器清扫干净，以减少测量误差。3、接好线应复查无误后方可加压，同时应检查接地是否良好。4、开机前应检查操作箱“粗调”“细调”旋钮是否良好，是否在零位。5、实验前，应检查电源电压AC220V。6、加压速度不能太快，以防止突然高压损坏避雷器。7、在试验过程中应密切观察避雷器及各表计，如出现异常情况，应立即降压，并切断操作箱电源，停止操作。五、主接线图避雷器直流耐压试验.doc避雷器直流耐压试验一、试验目的避雷器施加高压电压时，避雷器不可避免地要产生泄流电流，这时衡量避雷器质量好坏是否合格的一个重要指标。二、试验数据其试验数据?50微安三、实验步骤1、首先拆除避雷器上与计数器连线。2然后用计数器检测仪将计数器进行试验。3、用摇表测量避雷器上口对底座，上口对地及底座对地的绝缘电阻，其阻值应?2500兆欧。3连接操作箱与直流高压发生器及避雷器之间的连线，仪器必须可靠接地。4、合上电源开关，按下操作箱上的“启动”按钮，“电源”指示灯亮，慢慢调节“粗调”旋钮，操作箱电压表显示所调电压，当微安表显示电流接近1000微安时，可用“细调”旋钮调节，当微安表显示1000微安时，停止调节，快速记录电压表电压值，同时按下75%电压显示锁存按钮，将电压表电压降至75%的电压值，然后开始计时1分钟，1分钟后记录微安表上显示的电压值。6、降压，当电压表上电压显示为零时，“零位”指示灯亮，按下“停止”按钮和电源开关。7、用放电棒对高压发生器及避雷器进行充分放电。8、然后用摇表摇测避雷器上口对地，上口对底座，底座对地的绝缘电阻。9、恢复所拆避雷器及计数器接线。四、注意事项1、试验设备在通电前，务必接上地线。2、实验前应将避雷器清扫干净，以减少测量误差。3、接好线应复查无误后方可加压，同时应检查接地是否良好。4、开机前应检查操作箱“粗调”“细调”旋钮是否良好，是否在零位。5、实验前，应检查电源电压AC220V。6、加压速度不能太快，以防止突然高压损坏避雷器。7、在试验过程中应密切观察避雷器及各表计，如出现异常情况，应立即降压，并切断操作箱电源，停止操作。五、主接线图避微安雷表备压器筒操作箱避雷器试验避雷器试验一．实验目的：了解阀型避雷器的种类、型号、规格、工作原理及不同种类避雷器的结构和适用范围，掌握阀型避雷器电气预防性试验的项目、具体内容、试验标准及试验方法。二．预习要点：概念：灭弧电压、冲击放电电压、工频放电电压、残压、保护比、切断比、工频续流、直流电导电流、非线性系数、冲击系数。判断：普通阀型避雷器阀片热容量小，磁吹阀型避雷器阀片热容量较大。推理：普通阀型避雷器只用于限制大气过电压，磁吹阀型避雷器既可用于限制大气过电压也可用于限制内部过电压。相关知识点：大气过电压、内过电压、伏秒特性、冲击耐压强度、绝缘配合、雷电流计算标准。三．实验项目：1.FS-...
