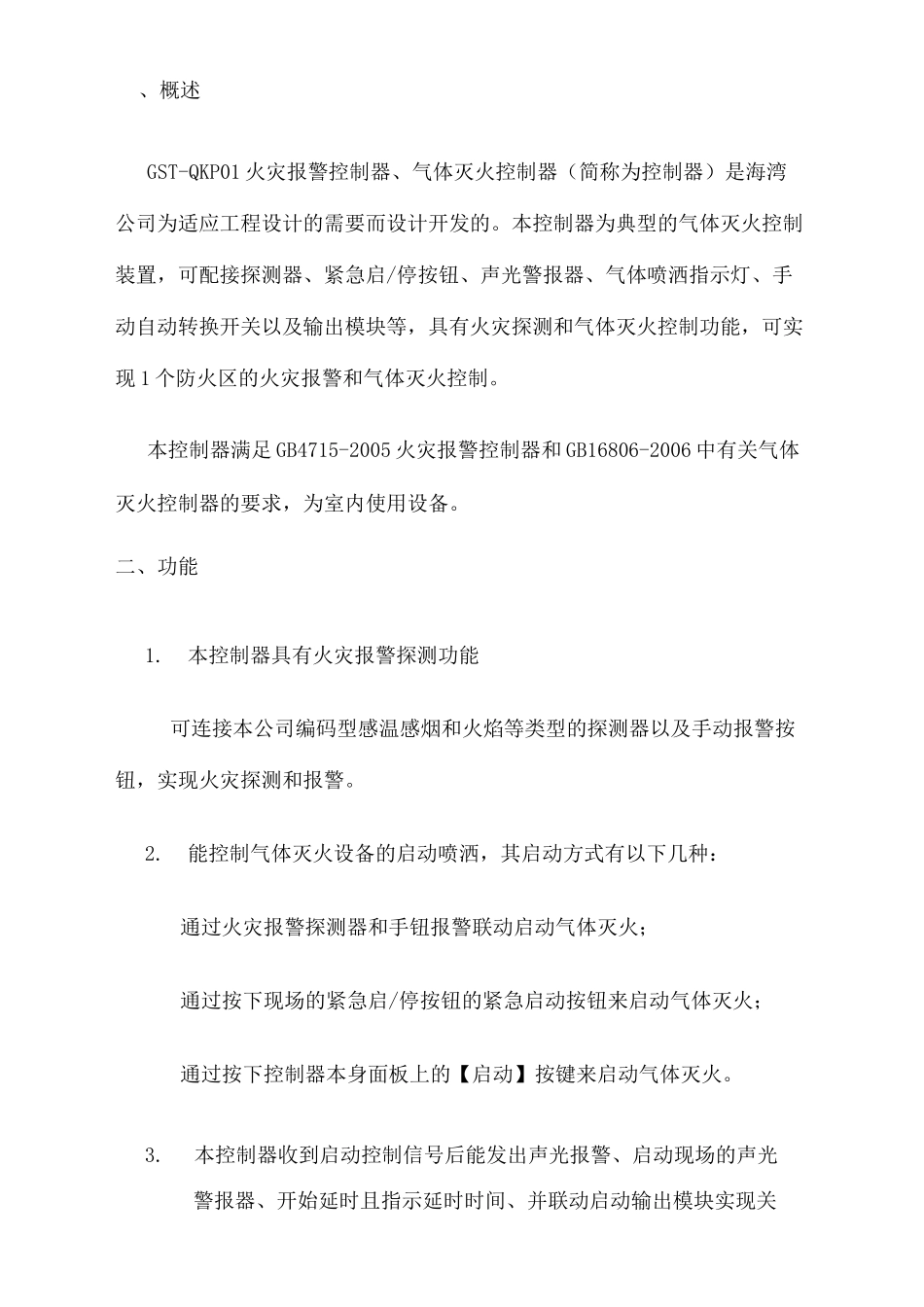

GSTQKP控制器说明书ThelatestrevisiononNovember22,2020安装、使用产品前，请阅读安装使用说明书。请妥善保管好本手册，以便日后能随时查阅。GST-QKP01火灾报警控制器气体灭火控制器安装使用说明书目录海湾安全技术有限公司、概述GST-QKP01火灾报警控制器、气体灭火控制器（简称为控制器）是海湾公司为适应工程设计的需要而设计开发的。本控制器为典型的气体灭火控制装置，可配接探测器、紧急启/停按钮、声光警报器、气体喷洒指示灯、手动自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现1个防火区的火灾报警和气体灭火控制。本控制器满足GB4715-2005火灾报警控制器和GB16806-2006中有关气体灭火控制器的要求，为室内使用设备。二、功能1.本控制器具有火灾报警探测功能可连接本公司编码型感温感烟和火焰等类型的探测器以及手动报警按钮，实现火灾探测和报警。2.能控制气体灭火设备的启动喷洒，其启动方式有以下几种：通过火灾报警探测器和手钮报警联动启动气体灭火；通过按下现场的紧急启/停按钮的紧急启动按钮来启动气体灭火；通过按下控制器本身面板上的【启动】按键来启动气体灭火。3.本控制器收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。4.本控制器各区延时启动的延时时间在0〜30秒连续可调；5.本控制器具有停动功能：在延时期间，通过以下方式可紧急停止延时和后续动作：在延时期间，按下控制器面板上的【停动】按键，可实现紧急停动；在延时期间，按下该控制区域内的现场紧急停动按钮，可实现紧急停动；6.本控制器具有手自动转换功能，可设置手动和自动工作方式。在自动工作方式下，控制器可实现火灾报警联动启动气体灭火。在手动工作方式下，控制器不能火灾报警联动启动，只能通过【启动】按键和现场紧急启动按钮才能启动气体灭火。系统的手动和自动工作方式的设置可以通过现场的【手自动转换开关】实现，也可在控制器上进行设置，系统的手自动状态决定于最后一次设置操作，且系统的手自动工作方式以设备上的工作方式指示灯的指示为准。注意：手动工作方式只适于保护区有人时使用；保护区无人时应使用自动工作方式。7.本控制器自身带有备电，在主电缺失时可自动投入备电运行；能给备电充电并有备电保护功能。8.本控制器具有信息记录、查询功能，可保存最后的999条记录。三、特点1.配置灵活、可靠性高本控制器采用海湾成熟的总线技术实现与现场控制和报警设备的连接，紧急启/停按钮、气体喷洒指示灯、声光警报器和手自动转换开关等设备均可方便的连接到控制器上，布线简单方便且配置灵活。鉴于气体灭火系统的特殊性，采用可靠性设计方法，以故障导向安全为原则进行产品设计，并经严格测试，使产品具有极高的可靠性。2.功能强、控制方式灵活本控制器为一个完全开放的系统，可与火灾报警控制器联网通信实现远程监控。3.窗口化、汉字菜单式显示界面本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“查询”键和箭头键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。4.模块式开关电源本控制器的供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电，保证交流输入187V对电池的可靠快速充电。本控制器具有备电保护功能，备电供电时，如备电电压低于10V系统将自动切断备电。四、技术指标1.工作电压：交流AC220V50/60Hz，允许电压变化范围AC187V〜AC242V；2.功耗：监视状态功耗W20W；最大功耗：W80W；3.备用电源：2个DC12V/7Ah密封铅电池；4.气体喷洒输出：DC24V/2A,脉冲方式；5.电池充电电流：300mA6.液晶屏规格：128X64点，可同屏显示32个汉字信息；7.控制器容量可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：电磁阀：1个，额定电压DC24V，最大电流1A；压力开关：1个，常开触点，动作时闭合；声光警报器：1〜5个，编码地址范围...
