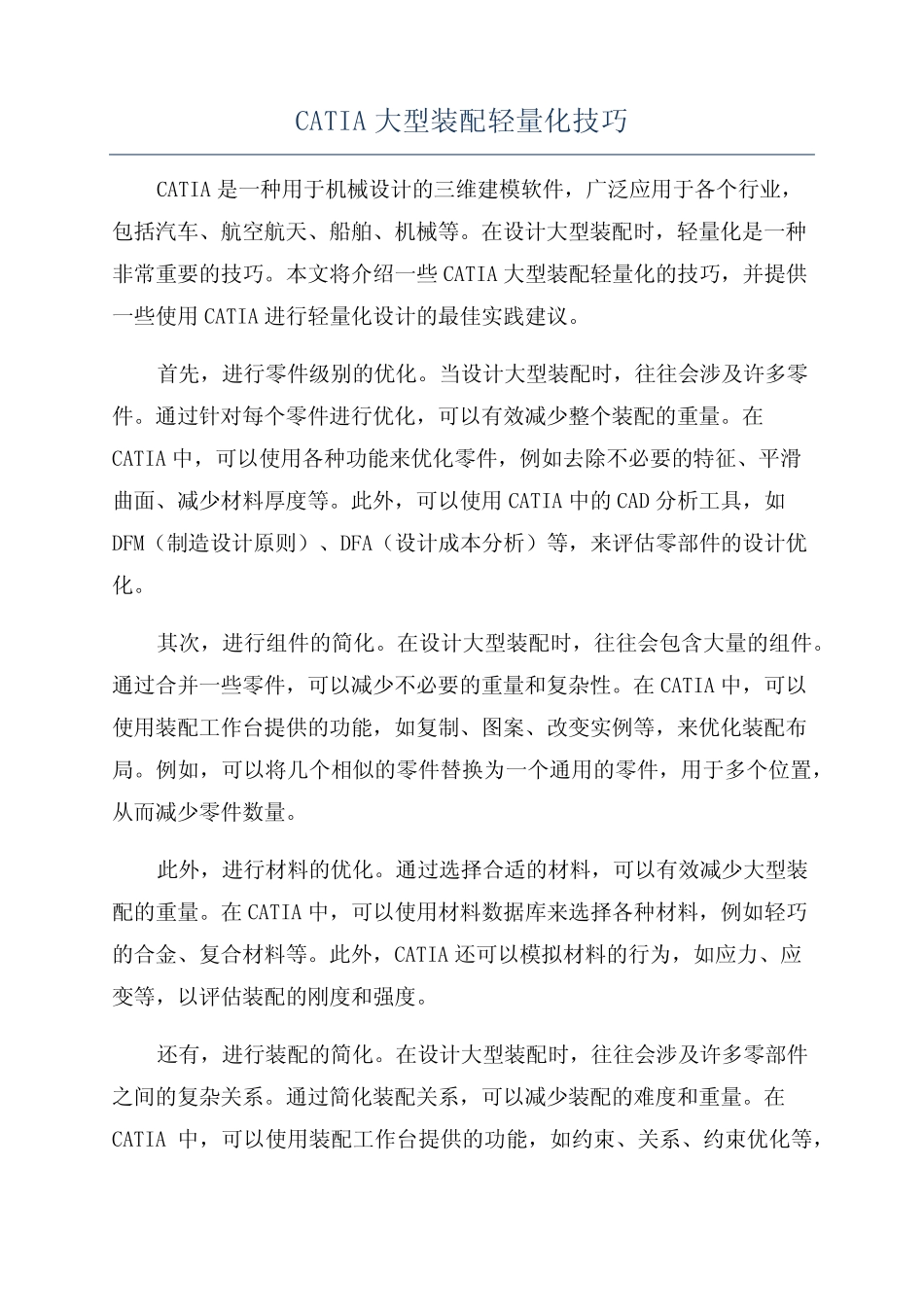

CATIA大型装配轻量化技巧 _第1页
1/2

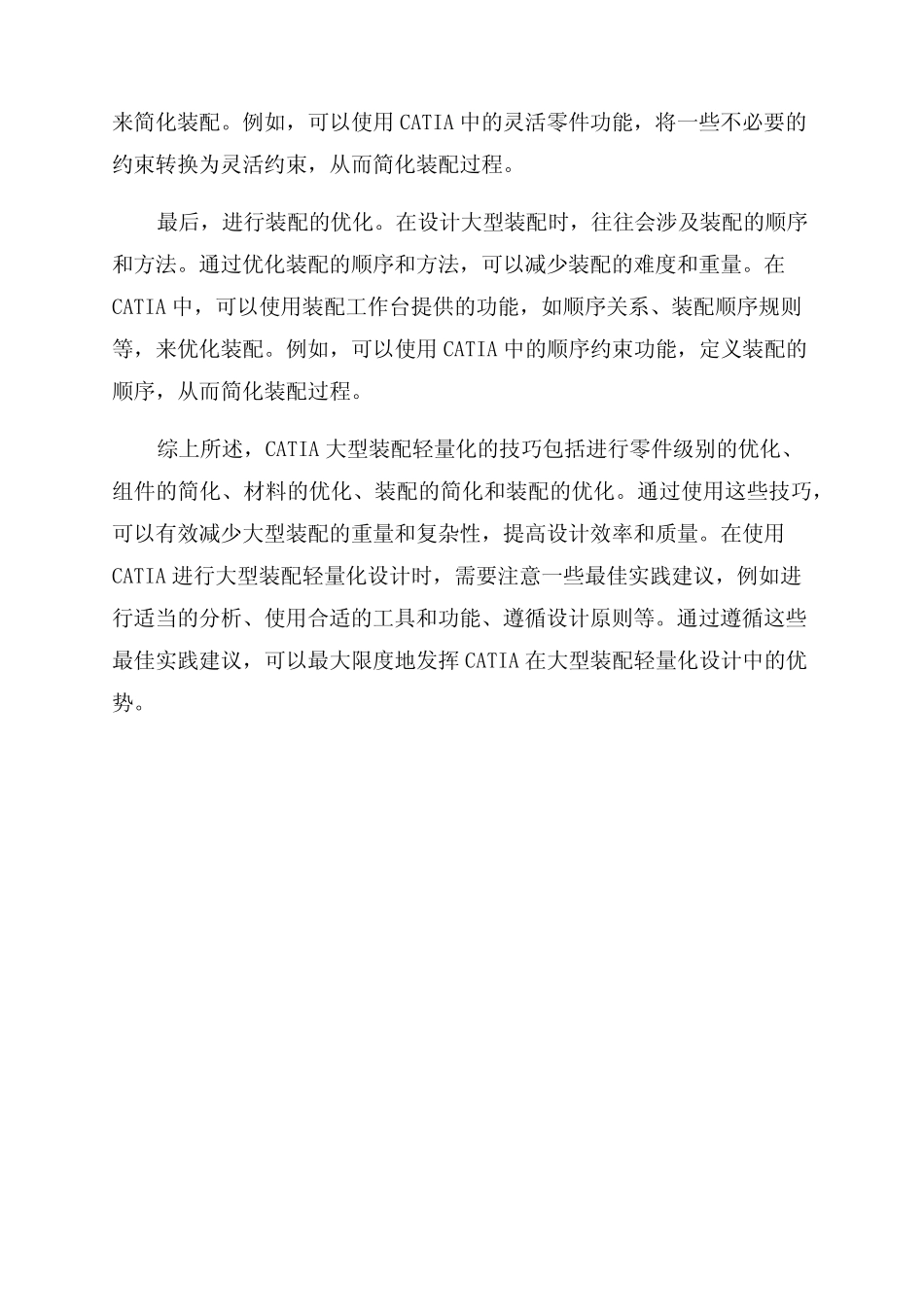

CATIA大型装配轻量化技巧 _第2页
2/2
CATIA大型装配轻量化技巧CATIA是一种用于机械设计的三维建模软件,广泛应用于各个行业,包括汽车、航空航天、船舶、机械等。在设计大型装配时,轻量化是一种非常重要的技巧。本文将介绍一些CATIA大型装配轻量化的技巧,并提供一些使用CATIA进行轻量化设计的最佳实践建议。首先,进行零件级别的优化。当设计大型装配时,往往会涉及许多零件。通过针对每个零件进行优化,可以有效减少整个装配的重量。在CATIA中,可以使用各种功能来优化零件,例如去除不必要的特征、平滑曲面、减少材料厚度等。此外,可以使用CATIA中的CAD分析工具,如DFM(制造设计原则)、DFA(设计成本分析)等,来评估零部件的设计优化。其次,进行组件的简化。在设计大型装配时,往往会包含大量的组件。通过合并一些零件,可以减少不必要的重量和复杂性。在CATIA中,可以使用装配工作台提供的功能,如复制、图案、改变实例等,来优化装配布局。例如,可以将几个相似的零件替换为一个通用的零件,用于多个位置,从而减少零件数量。此外,进行材料的优化。通过选择合适的材料,可以有效减少大型装配的重量。在CATIA中,可以使用材料数据库来选择各种材料,例如轻巧的合金、复合材料等。此外,CATIA还可以模拟材料的行为,如应力、应变等,以评估装配的刚度和强度。还有,进行装配的简化。在设计大型装配时,往往会涉及许多零部件之间的复杂关系。通过简化装配关系,可以减少装配的难度和重量。在CATIA中,可以使用装配工作台提供的功能,如约束、关系、约束优化等,来简化装配。例如,可以使用CATIA中的灵活零件功能,将一些不必要的约束转换为灵活约束,从而简化装配过程。最后,进行装配的优化。在设计大型装配时,往往会涉及装配的顺序和方法。通过优化装配的顺序和方法,可以减少装配的难度和重量。在CATIA中,可以使用装配工作台提供的功能,如顺序关系、装配顺序规则等,来优化装配。例如,可以使用CATIA中的顺序约束功能,定义装配的顺序,从而简化装配过程。综上所述,CATIA大型装配轻量化的技巧包括进行零件级别的优化、组件的简化、材料的优化、装配的简化和装配的优化。通过使用这些技巧,可以有效减少大型装配的重量和复杂性,提高设计效率和质量。在使用CATIA进行大型装配轻量化设计时,需要注意一些最佳实践建议,例如进行适当的分析、使用合适的工具和功能、遵循设计原则等。通过遵循这些最佳实践建议,可以最大限度地发挥CATIA在大型装配轻量化设计中的优势。
