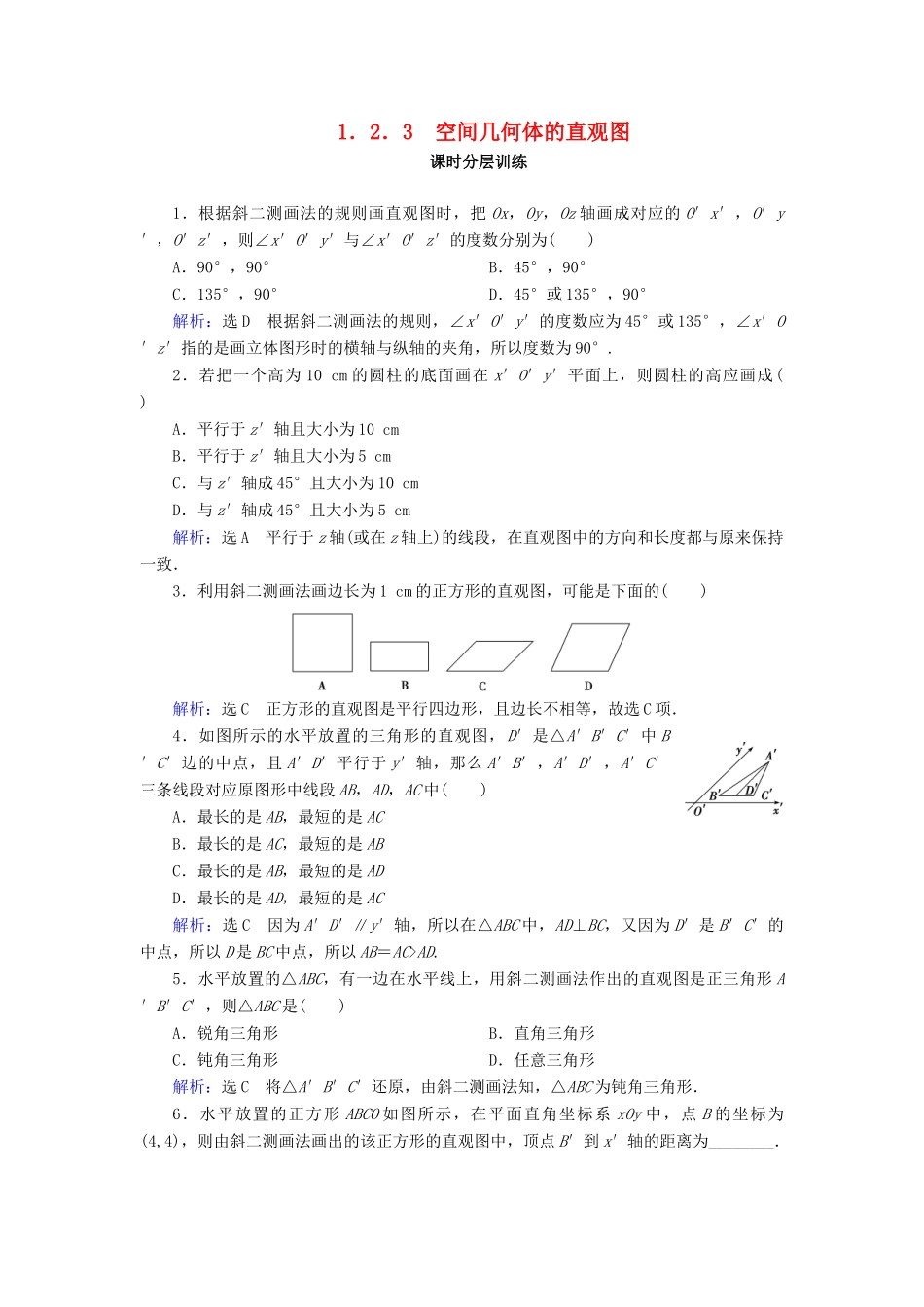

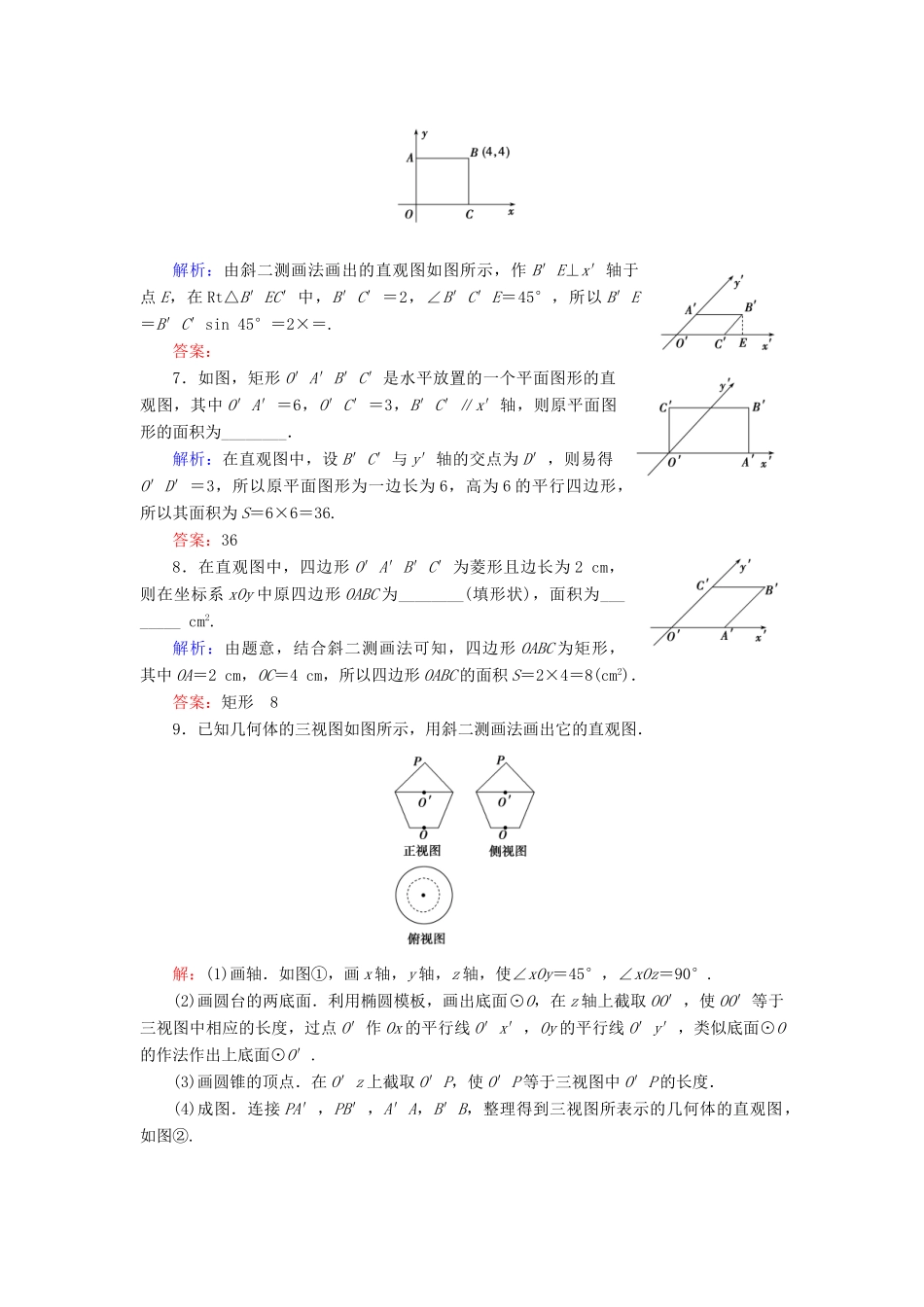

1．2．3空间几何体的直观图课时分层训练1．根据斜二测画法的规则画直观图时，把Ox，Oy，Oz轴画成对应的O′x′，O′y′，O′z′，则∠x′O′y′与∠x′O′z′的度数分别为()A．90°，90°B．45°，90°C．135°，90°D．45°或135°，90°解析：选D根据斜二测画法的规则，∠x′O′y′的度数应为45°或135°，∠x′O′z′指的是画立体图形时的横轴与纵轴的夹角，所以度数为90°.2．若把一个高为10cm的圆柱的底面画在x′O′y′平面上，则圆柱的高应画成()A．平行于z′轴且大小为10cmB．平行于z′轴且大小为5cmC．与z′轴成45°且大小为10cmD．与z′轴成45°且大小为5cm解析：选A平行于z轴(或在z轴上)的线段，在直观图中的方向和长度都与原来保持一致．3．利用斜二测画法画边长为1cm的正方形的直观图，可能是下面的()解析：选C正方形的直观图是平行四边形，且边长不相等，故选C项．4．如图所示的水平放置的三角形的直观图，D′是△A′B′C′中B′C′边的中点，且A′D′平行于y′轴，那么A′B′，A′D′，A′C′三条线段对应原图形中线段AB，AD，AC中()A．最长的是AB，最短的是ACB．最长的是AC，最短的是ABC．最长的是AB，最短的是ADD．最长的是AD，最短的是AC解析：选C因为A′D′∥y′轴，所以在△ABC中，AD⊥BC，又因为D′是B′C′的中点，所以D是BC中点，所以AB＝AC>AD.5．水平放置的△ABC，有一边在水平线上，用斜二测画法作出的直观图是正三角形A′B′C′，则△ABC是()A．锐角三角形B．直角三角形C．钝角三角形D．任意三角形解析：选C将△A′B′C′还原，由斜二测画法知，△ABC为钝角三角形．6．水平放置的正方形ABCO如图所示，在平面直角坐标系xOy中，点B的坐标为(4,4)，则由斜二测画法画出的该正方形的直观图中，顶点B′到x′轴的距离为________．解析：由斜二测画法画出的直观图如图所示，作B′E⊥x′轴于点E，在Rt△B′EC′中，B′C′＝2，∠B′C′E＝45°，所以B′E＝B′C′sin45°＝2×＝.答案：7．如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6，O′C′＝3，B′C′∥x′轴，则原平面图形的面积为________．解析：在直观图中，设B′C′与y′轴的交点为D′，则易得O′D′＝3，所以原平面图形为一边长为6，高为6的平行四边形，所以其面积为S＝6×6＝36.答案：368．在直观图中，四边形O′A′B′C′为菱形且边长为2cm，则在坐标系xOy中原四边形OABC为________(填形状)，面积为________cm2.解析：由题意，结合斜二测画法可知，四边形OABC为矩形，其中OA＝2cm，OC＝4cm，所以四边形OABC的面积S＝2×4＝8(cm2)．答案：矩形89．已知几何体的三视图如图所示，用斜二测画法画出它的直观图．解：(1)画轴．如图①，画x轴，y轴，z轴，使∠xOy＝45°，∠xOz＝90°.(2)画圆台的两底面．利用椭圆模板，画出底面⊙O，在z轴上截取OO′，使OO′等于三视图中相应的长度，过点O′作Ox的平行线O′x′，Oy的平行线O′y′，类似底面⊙O的作法作出上底面⊙O′.(3)画圆锥的顶点．在O′z上截取O′P，使O′P等于三视图中O′P的长度．(4)成图．连接PA′，PB′，A′A，B′B，整理得到三视图所表示的几何体的直观图，如图②.10．如图，正方形O′A′B′C′的边长为1cm，它是水平放置的一个平面图形的直观图．请画出原来的平面图形的形状，并求原图形的周长与面积．解：如图，建立直角坐标系xOy，在x轴上取OA＝O′A′＝1cm；在y轴上取OB＝2O′B′＝2cm；在过点B的x轴的平行线上取BC＝B′C′＝1cm.连接O，A，B，C各点，即得到了原图形．由作法可知，OABC为平行四边形，OC＝＝＝3cm，∴平行四边形OABC的周长为(3＋1)×2＝8cm，面积为S＝1×2＝2cm2.1．已知一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，长方体的长、宽、高分别为20m,5m,10m，四棱锥的高为8m．如果按1∶500的比例画出它的直观图，那么在直观图中，长方体的长、宽、高和棱锥的高应分别为()A．4cm,1cm,2cm,1.6cmB．4cm,0.5cm,2cm,0.8cmC．4cm,0.5cm,2cm,1.6cmD．4cm,0.5cm,1cm,0.8cm解析：选C由比例尺可知，长方体的长、宽、高和棱锥的高应分别为4cm,1cm,2cm和1.6cm，再结合直观图，图...
