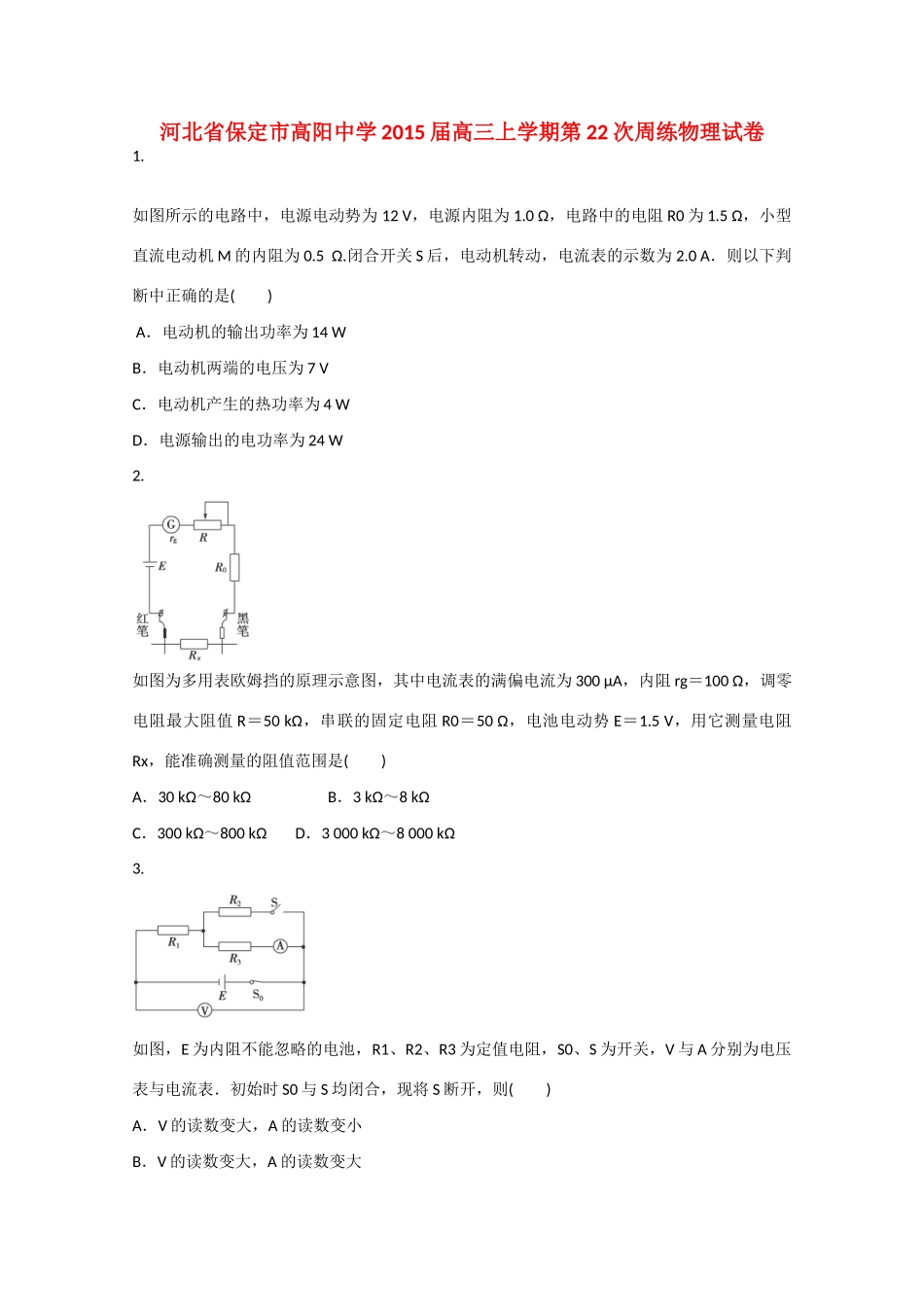

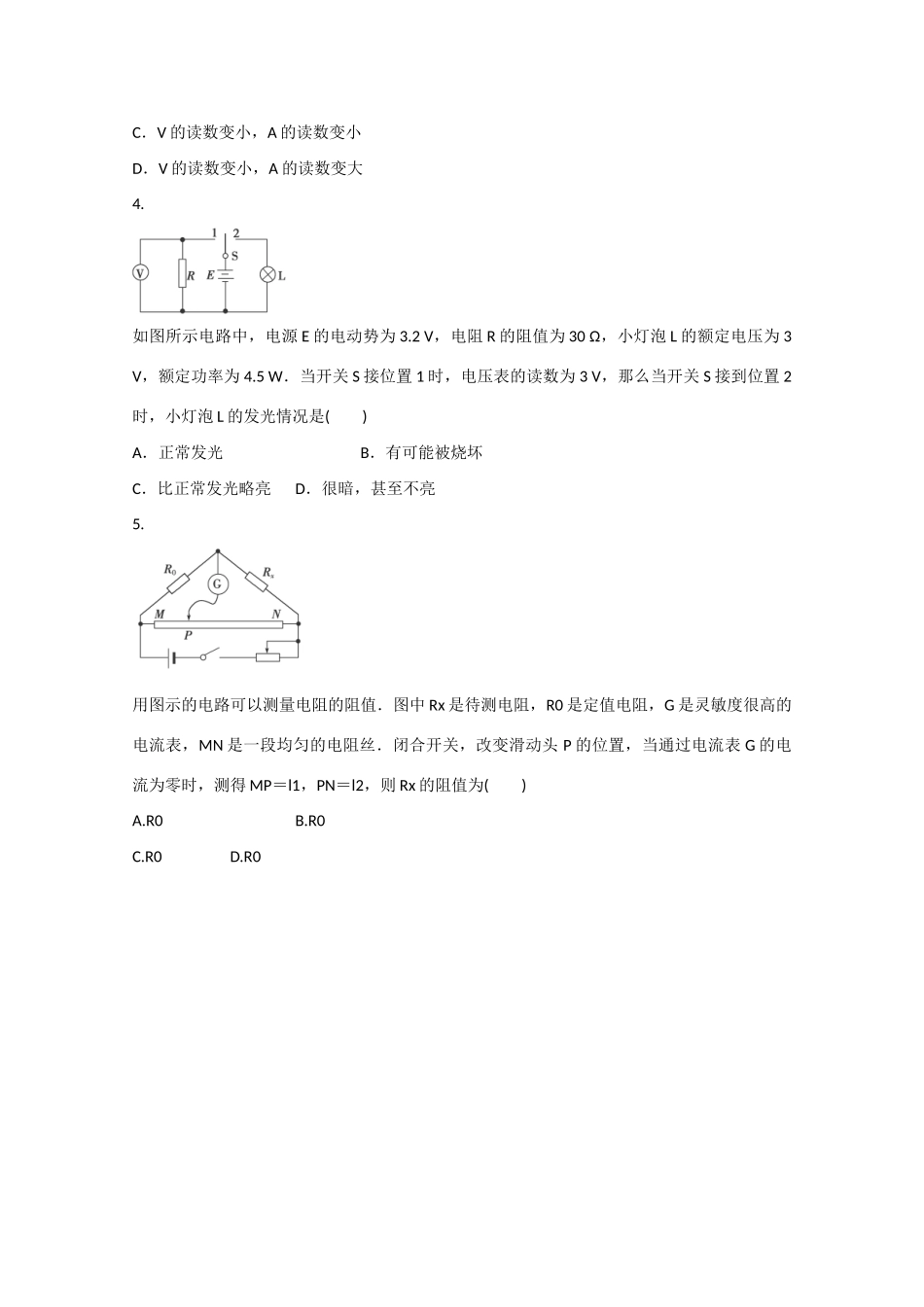

河北省保定市高阳中学2015届高三上学期第22次周练物理试卷1.如图所示的电路中，电源电动势为12V，电源内阻为1.0Ω，电路中的电阻R0为1.5Ω，小型直流电动机M的内阻为0.5Ω.闭合开关S后，电动机转动，电流表的示数为2.0A．则以下判断中正确的是()A．电动机的输出功率为14WB．电动机两端的电压为7VC．电动机产生的热功率为4WD．电源输出的电功率为24W2.如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg＝100Ω，调零电阻最大阻值R＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势E＝1.5V，用它测量电阻Rx，能准确测量的阻值范围是()A．30kΩ～80kΩB．3kΩ～8kΩC．300kΩ～800kΩD．3000kΩ～8000kΩ3.如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大4.如图所示电路中，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3V，额定功率为4.5W．当开关S接位置1时，电压表的读数为3V，那么当开关S接到位置2时，小灯泡L的发光情况是()A．正常发光B．有可能被烧坏C．比正常发光略亮D．很暗，甚至不亮5.用图示的电路可以测量电阻的阻值．图中Rx是待测电阻，R0是定值电阻，G是灵敏度很高的电流表，MN是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表G的电流为零时，测得MP＝l1，PN＝l2，则Rx的阻值为()A.R0B.R0C.R0D.R0某同学用如图所示电路测量一电阻丝的电阻Rx.他先闭合S1、断开S2，调节R1和R2，使电流表和电压表的读数合理，记下两电表的示数I1和U1；再保持R2不变，闭合S2，记下两电表的示数I2和U2，则()A．Rx＝B．Rx＝C．被测电阻值大于真实值D．被测电阻值等于真实值9．某同学设计了一个探究电容器所带电荷量与电容器两极板间电压关系的实验，实验电路如图甲所示，其中P为电流传感器，V为理想电压表．实验时，先将开关S1闭合，单刀双掷开关S2掷向a，调节滑动变阻器的滑动头到某位置使电容器C充电，当电路稳定后记录理想电压表的示数．再迅速将开关S2掷向b，使电容器放电．电流传感器P将电容器充、放电过程中的电流数据传送给计算机，在计算机上可显示出电流i随时间t变化的图象如图乙所示．然后改变滑动变阻器滑动头的位置，重复上述步骤，记录多组电流随时间变化的图象和电压表的示数．对于这个实验过程和由图象及数据所得出的结果，下列说法中正确的是()A．流过电流传感器P的充电电流和放电电流方向相同B．图乙中的第①段(充电阶段)电流曲线与横轴所围图形的面积表示电容器充电结束时所带的电荷量C．电容器所带电荷量与电容器两极板间电压的关系图象应为一条过原点的倾斜直线D．电容器充电结束时所带电荷量与滑动变阻器滑动头的位置无关10．(14分)(1)①在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图甲所示，校零时的读数为________mm，合金丝的直径为________mm.②为了精确测量合金丝的电阻Rx，设计出如图乙所示的实验电路图，按照该电路图完成图丙中的实物电路连接．(2)为了测量某电池的电动势E(约3V)和内阻r(约5Ω)，可供选择的器材如下：A．电流表G1(2mA100Ω)B．电流表G2(1mA内阻未知)C．电阻箱R1(0～999.9Ω)D．电阻箱R2(0～9999Ω)E．滑动变阻器R3(0～10Ω1A)F．滑动变阻器R4(0～1000Ω10mA)G．定值电阻R0(800Ω0.1A)H．待测电池I．导线、电键若干①采用如图甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：I1(mA)0.400.811.201.592.00I2(mA)0.200.400.600.801.00根据测量数据，请在图乙坐标中描点作出I1－I2图线．由图得到电流表G2的内阻等于________Ω.丙②在现有器材的条件下，测量该电池的电动势和内阻，采用如图丙所示的电路，图中滑动变阻器①应该选________，电阻箱②选________(均填写器材代号)．11.(15分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数R1＝2Ω时，电压表读数U1＝4V；当电阻箱读数R2＝5Ω时，电压表读数U2＝5V．求：(1)...
