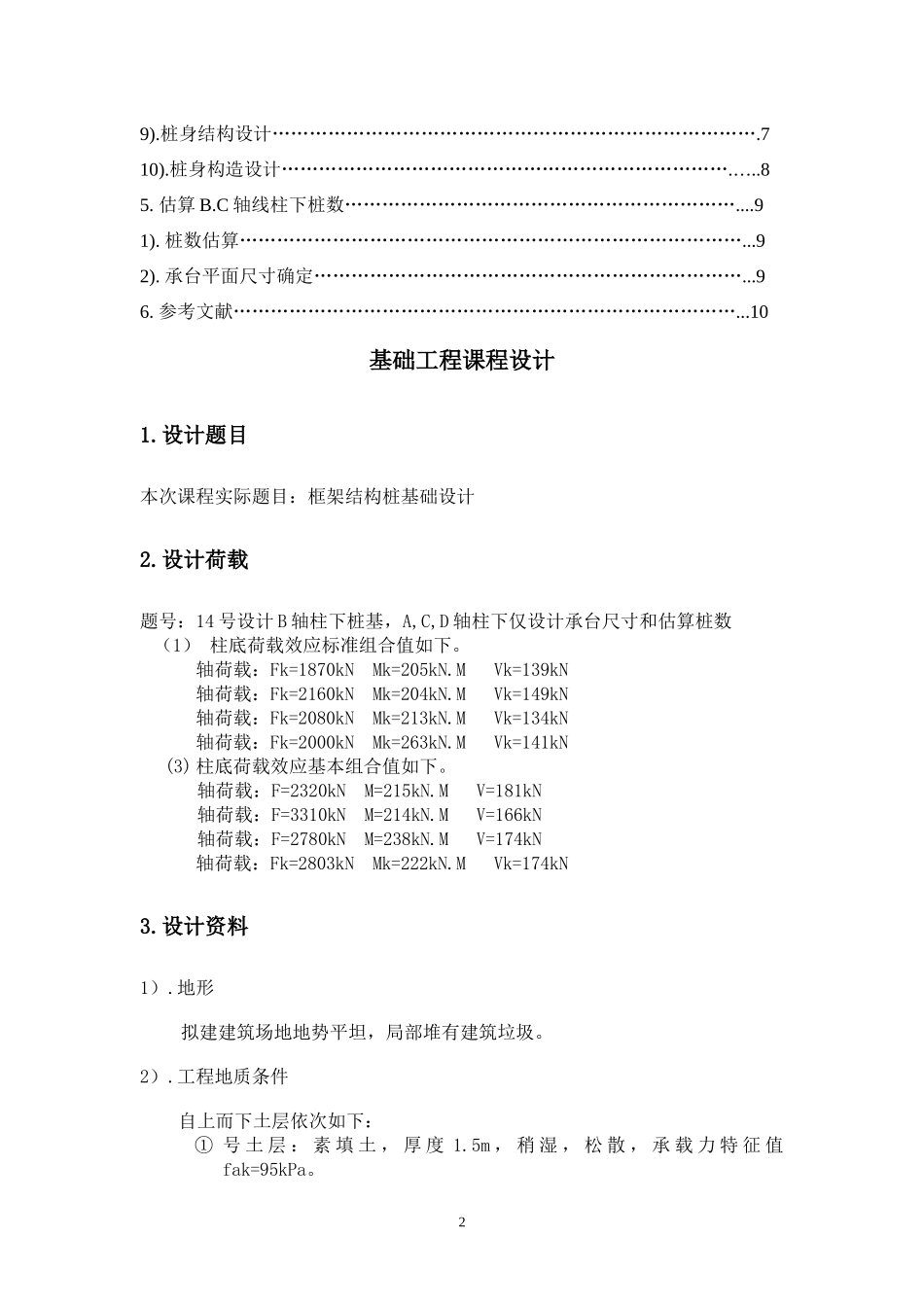

基础工程学课程设计题目框架结构桩基础设计班级工程管理二班学号1145513214学生姓名李波华指导教师王炳辉时间2014/6/19目录1.设计题目…………………………………………………………………………12.设计荷载…………………………………………………………………………13.地层条件及其参数………………………………………………………………11).地形…………………………………………………………………………..12).工程地质条件………………………………………………………………..13).岩土设计技术参数…………………………………………………………..24).水文地质条件………………………………………………………………..25).场地条件……………………………………………………………………..26).上部结构资料………………………………………………………………..24.预制桩基设计……………………………………………………………………31).单桩承载力计算………………………………………………………………...32).桩基竖向承载力特征值………………………………………………………...43).桩基竖向承载力验算…………………………………………………………...44).承台设计………………………………………………………………………...55).承台厚度及受冲切承载力验算.................................…………………………..6(1).柱的向下冲切验算…………………………………………………………..6(2).角桩的冲切验算……………………………………………………………..66).承台受剪承载力验算……………………………………………………….…..67).承台受弯承载力计算…………………………………………………………...78).承台构造设计…………………………………………………………………….719).桩身结构设计…………………………………………………………………….710).桩身构造设计……………………………………………………………….…..85.估算B.C轴线柱下桩数………………………………………………………....91).桩数估算………………………………………………………………………...92).承台平面尺寸确定……………………………………………………………...96.参考文献………………………………………………………………………...10基础工程课程设计1.设计题目本次课程实际题目:框架结构桩基础设计2.设计荷载题号:14号设计B轴柱下桩基,A,C,D轴柱下仅设计承台尺寸和估算桩数(1)柱底荷载效应标准组合值如下。轴荷载:Fk=1870kNMk=205kN.MVk=139kN轴荷载:Fk=2160kNMk=204kN.MVk=149kN轴荷载:Fk=2080kNMk=213kN.MVk=134kN轴荷载:Fk=2000kNMk=263kN.MVk=141kN(3)柱底荷载效应基本组合值如下。轴荷载:F=2320kNM=215kN.MV=181kN轴荷载:F=3310kNM=214kN.MV=166kN轴荷载:F=2780kNM=238kN.MV=174kN轴荷载:Fk=2803kNMk=222kN.MVk=174kN3.设计资料1).地形拟建建筑场地地势平坦,局部堆有建筑垃圾。2).工程地质条件自上而下土层依次如下:①号土层:素填土,厚度1.5m,稍湿,松散,承载力特征值fak=95kPa。2②号土层:淤泥质土,厚度3.3m,流塑,承载力特征值fak=65kPa。③号土层:粉砂,厚度6.6m,稍密,承载力特征值fak=110kPa。④号土层:粉质粘土,厚度4.2m,湿,可塑,承载力特征值fak=165kPa。⑤号土层:粉砂层,钻孔未穿透,中密-密实,承载力特征值fak=280kPa。3).岩土设计技术参数表1地基岩土物理力学参数土层编号土的名称孔隙比e含水量W(%)液性指数Il标准灌入锤击数N(次)压缩模量Es①素填土----5.0②淤泥质土1.0462.41.08-3.8③粉砂0.8127.6-147.5④粉质粘土0.7931.20.74-9.2⑤粉砂层0.58--3116.8表2桩的极限侧阻力标准值qsk土层编号土的名称桩的侧阻力qsk桩的端阻力qpk①素填土22-②淤泥质土28-③粉砂45-④粉质粘土60900⑥粉砂层7524004).水文地质条件1.拟建场区地下水对混凝土结构无腐蚀性。2.地下水位深度:位于地表下2.5m。35).场地条件建筑物所处场地抗震设防烈度7度,场地内无液化砂土,粉土。6).上部结构资料拟建建筑物为六层钢筋...
