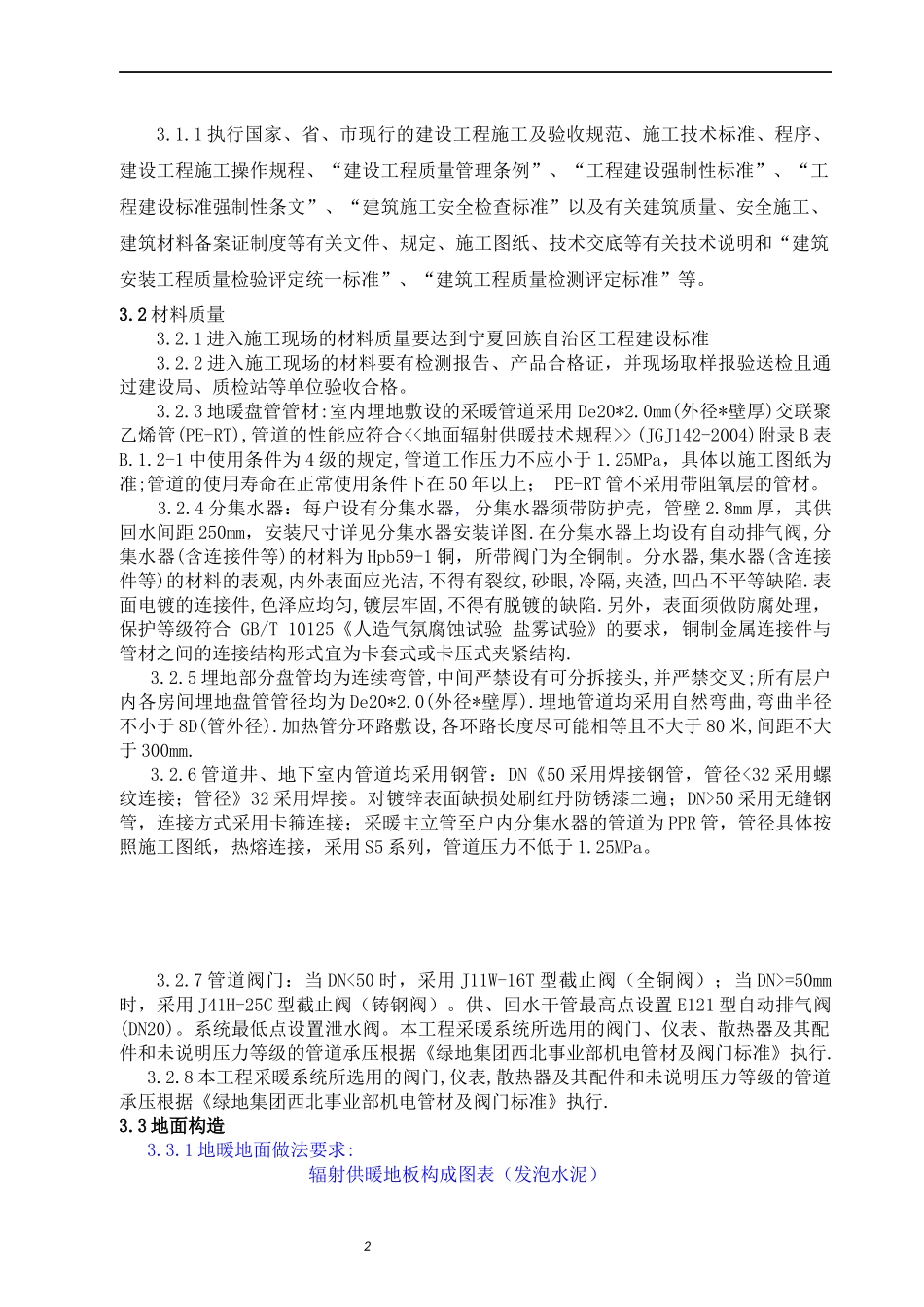

1低温热水地板辐射采暖技术统一标准1.工程概况工程名称：地面采暖施工工程工程地点：建设单位：项目概况：采暖系统：本工程热源由区域换热站房提供，热媒供、回水温度为55/45°C，采暖方式为低温热水地板辐射采暖，采暖系统为集中供暖分户计量控制系统。2.环境条件项目单位数值平均气压Hpa889.2平均气温℃9.2最热月平均气温℃23.1最冷月平均气温℃-6.8极端最高气温℃37.7极端最低气温℃-25平均水汽压Hpa8.0平均相对湿度%55年平均降水量Mm175.9一日最大降水量Mm52.9平均风速m/s2.610分钟平均最大风速m/s2650年一遇设计最大风速(10分钟，10m高)m/s27.250年一遇设计基本风压KN/m20.46最大冻土深度Cm1103.技术要求3.1本工程适用的技术规范（标准）《供热计量技术规程》(JGJ173-2009).《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）；《民用建筑热工设计规范》（GB50176-93）;《高层民用建筑设计防火规范》（GB50045-95）;《居住建筑节能设计标准》（DB64/521-2013）;《辐射供暖供冷技术规程》（JGJ142-2012）;《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002).23.1.1执行国家、省、市现行的建设工程施工及验收规范、施工技术标准、程序、建设工程施工操作规程、“建设工程质量管理条例”、“工程建设强制性标准”、“工程建设标准强制性条文”、“建筑施工安全检查标准”以及有关建筑质量、安全施工、建筑材料备案证制度等有关文件、规定、施工图纸、技术交底等有关技术说明和“建筑安装工程质量检验评定统一标准”、“建筑工程质量检测评定标准”等。3.2材料质量3.2.1进入施工现场的材料质量要达到宁夏回族自治区工程建设标准3.2.2进入施工现场的材料要有检测报告、产品合格证，并现场取样报验送检且通过建设局、质检站等单位验收合格。3.2.3地暖盘管管材:室内埋地敷设的采暖管道采用De20*2.0mm(外径*壁厚)交联聚乙烯管(PE-RT),管道的性能应符合<<地面辐射供暖技术规程>>(JGJ142-2004)附录B表B.1.2-1中使用条件为4级的规定,管道工作压力不应小于1.25MPa，具体以施工图纸为准;管道的使用寿命在正常使用条件下在50年以上；PE-RT管不采用带阻氧层的管材。3.2.4分集水器：每户设有分集水器,分集水器须带防护壳，管壁2.8mm厚，其供回水间距250mm，安装尺寸详见分集水器安装详图.在分集水器上均设有自动排气阀,分集水器(含连接件等)的材料为Hpb59-1铜，所带阀门为全铜制。分水器,集水器(含连接件等)的材料的表观,内外表面应光洁,不得有裂纹,砂眼,冷隔,夹渣,凹凸不平等缺陷.表面电镀的连接件,色泽应均匀,镀层牢固,不得有脱镀的缺陷.另外，表面须做防腐处理，保护等级符合GB/T10125《人造气氛腐蚀试验盐雾试验》的要求，铜制金属连接件与管材之间的连接结构形式宜为卡套式或卡压式夹紧结构.3.2.5埋地部分盘管均为连续弯管,中间严禁设有可分拆接头,并严禁交叉;所有层户内各房间埋地盘管管径均为De20*2.0(外径*壁厚).埋地管道均采用自然弯曲,弯曲半径不小于8D(管外径).加热管分环路敷设,各环路长度尽可能相等且不大于80米,间距不大于300mm.3.2.6管道井、地下室内管道均采用钢管：DN《50采用焊接钢管，管径<32采用螺纹连接；管径》32采用焊接。对镀锌表面缺损处刷红丹防锈漆二遍；DN>50采用无缝钢管，连接方式采用卡箍连接；采暖主立管至户内分集水器的管道为PPR管，管径具体按照施工图纸，热熔连接，采用S5系列，管道压力不低于1.25MPa。3.2.7管道阀门：当DN<50时，采用J11W-16T型截止阀（全铜阀）；当DN>=50mm时，采用J41H-25C型截止阀（铸钢阀）。供、回水干管最高点设置E121型自动排气阀(DN20)。系统最低点设置泄水阀。本工程采暖系统所选用的阀门、仪表、散热器及其配件和未说明压力等级的管道承压根据《绿地集团西北事业部机电管材及阀门标准》执行.3.2.8本工程采暖系统所选用的阀门,仪表,散热器及其配件和未说明压力等级的管道承压根据《绿地集团西北事业部机电管材及阀门标准》执行.3.3地面构造3.3.1地暖地面做法要求:辐射供暖地板构成图表（发泡水泥）3名称说明装修面层业主自理防水层（对潮湿房间设置：卫生间）1.5厚聚氨酯涂料防水层填充找平层豆石混凝土厚50mm，...
