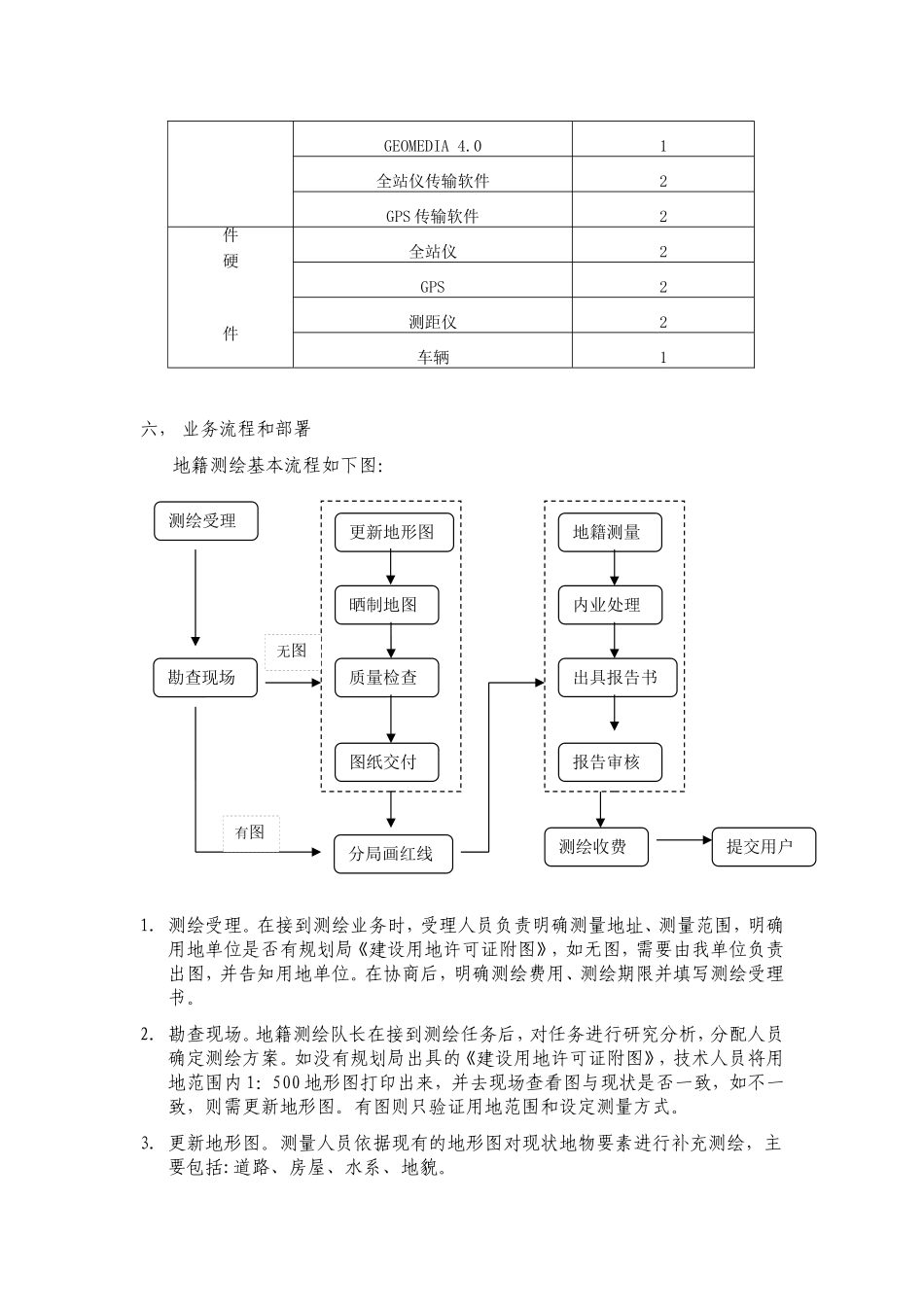

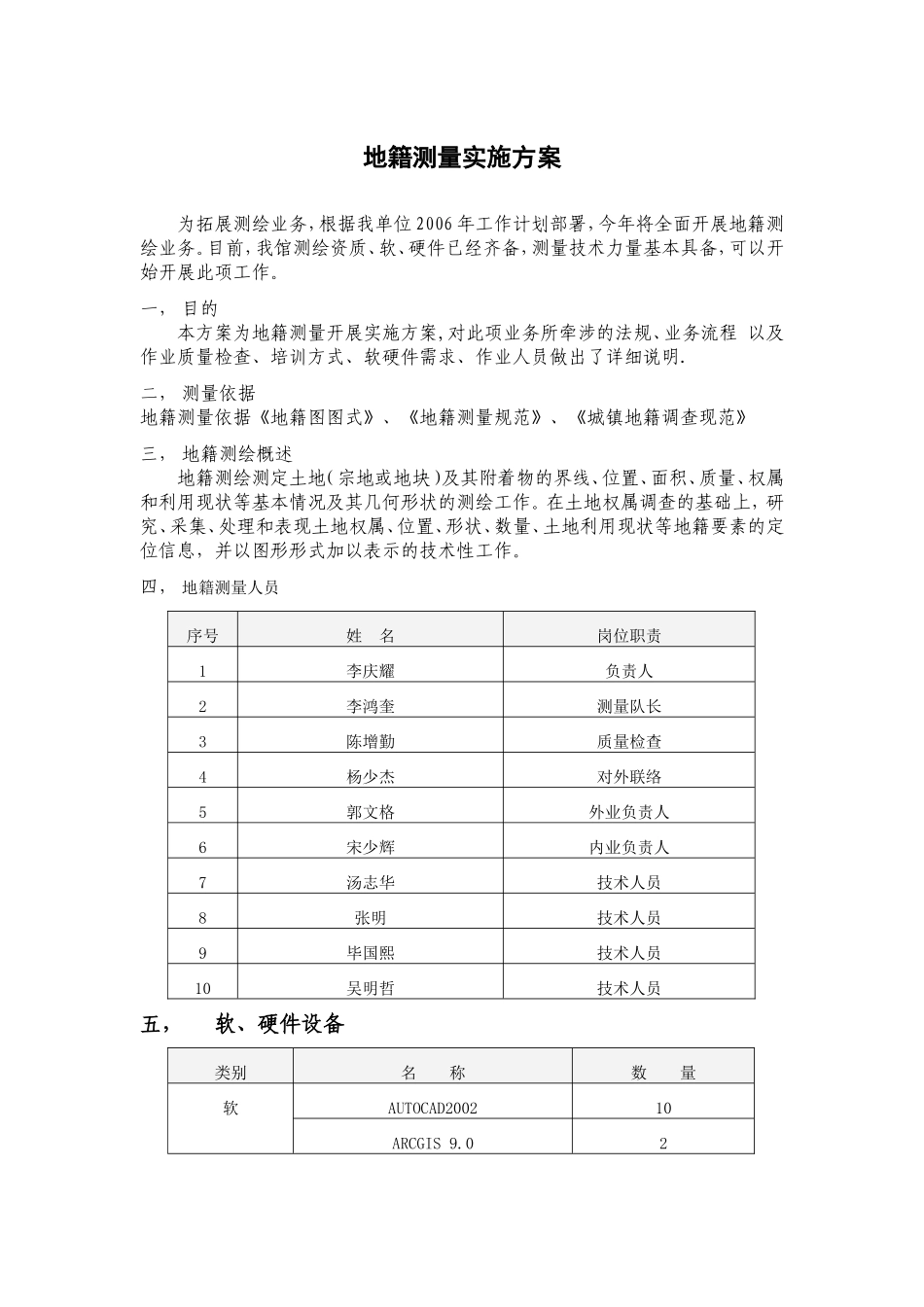

地籍测量实施方案为拓展测绘业务，根据我单位2006年工作计划部署，今年将全面开展地籍测绘业务。目前，我馆测绘资质、软、硬件已经齐备，测量技术力量基本具备，可以开始开展此项工作。一，目的本方案为地籍测量开展实施方案,对此项业务所牵涉的法规、业务流程以及作业质量检查、培训方式、软硬件需求、作业人员做出了详细说明.二，测量依据地籍测量依据《地籍图图式》、《地籍测量规范》、《城镇地籍调查现范》三，地籍测绘概述地籍测绘测定土地（宗地或地块）及其附着物的界线、位置、面积、质量、权属和利用现状等基本情况及其几何形状的测绘工作。在土地权属调查的基础上，研究、采集、处理和表现土地权属、位置、形状、数量、土地利用现状等地籍要素的定位信息，并以图形形式加以表示的技术性工作。四，地籍测量人员序号姓名岗位职责1李庆耀负责人2李鸿奎测量队长3陈增勤质量检查4杨少杰对外联络5郭文格外业负责人6宋少辉内业负责人7汤志华技术人员8张明技术人员9毕国熙技术人员10吴明哲技术人员五，软、硬件设备类别名称数量软AUTOCAD200210ARCGIS9.02件GEOMEDIA4.01全站仪传输软件2GPS传输软件2硬件全站仪2GPS2测距仪2车辆1六，业务流程和部署地籍测绘基本流程如下图：1.测绘受理。在接到测绘业务时，受理人员负责明确测量地址、测量范围，明确用地单位是否有规划局《建设用地许可证附图》，如无图，需要由我单位负责出图，并告知用地单位。在协商后，明确测绘费用、测绘期限并填写测绘受理书。2.勘查现场。地籍测绘队长在接到测绘任务后，对任务进行研究分析，分配人员确定测绘方案。如没有规划局出具的《建设用地许可证附图》，技术人员将用地范围内1：500地形图打印出来，并去现场查看图与现状是否一致，如不一致，则需更新地形图。有图则只验证用地范围和设定测量方式。3.更新地形图。测量人员依据现有的地形图对现状地物要素进行补充测绘，主要包括:道路、房屋、水系、地貌。测绘受理勘查现场更新地形图晒制地图质量检查图纸交付分局画红线地籍测量内业处理出具报告书报告审核测绘收费提交用户无图有图4.晒制地图。内业人员依据外业测量数据更新地形图，并按标准格式晒制1：500或者1：1000地形图。5.质量检查。由测量队长对晒制的地形图质量进行检查，包括：用地范围、成图要素、附注等进行检查，加盖测绘专用章。6.交付用户。将晒制的图纸一式四份，交给用地单位。如用地单位有《建设用地许可证附图》，略过3－6步骤。7.用地单位将图纸交付分局地籍科，由分局地调人员考察现场，确定用地权属，在图纸上画出用地红线范围。8.地籍测量。用地单位将已经画了红线的图纸交给测量人员后，开始地籍测量。测量人员依照测量控制点，用导线法测量红线拐点，绘制测量草图。9.内业处理。内业人员对测量数据进行坐标转换后，导入软件进行构面，计算用地红线范围实测面积，并整理界址点。10.出具报告书。依照内业处理成果生成坐标成果表，并打印出界址点示意图。报告书中包括用地单位名称、项目名称、责任人、测量人员、测量方式、坐标成果表、宗地草图。部分报告书可能包括用地单位所在楼的建筑面积报告。11.报告审核。负责人对外业成果、内业处理成果进行检查（特别是坐标点、面积），并对报告书格式、要素审核，合格加盖测绘成果专用章。12.测绘收费。按照约定的价格，用地单位在馆财务室交费后领取最终报告书。13.提交用户。测量队将测绘报告书交付用地单位，并对报告书负责解释。七，测绘的基本要求1.施测原则2.准备工作在进行测量任务之前，调出用地范围的电子地形图，并打印出图，测量人员协调用地单位到现场指认用地范围，查找附近控制点。最后研究用地范围内是否需要更新地形图以及作业方法，并确定测量人员和任务期限。3.测量的基本要求,地籍测量的要素主要是地籍界址点、界址线、权属关系、地籍号、地类号、土地用途、土地面积等与土地管理有关的内容，有很强的专业性和侧重点。3.1地籍测绘外业要求:目前大连市地籍测量采用的是解析法,地籍外业测量一般通过测量附近的控制点,利用导线法测量宗地拐点的地理坐标坐标.3.1.1坐标系.采用大连市城建坐标系3.1.2精度要求.，《城...
