地脚螺栓预埋施工方案VIP免费

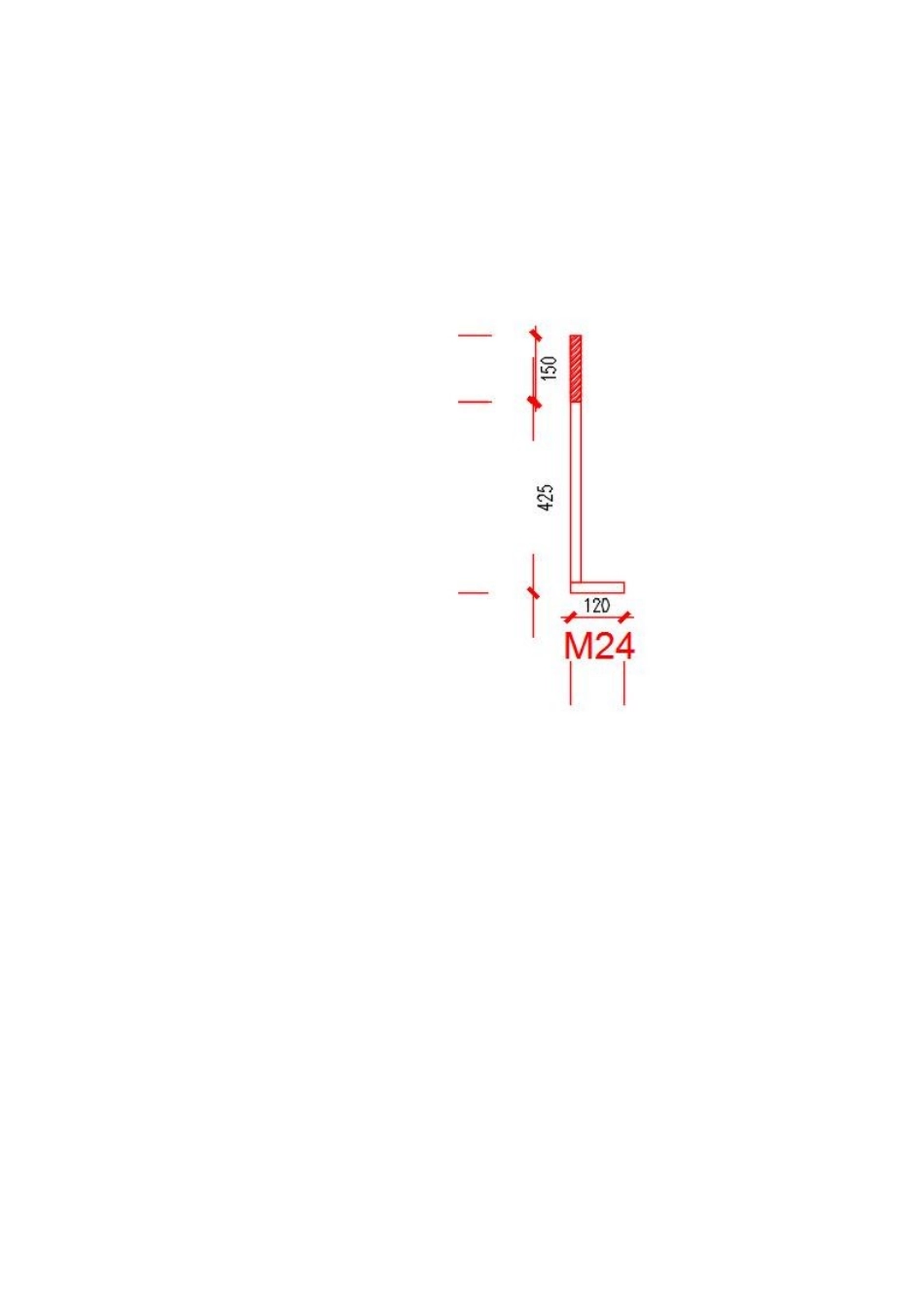

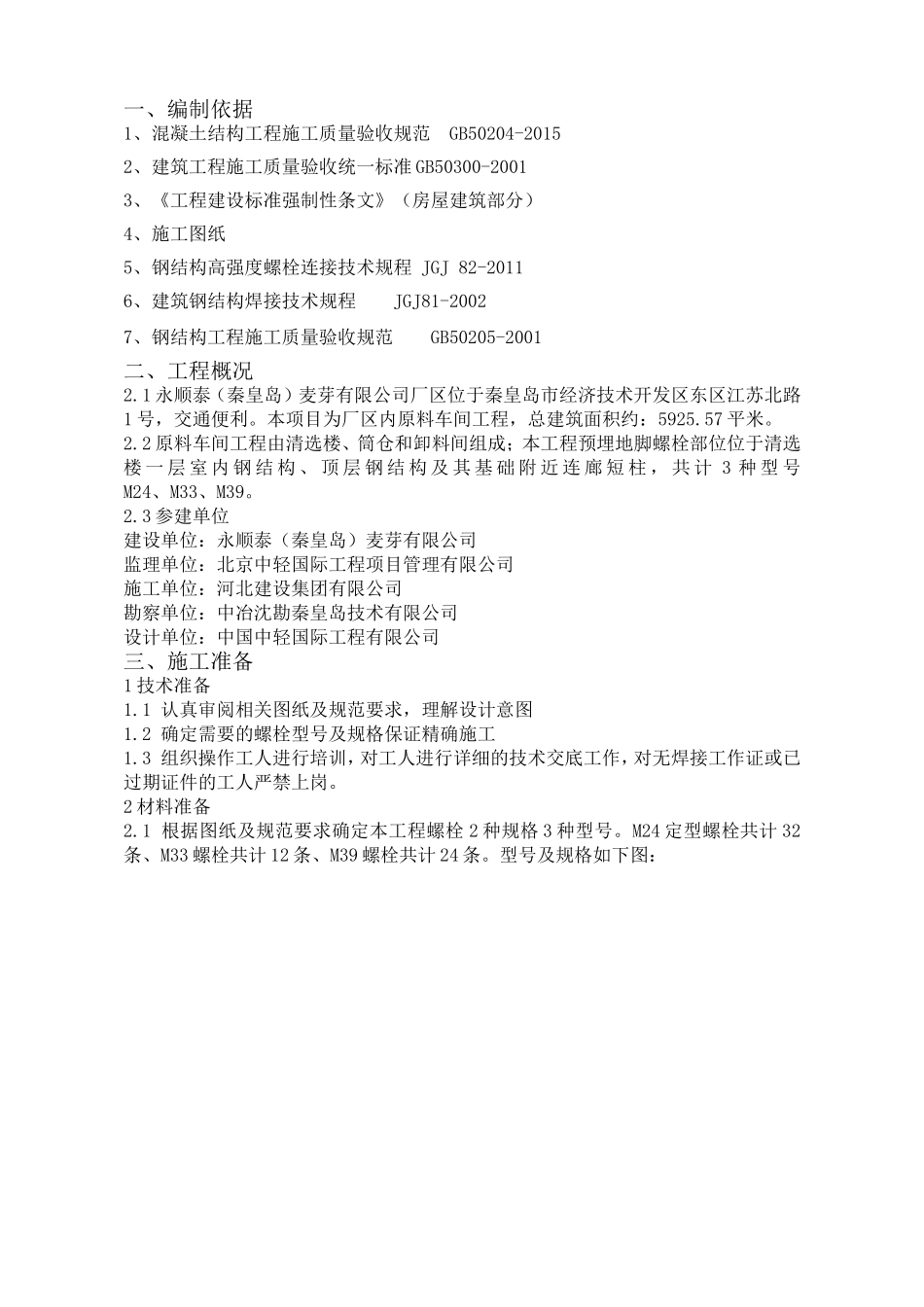

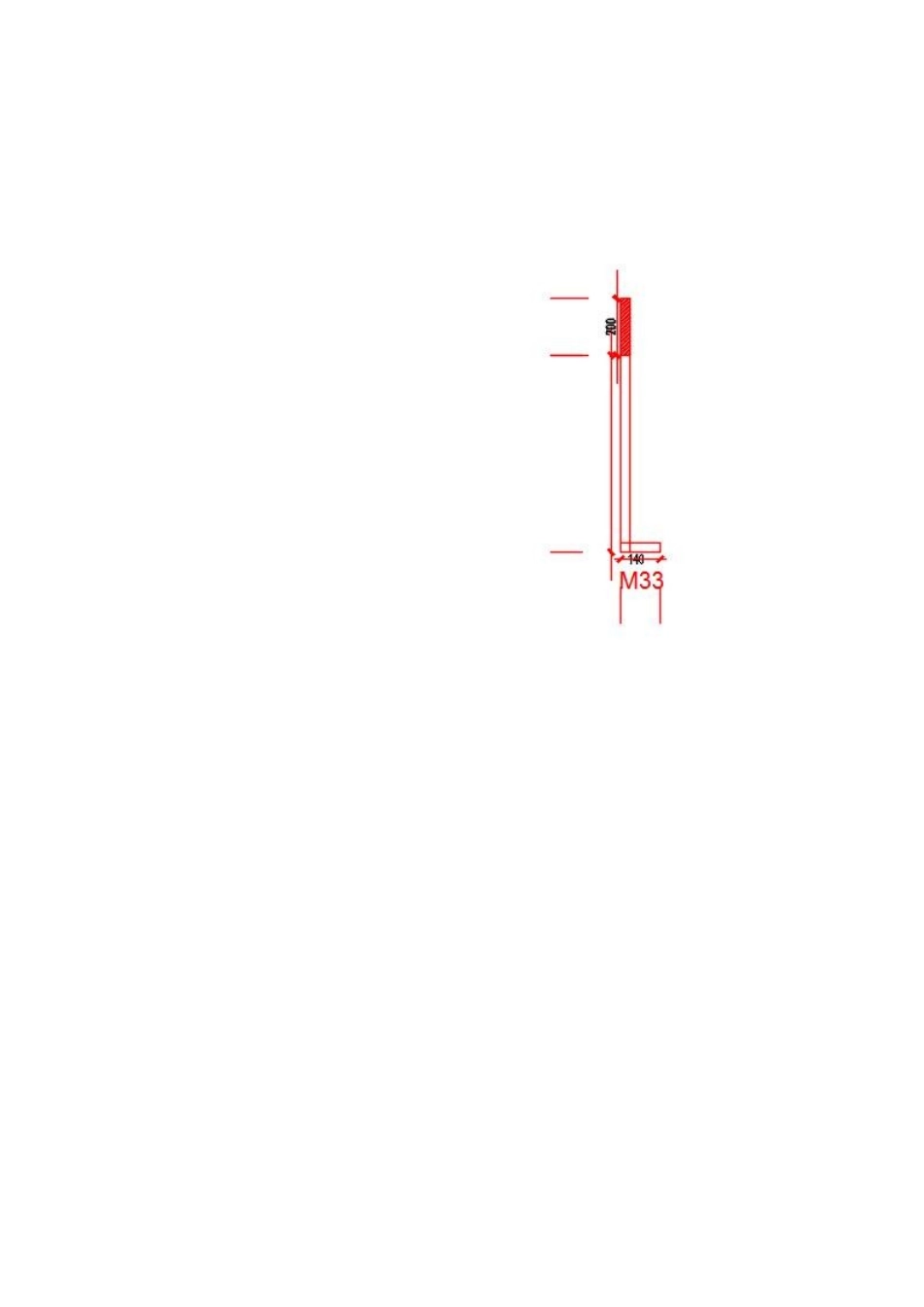

一、编制依据1、混凝土结构工程施工质量验收规范GB50204-20152、建筑工程施工质量验收统一标准GB50300-20013、《工程建设标准强制性条文》（房屋建筑部分）4、施工图纸5、钢结构高强度螺栓连接技术规程JGJ82-20116、建筑钢结构焊接技术规程JGJ81-20027、钢结构工程施工质量验收规范GB50205-2001二、工程概况2.1永顺泰（秦皇岛）麦芽有限公司厂区位于秦皇岛市经济技术开发区东区江苏北路1号，交通便利。本项目为厂区内原料车间工程，总建筑面积约：5925.57平米。2.2原料车间工程由清选楼、筒仓和卸料间组成；本工程预埋地脚螺栓部位位于清选楼一层室内钢结构、顶层钢结构及其基础附近连廊短柱，共计3种型号M24、M33、M39。2.3参建单位建设单位：永顺泰（秦皇岛）麦芽有限公司监理单位：北京中轻国际工程项目管理有限公司施工单位：河北建设集团有限公司勘察单位：中冶沈勘秦皇岛技术有限公司设计单位：中国中轻国际工程有限公司三、施工准备1技术准备1.1认真审阅相关图纸及规范要求，理解设计意图1.2确定需要的螺栓型号及规格保证精确施工1.3组织操作工人进行培训，对工人进行详细的技术交底工作，对无焊接工作证或已过期证件的工人严禁上岗。2材料准备2.1根据图纸及规范要求确定本工程螺栓2种规格3种型号。M24定型螺栓共计32条、M33螺栓共计12条、M39螺栓共计24条。型号及规格如下图：规格数量（mm）材质套丝（mm）锚固段（mm）直钩（mm）全长（mm）根数螺母M24Q235B1504251205753264M33Q235B2007001409001236M39Q345B2301000160123024723.3人员准备序号工种人数备注1测量员22焊工33钢筋工54木工45力工63.4机具准备：序号机具数量备注1经纬仪1台2水准仪2台3钢卷尺4把4水平尺2把5焊机2台6线坠2个7钻孔机1台四、施工部署4.1施工工艺柱、梁、板等模板支护安装完毕→制作螺栓定位模板→螺栓模板定位放线→螺栓模板标高定位→螺栓模板水平定位→螺栓预埋定位→焊接螺栓→螺栓模板拆除→螺栓套丝包裹4.1.1制作螺栓定位模板：依据图纸给定尺寸放样如下图：M24M39M33a模板采用18mm胶合板木模板，保证模板的刚度b根据图纸尺寸放样，定位螺栓位置及空洞大小（空洞直径比螺栓大2mm）。采用钢尺定位保证螺栓位置精确。c用钻孔机打孔，打孔完毕后。空洞边进行过二次打磨剔除毛茬。4.1.2螺栓模板定位放线A用线坠将短柱轴线引至短柱顶面B用水准仪定位柱子标高4.1.3螺栓模板标高定位用水平尺控制螺栓模板水平并焊接钢筋固定，记录模板标高h。4.1.4螺栓模板水平定位将螺栓模板定位轴线与模板轴线对齐，校正。焊接钢筋加固。4.1.5螺栓预埋定位A螺栓由模板定位孔穿入，用卷尺量至螺栓顶标高。B套入螺母固定4.1.6焊接螺栓A将φ12钢筋切至合适长度B用E43级焊条焊接螺杆，每面焊接两道，间距300mm。每面再焊接斜撑两道进行加固。4.1.7螺栓模板拆除A螺栓焊接完毕后，将螺母拆下收集好。拆卸模板，收集好模板待下次使用。B对螺栓套丝部分刷机油两道，然后立即用塑料包裹。防止机油污染短柱钢筋及混凝土对套丝污染。五、质量检查1、项目、技术、质检各部门设专人监督从加工制作到安装完成的整个施工过程，并做验收记录。2、组织操作工人进行作业前的交底、培训工作，对操作技能差，工作态度不端正、工作不认真的操作工人停止使用，做到持证上岗。3、对焊接用钢板、螺栓杆、焊条等严格按图纸要求的规格型号设专人检查其材质证明等，对需作复验的螺栓等原材经监理见证取样后送检，合格后方可用于工程。4、对施焊用的电焊机、烘箱等设备保证完好，满足施工需要，加工厂设加工棚，操作环境温度满足规范要求。表4.2.9预埋件安装允许偏差项目允许偏差尺寸（mm）预埋螺栓中心线位置2外露长度±10,0六、安全措施1、操作工人正确佩带安全帽，安全带等劳动防护用品。2、氧气、乙炔瓶相距10m距离，经常检查氧气、乙炔瓶的开关及皮管、焊枪等。3、电焊、气焊作业前要注意周围有无易燃物品再行作业，严防火灾发生。4、电气设备不得超负荷运行，手工操作时戴好绝缘手套。5、高空作业中的物料等堆放平稳，传递物件禁止抛掷。6、施工现场材料机具、构件应堆放整齐，禁止乱堆乱放。7、对施工现场的螺栓、电焊条等的包装板、包...
