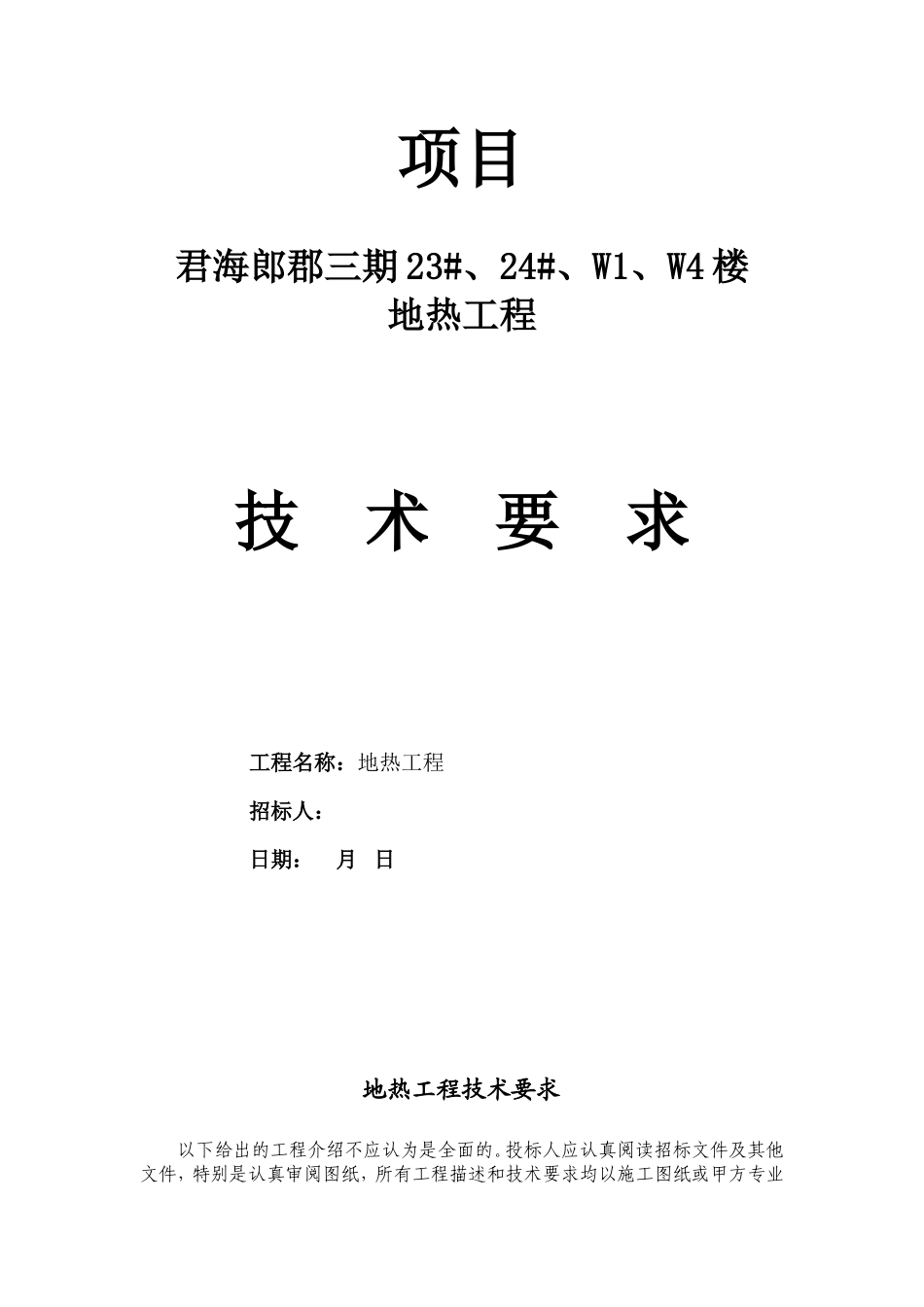

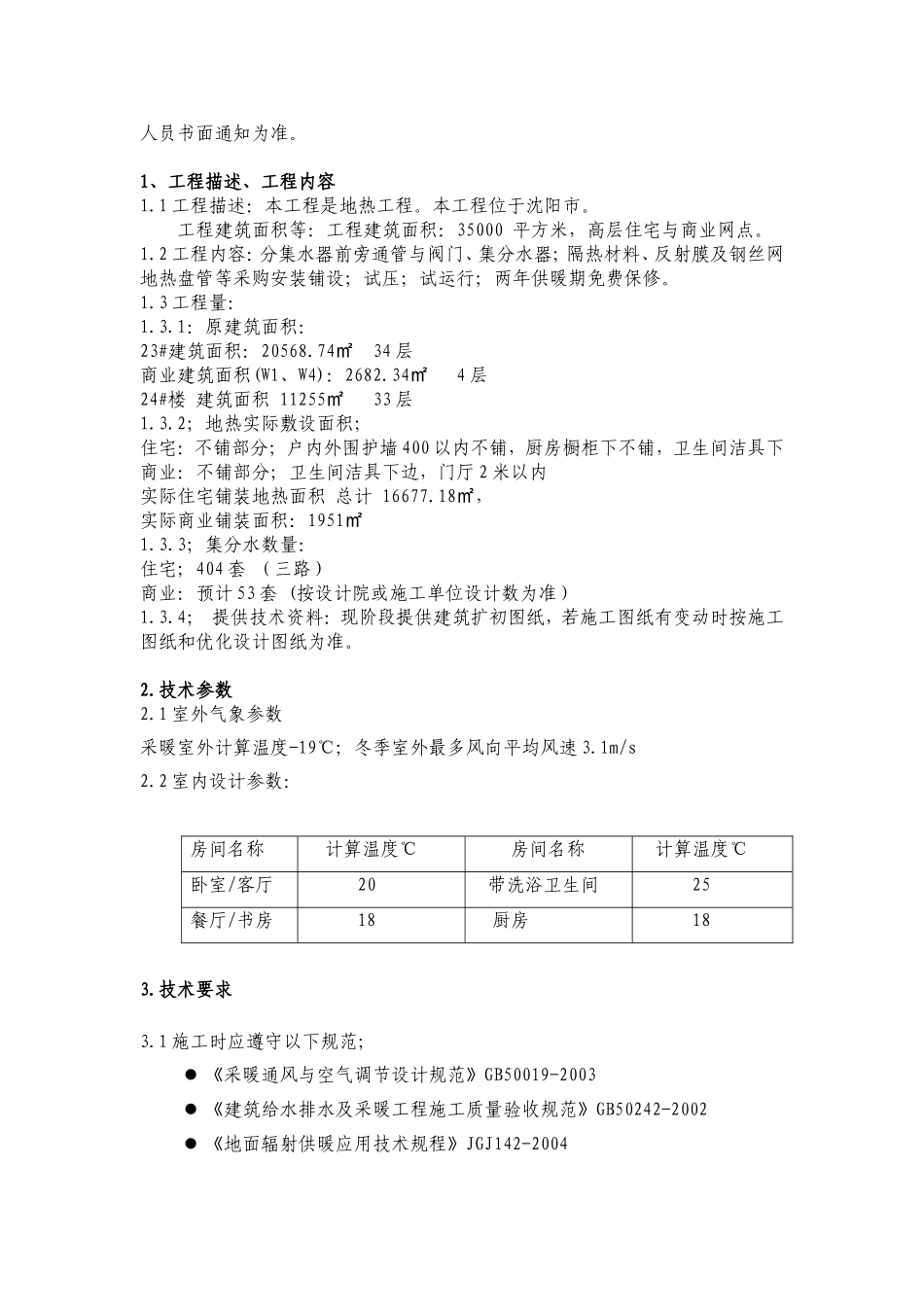

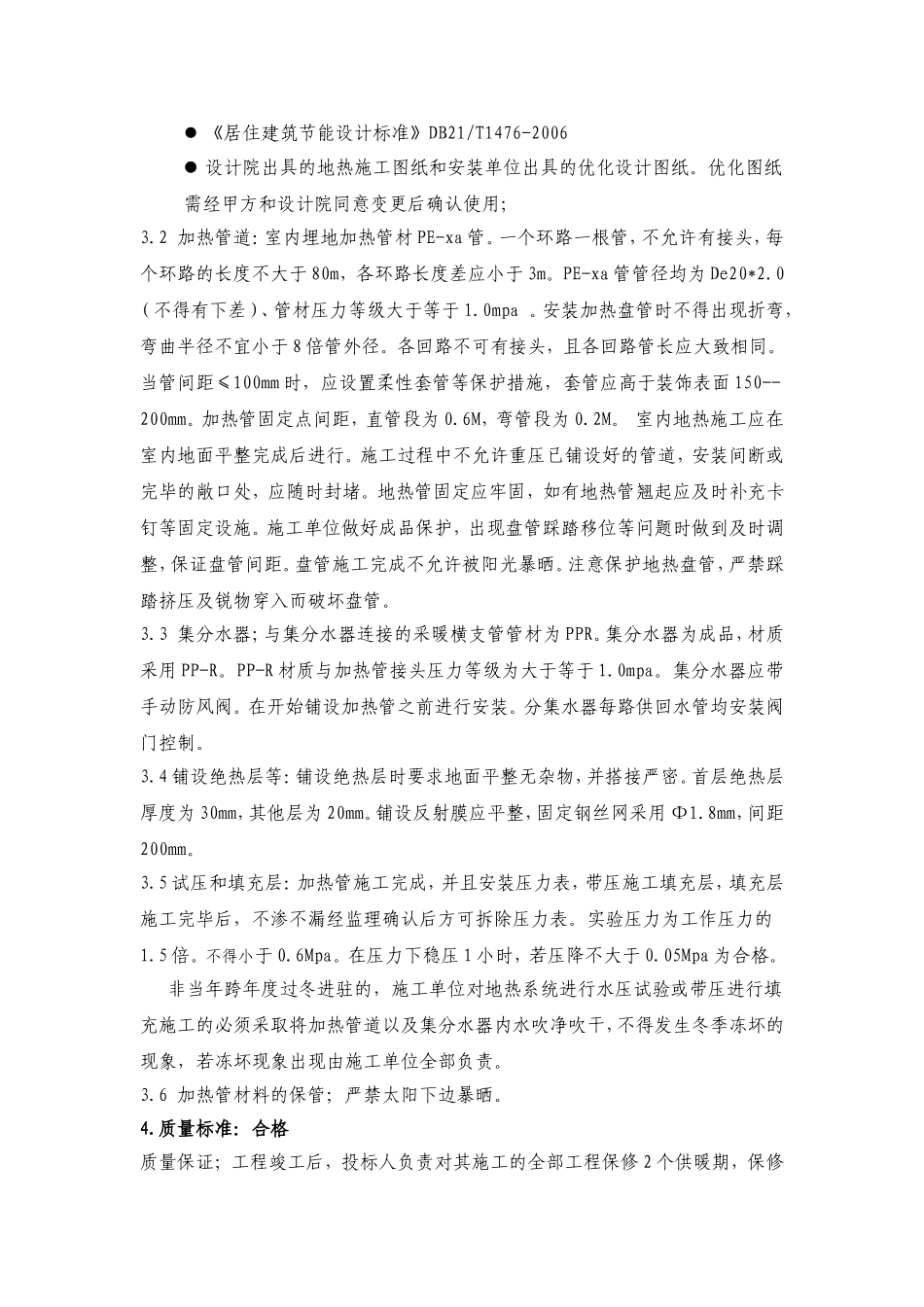

项目君海郎郡三期23#、24#、W1、W4楼地热工程技术要求工程名称：地热工程招标人：日期：月日地热工程技术要求以下给出的工程介绍不应认为是全面的。投标人应认真阅读招标文件及其他文件，特别是认真审阅图纸，所有工程描述和技术要求均以施工图纸或甲方专业人员书面通知为准。1、工程描述、工程内容1.1工程描述：本工程是地热工程。本工程位于沈阳市。工程建筑面积等：工程建筑面积：35000平方米，高层住宅与商业网点。1.2工程内容：分集水器前旁通管与阀门、集分水器；隔热材料、反射膜及钢丝网地热盘管等采购安装铺设；试压；试运行；两年供暖期免费保修。1.3工程量：1.3.1：原建筑面积：23#建筑面积：20568.74㎡34层商业建筑面积(W1、W4)：2682.34㎡4层24#楼建筑面积11255㎡33层1.3.2；地热实际敷设面积；住宅：不铺部分；户内外围护墙400以内不铺，厨房橱柜下不铺，卫生间洁具下商业：不铺部分；卫生间洁具下边，门厅2米以内实际住宅铺装地热面积总计16677.18，㎡实际商业铺装面积：1951㎡1.3.3；集分水数量：住宅；404套（三路）商业：预计53套(按设计院或施工单位设计数为准）1.3.4；提供技术资料：现阶段提供建筑扩初图纸，若施工图纸有变动时按施工图纸和优化设计图纸为准。2.技术参数2.1室外气象参数采暖室外计算温度-19℃；冬季室外最多风向平均风速3.1m/s2.2室内设计参数：房间名称计算温度℃房间名称计算温度℃卧室/客厅20带洗浴卫生间25餐厅/书房18厨房183.技术要求3.1施工时应遵守以下规范；《采暖通风与空气调节设计规范》GB50019-2003《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《地面辐射供暖应用技术规程》JGJ142-2004《居住建筑节能设计标准》DB21/T1476-2006设计院出具的地热施工图纸和安装单位出具的优化设计图纸。优化图纸需经甲方和设计院同意变更后确认使用；3.2加热管道：室内埋地加热管材PE-xa管。一个环路一根管，不允许有接头，每个环路的长度不大于80m，各环路长度差应小于3m。PE-xa管管径均为De20*2.0（不得有下差）、管材压力等级大于等于1.0mpa。安装加热盘管时不得出现折弯，弯曲半径不宜小于8倍管外径。各回路不可有接头，且各回路管长应大致相同。当管间距≤100mm时，应设置柔性套管等保护措施，套管应高于装饰表面150--200mm。加热管固定点间距，直管段为0.6M，弯管段为0.2M。室内地热施工应在室内地面平整完成后进行。施工过程中不允许重压已铺设好的管道，安装间断或完毕的敞口处，应随时封堵。地热管固定应牢固，如有地热管翘起应及时补充卡钉等固定设施。施工单位做好成品保护，出现盘管踩踏移位等问题时做到及时调整，保证盘管间距。盘管施工完成不允许被阳光暴晒。注意保护地热盘管，严禁踩踏挤压及锐物穿入而破坏盘管。3.3集分水器；与集分水器连接的采暖横支管管材为PPR。集分水器为成品，材质采用PP-R。PP-R材质与加热管接头压力等级为大于等于1.0mpa。集分水器应带手动防风阀。在开始铺设加热管之前进行安装。分集水器每路供回水管均安装阀门控制。3.4铺设绝热层等：铺设绝热层时要求地面平整无杂物，并搭接严密。首层绝热层厚度为30mm，其他层为20mm。铺设反射膜应平整，固定钢丝网采用Φ1.8mm，间距200mm。3.5试压和填充层：加热管施工完成，并且安装压力表，带压施工填充层，填充层施工完毕后，不渗不漏经监理确认后方可拆除压力表。实验压力为工作压力的1.5倍。不得小于0.6Mpa。在压力下稳压1小时，若压降不大于0.05Mpa为合格。非当年跨年度过冬进驻的，施工单位对地热系统进行水压试验或带压进行填充施工的必须采取将加热管道以及集分水器内水吹净吹干，不得发生冬季冻坏的现象，若冻坏现象出现由施工单位全部负责。3.6加热管材料的保管；严禁太阳下边暴晒。4.质量标准：合格质量保证；工程竣工后，投标人负责对其施工的全部工程保修2个供暖期，保修期从本工程供暖之日起计算。由于施工安装问题发生跑水造成第三方受到损失的应由施工安装单位全权负责。5.主要设备材料表：所购材料，需经建设单位预算、工程部门及监理单位认证后方可采购和使用。主要材料一览表序号材料名称产地、品牌技术参数质量等级1...
