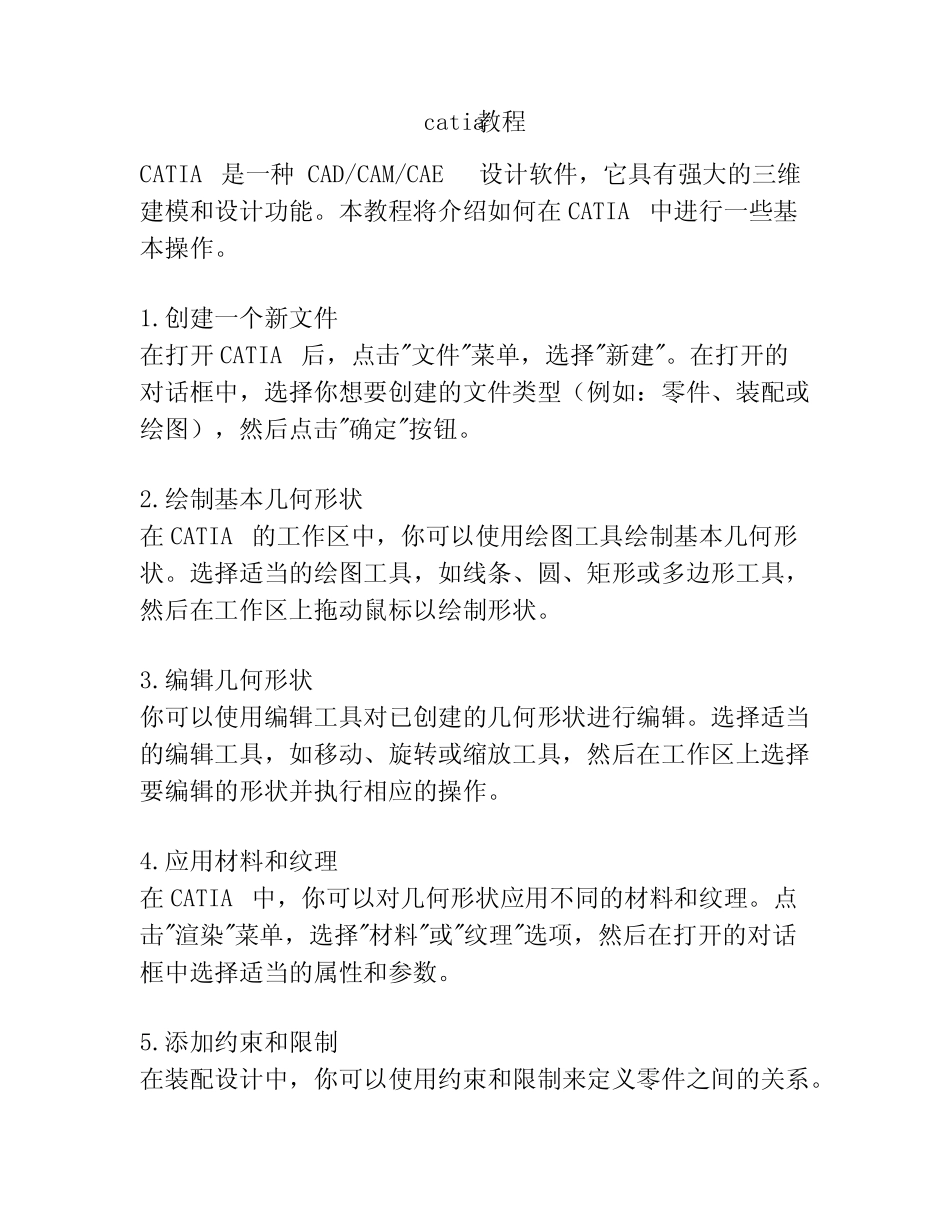

catia教程CATIA是一种CAD/CAM/CAE设计软件,它具有强大的三维建模和设计功能。本教程将介绍如何在CATIA中进行一些基本操作。1.创建一个新文件在打开CATIA后,点击"文件"菜单,选择"新建"。在打开的对话框中,选择你想要创建的文件类型(例如:零件、装配或绘图),然后点击"确定"按钮。2.绘制基本几何形状在CATIA的工作区中,你可以使用绘图工具绘制基本几何形状。选择适当的绘图工具,如线条、圆、矩形或多边形工具,然后在工作区上拖动鼠标以绘制形状。3.编辑几何形状你可以使用编辑工具对已创建的几何形状进行编辑。选择适当的编辑工具,如移动、旋转或缩放工具,然后在工作区上选择要编辑的形状并执行相应的操作。4.应用材料和纹理在CATIA中,你可以对几何形状应用不同的材料和纹理。点击"渲染"菜单,选择"材料"或"纹理"选项,然后在打开的对话框中选择适当的属性和参数。5.添加约束和限制在装配设计中,你可以使用约束和限制来定义零件之间的关系。选择适当的约束工具,如平行、垂直或切线约束工具,然后选择两个零件并执行相应的约束操作。6.进行模拟和分析CATIA还提供了强大的模拟和分析功能,可以帮助你评估设计的性能。点击"分析"菜单,选择适当的模拟或分析工具,然后在打开的对话框中设置参数并运行分析。7.生成工程图和报告在CATIA中,你可以生成详细的工程图和报告来记录设计和分析结果。点击"生成"菜单,选择"工程图"或"报告"选项,然后按照向导进行操作。总结:通过这些基本操作,你可以开始在CATIA中进行三维建模和设计。不同的工具和功能可以帮助你创建复杂的零件和装配,并进行模拟和分析。希望这个简单的教程对你有所帮助!
